تركيبات الدفع من سلسلة KQ2E

تركيبات الضغط من سلسلة SOLH KQ2E | موصل هوائي مثبت على اللوحة

العلامة التجارية: SOLH من Richge Technology | SMC KQ2E يعادل تركيب الحاجز الهوائي بلمسة واحدة

1. نظرة عامة على المنتج

     KQ2E هو تركيب اتحاد الحاجز ضمن سلسلة التركيبات بلمسة واحدة SOLH KQ2، وهو قابل للتبديل بالكامل مع SMC KQ2E. تعتبر تركيبات حاجز اللوحة المعروفة بشكل شائع، مكونًا قياسيًا لاختراق الخطوط الهوائية من خلال لوحات المعدات والأقسام. فهو يربط دوائر الهواء الداخلية والخارجية، ويدعم تركيب لوحة الصمامات والأسطوانات، ويستخدم على نطاق واسع في خزائن التحكم، ومرفقات التشغيل الآلي، وأقسام غرف الأبحاث.

2. قواعد تسمية النموذج

أمثلة تفصيلية للنموذج:

  حاجز الأنبوب المزدوج القياسي: KQ2E06-00A
     KQ2: تركيبات الدفع من الجيل الثاني من سلسلة KQ2 (الجسم الأبيض)
     E: اتحاد الحاجز، لوحة من خلال الهيكل
     06: القطر الخارجي للأنبوب φ6 مم، كلا الطرفين بنفس حجم الدفع
     00: منافذ دفع مزدوجة (حاجز من أنبوب إلى أنبوب)
     ج: ختم NBR، نوع الحشية للتجميع والتفكيك المتكرر

  حاجز صغير مدمج: KQ2E04-00J
     Suffix J: نسخة مدمجة مصغرة، أبعاد أصغر للألواح الرقيقة والمعدات المصغرة

  الخيط الأنثوي إلى حاجز الأنبوب: KQ2E06-02A
     02: خيط أنبوب مستدق أنثى Rc14

  المعنى الكامل: φ6 منفذ دفع ↔ موصل الحاجز الخيطي الأنثوي آر سي 1/4

3. ثلاثة أنواع هيكلية

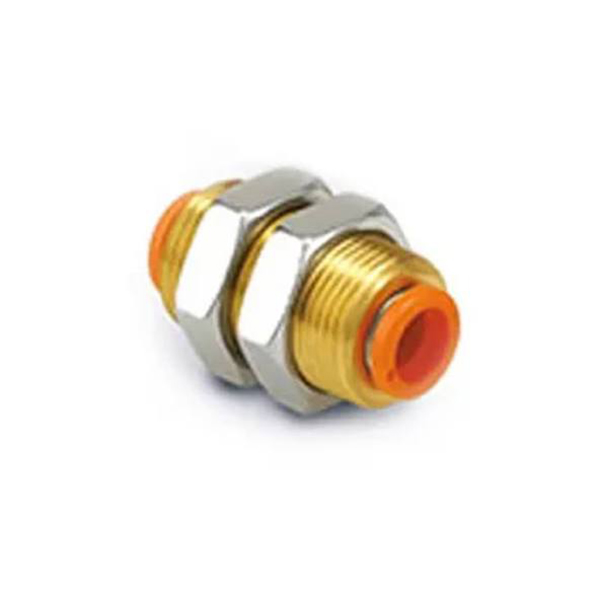

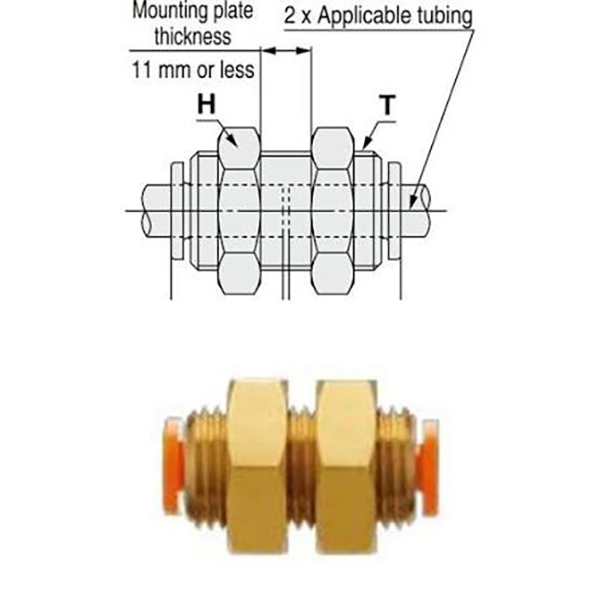

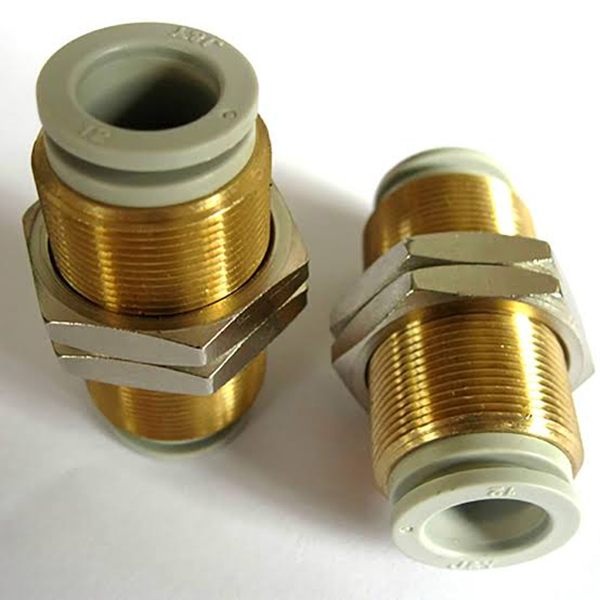

3.1 اتحاد الحاجز القياسي ثنائي الأنبوب (KQ2EXX-00)

  ميزات الهيكل:

     • كلا الطرفين منافذ دفع متساوية القطر. القسم الأوسط بخيط من النحاس المطلي بالنيكل + صامولة قفل، يتم تثبيته بعد المرور عبر اللوحة

     • قناة تدفق مستقيمة دون تقليل القطر أو تغيير الاتجاه، مع الحد الأدنى من انخفاض الضغط

     • يمكن توصيل أنابيب الهواء على جانبي اللوحة مباشرة بدون محولات إضافية بعد التثبيت

3.2 اتحاد الحاجز الصغير ثنائي الأنبوب (KQ2EXX-00J)

  ميزات الهيكل:

     • تصميم مصغر مُحسّن للمعدات الدقيقة والألواح الرفيعة، وطول إجمالي أقصر وقطر خيط أصغر مقارنة بالإصدار القياسي

     • مناسبة للوحات الرقيقة ومساحة التثبيت الضيقة، وسيناريوهات الأسلاك الكثيفة

     • نفس معلمات الأداء كالنموذج القياسي، مع تقليل الحجم الفعلي فقط

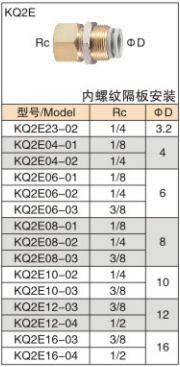

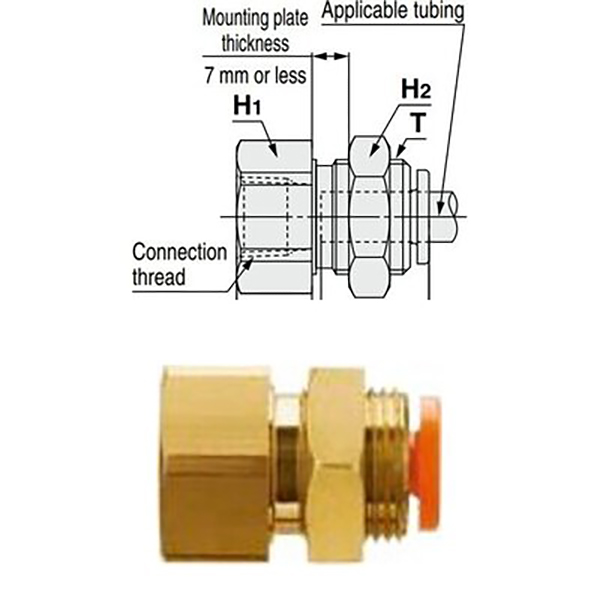

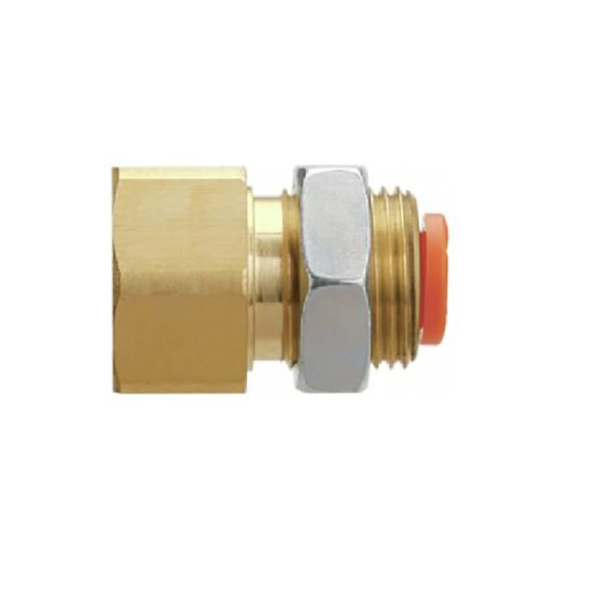

3.3 خيط أنثى إلى اتحاد حاجز الأنبوب (KQ2EXX-YY)

  ميزات الهيكل:

     • أحد طرفي الخيط الأنثوي Rc (توصيل صمام الملف اللولبي، والأسطوانة، وجزيرة الصمام داخل اللوحة)، ومنفذ الدفع في الطرف الآخر للأنابيب الخارجية

     • يأتي مع قسم ملولب وجوز قفل لاختراق اللوحة وتثبيتها. تحقيق التثبيت: صمام داخلي ملولب + أنبوب هواء خارجي

     • منفذ الخيط يتزاوج مباشرة مع الصمامات الملولبة القياسية؛ منفذ الدفع الوحيد المكشوف للوحة الخارجية من أجل الأسلاك الأنيقة ومكافحة سوء التشغيل

4. المواصفات الفنية العامة (السلسلة الكاملة)

5. إرشادات الاختيار والتثبيت

  دليل الاختيار

     • أنبوب الهواء من خلال خزانة التحكم / لوحة المعدات، والأنابيب على كلا الجانبين ← KQ2EXX-00

     • الملف اللولبي / الأسطوانة مثبتة داخل اللوحة، والأنبوب بالخارج → KQ2EXX-YY

     • معدات مصغرة / لوحة رقيقة، مساحة ضيقة محدودة → KQ2EXX-00J

  ملاحظات التثبيت

  1. توصية بحجم فتحة اللوحة:
     •أنبوب Φ4Φ6: قطر الثقب الموصى به Φ15mm
     •أنبوب Φ8Φ10: قطر الثقب الموصى به Φ20mm
     •أنبوب Φ12Φ16: قطر الثقب الموصى به Φ24mm

  2. الحد الأقصى لسمك اللوحة: الإصدار القياسي ≥7 مم؛ نسخة J مدمجة ≥5 مم

  3. تحضير الأنبوب: قطع الأنابيب بشكل مسطح وخالي من النتوءات. قم بإدخاله بالكامل حتى يتم سماع نقرة مسموعة لمنع التسرب.

  4. تثبيت الصامولة: قم بالتأمين عن طريق شد صامولة القفل المرفقة بعد المرور عبر اللوحة؛ شريط PTFE غير مطلوب للنوع A (ختم الحشية المتكامل).

  5. تطبيق الفراغ: اختر النوع A مع ختم NBR للاحتفاظ بالفراغ بشكل مستقر.

6. المقارنة مع نماذج مماثلة

7. التطبيقات النموذجية

     • حاجز خزانة التحكم: يقوم KQ2E06-00 بتمرير الأنابيب الداخلية خارج الخزانة لتوصيل الأسطوانات الخارجية والأسلاك المرتبة

     • تركيب لوحة صمام الملف اللولبي: KQ2E06-01A للصمام داخل اللوحة، فقط منفذ الدفع مكشوف من الخارج، أنيق ومضاد للمس

     • اختراق قسم غرف الأبحاث: اختراق خط الهواء المحكم بين الغرفة النظيفة والمعدات دون الإضرار بالبيئة النظيفة

     • الأسلاك الكثيفة للمعدات المدمجة: KQ2E04-00J للوحة الرفيعة في الآلات الصغيرة لتوفير مساحة للتخطيط متعدد الدوائر
