تركيبات الدفع على شكل تي فرعية من سلسلة KQ2D

تركيبات الضغط على شكل حرف Y من سلسلة SOLH KQ2D | SMC KQ2D مقسم هوائي مكافئ 1 إلى 2

العلامة التجارية: SOLH من Richge Technology | KQ2D تركيبات تي شيرت تعمل بالهواء المضغوط من النوع Y بلمسة واحدة

1. نظرة عامة على المنتج

     سلسلة KQ2D عبارة عن تركيب على شكل حرف Y من النوع Y ينتمي إلى عائلة SOLH الكاملة KQ2 التي تعمل بالهواء المضغوط بلمسة واحدة. اعتماد تصميم الضغط للتوصيل بدون أدوات، فهو يقسم مصدر هواء واحد بكفاءة إلى دائرتين هوائيتين متوازيتين للأنظمة الهوائية الآلية.

     التصنيف الهيكلي: هيكل متشعب على شكل حرف Y 1 في 2 خارج، متوفر في ثلاثة أنواع: تي شيرت على شكل حرف Y أنبوبي متساوي القطر، تي شيرت على شكل حرف R مستدق إمبراطوري، تي شيرت على شكل حرف M دقيق متري.

     المواد والتوافق: جسم PBT عالي القوة، مخالب الاحتفاظ بالفولاذ المقاوم للصدأ، حلقات إغلاق مطاطية من النتريل NBR. متوافق مع أنابيب البولي يوريثين PU وأنابيب النايلون PA، ثنائي الغرض للضغط الإيجابي للهواء المضغوط وأنابيب الضغط السلبي الفراغي.

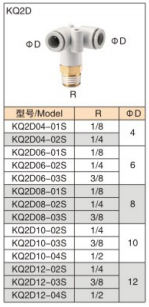

2. قائمة التصنيف والمواصفات الكاملة للنماذج

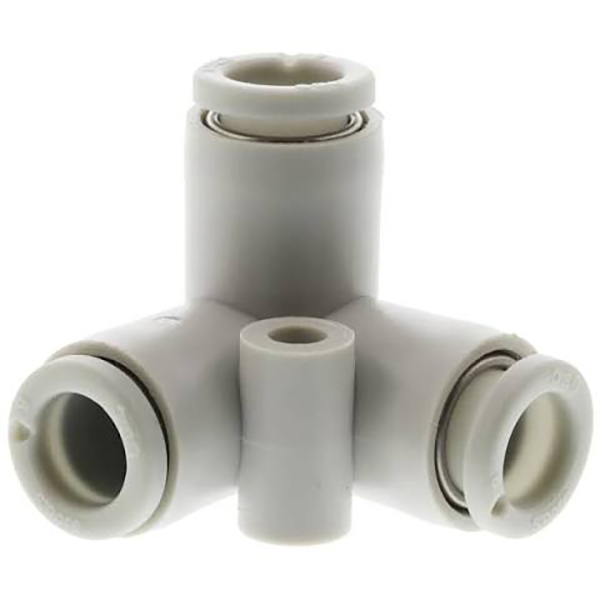

2.1 تي شيرت Y ذو قطر متساوي (KQ2Dxx-00، بدون خيوط ثلاثية الاتجاهات بنفس الحجم)

تعتمد جميع المنافذ الثلاثة قطر أنبوب متطابق، وتصميم بدون خيوط لتوزيع الهواء المتوازن 1 إلى 2 في أنظمة خطوط الأنابيب ذات المواصفات نفسها.

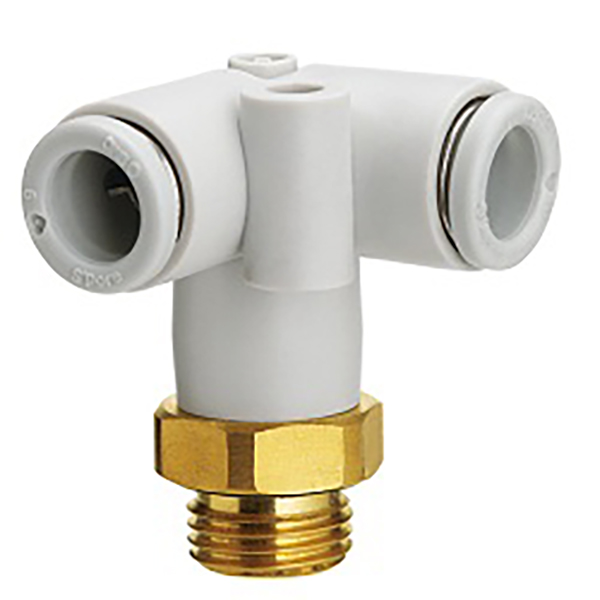

2.2 خيط ذكر مستدق إمبراطوري R Y (مدخل الخيط السفلي، منافذ الأنبوب المزدوج)

خيط ذكر مستدق سفلي إمبراطوري R لمدخل مصدر الهواء، ومنفذان دفع متوازيان علويان لتوصيل الأنبوب، مناسب للتركيب الملولب وتفرع مصدر الهواء الثابت.

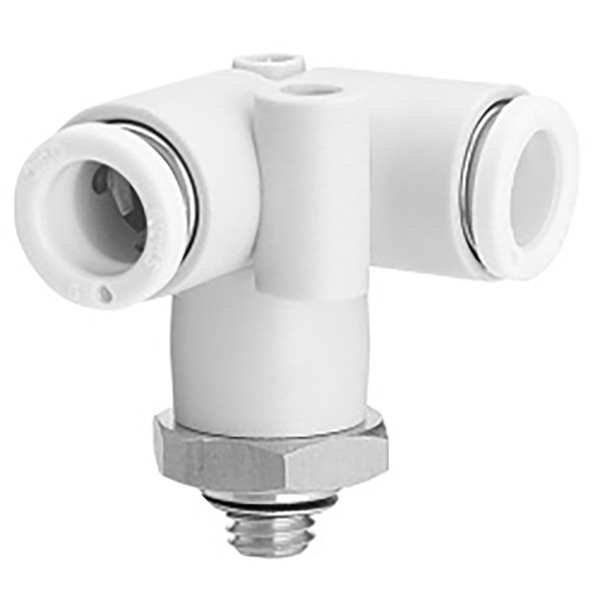

2.3 خيط ذكر دقيق متري M Y Tee (مدخل خيط M السفلي، منافذ أنبوب مزدوج)

خيط ذكر دقيق متري دقيق من الأسفل، هيكل مدمج للوحدات الهوائية المصغرة وأنابيب معدات التشغيل الآلي للمساحات الصغيرة.

3. المواصفات الفنية

4. سيناريوهات التطبيق

     • توزيع مصدر الهواء من 1 إلى 2 لخطوط الإنتاج الآلية والدوائر الهوائية الثابتة

     • كوب شفط مزدوج مزود بالهواء المتزامن لأنظمة التفريغ ذات المستجيب النهائي الآلي

     • تقسيم خط الأنابيب الموازي للتشغيل المتزامن ثنائي الأسطوانة

     • توجيه أنابيب مدمج ومرتب للمعدات الهوائية ذات المساحات الضيقة

5. دليل الاختيار: KQ2D Y-Tee مقابل KQ2T T-Tee

     • KQ2D Y-نوع المحملة: يعتمد التشعب السلس على شكل حرف Y مع منفذين متوازيين. يتميز باضطراب تدفق الهواء المنخفض وانخفاض الضغط الأصغر، مما يوفر توزيعًا أكثر توازنًا لتدفق الهواء. مُحسّن لمساحات التثبيت الضيقة وتوجيه الأنابيب المتوازية من نفس الجانب، وهو مناسب تمامًا لأكواب الشفط المتزامنة المزدوجة والأنظمة ذات الأسطوانة المزدوجة.

     • تي شيرت KQ2T من النوع T: هيكل كلاسيكي متعامد على شكل حرف T مع تفرع جانبي عمودي. تم تصميمه لتحويل خط الأنابيب الجانبي الرأسي القياسي بزاوية 90 درجة، وهو مثالي لتخطيط الماكينة العادية وسيناريوهات التفرع الجانبي لخط الأنابيب الرئيسي.

     • نصيحة التحديد: يختارKQ2D للمساحات الضيقة والأنابيب المشتتة المتوازية من نفس الجانب؛ يختارKQ2T لمنفذ خط الأنابيب الجانبي الرأسي والتخطيط التقليدي المتفرع بالزاوية اليمنى.
