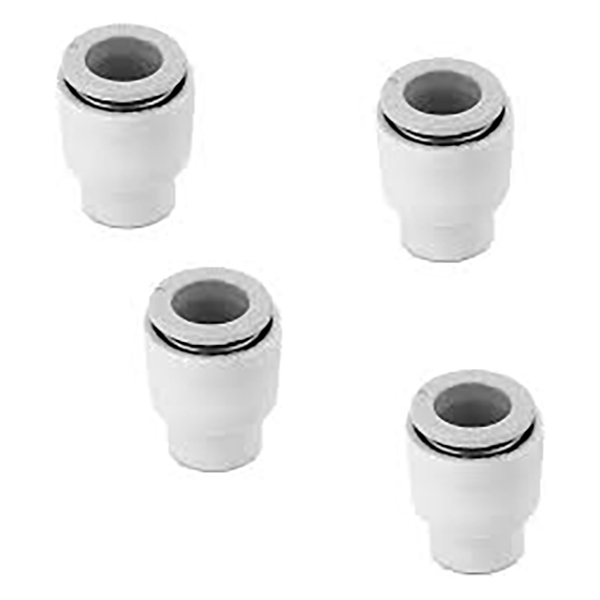

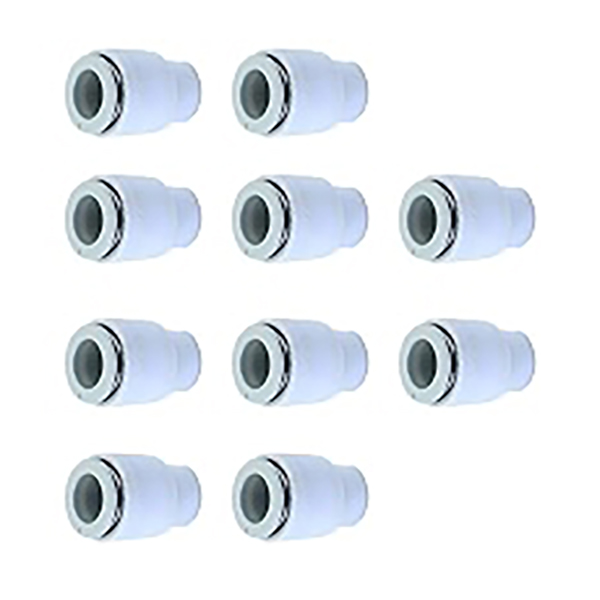

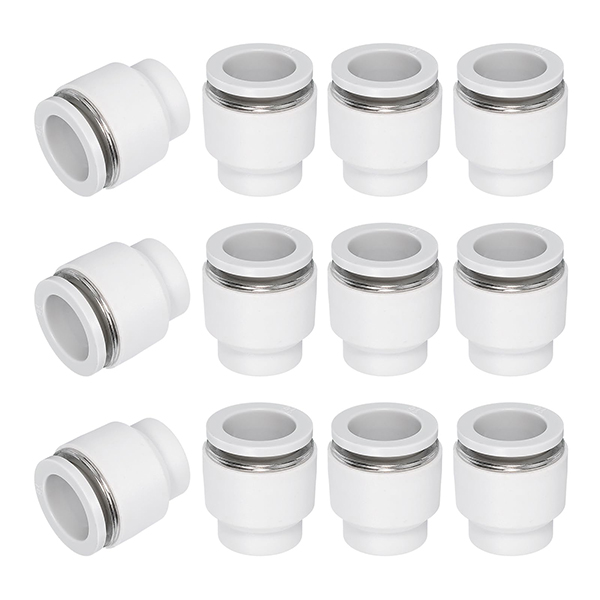

KQ2C غطاء نهاية أنثى مناسب للدفع من البلاستيك

غطاء ضغط من سلسلة SOLH KQ2C | قابس أنبوب هوائي لتركيبات KQ2 بلمسة واحدة

العلامة التجارية: SOLH من Richge Technology | SMC KQ2C قابس أنبوبي مكافئ للتركيبات من سلسلة KQ2

1. نظرة عامة على المنتج

     KQ2C عبارة عن غطاء مخصص للدفع (قابس أنبوب) متطابق مع التركيبات الهوائية من سلسلة SOLH KQ2. إنه مصمم للإغلاق المؤقت لمنافذ أنابيب الهواء غير المستخدمة لإغلاق دوائر الهواء بسرعة، وهو ملحق أساسي لتشغيل النظام الهوائي وصيانة المنافذ المحجوزة.

2. قاعدة تسمية الكود النموذجي

  التنسيق: KQ2C□□
     KQ2: سلسلة تركيب SMC من الجيل الثاني بلمسة واحدة
     ج: غطاء، سدادة أنبوبية
     □□: القطر الخارجي للأنبوب المطابق (مم)
  أمثلة:
     KQ2C04: يناسب منفذ الدفع بقطر Φ4 مم
     KQ2C06: يناسب منفذ الدفع بقطر 6 مم (الحجم الأكثر شيوعًا)
     KQ2C08: يناسب منفذ الدفع بقطر Φ8 مم

3. الهيكل والميزات الأساسية

3.1 التصميم الهيكلي

      تصميم أسطواني قابل للدفع مع أنبوب هواء مطابق للملف، يتم إدخاله مباشرة في المنافذ التي تعمل بلمسة واحدة

      مبدأ الختم: قم بضغط ختم NBR الداخلي داخل التركيب بعد الإدخال لتشكيل ختم موثوق، دون الحاجة إلى أدوات إضافية

      تصميم مضاد للسقوط: يتم قفله بإحكام بواسطة فكوك من الفولاذ المقاوم للصدأ داخل منفذ الدفع بعد الإدخال. اضغط على طوق التحرير الموجود على التركيب لإزالة الغطاء بسهولة.

3.2 المزايا الرئيسية

     • التوصيل والتشغيل: تركيب بدون أدوات، يتم إدخاله مباشرة لإغلاق المنفذ، والتجميع والتفكيك السريع

     • التوافق الكامل: يعمل مع جميع منافذ سلسلة KQ2 التي تعمل بلمسة واحدة بما في ذلك أنواع T/L/U/E/UD/UT/VD/VT

     • أداء موثوق: مُصنف لضغط عمل النظام بالكامل، ويدعم التفريغ حتى -100 كيلو باسكال مع عدم وجود خطر تسرب

     • حجم صغير: يوفر مساحة التثبيت، وهو مثالي لخزائن التحكم ومساحات الماكينة الداخلية الضيقة

     • مادة متينة: هيكل بلاستيكي هندسي PBT + حلقة إغلاق NBR، مقاومة للصدمات ومقاومة للتآكل لعمر خدمة طويل

4. قائمة النماذج القياسية

5. المواصفات الفنية العامة

6. سيناريوهات التطبيق

     • إغلاق المنافذ المحجوزة للتشغيل: قم بإغلاق منافذ الدفع غير المستخدمة أثناء تشغيل الماكينة لمنع تسرب الهواء؛ قم بتوصيل الأنابيب بعد الانتهاء من الاختبار

     • إغلاق المنفذ الاحتياطي: قم بإغلاق المنافذ الاحتياطية على جزر الصمامات والتركيبات المتعددة (KQ2UD/KQ2UT) لمنع الغبار وتسرب الهواء العرضي

     • إغلاق الدائرة المعطلة مؤقتًا: إغلاق منافذ دوائر الأسطوانة المعطلة مؤقتًا أثناء صيانة المعدات دون التأثير على دوائر العمل الأخرى

     • دائرة تفريغ مانعة للتسرب: أغلق منافذ أكواب الشفط غير المستخدمة على معدات التفريغ للحفاظ على مستوى تفريغ ثابت

7. ملاحظات الاستخدام

     •التحقق من التوافق: حدد الغطاء المطابق لحجم المنفذ بدقة. منفذ Φ6 يقبل فقط KQ2C06؛ يؤدي الحجم غير المتطابق إلى فشل الختم أو فشل الإدخال.

     •إدخال كامل: ادفع الغطاء بالكامل داخل المنفذ حتى يتم سماع صوت النقر، مما يؤكد قفل الفك من أجل إغلاق موثوق.

     •طريقة الإزالة: اضغط على طوق التحرير الموجود على التركيب أثناء سحب الغطاء للخارج. لا تسحب بعنف لتجنب إتلاف الفكين الداخليين.

     • الحد الأقصى لحالة العمل: غير مناسب للغازات المسببة للتآكل والبخار عالي الحرارة والوسائط الخاصة الأخرى، فقط للتطبيقات الهوائية والفراغية القياسية.

     • الصيانة والاستبدال: استبدل الغطاء عندما تصبح حلقة الختم قديمة أو تالفة لتجنب تسرب الهواء الناتج عن فشل الختم.

8. المقارنة: غطاء الضغط KQ2C مقابل التوصيل الملولب
