وصلة عائمة من سلسلة JA / JB / JC / JS

وصلة عائمة من سلسلة SOLH JA / JB / JC / JS | موصل نهاية قضيب هوائي مكافئ SMC

العلامة التجارية: SOLH من Richge Technology | المفصل العائم القياسي SMC، الاستبدال المباشر

1. نظرة عامة على المنتج

  يعمل المفصل العائم بمثابة مفصل مرن بين قضيب مكبس الأسطوانة والحمل. وتتمثل وظيفتها الأساسية في استيعاب اختلال المحاذاة المتزايدة وخطأ التوازي. إنه يحمي قضيب المكبس من الدفع الجانبي، مما يقلل من الانحناء والتآكل غير الطبيعي ومخاطر التشويش. إنه ملحق أساسي قياسي لآلات التشغيل الآلي.

2. تصنيف السلاسل الأربع والاختلافات بينها

3. المواصفات الفنية العامة

   زاوية التأرجح: ±5° لـ JA/JB/JS؛ نماذج JC مختارة تصل إلى ±10 درجة

   الإزاحة المسموح بها: 0.5~1 مم (JA)؛ 0.5 ملم (جي بي / جي سي / جي إس)

     • درجة حرارة التشغيل: -5~+70°C (قياسي)؛ -10~+120 درجة مئوية (الفولاذ المقاوم للصدأ JS)

     • مقاسات الخيوط: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22، مطابقة لتجويف الأسطوانة

     • ضغط العمل: MP1 ميجاباسكال للهواء المضغوط؛ .53.5 ميجاباسكال للإصدارات الهيدروليكية للخدمة الشاقة

4. شرح الكود النموذجي وأمثلة عليه

  خذ JA20-8-100 / JB16-6-080 كمرجع:
  البادئة JAJB/JC/JS = نوع السلسلة
  الرقم الأول (20/16): تجويف الأسطوانة المتطابق Φ20 / Φ16
  الرقم الثاني (86): سن قضيب المكبس M8×1.25 / م6×1.0
  اللاحقة (100080): أبعاد التركيب/رمز القضيب، تتوافق مع الطول الإجمالي القياسي

5. دليل الاختيار من 3 خطوات

  1. حدد السلسلة حسب نوع الاسطوانة

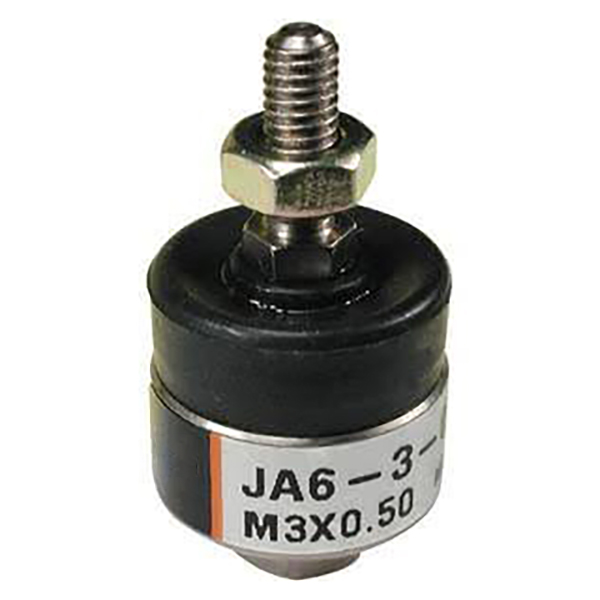

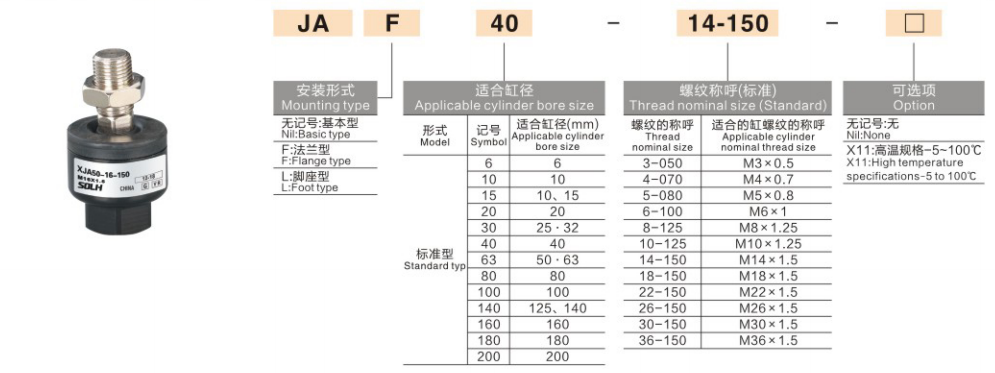

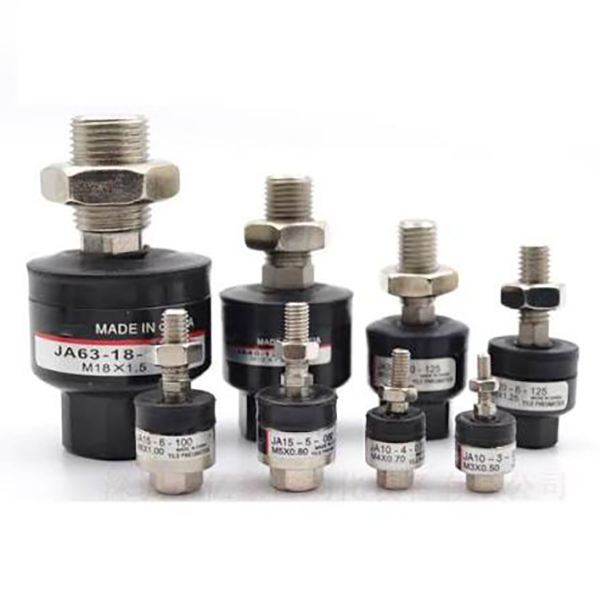

     الأسطوانة القياسية (SC  SI / CP96) → JA، الأولوية العامة

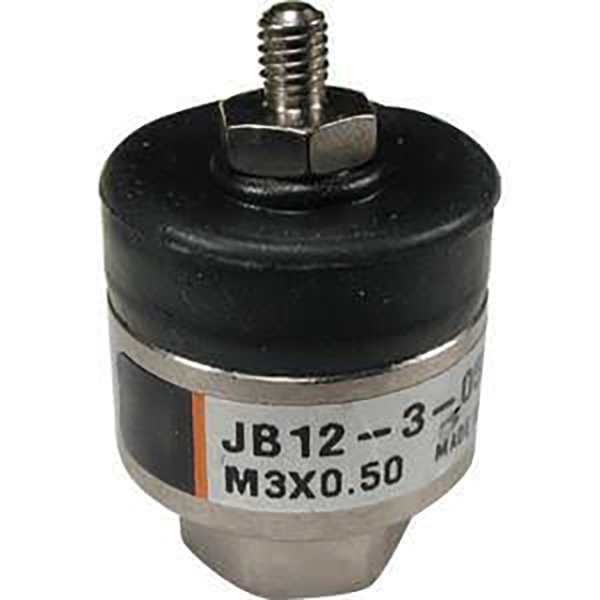

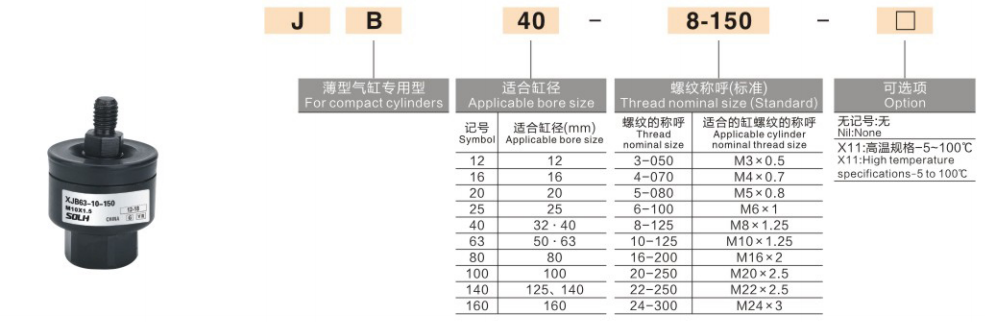

     أسطوانة رفيعة (CQ2  CDQ2) → JB، مساحة مدمجة

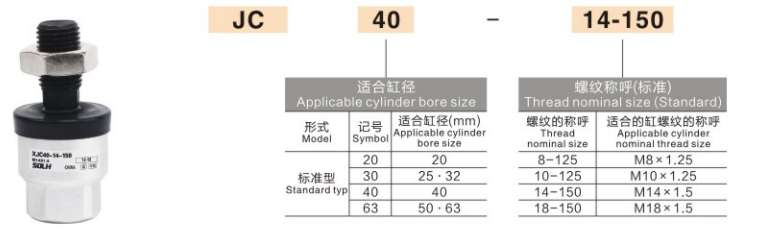

     أسطوانة صغيرة  تخطيط محكم للغاية ← JC قصير للغاية

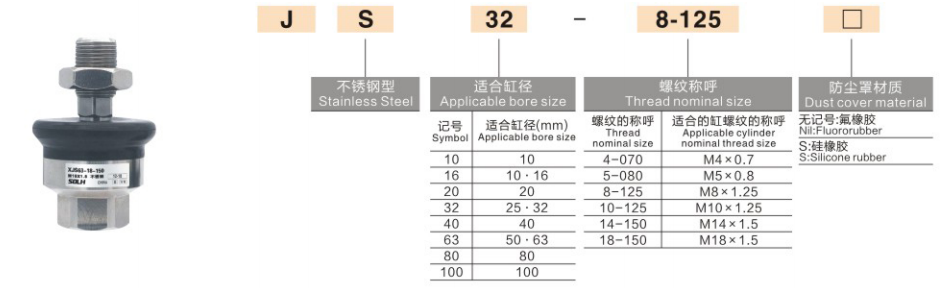

     البيئة الطبية / الرطبة / المسببة للتآكل → الفولاذ المقاوم للصدأ شبيبة

  2. تطابق حجم الخيط وحجم التجويف
     تأكد من سن قضيب المكبس (M5  M8 / M10 وما إلى ذلك) وتجويف الأسطوانة. ملحوظة: نفس التجويف من علامات تجارية مختلفة قد يكون له مواصفات مختلفة للخيط، تحقق دائمًا من رسم الأسطوانة الفعلي.

  3. تطابق الحمل وحالة العمل
     هوائي قياسي: سلسلة قياسية موافق

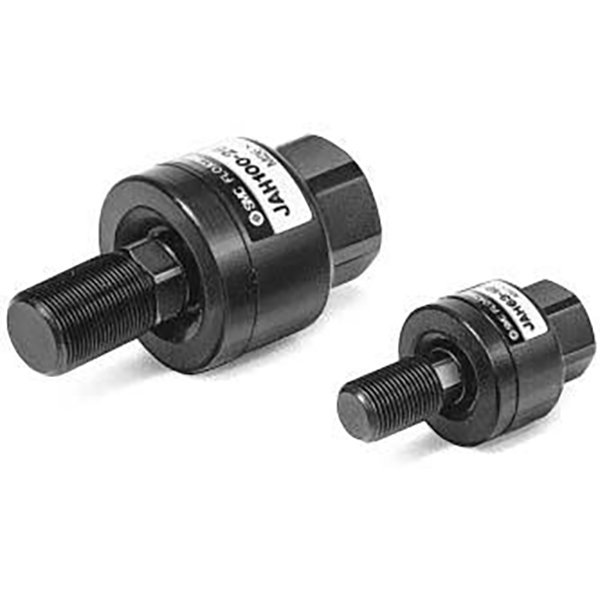

     الحمل الهيدروليكي الثقيل: اختر وصلة عائمة مخصصة للخدمة الشاقة (وليس JA العادي)
     التردد العالي: يفضل إصدار غطاء الغبار لعمر خدمة أطول

6. ملاحظات التثبيت والتشغيل

     • قم بإزالة غطاء الغبار قبل تركيبه على قضيب المكبس، ثم أعد تركيبه بعد التجميع لتجنب سحق الغطاء.

     • تطبيق كمية صغيرة من خزانة الخيوط اللاهوائية على الخيوط. شريط PTFE محظور؛ قد يؤدي الحطام إلى تشويش المفصل الكروي.

     • اتبع عزم الدوران المحدد. يؤدي التضييق الزائد إلى قفل المفصل الكروي وتعطيل وظيفة الطفو.

     • قم بالتأرجح يدويًا بعد التثبيت للتأكد من حرية الحركة دون الالتصاق.

7. بيان استبدال SOLH

     تتبع الوصلات العائمة SOLH JA/JB/JC/JS بشكل كامل ترميز نموذج SMC ومواصفات الأبعاد والأداء. الاستبدال المباشر للأجزاء المستوردة، بأسعار تنافسية ومدة زمنية أقصر، وهو مثالي لخفض تكاليف المعدات على نطاق واسع.
