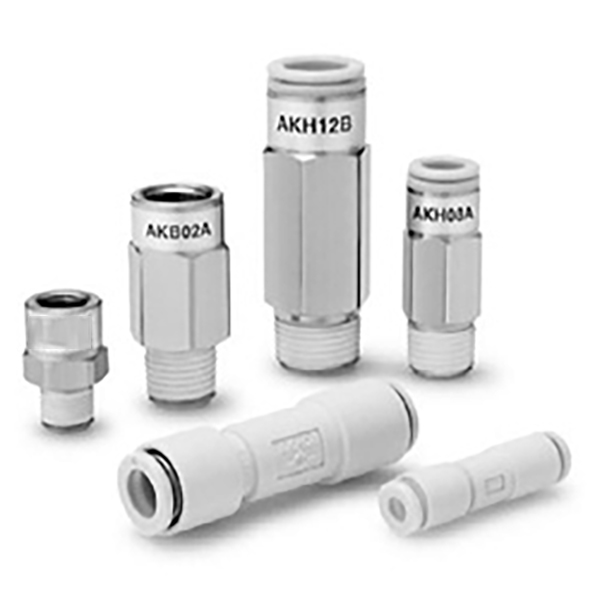

صمام فحص سريع التوصيل من سلسلة AKH / AKB

صمام فحص سريع التوصيل من سلسلة SOLH AKH / AKB (نوع الأكمام)

العلامة التجارية: SOLH من Richge Technology | صمام متكامل أحادي الاتجاه + تركيب بالضغط

1. نظرة عامة على المنتج

  سلسلة AKH / AKB عبارة عن مكون متكامل يجمعصمام فحص + تركيب سريع للدفع، مصمم لمنع التدفق العكسي، وعقد الضغط وقطع الفراغ في الدوائر الهوائية. حجم صغير، تركيب سريع وضغط تكسير منخفض للغاية.

  الفرق الأساسي بين AKH وأكب

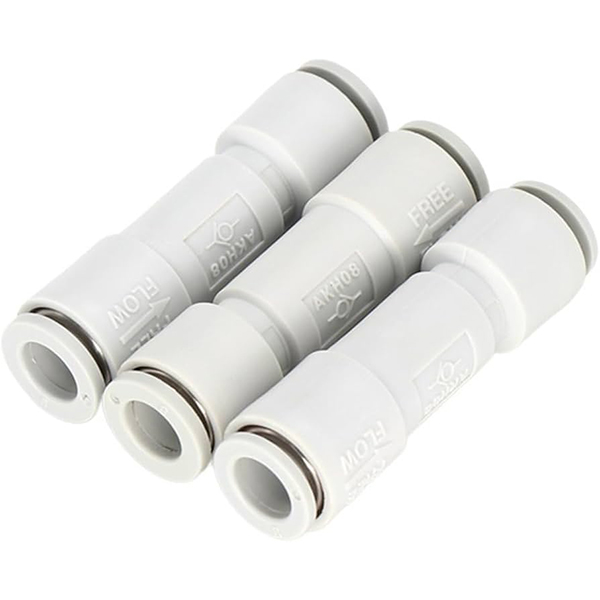

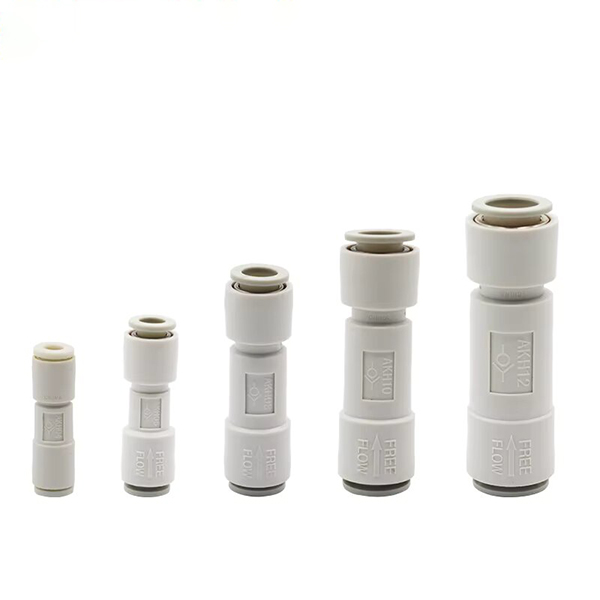

   أخ: منفذ دفع مزدوج من النوع المستقيم، كلا الجانبين لأنابيب الهواء (Φ4 ~ Φ12).

   أكب: خيط ذكر واحد + نوع كم خيط أنثوي واحد، لمنع التدفق العكسي بين المنافذ الملولبة

• أكب-A: اتجاه التدفق ← خيط ذكر ← خيط أنثى

• أكب-B: اتجاه التدفق ← الخيط الأنثوي ← الخيط الذكر

2. الميزات الأساسية

  1. ضغط تكسير منخفض للغاية:0.005 ميجا باسكال (5 كيلو باسكال)مناسبة لأنظمة التفريغ (-100 كيلو باسكال ~ 1 ميجا باسكال)

  2. معدل التدفق العالي: مساحة مقطعية فعالة كبيرة مع مقاومة تدفق منخفضة

  3. تركيب سريع للدفع: متوافق مع أنبوب النايلون PU / PA / النايلون الناعم؛ "نقرة" مسموعة بمجرد قفل الأنابيب في مكانها

     • المواد: جسم الصمام PBT/سبائك الزنك؛ تركيب النحاس المطلي بالنيكل؛ تجتاح الفكين SUS304 الفولاذ المقاوم للصدأ

     • الحد الأقصى لضغط العمل: 1.5 ميجا باسكال

     • درجة حرارة التشغيل: -5 درجة مئوية ~ +60 درجة مئوية (بدون حالة تجمد)

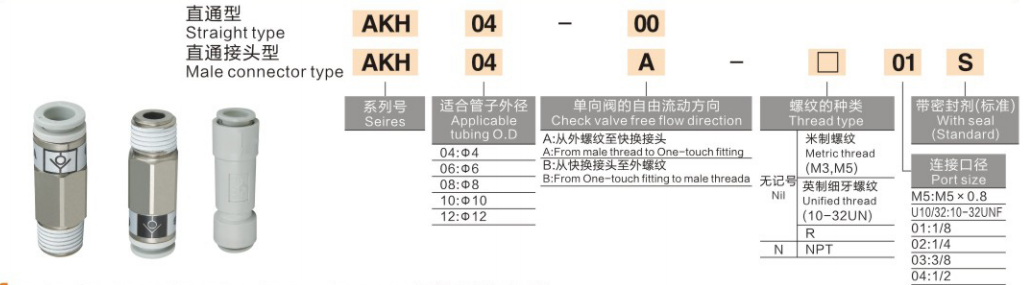

3. تعريف الكود النموذجي وأمثلة عليه

 1. AKH (نوع الدفع المزدوج)

      • أخ06-00: سلسلة AKH، أنبوب Φ6، منافذ دفع مزدوجة (-00 = بدون سن)

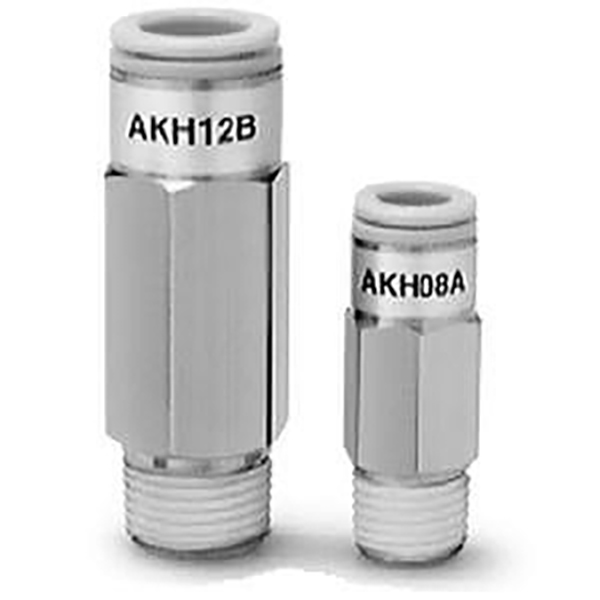

      • أخ08A‑02S: سلسلة AKH، أنبوب Φ8، سن ذكر R1/4، مانع تسرب سن مطبق مسبقًا S

  2. AKB (نوع الأكمام الملولبة)

     • أكب02A-02S: سلسلة AKB، خيط R1/4، اتجاه التدفق من النوع A (ذكر → أنثى)، مادة مانعة للتسرب مسبقة الطلاء S

4. المواصفات القياسية

 1. AKH – صمام عدم الرجوع المزدوج

  2. AKB - صمام فحص الأكمام الملولبة

5. التطبيقات النموذجية

     • عقد ضغط الأسطوانة: يمنع غرق الحمولة أو انجرافها

     •. دائرة الفراغ: تجنب تسرب الفراغ (مثالية لضغط التكسير المنخفض)

     •. التعشيق المزدوج للمضخة: يحمي المضخة ذات الضغط المنخفض من التدفق العكسي عالي الضغط

     • دائرة فرعية مضادة للتدفق العكسي: الاحتفاظ بالضغط المستقل لمشغلات متعددة

6. المقارنة مع صمامات الفحص الأخرى

     • أخ / AKB: تصميم متكامل سريع الدفع/الكم، تركيب مدمج وسريع، اتصال مباشر بالأنابيب

     • AK2000 / AK4000: نوع الأنبوب الملولب، سعة تدفق أعلى، بدون منافذ دفع

     • AKP: مع تخفيف الضغط المتبقي، مخصص للدوائر الهوائية الآمنة
