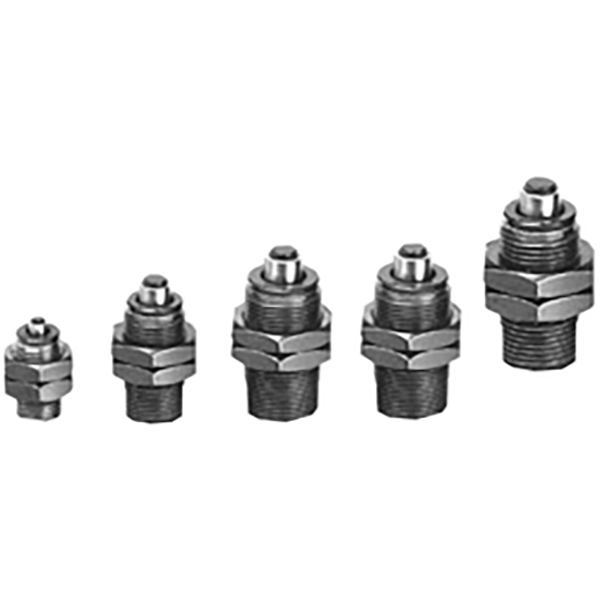

ممتص الصدمات الهيدروليكي غير القابل للتعديل من سلسلة RB RBQ

ممتص الصدمات الهيدروليكي غير القابل للتعديل من سلسلة SOLH RB | SMC استبدال المثبط القياسي

العلامة التجارية: SOLH من Richge Technology | ممتص الصدمات الهيدروليكي ذو الفتحة الثابتة المكافئ SMC RB

1. نظرة عامة على المنتج

  سلسلة SOLH RB هيممتصات الصدمات الهيدروليكية غير القابلة للتعديل بعد معيار SMC. إنه يحول الطاقة الحركية المؤثرة إلى طاقة حرارية عبر هيكل الاختناق الداخلي المسامي. لا يتطلب أي تعديل، جاهز للتثبيت المباشر. يستخدم على نطاق واسع للتخزين المؤقت في نهاية الشوط، وتقليل الضوضاء ومقاومة الاصطدام لأسطوانات الهواء، والشرائح الخطية والآليات الدوارة.

2. الميزات الأساسية

     • لا حاجة للتعديل: اختناق مدمج متعدد المراحل، أداء مستقر من الحمل الخفيف منخفض السرعة إلى الحمل الثقيل عالي السرعة بعد التثبيت لمرة واحدة.

     • تصميم مدمج: جسم قصير مع تركيب ملولب. يسمح بمحاذاة غير صحيحة للتركيب حتى ±5 درجة، وهو قادر على امتصاص طاقة التأرجح من المحركات الدوارة.

     • السكن الصلب: يمكن أن يكون بمثابة توقف ميكانيكي بدون حد إضافي. المدمج في الربيع العودة.

     • عمر خدمة طويل: هيكل مغلق بالكامل مع مانع تسرب الزيت للحماية من الغبار. نطاق سرعة التأثير: 0.05 ~ 5 م/ث.

3. تصنيف السلسلة الفرعية SOLH

4. الجدول المرجعي لنموذج RB / RBC الشهير

نموذج	خيط	السكتة الدماغية (مم)	طاقة الامتصاص (J)	التطبيق الموصى به
RB0604	م6×0.75	4	0.5～0.98	اسطوانة صغيرة، طاولة منزلقة مصغرة
RB0805	م8×1.0	5	1.96	Φ6～Φ12 اسطوانة الهواء
RB1006	م10×1.0	6	3.92	Φ16～اسطوانة الهواء Φ20
RB1412	م14×1.5	12	19.6	Φ32～اسطوانة الهواء Φ40
آر بي 2015	م20×1.5	15	58.8	Φ50～Φ63 اسطوانة الهواء
RB2725	م27×1.5	25	147	Φ80～اسطوانة الهواء Φ125

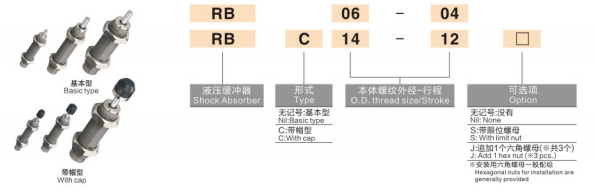

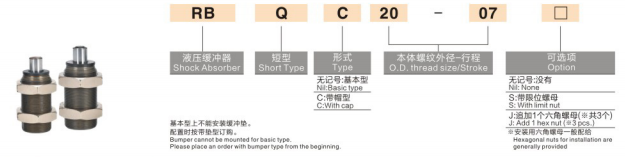

5. قاعدة الترميز النموذجي

  مثال: RB1412
    • ر.ب = ممتص الصدمات الهيدروليكي من السلسلة القياسية
    • 14 = مقاس الخيط م14×1.5
    •12 = السكتة الدماغية العازلة 12 ملم

6. إرشادات الاختيار

     • حساب طاقة الامتصاص: E = ½mv² + الدفع × الشوط. حدد نموذجًا تكون طاقته المقدرة ≥ القيمة المحسوبة.

     • تطابق السكتة الدماغية بشكل صحيح: يجب أن تكون السكتة الدماغية العازلة أقصر من إجمالي مسافة الحركة لآلية الحركة لتجنب التأثير على القاع.

     • سرعة التأثير: نطاق العمل القياسي 0.05～5 م / ث. اتصل بنا للحصول على نسخة معززة للتطبيقات فائقة السرعة.

     • اختيار البيئة: اختر RBL لقطع السوائل/البيئة الرطبة؛ اختر RBC مع غطاء لظروف الغبار الثقيل.

     • حد الاختلال: أقصى زاوية لامركزية مسموح بها ≥5°. قم بتركيب المفصل العائم إذا تجاوزت المحاذاة الخاطئة هذه القيمة.

7. التثبيت والاحتياطات

     • تطبيق كمية صغيرة من خزانة الخيوط اللاهوائية على الخيوط. لا تستخدم شريط PTFE، الذي قد يسد فتحة الاختناق.

     • مزود بصامولتين سداسية القفل بالإضافة إلى صامولة توقف واحدة لمنع الارتخاء.

     • يمكن تركيبه أفقيًا أو رأسيًا أو بأي زاوية؛ يجب أن يواجه قضيب المكبس اتجاه التأثير.

     • درجة حرارة التشغيل: -10 درجة مئوية ~ +80 درجة مئوية. تجنب الجليد تحت درجة حرارة منخفضة.

8. ميزة استبدال SOLH

   تقوم سلسلة SOLH RB بنسخ كود نموذج SMC ومعلمات الأبعاد والأداء بشكل كامل، والاستبدال المباشر للمخمدات المستوردة، بسعر تنافسي ومدة زمنية أقصر، مما يجعلها مثالية لخفض تكاليف المعدات بشكل كبير.
     •RB0805 → استبدال AC0805
     •RB1412 → استبدال AC1412
