العلامة التجارية: SOLH من Richge Technology
سلسلة SOLH IS10 عبارة عن مفتاح ضغط ميكانيكي لأنبوب القصب (قصب جاف) غير ملامس، ومكون أساسي لمراقبة الضغط للدوائر الهوائية القياسية. يتميز بهيكل مدمج بسيط وأداء فائق الموثوقية للدورة الطويلة، ويتوافق على نطاق واسع مع ثلاث وحدات تشحيم منظم فلتر الهواء FRL للكشف عن ضغط الهواء في الوقت الحقيقي وإخراج إشارة التعشيق.
1. مبدأ التشغيل
-- يدفع الهواء المضغوط المكبس ضد توتر الزنبرك، ويتحرك المغناطيس المدمج في المكبس بالقرب من أنبوب القصب لإكمال الزناد المغناطيسي وتوصيل الدائرة. عندما ينخفض ضغط الهواء إلى ما دون عتبة إعادة الضبط، يدفع الزنبرك المكبس إلى الخلف، ويتحرك المغناطيس بعيدًا عن أنبوب القصب وتنقطع الدائرة.
2. الأجزاء الهيكلية الأساسية
- مكبس مزود بمغناطيس دائم مدمج: يستشعر إزاحة ضغط الهواء
- أنبوب القصب (مفتاح القصب الجاف): تشغيل مغناطيسي غير ملامس، بدون تآكل ميكانيكي عند الاتصال
- برغي تعديل الضغط: ضبط عتبة الزناد يدويًا باستخدام مفك البراغي
- نافذة عرض ميكانيكية متدرجة: قراءة مباشرة لقيمة الضغط المحددة مسبقًا في وحدة MPa
|
عنصر المعلمة |
المواصفات القياسية |
| أقصى ضغط التشغيل |
0.7 ميجا باسكال |
| نطاق الضغط قابل للتعديل |
المعيار: 0.1 ~ 0.4 ميجا باسكال؛ نطاق واسع اختياري: 0.1 ~ 0.6 ميجا باسكال |
| التباطؤ الفرقة الميتة |
≥ 0.08 ميجا باسكال |
| كرر دقة تحديد المواقع |
± 0.05 ميجا باسكال |
| تقييم الاتصال |
1A، ينطبق على تيار متردد/تيار مستمر 100 فولت |
| عمر الخدمة الكهربائية |
5 مليون دورة تبديل |
| درجة الحماية |
IP40 مقاوم للغبار |
| حجم مؤشر ترابط المنفذ |
R1/8 (موديل IS10-01S) |
| منفذ الكابل |
سلك الرصاص المباشر القياسي 0.5 متر؛ كابل ممتد اختياري 3 م / 5 م |
| درجة حرارة التشغيل المحيطة |
-5 ~ 60 درجة مئوية (لا يوجد تجمد داخل خط أنابيب الهواء) |
هيكلان للتركيب الرئيسيان لمتطلبات التخطيط المختلفة:

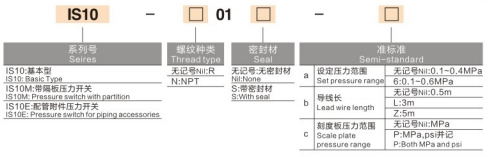

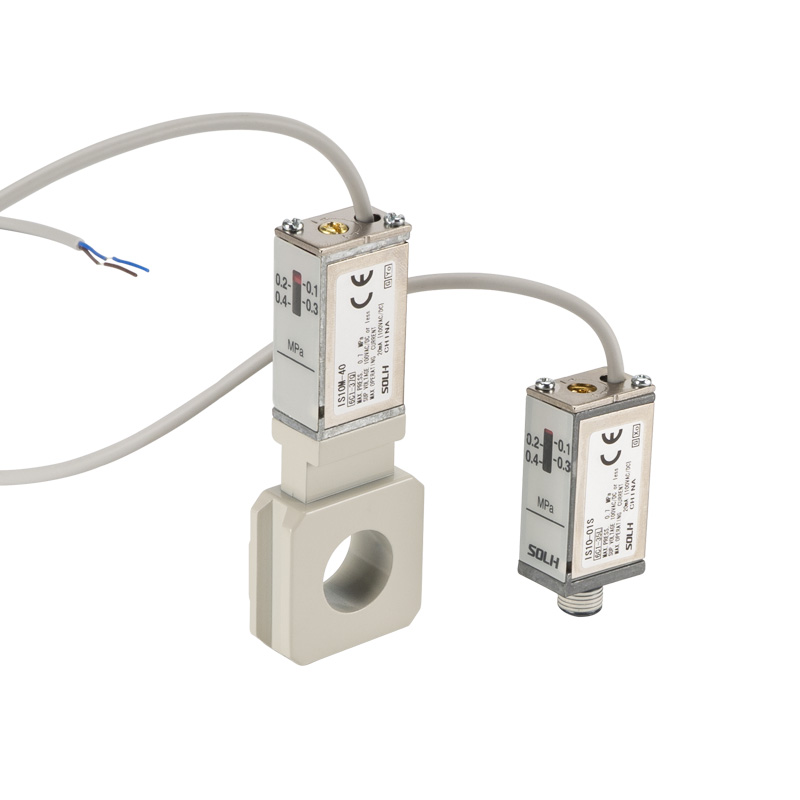

1. نوع تركيب الخيط المضمن (IS10-01S)
- تركيب لولبي مباشر عبر منفذ خيط R1/8، متوافق مع أسطوانة واحدة ومنفذ صمام الملف اللولبي ووحدات خدمة الهواء الفردية الصغيرة.
2. نوع قاعدة المنوع (IS10M / IS10E)
- IS10M مجهز بقاعدة تثبيت مربعة على الجانب، ويمكن تثبيته مباشرة على ثلاث وحدات FRL معيارية للتيار المتردد SMC بدون تركيبات محول إضافية، مما يوفر مساحة التثبيت الداخلية للخزانة.
1. عدم تآكل التلامس الميكانيكي
-- تحفيز القصب المغناطيسي غير الملامس، لا يوجد شرارة كهربائية عند نقطة الاتصال؛ عمر الخدمة أطول من 5 إلى 10 مرات من مفاتيح الضغط الميكانيكية التقليدية ذات التلامس الجزئي مثل IS3000.
2. معايرة الضغط دون اتصال بديهية
-- نافذة جانبية مدمجة بمقياس MPa، قم بضبط برغي الإعداد باستخدام مفك البراغي؛ يمكن ضبط عتبة الضغط بدون مصدر طاقة في الموقع.
3. التوافق العالمي مع حمل التيار المتردد والتيار المستمر
- يدعم جميع جهد التيار المتردد/المستمر أقل من 100 فولت، ويمكنه تشغيل صمامات الملف اللولبي المصغرة مباشرة أو توصيل أطراف الإدخال الرقمية لـ PLC بدون مرحل وسيط.
4. تصميم مدمج خفيف الوزن مصغر
-- أخف وزنًا بنسبة 16% وحجم أصغر بنسبة 11% من سلسلة IS1000 من الجيل القديم، وتتناسب بشكل مثالي مع تخطيط المعدات الآلية الضيقة والمتكاملة للغاية.
1. مصدر الهواء الرئيسي لمراقبة الضغط المنخفض والإنذار
-- مثبتة عند مخرج وحدات FRL الثلاث؛ يرسل إشارة إنذار التعشيق بمجرد انخفاض ضغط الإمداد إلى أقل من 0.4 ميجا باسكال لحماية الهزازات الهوائية والمطارق من أضرار الدفع غير الكافية.
2. تأكيد موضع الأسطوانة الكاملة
- عندما تمتد الأسطوانة بالكامل، يرتفع ضغط الغرفة إلى القيمة المحددة مسبقًا لإخراج إشارة الزناد من أجل التعشيق المتسلسل لعمل محطة الإنتاج التالية.
3. حماية سلامة دائرة الهزاز
- مراقبة ضغط الهواء أثناء العمل في الوقت الحقيقي؛ قم بقطع مصدر الطاقة لصمام العادم السريع عندما يكون الضغط أقل من العتبة، وتجنب احتراق الهزاز الناتج عن قوة الاهتزاز الضعيفة.
يوفر مفتاح ضغط أنبوب القصب غير المتصل من سلسلة SOLH IS10 حاملًا ملولبًا مضمنًا ومتغيرات مشبك مشعب FRL، مع نطاق قابل للتعديل من 0.1 إلى 0.6 ميجا باسكال، وعمر خدمة طويل يبلغ 5 ملايين ومعايرة الضغط دون اتصال بالإنترنت، ومستشعر مراقبة ضغط الهواء المدمج منخفض التكلفة المثالي للأسطوانة والهزاز والدوائر الهوائية للأتمتة العامة.
