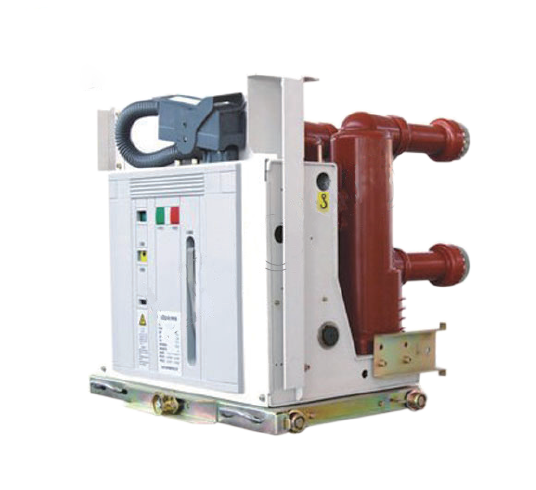

VSG-12 عزل أسطوانة قابلة للسحب قاطع دائرة VCB

VSG-12 عزل أسطوانة قابلة للسحب قاطع دائرة VCB

   نحن نستمتع بوضع جيد للغاية بين آفاقنا لجودة الجودة العليا للبضائع الرائعة ، والأسعار التنافسية والخدمة المثالية للمفاتيح الكهربائية المرفقة المعدنية ، وخزانة توزيع الطاقة LV ، ومفاتيح مفاتيح عالية الجهد. في مواجهة المستقبل ، سنستمر في دعم القيم الأساسية للنزاهة والاحترام والابتكار والعاطفة والفريق المهني ، دائمًا ما نلتزم به النهج المتمحور حول العميل ، ونرد على العملاء العالميين الذين لديهم منتجات وخدمات عالية الجودة. نحن نعتمد على مواردنا البشرية الغنية وظروف البحث العلمي الممتازة للتكيف مع التطور العام للسوق بآلية مبتكرة. نتابع الهدف من الجودة والسمعة والخدمة أولاً "ونلتزم بمديري التجارة في" المساواة والفوائد المتبادلة ". وسوف نتعاون بحرارة مع الأصدقاء من مختلف الدوائر في المنزل والخارج مع لفتة جديدة.

قاطع دائرة الفراغات الداخلية السحب

  VSG-12 Indoor Voltage Circuum Breaker (ABBR.: Circuit Breaker) هو ثلاثة أشواق A.C. 50 هرتز من توزيع إمدادات الطاقة المزودة بجهد جهد 12 كيلو فولت. هذا المنتج يتوافق مع GB1984-2003 (قاطع الدائرة A.C. عالية الجهد) ، JB3855-1996 (3.6-4.5KV A.C IC Voltage Circuit Breaker) ، DL403-2000 (الظروف الفنية لترتيب 12-40.5kV الفاكهة الفاكسة عالية الدائرة. يمكن استخدامه لحماية المعدات والتحكم فيها في معدات الشبكة والتصميم الديناميكي للمؤسسة الصناعية والتعدين. إنه مناسب لتبديل الحمل والتشغيل المتكرر مع خاصية مختلفة ومع قدرة عدة مرات على عمليات كسر التيار القصيرة.

تعتبر قواطع الدائرة الفراغية القابلة للسحب مناسبة لأنظمة طاقة التيار المتردد من ثلاث مراحل مع فولتية مصنفة تصل إلى 12 إلى 24 كيلو فولت وتردد 50/60 هرتز. يتم استخدامها على نطاق واسع في محطات الطاقة ، المحطات الفرعية ، البتروكيماويات ، المعادن ، التصنيع وغيرها من الصناعات ، المطارات ، المناطق السكنية ، إلخ يمكن تثبيته في مفاتيح المفاتيح المعزولة بالهواء الداخلي مثل Kyn28 أو AMS.

  يتكون قاطع الدائرة من تقنية APG الناضجة. يضمن تطبيق VD4 Terminal Buffer أن تكون المحطة الداخلية أكثر موثوقية في أي بيئة تشغيل. يمكن لـ VD4 تلبية متطلبات GB و DL و IEC و DIN و VDE ومعايير البلدان الصناعية المتقدمة الأخرى.

يتكون قاطع دائرة الفراغ بشكل أساسي من ثلاثة أجزاء: غرفة إطفاء القوس الفراغي ، وآلية التشغيل ، والقوس ، والمكونات الأخرى.

1. غرفة إطفاء قوس الفراغ

وفقًا للأنواع المختلفة من المفاتيح ، هناك غرف إطفاء قوس الفراغ الخزفية مع شاشات خارجية ، وقوس فراغ صغير يطفئ الغرف مع الحقول المغناطيسية الطولية ذات الكأس الطولية المتوسطة ، وغرف القوس الزجاجية المغلقة الداخلية. الهيكل الأساسي هو كما يلي:

•  قذيفة عزل محكمة الإغلاق ： نظام عزل محكم الإغلاق يتكون من أسطوانة عزل محكمة الإغلاق من السيراميك أو الزجاج أو الزجاجي أو الدقيق ، والغطاء النهائي المنقول ، وغطاء نهاية ثابتة ، وأنبوب مموج بالفولاذ المقاوم للصدأ عبارة عن حاوية مغلقة بالفراغ. لضمان محكمة الإغلاق ، بالإضافة إلى إجراءات التشغيل الصارمة في نوع الختم ، فإن المادة نفسها مطلوبة أيضًا للحصول على قابلية للتنفس الصغيرة وإطلاق الغاز الداخلي.

• نظام موصل ： يتكون من قضيب موصل ثابت ، وسطح قوس ثابت الجري ، والاتصال الثابت ، والاتصال المتحرك ، وسطح القوس المتحرك ، وقضيب موصل متحرك. يمكن تقسيم بنية التلامس تقريبًا إلى ثلاثة أنواع: التلامس الأسطواني ، وأخدود ملامس المجال المغناطيسي المستعرض مع شكل حلزوني ، والاتصال بالمجال المغناطيسي الطولي. في الوقت الحاضر ، يتبنى هذا النوع من غرفة إطفاء القوس تقنية المجال المغناطيسي الطولي ، والتي تتمتع بقدرة قوية ومستقرة للقوس.

• نظام التدريع ： غلاف التدريع هو مكون لا غنى عنه في غرفة إطفاء القوس الفراغي ، وهناك أنواع مختلفة من غطاء التدريع ، مثل غطاء التدريع الرئيسي المحيط بنقطة التلامس ، وغطاء التدريع المملوء بالأنابيب ، وغطاء محامي المعادلة الجهد. وظيفة غطاء التدريع الرئيسي هي كما يلي: ① لمنع المنتجات من الرش على الجدار الداخلي لقذيفة العزل أثناء عملية القوس ، مما يقلل من قوة العزل للقشرة. ② يعد تحسين توحيد توزيع المجال الكهربائي في غرفة إطفاء القوس مفيدًا للحد من قوة المجال المحلي وتعزيز تصغير قوس الفراغ الذي يطفئ غرفة تكثيف القوس وامتصاص بعض طاقة القوس مفيدة لاستعادة القوة العازلة في فجوة القوس.

2. آلية التشغيل

وفقًا للأنواع المختلفة من قواطع الدوائر ، يتم استخدام آليات التشغيل المختلفة. تشمل آليات التشغيل الشائعة آلية تشغيل الربيع (VS1) ، وآلية تشغيل المغناطيس الدائمة ، وآلية التشغيل المركب (VBD).

أجزاء أخرى: مركبات الهيكل ، أقواس العزل ، عوازل ، إلخ.

ما هي خصائص قواطع الدائرة الفراغية

• قدرة كسر قوية ، ما يصل إلى 50KA ؛ بعد الكسر ، يتعافى الوسيلة بين الشقوق بسرعة وليس هناك حاجة لاستبدال الوسيلة.
• مسافة فتح الاتصال صغيرة. مسافة كسر التلامس من قاطع دائرة الفراغ 10KV هو حوالي 10 مم فقط. قوة التشغيل المطلوبة صغيرة ، والعمل سريع ، ويمكن تبسيط آلية التشغيل ، ويمكن تمديد عمر الخدمة. بشكل عام ، لا يلزم الصيانة لمدة 20 عامًا تقريبًا.
• قوس قصير القوس يطفئ الوقت ، جهد قوس منخفض ، طاقة قوس منخفضة ، فقدان التلامس المنخفض ، وانقطاعات متعددة.
• يحتوي قضيب دليل الهاتف المحمول على الجمود الصغير وهو مناسب للتشغيل المتكرر.
•  عند تشغيل المفتاح ، تكون ضوضاء الإجراء منخفضة ، مما يجعله مناسبًا للاستخدام الحضري.
• لا تستخدم وسائط الإطفاء أو العزل النفط ، ولا يوجد أي خطر حريق أو انفجار.
• رأس التلامس عبارة عن بنية مغلقة بالكامل ، والتي لن تقلل من أدائها بسبب تأثير الرطوبة والغبار والغازات الضارة. تشغيل موثوق وأداء مستقر. كمكون مستقل ، من السهل تثبيت وتصحيح القوس القوس.
• خلال خدمة قاطع دائرة الفراغ ، لا يتطلب جزء التلامس الصيانة والتفتيش. حتى إذا تم إجراء الصيانة والتفتيش ، فإن الوقت المطلوب قصير جدًا.
• يتم إطفاء القوس في حاوية مغلقة ، ولا يتم كشف القوس والغاز الساخن.
• مزود بوظائف إعادة التدوير المتعددة ، مناسبة لاحتياجات تطبيق شبكات التوزيع

ميزة:

• بنية بسيطة
• تتكيف مع قاطع الفراغ المقاومة المنخفضة
• تحسين التكيف وآلية تشغيل الربيع المعيارية
• مناسب للعمليات المتكررة
• صيانة مجانية ، حياة طويلة
• أداء موثوق للغاية

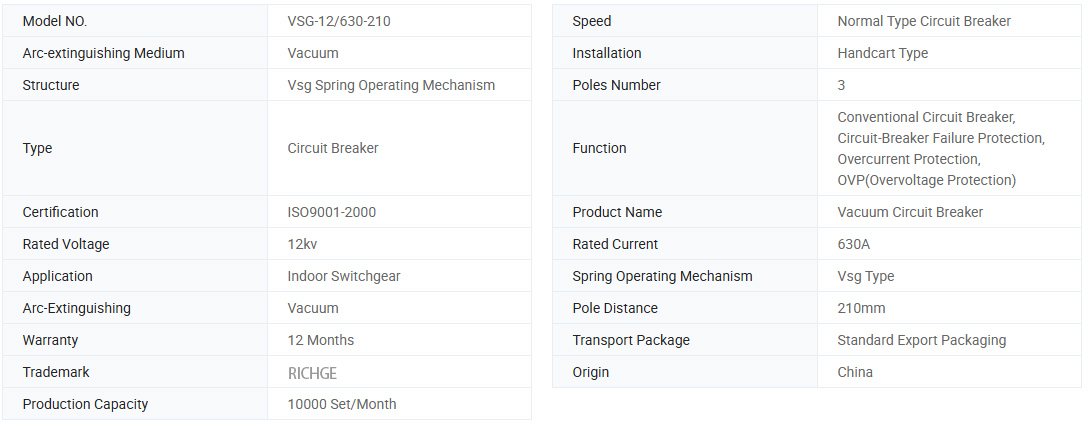

المعلومات الأساسية.

المعلمات الفنية

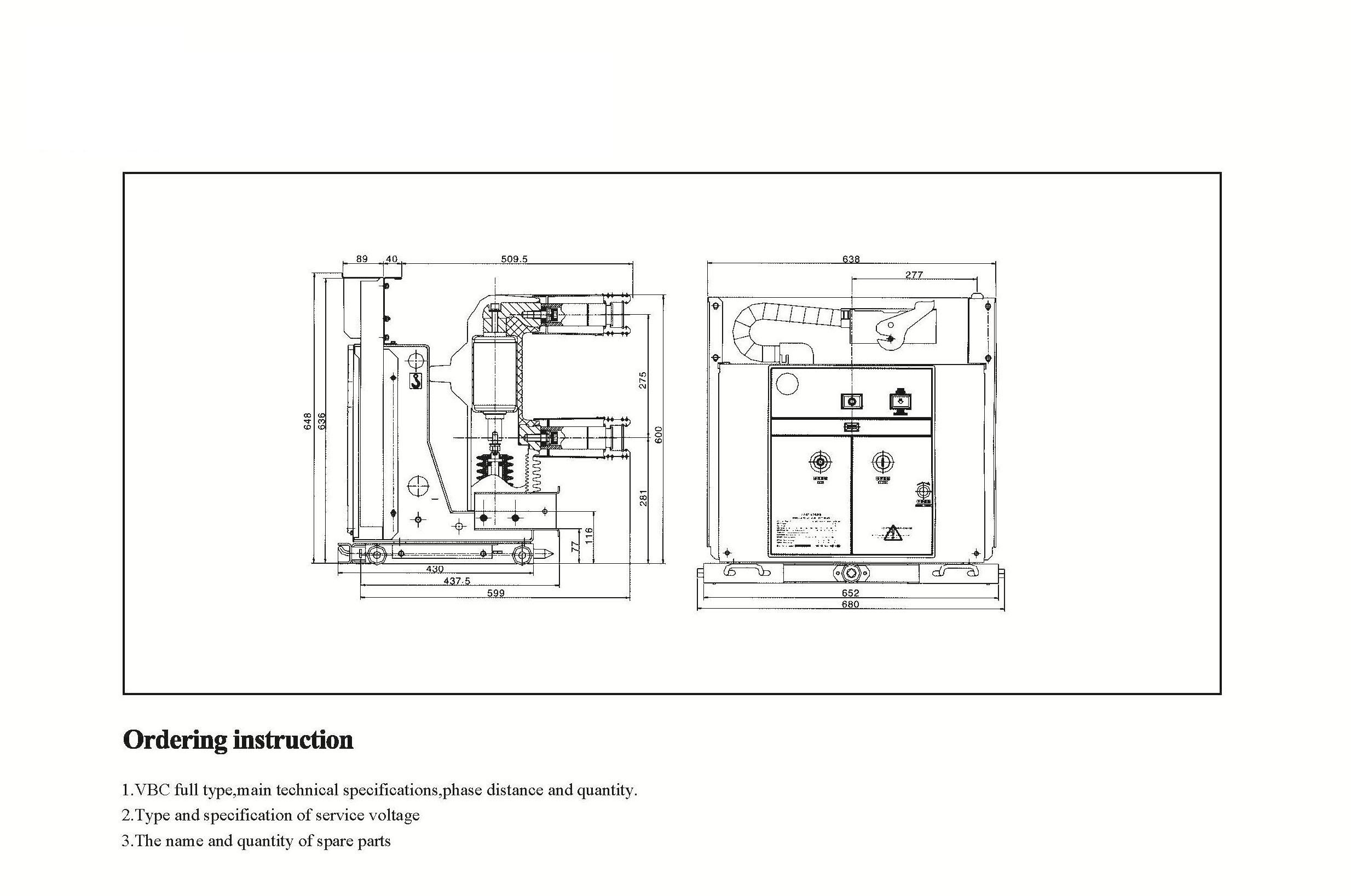

الرسومات الفنية

بيئة الخدمة لقاطع دائرة الفراغ العالي الجهد (VCB)

أ) درجة حرارة الهواء: أعلى درجة حرارة: +40 درجة مئوية ؛ أدنى درجة حرارة: -25 درجة مئوية

ب) الرطوبة: متوسط ​​الرطوبة الشهري هو 95 ٪ ؛ متوسط ​​الرطوبة اليومية 90 ٪.

ج) الارتفاع: الحد الأقصى لارتفاع التثبيت: 2500 متر

د) من الواضح أنه لا يوجد هواء محيط ملوث عن طريق الغازات المسببة للتآكل والقابلة للاحتراق ، والبخار ، إلخ.
