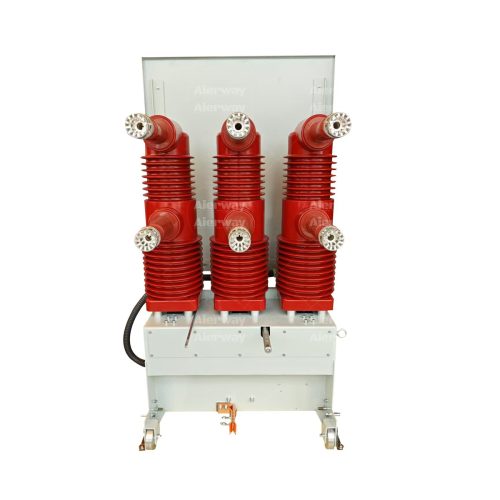

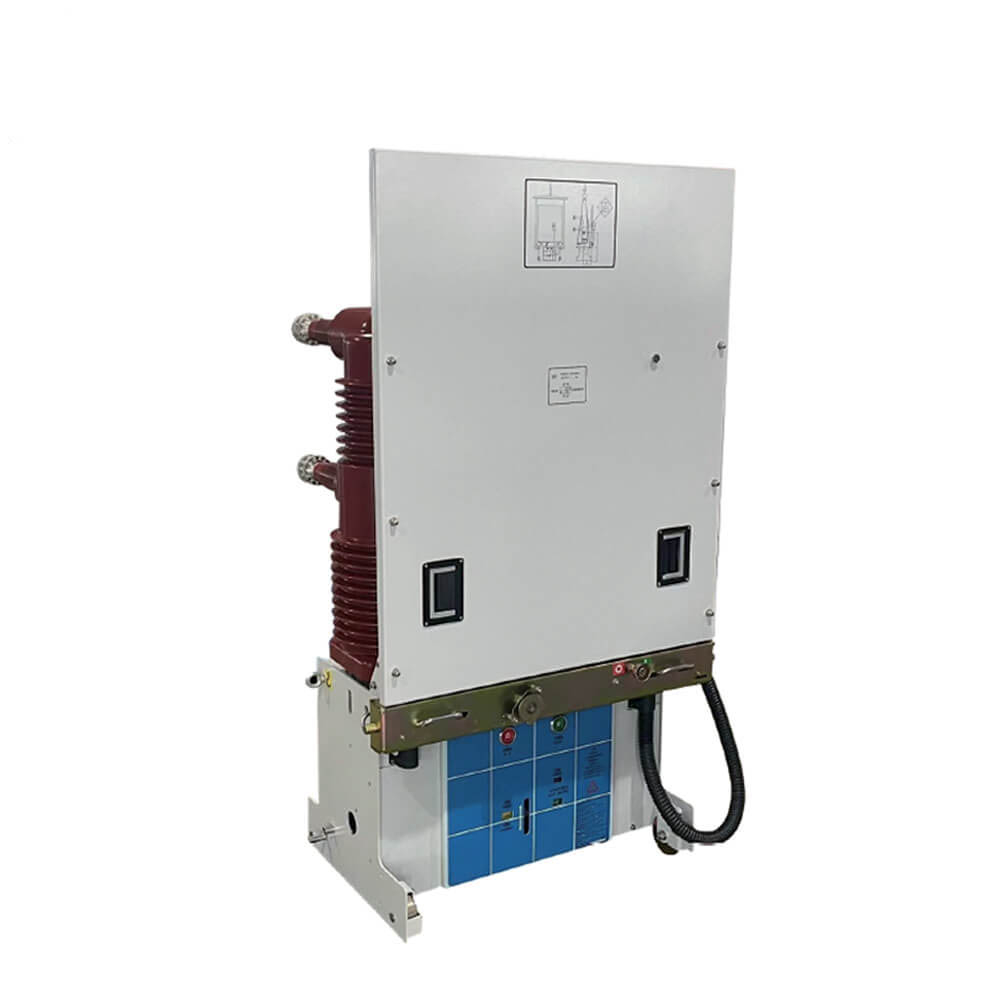

قاطع دائرة الفراغ المكون من 35 كيلو فولت مع آلية تعمل بنابض VBI

قاطع دائرة الفراغ المكون من 35 كيلو فولت مع آلية تعمل بنابض VBI

     VSG-40.5 Series Circuit Circuit Breaker هو نوع جديد من ثلاثة مراحل 50 هرتز وفقًا لمفهوم التصميم الفريد ويقترن بالطلب على السوق وتطويره ، والجهد المصنوع من مفاتيح المفاتيح الداخلية 40.5kV ، ويمكن توفيره لمؤسسات الصناعية والتعدين ، ومحطة توليد الكهرباء ، والتحكم في المعدات الكهربائية ، وهي مناسبة للتشغيل المتكرر.

VBI Indoor Indoor عالية الجهد قاطع دائرة VACUM هو جهاز داخلي مع 3 طور AC 50 هرتز والجهد المصنف 40.5 كيلو فولت. يمكن استخدامه للسيطرة على المعدات الكهربائية وحمايتها في مؤسسات الصناعية والمتعدين ، ومحطات الطاقة والمحطات الفرعية ، وخاصة بالنسبة للأماكن ذات العمليات المتكررة. يمكن أن يكون نموذج تثبيت قاطع الدائرة في خزانة التبديل إما نوعًا ثابتًا أو نوعًا قابل للسحب مثبتًا على عربات. هذا هو الخيار الأفضل للسيطرة على وحماية أنظمة النقل والتوزيع عالية الجهد.

 نظرة عامة على المنتج

    قاطع دائرة الفراغ VBI-40.5 هو جهاز تبديل عالي الأداء ومتوسط ​​الجهد مصمم لحماية موثوقة والتحكم في الأنظمة الكهربائية المقدرة على 40.5 كيلو فولت. باستخدام تقنية مقاطع الفراغ المتقدمة ، فإنه يضمن تبريد ARC فعال ، والحد الأدنى من الصيانة ، وعمر تشغيلي طويل. مثالية لشبكات توزيع الطاقة ، والمحطات الصناعية ، والمحطات الفرعية ، يجمع هذا الكسارة بين البناء القوي مع التشغيل السهل للاستخدام.

الميزات الرئيسية

تصنيف الجهد:40.5kV (الصمود 95kV البرق الدافع).

التصنيف الحالي:ما يصل إلى 2500A مستمر ، 31.5KA سعة كسر الدائرة القصيرة.

قاطع الفراغ:مختومة بختم وخالية من الصيانة وصديقة للبيئة (لا غاز SF₆).

الآلية:آلية 储能 التي تديرها النابض أو المحرك للإغلاق السريع/الفتح (<50ms).

أمان:التصميم المتكامل لمكافحة الانزلاق ، والتشبش الميكانيكي/الكهربائي ، ومفاتيح التأريض.

الامتثال للمعايير:يجتمع IEC 62271 و GB/T 1984 و ANSI C37.04.

تعليمات التثبيت

3.1 الشيكات قبل التثبيت

تحقق من العبوة سليمة وعدم الضرر المادي.

تأكيد متطلبات نظام مطابقة المعلمات المقدرة.

ضمان مستوى ، الأساس الخرساني الخالي من الاهتزاز.

3.2 خطوات التثبيت

تأمين الكسارة على الأرض باستخدام مسامير المرساة (موصى بها M16).

قم بتوصيل الأشرار الأولية مع إعدادات عزم الدوران لكل مواصفات الشركة المصنعة (على سبيل المثال ، 50 نانومتر).

سلك كابلات التحكم الثانوية إلى المحطات (المسمى "فتح/إغلاق الملف" ، "جهات الاتصال الإضافية").

الأرض هيكل الكسارة بشكل آمن (مقاومة الأرض ≤4Ω)

دليل التشغيل

4.1 العملية اليدوية

الإغلاق: قم بتدوير المقبض اليدوي في اتجاه عقارب الساعة حتى يؤكد "النقر" المشاركة.

فتح: اضغط على زر "Trip" الأحمر أو اسحب ذراع الرحلة الميكانيكية.

4.2 العملية الكهربائية

قم بتطبيق 220VDC/110VAC على الملف الختامي (النبض اللحظ) للتحكم عن بعد.

استخدم مفتاح المحدد المحلي/جهاز التحكم عن بعد للوضع.

4.3 مؤشرات وإنذارات

LED الأخضر: Breaker مغلق.

LED الأحمر: كسر مفتوح/تعثر.

جهات اتصال الإنذار: الزناد لفقدان ضغط SF₆ (إذا كان مجهزًا) أو الربيع

الصيانة واستكشاف الأخطاء وإصلاحها

5.1 الشيكات الروتينية

فحص الاتصالات كل 5000 عملية (عبر Viewport).

تشحيم الأجزاء المتحركة سنويا مع الشحوم عالية الحرارة.

اختبار مقاومة العزل (> 1000MΩ @5KV).

5.2 القضايا الشائعة

عدم الإغلاق: تحقق من طاقة التحكم أو شحنة الربيع أو ظروف التعشيق.

التدفئة المفرطة: تشديد الاتصالات ؛ قياس مقاومة التلامس (<50μΩ).

تحذيرات السلامة

إلغاء تنشيط الكسارة قبل الخدمة.

يجب على الموظفين المدربين فقط أداء الصيانة.

لا تعمل أبدًا بأضرار مرئية أو ضوضاء غير طبيعية.

البيئة والتخلص

التخلص من المقاطعات الفراغية كنفايات إلكترونية (غير خطرة).

إعادة تدوير المعادن والبلاستيك لكل لوائح محلية.

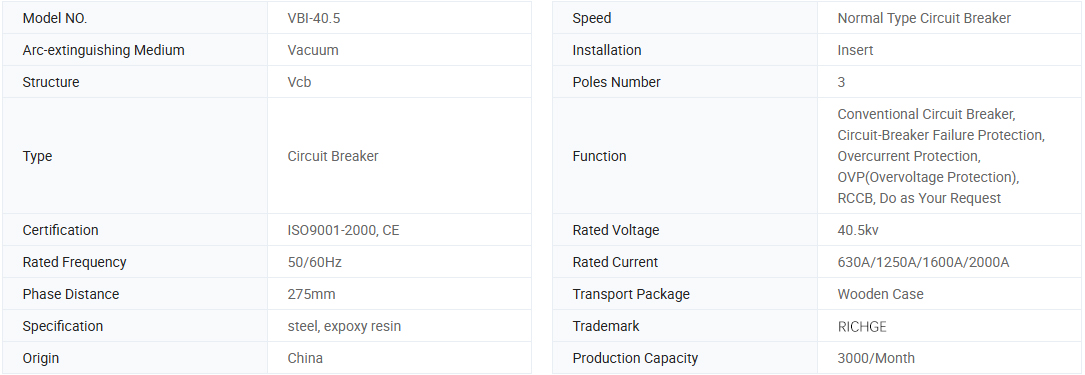

المعلومات الأساسية.

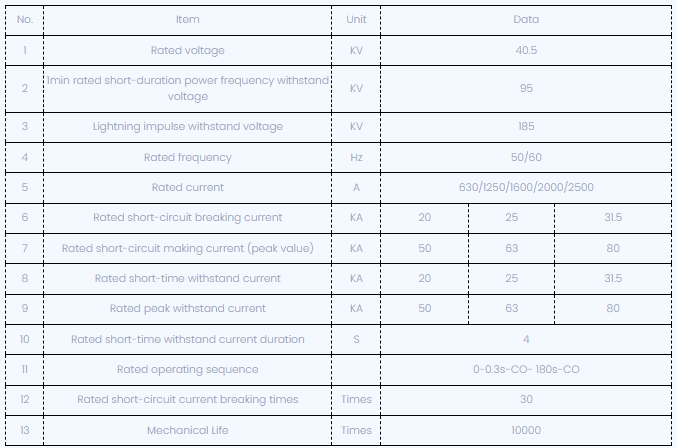

المعلمات الفنية

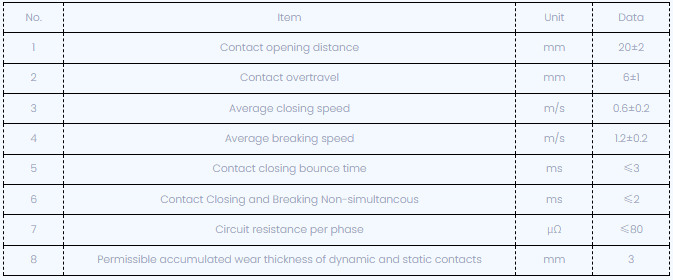

بعد ضبط قاطع الدائرة ، يتم عرض المعلمات المميزة الميكانيكية أدناه:

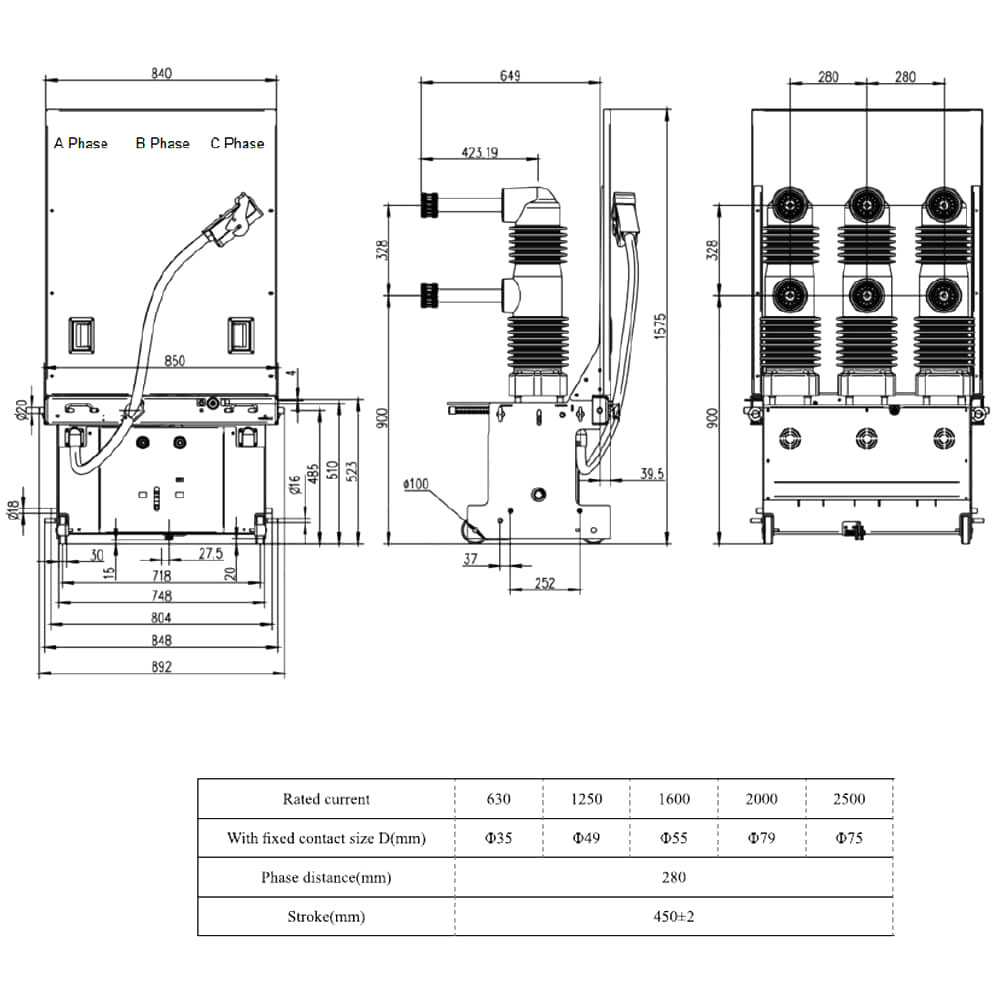

الرسومات الفنية

تطبيق الظروف المحيطة

1. درجة الحرارة المحيطة: -10c ~ +40c (يسمح بالتخزين والنقل عند -30 درجة مئوية) ؛

2. الرطوبة المحيطة: لا ينبغي أن يكون متوسط ​​الرطوبة في اليوم أكثر من 95 ٪. يجب ألا يزيد متوسط ​​رطوبة الشهر عن 90 ٪ ؛

3. ضغط البخار المشبع: يجب ألا يزيد متوسط ​​ضغط اليوم عن 2.2 كيلو باسكال ؛ لا ينبغي أن يكون متوسط ​​ضغط الشهر أكثر

من 1.8KPa ؛

4. الارتفاع: ≤1500m ؛

5. شدة الزلزال: ≤8 درجة ؛

6.
