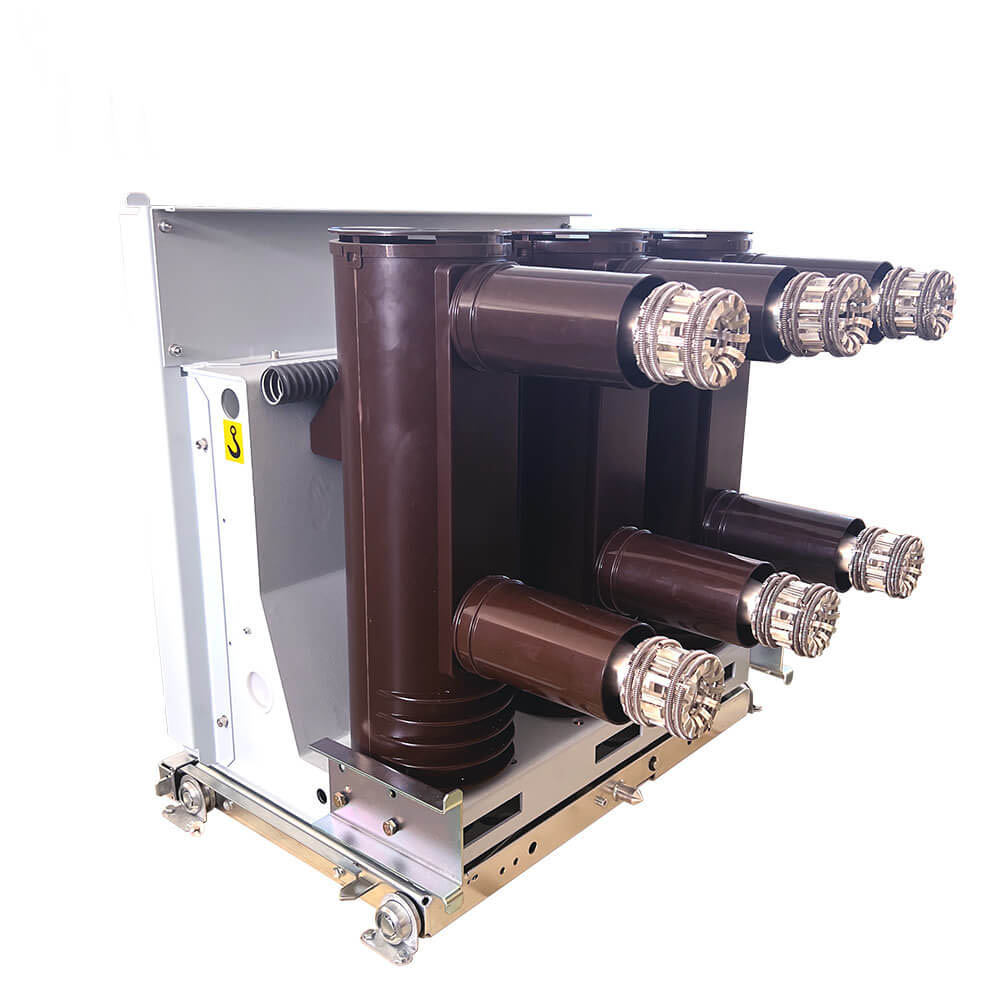

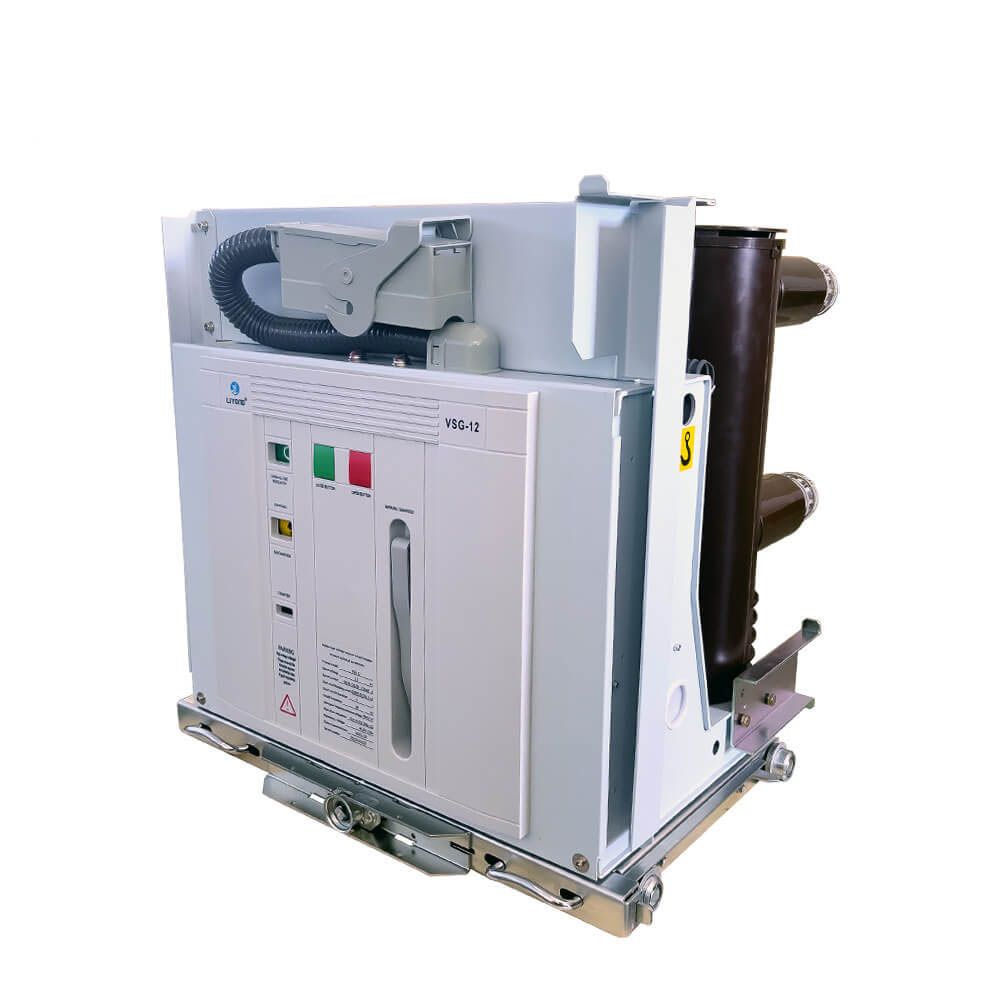

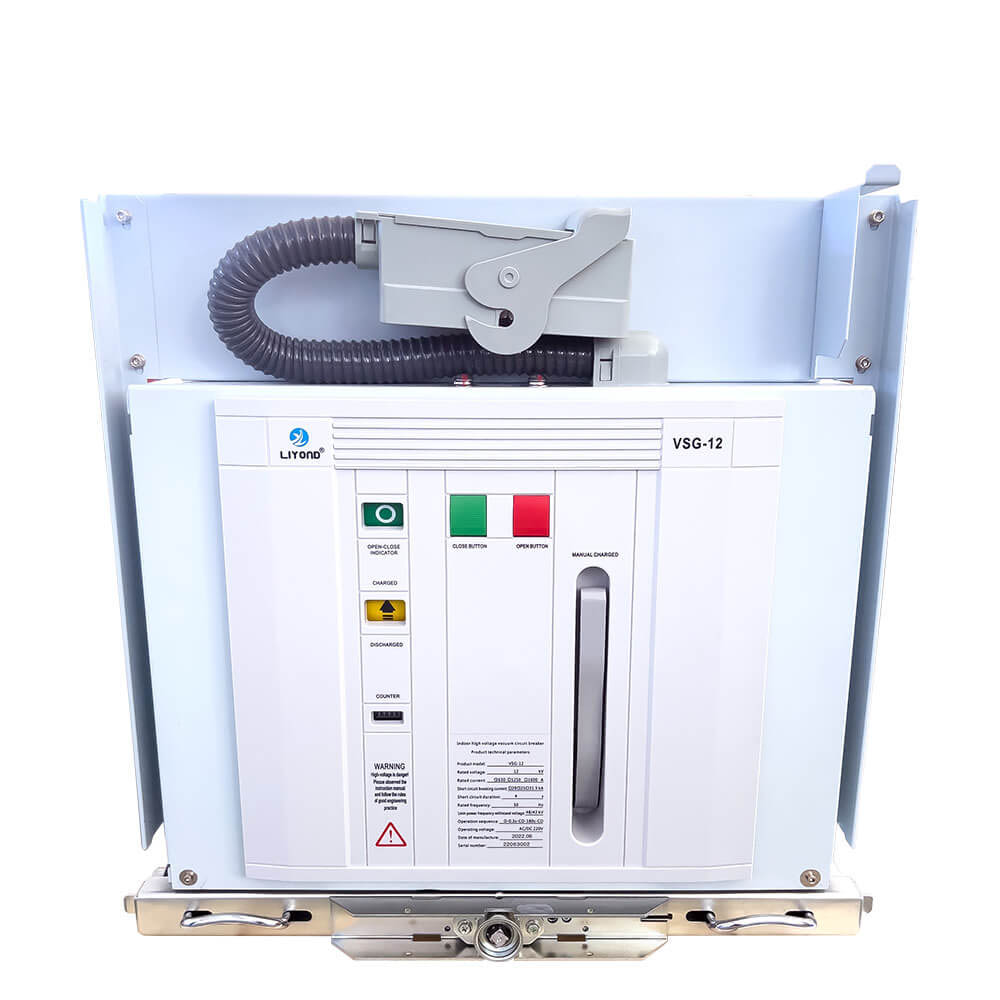

10 كيلو فولت 12 كيلو فولت من نوع عربة اليد المتوسطة VCB مع أنبوب عزل مع أجزاء موصلة

10 كيلو فولت 12 كيلو فولت من نوع عربة اليد المتوسطة VCB مع أنبوب عزل مع أجزاء موصلة

     يعد قاطع دائرة الفراغ العالي الجهد الداخلي من نوع VSG مناسبًا لتبديل الأحمال المختلفة من الطبيعة المختلفة والعمليات المتكررة في أنظمة الطاقة مع AC 50Hz ثلاث مراحل والجهد المقدر من 7.2kV-40.5kV. وحماية والتحكم في المعدات الكهربائية في المحطات الفرعية. يمكن تجهيزه بمفاتيح Kyn28A وغيرها من مفاتيح التبديل من نوع Handcart ، ويمكن تزويدها أيضًا بمفتاح Switchgear الثابت XGN.

     يتوافق قاطع دائرة الفراغات عالية الجهد VSG مع قاطع دائرة الجهد العالي الجهد القياسي الوطني "AC عالي الجهد" ، JB/T3855 "3.6 ~ 40.5KV DIRCUED DIRCUES IC عالية الجهد" و IC60056 "قاطع دائرة AC عالية الجهد". تلبية "10-35kV Idour Voltage Circuit Breaker الذي يطلب الشروط الفنية". لها مزايا صغر حجمها ، والوزن الخفيف ، ومناسبة للتشغيل المتكرر والمقاطع دون صيانة ، ويستخدم بشكل أكبر في شبكة توزيع 3KV-40.5KV.

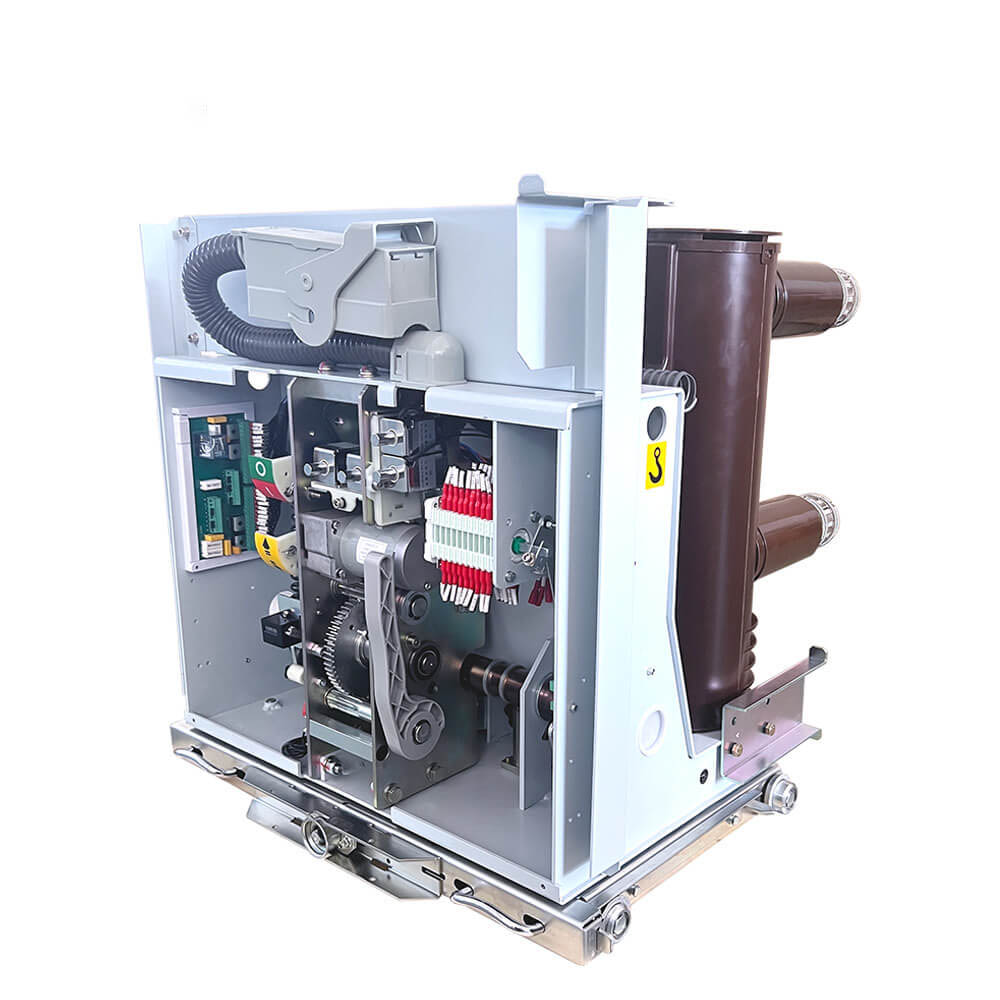

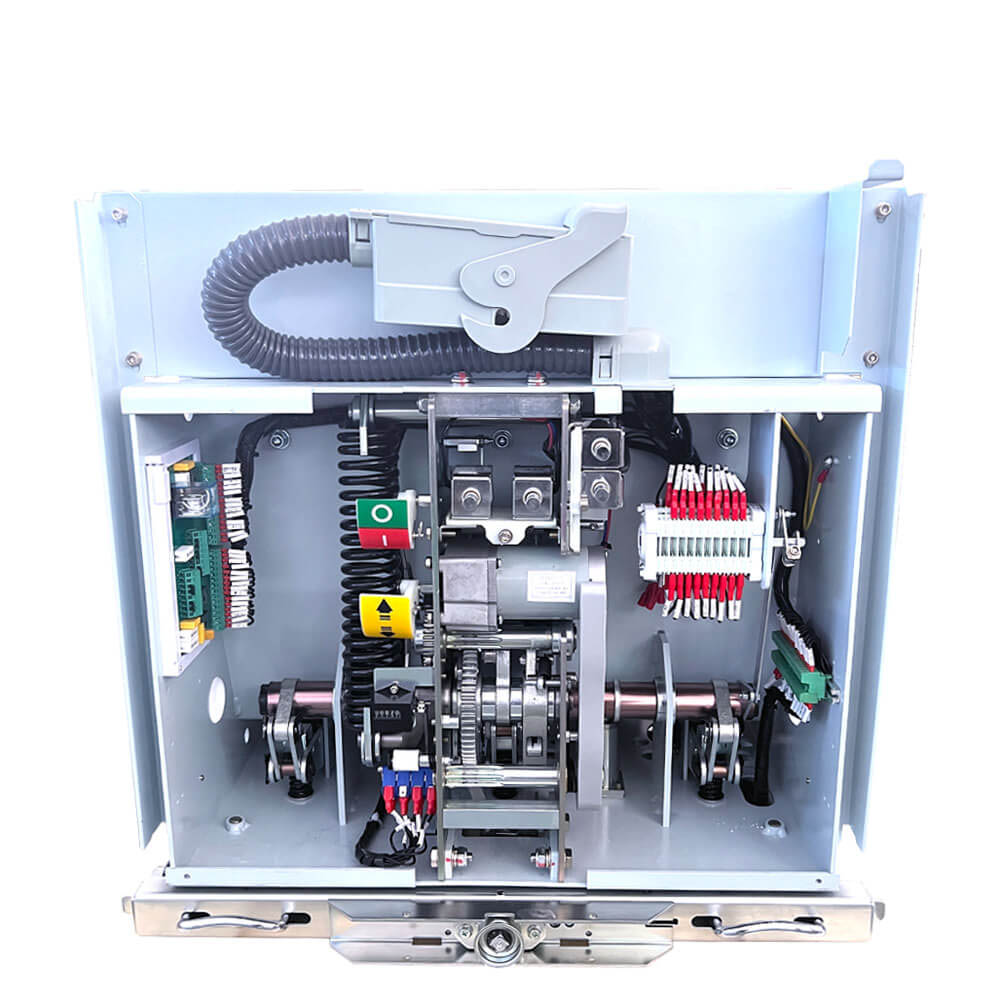

    تستخدم آلية VSG CAM (في الوحدة النمطية الأساسية للآلية) لدفع المغزل مباشرة (في وحدة مغزل الإطار) لتقليل ارتباط الإرسال وتحسين كفاءة الإرسال (لا يوجد اتصال مفصل). تقليل مدخلات الطاقة للمنتج وزيادة عمر خدمة المنتج. قم بتثبيت وحدة الدائرة الرئيسية ، أي ، أكمل التكوين الأساسي لقاطع دائرة الفراغ. ثم قم بتثبيت وحدة السيارة للهيكل ، وذراع الاتصال ، والاتصال ، والأكمام العازلة لإكمال تكوين قاطع الدائرة المغطاة باليد.

الميزات الفنية

1. الجيل الأول من النقل اليدوي من النوع المبني في الصين مع حقوق فكرية مستقلة. يتميز بتكنولوجيا ناضجة ونسبة عالية من السعر/الأداء.

2. تتبنى الأجزاء الرئيسية سبيكة الفوسفور من النيكل مع مقاومة التآكل المثالية ومقاومة التآكل.

3. يتم صنع الأجزاء الرئيسية من قبل أنفسنا لضمان المنتجات لتلبية متطلبات التصميم للتصميم

4. تتميز الدائرة الرئيسية المركب الأسطواني بمجموعة صغيرة وخالية من الصيانة وقلة الخدمة.

المعلمات الفنية الرئيسية:

· مستوى العزل المقنن: 75 كيلو فولت

· تصنيف الدافع الصاعقة الصمود الجهد: 42 كيلو فولت

· التصنيف الحالي: 630a ، 1250a ، 1600a ، 2000a ، 2500a ، 3150a ، 5000a

· تصنيف القصيرة القصيرة التيار: 25KA ، 31.5KA ، 40KA

· مصنفة الدائرة القصيرة صنع التيار (الذروة): 63KA ، 80KA ، 100KA

· مدة الدائرة القصيرة المقدرة: 4 ثوان

تسلسل تشغيل مصنّف: O-0.3S-CO-180S-CO أو O-180S-CO-180S-CO (40KA)

· مصنفة منفردة/مكثف للمكثفات المكثف الحالية: 630A/400A

· عدد العمليات في تحطيم الدائرة القصيرة المصنفة: 30 مرة

· وقت الإغلاق: 30-70 مللي ثانية

· وقت الافتتاح: 20-50 مللي ثانية

· الحياة الميكانيكية: 30،000 عملية

· تصنيف تخزين الطاقة والجهد التشغيل: AC220/110V ، DC220/100V

· الفجوة الاتصال: 11 ± 1mm

· overtravel من الاتصال: 3.5 ± 0.5mm

· متوسط ​​سرعة الإغلاق: 0.5-0.8 مليون/ثانية

· متوسط ​​سرعة الفتح: 0.9-1.2 متر/ثانية

· الاتصال وقت الارتداد عند الإغلاق: ≤2ms

· وقت التزامن لفتح وإغلاق ثلاث مراحل: ≤2ms

· مقاومة الدائرة الرئيسية: ≤50μΩ (630A) ، ≤45μΩ (1250A) ، ≤35μΩ (1600-2000A) ، ≤25μΩ (2500A وما فوق)

ميزات المنتج:

· قابلية التطبيق على نطاق واسع: آليات التشغيل المعيارية VCB VSG-12 قاطع دائرة الفراغ العالي الجهد الداخلي مناسبة لمجموعة متنوعة من البيئات وهي مناسبة بشكل خاص للتطبيقات التي تتطلب عمليات متكررة وموثوقية عالية في أنظمة الطاقة.

· التصميم المعياري: تستخدم آلية التشغيل تصميمًا معياريًا ، مما يوفر راحة الاستبدال السريع والتجميع.

· السلامة والموثوقية: فهي تتميز بالأداء الكهربائي المتميز ، وحماية معدات الطاقة والسيطرة عليها بشكل موثوق.

· الحياة الميكانيكية الطويلة: مع حياة ميكانيكية عالية ، يمكن أن تصمد أمام فترات الاستخدام الممتدة.

التصميم المتقدم: ميزات مثل GAP Contact و Contact OverTravel تضمن الأداء العالي والموثوقية.

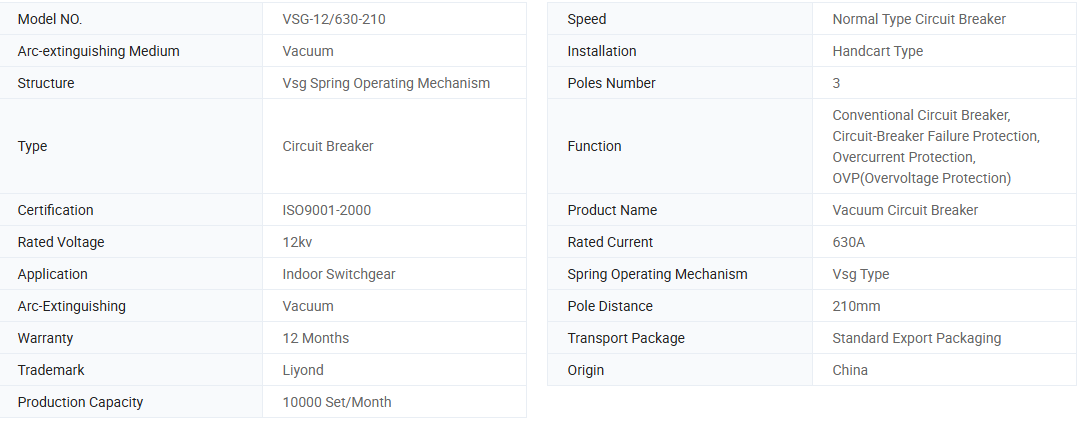

المعلومات الأساسية.

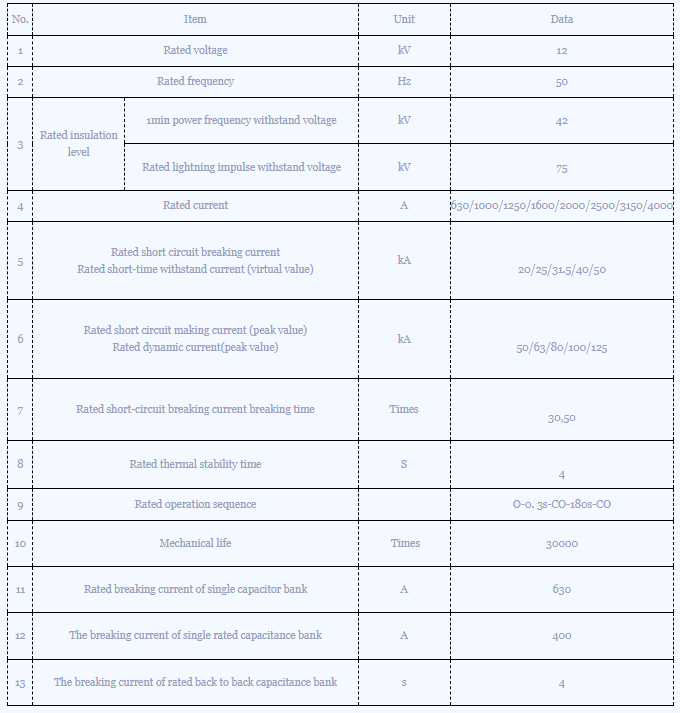

المعلمة الفنية

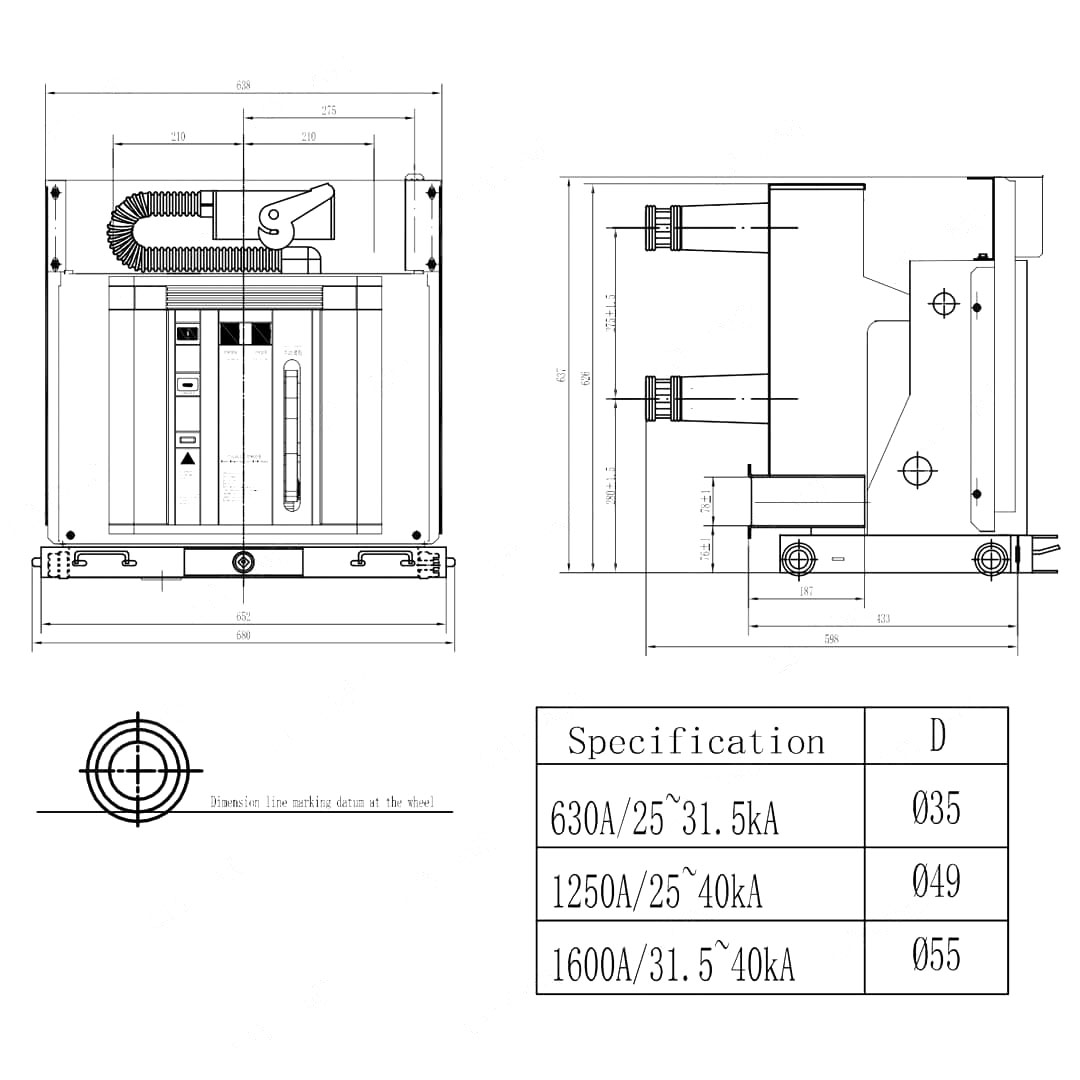

الرسم الأبعاد:

بيئة التشغيل:

درجة الحرارة المحيطة: لا تتجاوز +40 درجة مئوية ، لا يقل عن -15 درجة مئوية (التخزين عند -30 درجة مئوية غير مسموح).

· الارتفاع: لا يتجاوز 1000 متر.

الرطوبة النسبية: المتوسط ​​اليومي لا يتجاوز 95 ٪ ، المتوسط ​​الشهري لا يتجاوز 90 ٪. متوسط ​​ضغط بخار التشبع اليومي لا يتجاوز 22 × 10-3MPa ، وهو متوسط ​​شهري لا يتجاوز 18 × 10-3MPa.

· الكثافة الزلزالية: لا تتجاوز المستوى 8.

· مواقع التطبيق: مناسبة للاستخدام في أماكن بدون حريق ، والانفجارات ، والتلوث الشديد ، والتآكل الكيميائي ، والاهتزاز الشديد.

ترتيب التعليمات

1. النوع الكامل VCB ، المواصفات الفنية الرئيسية ، مسافة الطور والكمية

2. نوع ومواصفات جهد الخدمة

3. اسم وكمية قطع الغيار

التعليمات

س 1: هل أنت شركة تصنيع أم تاجر؟

A1: نحن الشركة المصنعة المحترفة الرائدة.

س 2: ما هي مدة دورة التسليم الخاصة بك؟

A2: يعتمد ذلك على متطلبات المنتج وكمية. بشكل عام ، هناك حاجة إلى 5 إلى 10 أيام عمل للتسليم

س 3: ما هي خدمة ما بعد البيع؟

A3: يمكننا الإجابة على أسئلة المستخدمين حل مشاكلهم على مدار 24 ساعة في اليوم ، وتقديم دعم فني شامل لجميع منتجاتنا على الفور.

س 4: كيف تحل مشاكل الجودة؟

A4: يرجى تقديم صور مفصلة لمشاكل الجودة. ستقوم إدارات التفتيش الفنية والجودة لدينا بتحليلها. سنقدم حلاً مرضًا في غضون يومين.

س 5: هل تقبل الخدمات المخصصة؟

A5: نحن نقدم خدمات OEM/ODM ويمكننا طباعة شعارك على المنتجات. يمكن لفريقنا التقني والاقتباس المهني توفير مشاريع مرضية وفقًا للرسومات والمعلمات الخاصة بك.
