ZW32-40.5KV القطب الخارجي القطب المكنسة قاطع الدائرة 35KV Auto Recloser

ZW32-40.5KV القطب الخارجي القطب المكنسة قاطع الدائرة 35KV Auto Recloser

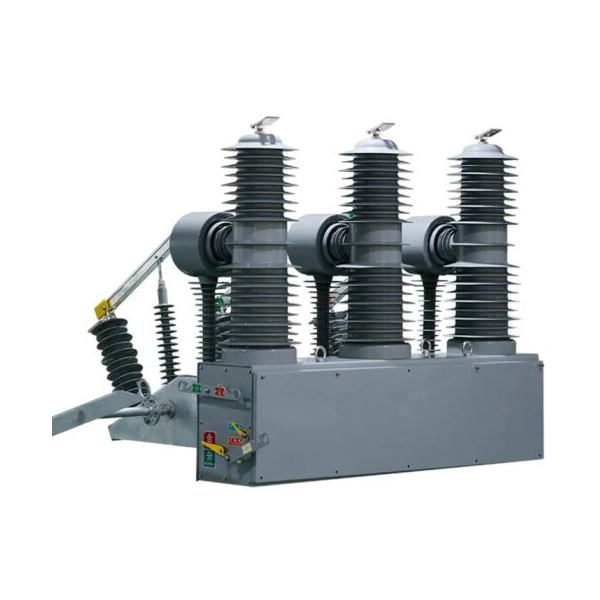

ZW32-40.5 Series Series Outdoor Whight-Virtage Circuit Breakers تستخدم في أنظمة طاقة ثلاثية الطور مع AC 50 هرتز والجهد المصنفة 35 كيلو فولت ، كوسيلة لفصل الجمع بين تيار الحمل والتيار الزائد الحالي وتيار الدائرة القصيرة. يمكن تجهيز قاطع الدائرة بوحدة تحكم إعادة توزيعها لتحديد الخصائص الحالية وتحقيق متعددة PT التلقائي ، PT المقدمة ذاتيا كمصدر للطاقة لتصبح قاطع دائرة ذكي مع جهد وإخراج الإشارة الحالي ويمكن التحكم فيه ؛ بواسطة PT الإلكتروني لتوفير الطاقة ويمكنه إكمال التأخير الزائد ، تأخير تيار التيار ، حماية مركبة مركبة ثلاث مراحل للدوائر القصيرة.

ZW32-40.5 يتكون قاطع دائرة فراغ الجهد العالي في الهواء الطلق بشكل أساسي من عمود مختوم متكامل ومحول الحالي وآلية التشغيل وجسم الصندوق. هذا النوع من قاطع الدائرة مصغرة ، وقذيفة مصنوعة من مربع فولاذي عالي الجودة. يمكن اختيار المتقاعدين المحتملين وفقًا لاحتياجات المستخدمين. ZW32-40.5 قاطع دائرة الفراغ في الهواء الطلق في الهواء الطلق ومجموعة تحكم ذكية مطابقة. يمكن تحقيق تشغيل التبديل محليًا ، ويمكن أيضًا تشغيله عن طريق التحكم عن بُعد من خلال واجهة الاتصالات.

سمات

(1) ZW32-40.5 سلسلة من المنتجات بشكل عام لنوع العمود ، شائع من ثلاث مراحل مثبتة على مربع آلية ، الطرف الديناميكي لغرفة المقاطعة من خلال ذراع الانعكاس ، قضبان التعادل المعزولة لعمود الخرج للآلية المتصلة. الآلية وقضيب التوصيل المتصل بقاطع الدائرة في صندوق مقاوم للماء. تتكون آلية انتقال قاطع الدائرة من قضيب توصيل وذراع عكاز ، ويتم توصيل الطرف الديناميكي لغرفة المقاطعة بعمود الإخراج لآلية التشغيل من خلال ذراع عكاز ، وقضيب التعادل المعزول ، وقضيب توصيل وآلية تشغيل. يتم تدوير عمود الإخراج لإدراك التلامس الديناميكي للغرفة التي تنطفئ القوس لتنفيذ الإجراء التقسيم والإغلاق.

(2) تم تجهيز منتجات Series ZW32-40.5 بمحول حالي ، يمكن أن تأخذ كل مرحلة أربعة لفات ، تستخدم اثنتان من القياس ، واثنان للحماية. وفقًا لاحتياجات العميل ، 100: 5 ، 200: 5 ، 400: 5 ، 800: 5 ، 1000: 5 ، 1600: 5 يمكن تثبيت المحول الحالي.

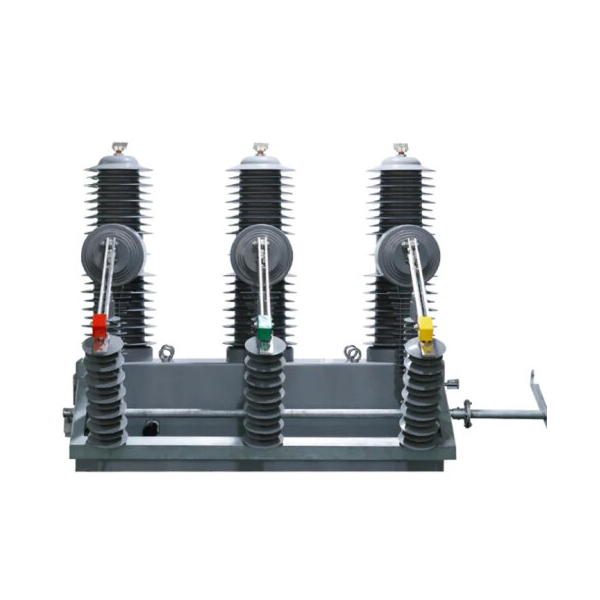

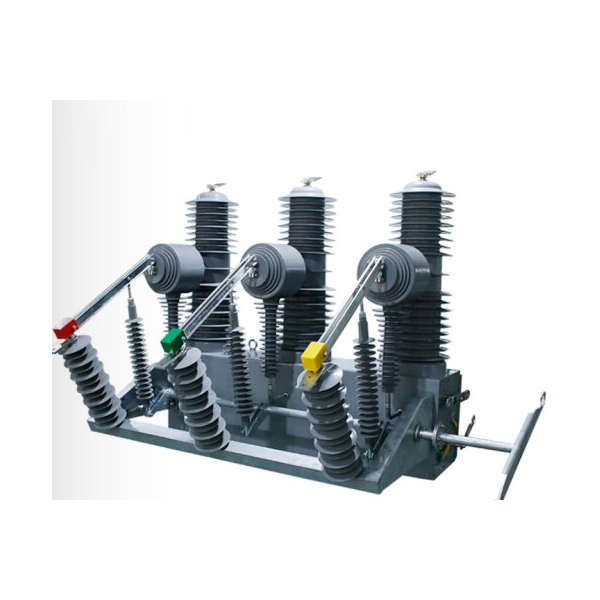

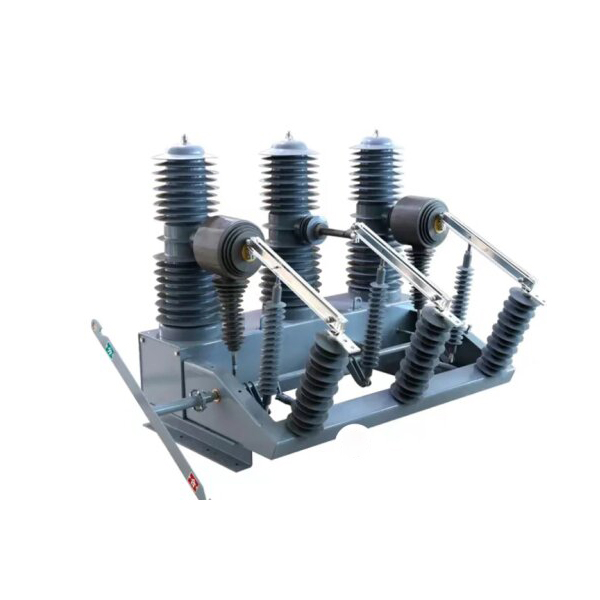

(3) يمكن إضافة مفاتيح قطع الاتصال إلى جانب قاطع الدائرة لتشكيل قاطع دائرة فراغ في الهواء الطلق في الهواء الطلق وجهاز تركيبة مفتاح فصل الجهد العالي في الهواء الطلق ، مما يزيد من فترات قطع الاتصال المرئية ولديها عملية متشابكة موثوقة.

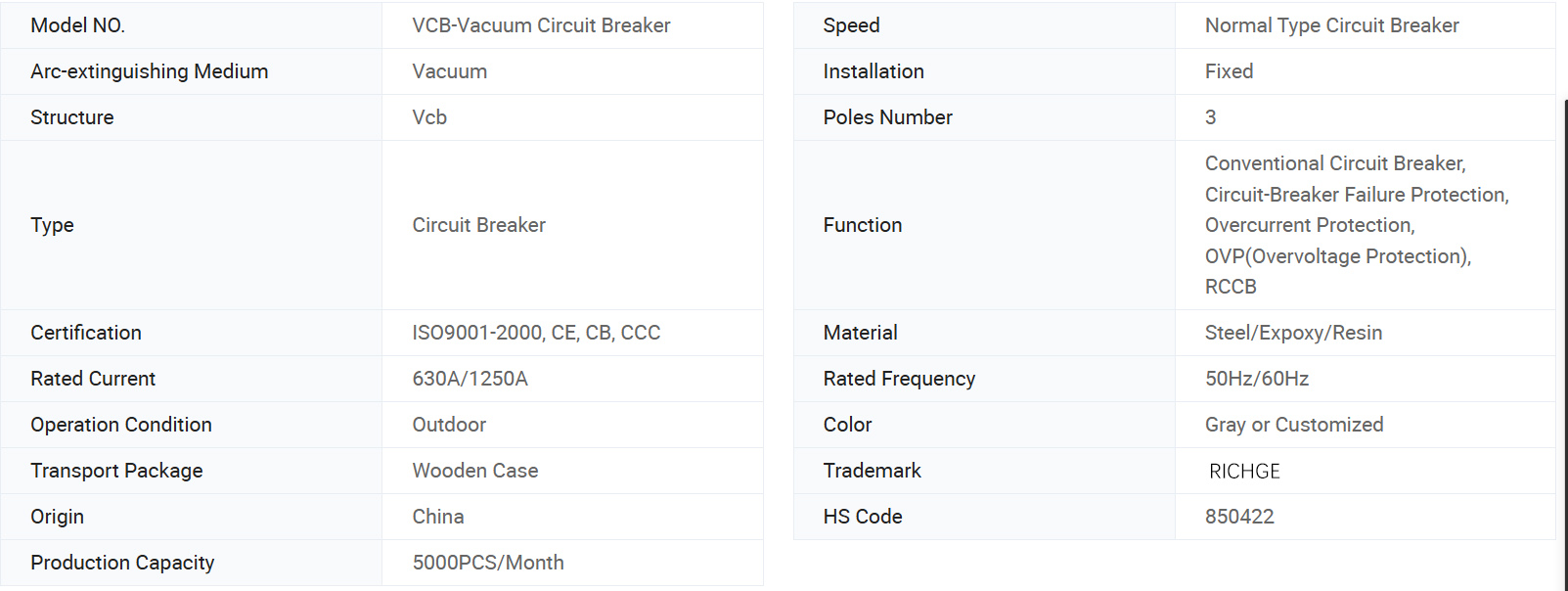

المعلومات الأساسية.

المعلمة الفنية

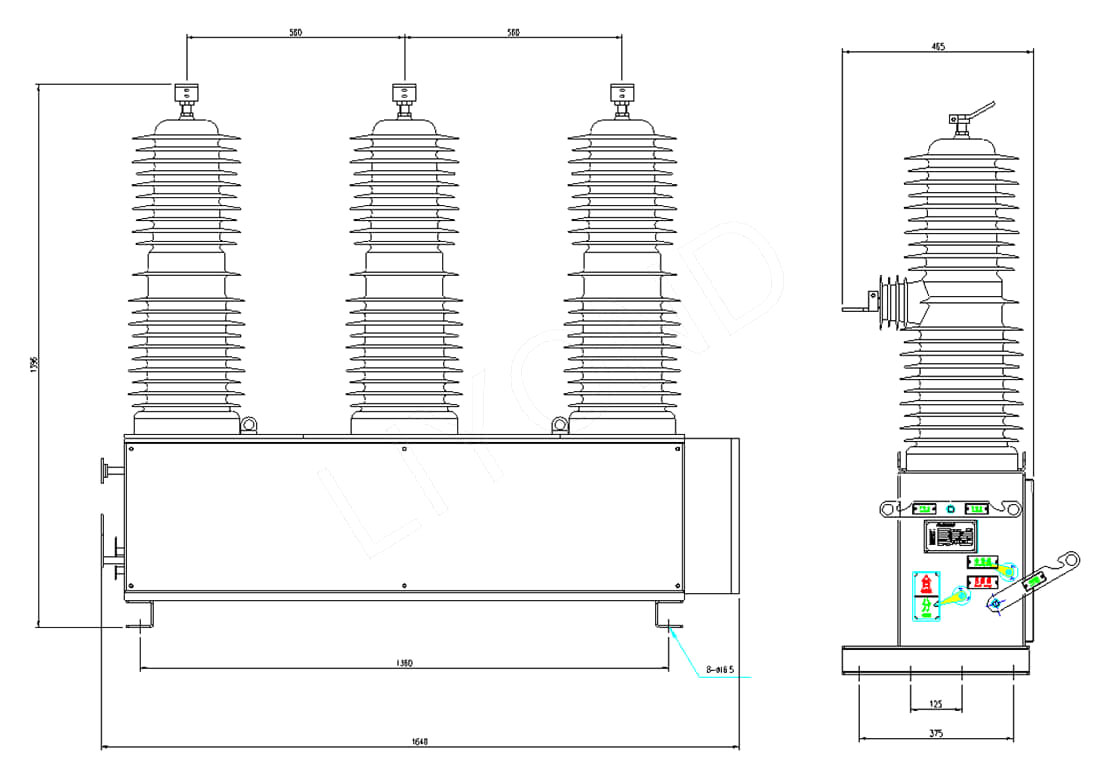

الرسم الأبعاد:

ZW32-40.5Dimensions المرجع

عند الطلب ، يرجى تحديد نوع المنتج ، والاسم ، والكمية ، والتيار المصنّف ، ومصنّف الدائرة القصيرة ، النسبة الحالية للمحول الحالي ، وضع التشغيل والجهد التشغيلي ، إلخ.

ظروف العمل

1. درجة حرارة الهواء المحيط: -30 ℃ ~+60 ℃ ؛

2. الارتفاع: لا يزيد عن 2000 متر ؛

3. سرعة الرياح لا تتجاوز 34 متر/ثانية ؛

¨ الاهتزازات أو الحركات الأرضية من خارج معدات المفاتيح والتحكم لا تذكر ؛

4. مستوى التلوث: المستوى الرابع ؛

5. درجة حرارة التخزين -40 ℃ ~+85 ℃.

التعليمات

س 1: هل أنت شركة تصنيع أم تاجر؟

A1: نحن الشركة المصنعة المحترفة الرائدة.

س 2: ما هي مدة دورة التسليم الخاصة بك؟

A2: يعتمد ذلك على متطلبات المنتج وكمية. بشكل عام ، هناك حاجة إلى 5 إلى 10 أيام عمل للتسليم

س 3: ما هي خدمة ما بعد البيع؟

A3: يمكننا الإجابة على أسئلة المستخدمين حل مشاكلهم على مدار 24 ساعة في اليوم ، وتقديم دعم فني شامل لجميع منتجاتنا على الفور.

س 4: كيف تحل مشاكل الجودة؟

A4: يرجى تقديم صور مفصلة لمشاكل الجودة. ستقوم إدارات التفتيش الفنية والجودة لدينا بتحليلها. سنقدم حلاً مرضًا في غضون يومين.

س 5: هل تقبل الخدمات المخصصة؟

A5: نحن نقدم خدمات OEM/ODM ويمكننا طباعة شعارك على المنتجات. يمكن لفريقنا التقني والاقتباس المهني توفير مشاريع مرضية وفقًا للرسومات والمعلمات الخاصة بك.
