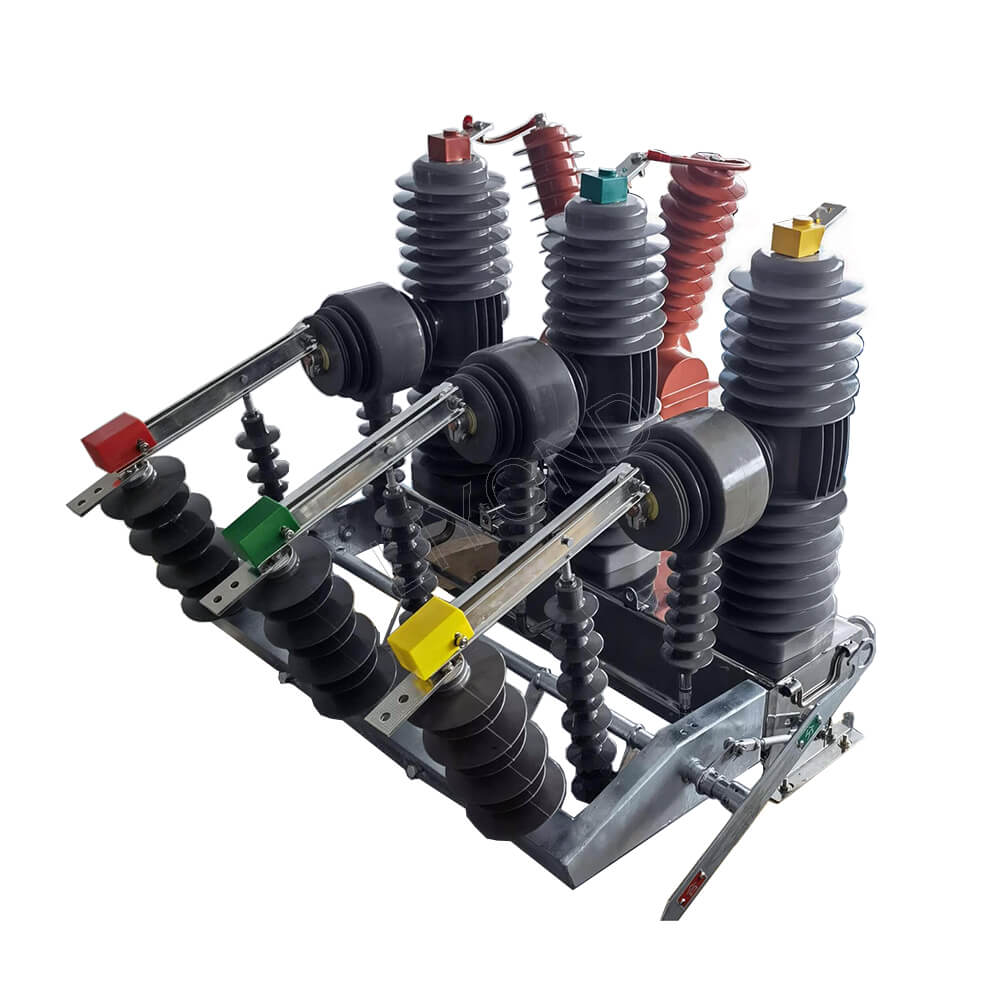

24 كيلو فولت في الهواء الطلق عالي الجهد ذكي ثلاث مراحل القطب شبتة قاطع الدائرة التلقائي

24 كيلو فولت في الهواء الطلق عالي الجهد ذكي ثلاث مراحل القطب شبتة قاطع الدائرة التلقائي

ZW32-24 Series يتم استخدام Breaker Voltage Voltage Voltage في AC 50Hz ، نظام طاقة ثلاثية الطور مصنفة 24 كيلو فولت لإغلاق/كسر حمولة التيار ، التيار الزائد والقصير. يمكن لـ Breaker تجهيز وحدة التحكم في إعادة توحيد الخصائص الحالية للهوية وتحقيق عزلات الصدع التلقائية أو العزل المتعددة. PT المقدمة ذاتيا كمصدر للطاقة ، يصبح قاطع الدائرة الذكية قادرة على التحكم في إخراج علامة الجهد والتيار. يوفر PT الإلكترونية مصدر الطاقة ويمكنه إكمال حماية مركبة من ثلاث مراحل لتأخير تيار التأخير الإفراط في التيار ، وسعة القصر والكسر السريع.

يمكن تجهيزه بآلية تشغيل زنبركية ، والتي لها وظائف أساسية مثل كسر وإغلاق حمولة حمولة تيار ، التيار الزائد والتيار القصير. هذا هو النوع الأساسي من سلسلة ZW32-24. يمكن دمج قاطع الدائرة ومفتاح العزل لتشكيل "قاطع الدائرة المشترك" (يشار إليه فيما يلي باسم "قاطع الدائرة المشترك") مع كسر متميز. في مفتاح العزل ، يمكن للمستخدم اختيار استخدام غمد العزل من المطاط السيليكون ، والذي يحتوي على خصائص المطر والثلوج والرمال ومضادة القبعة والتآكل ، ويمكن أن يتجنب بشكل فعال تجميد وأكسدة مفتاح العزل.

يمكن أن يكون قاطع الدائرة متخلفًا بتوقيعات البرق ، ويمكن تثبيت صانعي البرق على أي جانب من الخطوط الواردة والصادرة وفقًا لمتطلبات المستخدم ؛

يمكن تجهيز قاطع الدائرة بوحدة تحكم تيار inrush ، والتي لها وظيفة من التدفق الهروب والكسر الزائد للحركة: يمكن تزويد قاطع الدائرة بمحولات قياس أو 3 قياس.

يمكن تكوين وحدة تحكم Recloser كقاطع دائرة ذكية من نوع Recloser. النوع الأساسي ووحدة التحكم في إعادة التدوير مناسبة لمناسبة مصدر الطاقة سهل الوصول. يعد نوع PT ومراقبة المصادفة مناسبة لمناسبة عدم إمدادات الطاقة. يعد قاطع الدائرة الذكي مناسبًا لمصدر الطاقة من نوع الإشعاع ونظام إمدادات الطاقة الشبكة الدائرية لمساعدة النظام على التخلص من الأخطاء المؤقتة واستعادة مزود الطاقة تلقائيًا ، وأيضًا عزل ، أخطاء لتحقيق أتمتة شبكة التوزيع

تم تصنيف ZW32-24 في الهواء الطلق AC قاطع دائرة الفراغ عالية الجهد (المشار إليها فيما يلي باسم قاطع الدائرة) الجهد الجهد 24 كيلو فولت ، 50 هرتز معدات توزيع الطاقة في الهواء الطلق من ثلاث مراحل. يتم استخدامه بشكل أساسي لفتح وإغلاق تيار الحمل ، والتيار الزائد الحالي وقصير الدائرة الحالية في نظام الطاقة. حمولة الزائد الحالي وقصير الدائرة. مناسب للمحطات الفرعية والمؤسسات الصناعية والتعدين في نظام التوزيع لأغراض الحماية والتحكم ، وهو أكثر مناسبة للشبكة الريفية ومكان التشغيل المتكرر.

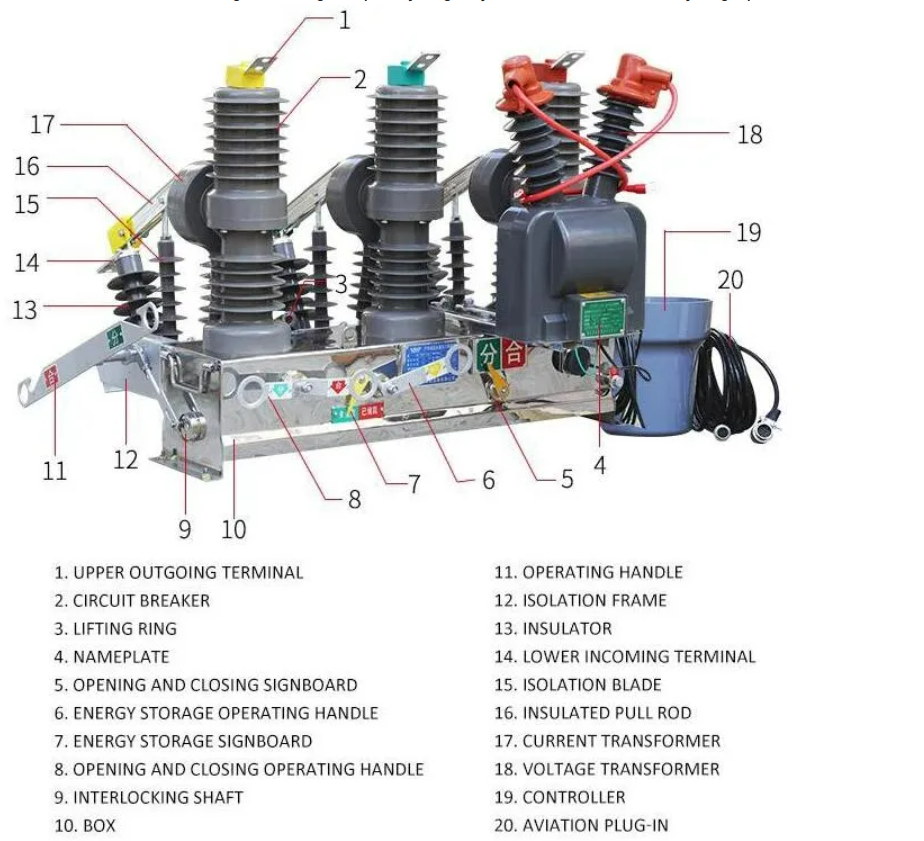

ميزات بنية المنتج

1. يتكون القشرة من صفيحة من الفولاذ المقاوم للصدأ عالي الجودة أو الصلب العادي ، والتي يتم رشها باستخدام الورنيش المقاوم للأشعة فوق البنفسجية بعد عملية معالجة مضادات التوجيه. يحتوي المنتج على الاحتكاك الممتاز لمكافحة الضباب المضاد للملح وغيرها من الخصائص البيئية المضادة.

2. يتم تغليف القطب المعزول الثابت APG بمطاط السيليكون (مثل العزل والمخزن المؤقت) ، مع حجم صغير ، وأداء ممتاز لمكثف ، وحياة عمل طويلة وأداء موثوق به.

3. آلية التشغيل هي آلية تشغيل الربيع ، والتي يمكن أن تكون يدويًا أو كهربائيًا. عند الضرورة ، يمكن إضافة جهاز تشغيل التحكم عن بعد وجهاز لتجنب إغلاق تيار Inrush. لا تزيد الطاقة المطلوبة لإمدادات الطاقة الخارجية عن 70 واط ، وهو أمر يسهل تجهيزه بإمدادات الطاقة الاحتياطية. يتمتع جهاز المخزن المؤقت ذو التصميم الفريد بأداء ممتاز ، وارتداد صغير وضوضاء منخفضة.

4- تعتمد غرفة إطفاء القوس تقنية نحاس خاصة من الفولاذ المقاوم للصدأ دون الطلاء الكهربائي ، مع جودة اللحام العالية والاستقرار والموثوقية ومعدل تسرب الهواء المنخفض. يتم استخدام صيغة المعادن السيراميك الخاصة وعملية المعادن السيراميك المتقدمة في عملية التصنيع لضمان ضيق الهواء في المنتج ، وقوة الشد هي 130 ميجا باسا كاملاً.

5. يتكون المحول الحالي من مادة مغناطيسية عالية الجودة وعزل مركب لراتنج الايبوكسي ومطاط السيليكون. لديها مزايا السعة الكبيرة ، والاستقرار الحراري الديناميكي العالي ، ومستوى الدقة العالية ، والموثوقية الخالية من الصيانة وموثوقية عالية.

سمات

1. تعتمد قاطع الدائرة على بنية عمود من ثلاث مراحل ، والتي لها خصائص كسر الأداء والاستقرار والموثوقية ، ولا خطر على الاحتراق والانفجار ، وخالي من الصيانة ، وحجم صغير ، ووزن خفيف ، وحياة طويلة.

2. يعتمد قاطع الدائرة بنية مغلقة بالكامل بأداء ختم جيد ، مما يساعد على تحسين أداء الرطوبة المضاد للارتداد ، وهو مناسب بشكل خاص للاستخدام في المناطق الباردة أو الرطبة الشديدة.

3. يتم عزل الأعمدة ثلاثية الطور والمحولات الحالية بواسطة المواد الصلبة راتنجات الايبوكسي في الهواء الطلق المستوردة ، والتي لها خصائص المقاومة ذات درجة الحرارة العالية والمنخفضة ، ومقاومة الأشعة فوق البنفسجية ومقاومة الشيخوخة.

4. تعتمد آلية التشغيل آلية تشغيل منبثقة مصغرة ، والتي لديها استهلاك منخفض للطاقة للفتح والإغلاق ؛ يتبنى انتقال الآلية وضع الإرسال المباشر ، مع وجود عدد أقل من الأجزاء الفتح والإغلاق والموثوقية العالية. آلية التشغيل في مربع آلية مختومة ، يحل مشكلة تآكل الآلية ويحسن موثوقية الآلية.

5. يمكن تشغيل عمليات فتح وإغلاق قاطع الدائرة يدويًا أو كهربائيًا أو عن بعد. يمكن مطابقتها مع وحدة التحكم لتحقيق أتمتة توزيع الطاقة ، ويمكن أيضًا دمجها مع وحدة تحكم Recloser لتشكيل Recloser.

6. يمكن تزويد قاطع الدائرة بمواصفات ثنائية الطور أو ثلاثية الأبعاد لحماية التعثر التلقائي الزائد والتحكم الذكي في تحليل المعلومات. .

7. يمكن تزويد قاطع الدائرة بمفتاح عزل وربط ثلاثي الطور. هناك كسر واضح واضح عندما يكون مفتاح العزل في حالة إيقاف التشغيل ، وله متشابك مضاد للاستعداد مع جسم قاطع الدائرة. يمكن توصيله مع عازل مرفوح للارتداد لصيانة سهلة وآمنة.

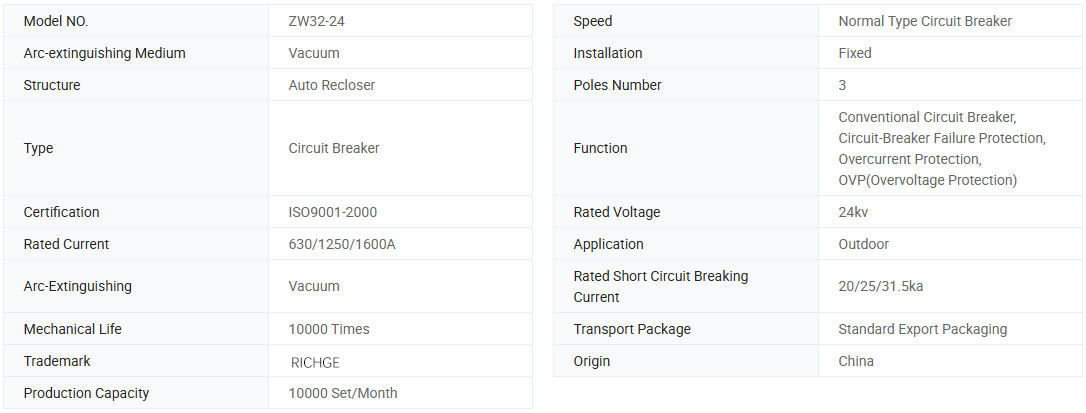

المعلومات الأساسية.

وصف النموذج

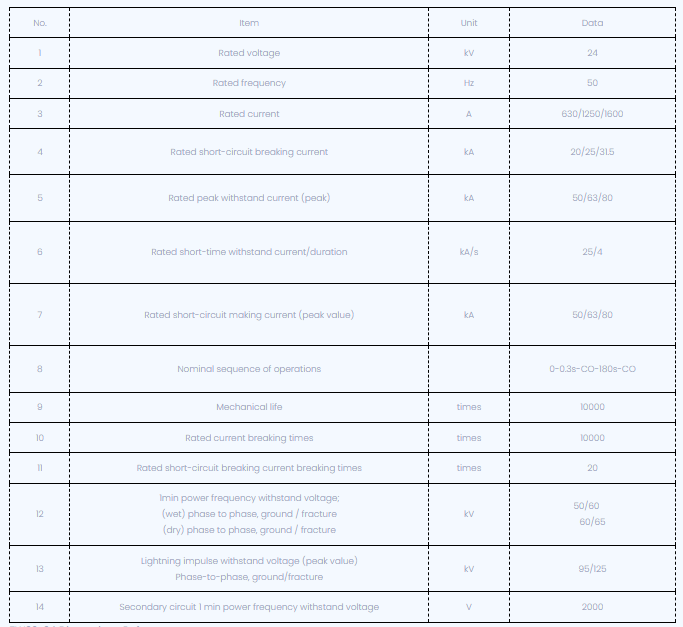

المعلمة الفنية

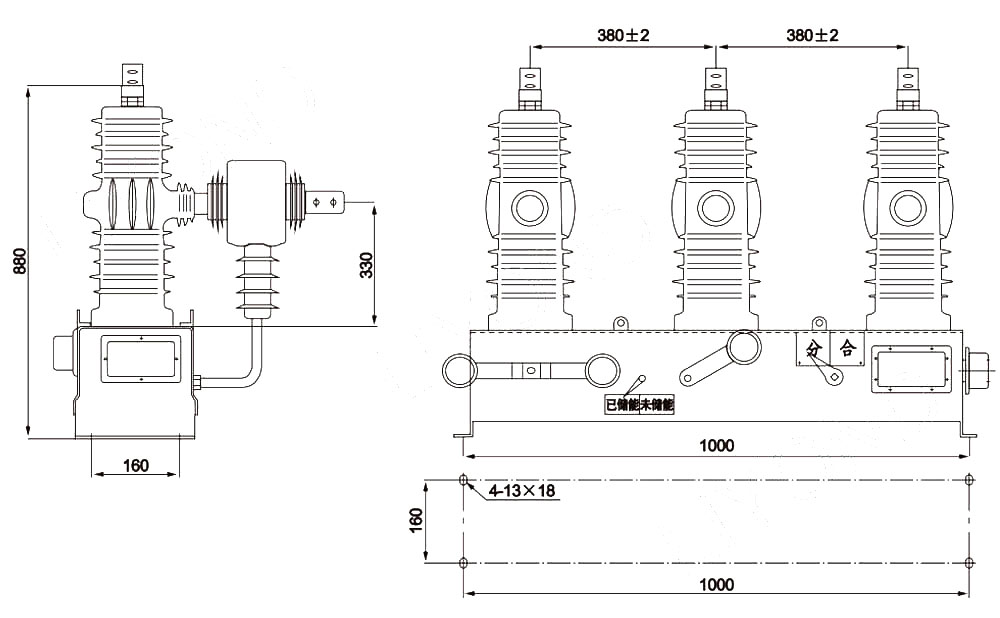

الخطوط العريضة لرسم البعد

ZW32-24 مرجع الأبعاد

عند الطلب ، يرجى تحديد نوع المنتج ، والاسم ، والكمية ، والتيار المصنّف ، ومصنّف الدائرة القصيرة ، النسبة الحالية للمحول الحالي ، وضع التشغيل والجهد التشغيلي ، إلخ.

ظروف العمل

1. الارتفاع 1000M ؛

2. درجة حرارة الهواء المحيط هي 45 درجة مئوية ~+65 درجة مئوية ؛ الفرق اليومي في درجة الحرارة هو 25 درجة مئوية.

3. سرعة الرياح ليست أكبر من 35 متر/ثانية ؛

4. شدة الزلزال لا تتجاوز 8 درجات.

5. مستوى التلوث: المستوى الرابع ؛

6. مكان التثبيت: لا يوجد خطر على الانفجار الجاف القابل للاشتعال ، مكان التآكل الكيميائي.

التعليمات

س 1: هل أنت شركة تصنيع أم تاجر؟

A1: نحن الشركة المصنعة المحترفة الرائدة.

س 2: ما هي مدة دورة التسليم الخاصة بك؟

A2: يعتمد ذلك على متطلبات المنتج وكمية. بشكل عام ، هناك حاجة إلى 5 إلى 10 أيام عمل للتسليم

س 3: ما هي خدمة ما بعد البيع؟

A3: يمكننا الإجابة على أسئلة المستخدمين حل مشاكلهم على مدار 24 ساعة في اليوم ، وتقديم دعم فني شامل لجميع منتجاتنا على الفور.

س 4: كيف تحل مشاكل الجودة؟

A4: يرجى تقديم صور مفصلة لمشاكل الجودة. ستقوم إدارات التفتيش الفنية والجودة لدينا بتحليلها. سنقدم حلاً مرضًا في غضون يومين.

س 5: هل تقبل الخدمات المخصصة؟

A5: نحن نقدم خدمات OEM/ODM ويمكننا طباعة شعارك على المنتجات. يمكن لفريقنا التقني والاقتباس المهني توفير مشاريع مرضية وفقًا للرسومات والمعلمات الخاصة بك.
