جهاز التبديل الأرضي

التطبيقات والوظائف

يتم استخدام جهاز التبديل الأرضي في المحطات الفرعية ، ومحطات الطاقة ، والأنظمة الكهربائية الصناعية لتعزيز السلامة أثناء تشغيل وصيانة مفاتيح المفاتيح عالية الجهد. تتمثل وظيفتها الأساسية في منع التشغيل العرضي أو غير المصرح به لمفتاح الأرض بينما لا تزال المعدات عالية الجهد تنشيطًا ، وبالتالي حماية الموظفين والمعدات من المخاطر الكهربائية.

في المحطات الفرعية ، يضمن جهاز التعشيق إغلاق مفتاح الأرض فقط بعد التأكيد على أن المفاتيح الأخرى ذات الصلة (مثل قواطع الدوائر أو العوامل) في الموضع الصحيح ، مما يضمن العزلة المناسبة للنظام الكهربائي. هذا أمر بالغ الأهمية بشكل خاص عند تبديل أو قواطع الدوائر أو المحولات أو العزلات لمنع المواقف الخطرة التي قد لا تزال الدائرة المؤرضة تحمل التيار الكهربائي. في محطات توليد الطاقة ، يخدم جهاز التعشيق غرضًا مشابهًا من خلال منع المشغلين من تأسيس معدات الجهد العالي بينما لا يزال متصلاً بشبكة الطاقة ، مما يقلل من خطر الصدمة الكهربائية أثناء أعمال الصيانة.

يتضمن جهاز التبادل الأرضي عادةً تعشيقًا ميكانيكيًا أو عناصر التحكم الإلكترونية التي تمنع تشغيل مفتاح الأرض ما لم يتم استيفاء الظروف الآمنة. قد يشمل ذلك ضمان فتح مفتاح الفصل أو إزالة الجهاز. قد تتضمن بعض الأنظمة أيضًا مؤشرات أو أجهزة إنذار تقوم بإخطار المشغلين عندما تكون الظروف آمنة لتشغيل مفتاح الأرض.

رسم تخطيطي للتجميع

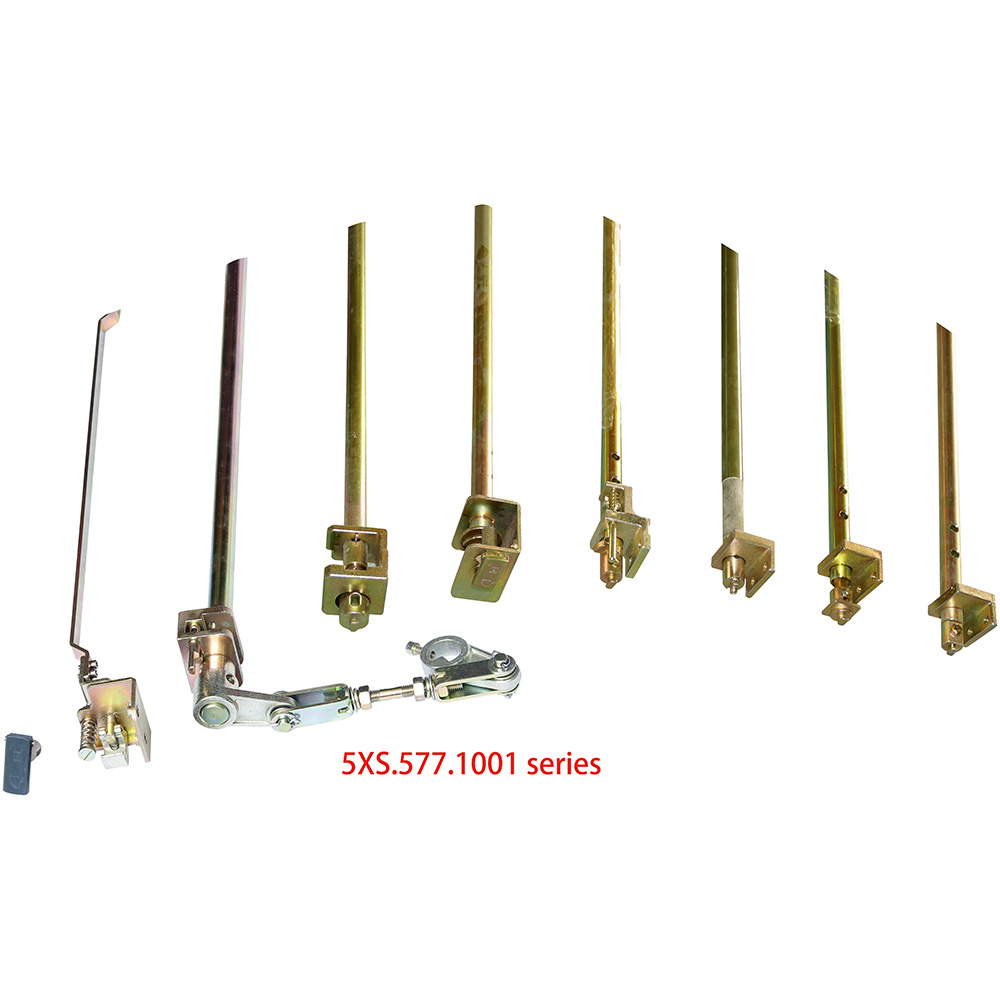

5xs.577.1001
5xs.577.1002/5xs.577.1002.1
5xs.577.1003 (باب مزدوج)/ 5xs.577.1003.1 (باب واحد)
5xs.577.1004 (باب مزدوج)/ 5xs.577.1004.1 (باب واحد)
