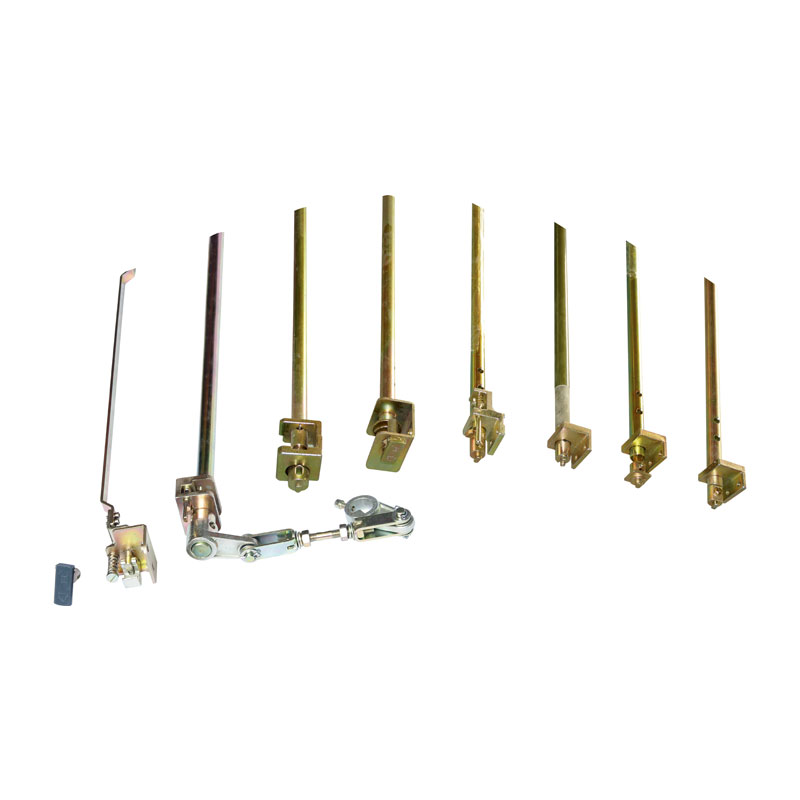

آلية التبديل الأرضي للمفاتيح الكهربائية

التطبيقات والوظائف

تُستخدم آلية التبديل الأرضية لمجموعة المفاتيح الكهربائية في المحطات الفرعية ومحطات الطاقة والأنظمة الكهربائية الصناعية لتعزيز السلامة أثناء تشغيل وصيانة المفاتيح الكهربائية ذات الجهد العالي. وتتمثل وظيفته الأساسية في منع التشغيل العرضي أو غير المصرح به للمفتاح الأرضي أثناء استمرار تنشيط المعدات ذات الجهد العالي، وبالتالي حماية الأفراد والمعدات من المخاطر الكهربائية.

في المحطات الفرعية، يضمن جهاز التعشيق عدم إمكانية إغلاق المفتاح الأرضي إلا بعد التأكد من أن المفاتيح الأخرى ذات الصلة (مثل قواطع الدائرة أو العوازل) في الموضع الصحيح، مما يضمن العزل المناسب للنظام الكهربائي. يعد هذا أمرًا بالغ الأهمية بشكل خاص عند تبديل أو تأريض قواطع الدائرة أو المحولات أو العوازل لمنع المواقف الخطيرة حيث قد تظل الدائرة المؤرضة تحمل تيارًا كهربائيًا. في محطات الطاقة، يخدم جهاز التعشيق غرضًا مشابهًا عن طريق منع المشغلين من تأريض المعدات ذات الجهد العالي بينما لا تزال متصلة بشبكة الطاقة، وبالتالي تقليل خطر حدوث صدمة كهربائية أثناء أعمال الصيانة.

يشتمل جهاز التعشيق الأرضي للمفتاح عادةً على أقفال تعشيقية ميكانيكية أو أدوات تحكم إلكترونية تمنع تشغيل المفتاح الأرضي ما لم يتم استيفاء الشروط الآمنة. يمكن أن يشمل ذلك التأكد من أن مفتاح قطع الاتصال مفتوح أو إلغاء تنشيط الجهاز. قد تتضمن بعض الأنظمة أيضًا مؤشرات أو إنذارات تُعلم المشغلين عندما تكون الظروف آمنة لتشغيل المفتاح الأرضي.

من خلال التأكد من أن تأريض المعدات يتم فقط في ظل الظروف المناسبة، فإن جهاز التعشيق يساعد على تبسيط عمليات الصيانة، وتقليل الأخطاء البشرية، وتعزيز السلامة التشغيلية. إنها ميزة أمان أساسية للحفاظ على موثوقية وأمن الأنظمة الكهربائية، خاصة في البيئات ذات الجهد العالي.

رسم تخطيطي للتجميع

5XS.363.010
5XS.363.010.1
5XS.363.010.2
5XS.363.010.3
5XS.363.010.3D
5XS.363.010.4
5XS.363.010.5
5XS.363.010.6D
5XS.363.010.7
5XS.363.010-241/242

ملحوظة:

يحتوي ذراع الدوران الخاص بتجميع الوصلات التسلسلية 22 على حجمين: مسافة مركزية تقليدية تبلغ 60، إذا كان العميل يحتاج إلى مسافة مركزية تبلغ 80، فيرجى التوضيح عند الطلب.
