تزود مفتاح سكين عزل الطاقة في الهواء الطلق في الهواء الطلق من خلال مفاتيح فصل الجدار

هيكل ومبدأ العمل

     يتم تثبيت الجزء الموصل من GN19-12/400 ، 630 ، 1000 ، 1250 نوع مفتاح قطع الاتصال على القاعدة من قبل اثنين من العوازل عمود لكل مرحلة. (GN19-12C/400 ، 630 ، 1000 ، 1250 يحتوي على عازل عمود واحد وعازل واحد لخزف الغلاف.) يتم تثبيت المراحل الثلاث بالتوازي ، ويتألف الجزء الموصل من اتصالات ثابتة لسكاكين الاتصال وحاملي الاتصال (أو القضبان الموصلة). يتم توصيل كل مرحلة من مراحل سكين التلامس بوسط عازل التعادل ، وعازل التعادل وتثبيتها على قاعدة المغزل المتصلة. يتم توصيل المغزل بقضيب التوصيل (المقدم من المستخدم) ونوع CS6-1 من آلية الحركة من خلال المقبض. يتكون سكين التلامس المتواصل من لوحين نحاسيين مشقوقين ، مما لا يزيد فقط من مساحة تبديد الحرارة في سكين التلامس لخفض درجة الحرارة السفلية ، ولكن أيضًا يحسن القوة الميكانيكية لسكين التلامس ، بحيث يتم تحسين الاستقرار الديناميكي للمفتاح. يتم تركيب أحد طرفي سكين التلامس على كتلة التلامس (أو على قضيب موصل) بواسطة الترباس (سيارة من Shaw). GN19-12/1000 ، 1250 في ملامسة تثبيت لوحة القفل المغناطيسي ، بالإضافة إلى الغرض من لوحة القفل المغناطيسية هو أنه عندما يكون تيار الدائرة القصيرة الكبيرة لتعزيز سكين التلامس الأخدود بين | جاذبية. GN19-12/400 ، 630 مفاتيح قطع الاتصال لها حد صغير من خلال التيار ، لذلك ليست هناك حاجة لإضافة لوحة قفل مغناطيسية.

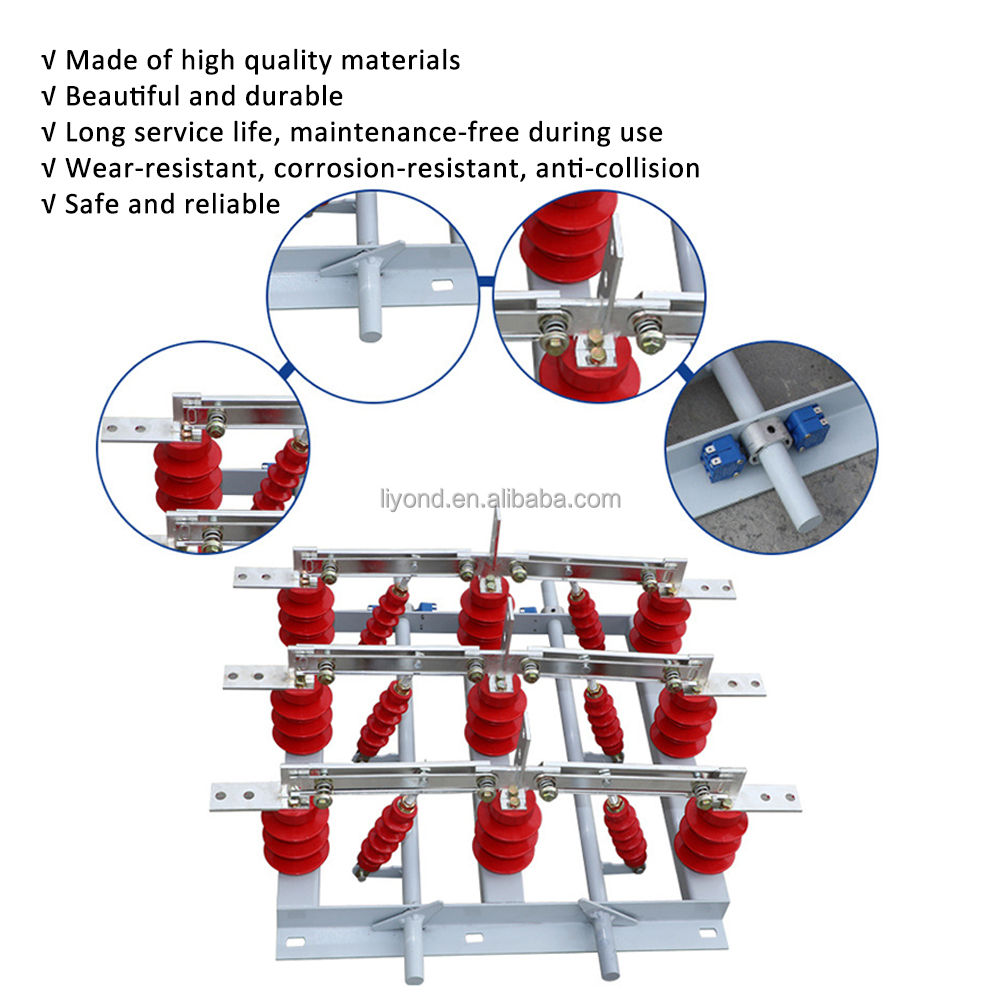

سمات رئيسية

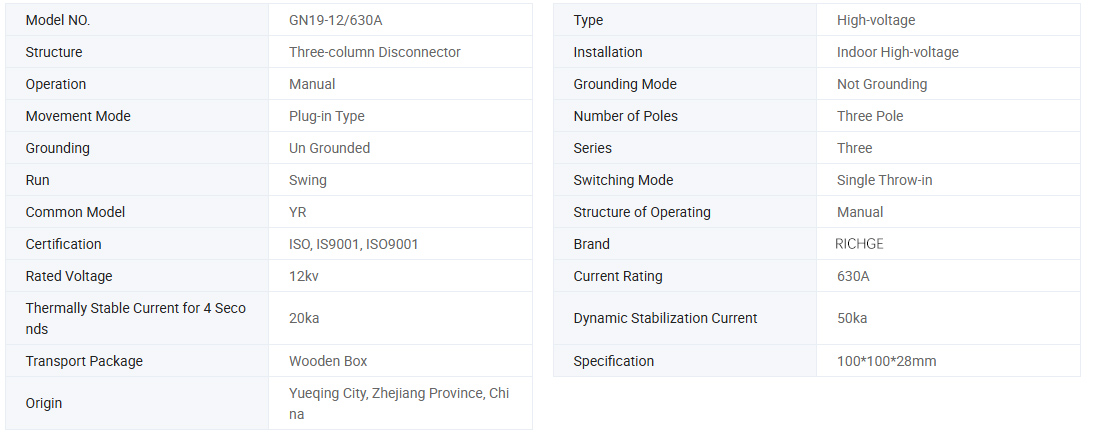

المعلمة الفنية

نموذج	الجهد المقنن (كيلو فولت)	تصنيف التيار (أ)	تصنيف الوقت القصير للتيار (The / 4S)	تصنيف الذروة الصلبة التيار (ال)
GN19-12 / 400-122.5	12	400	12.5	31.5
GN19-12 / 630-20	12	630	20	50
GN19-12 / 1000-31.5	12	1000	31.5	80
GN19-12 / 1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

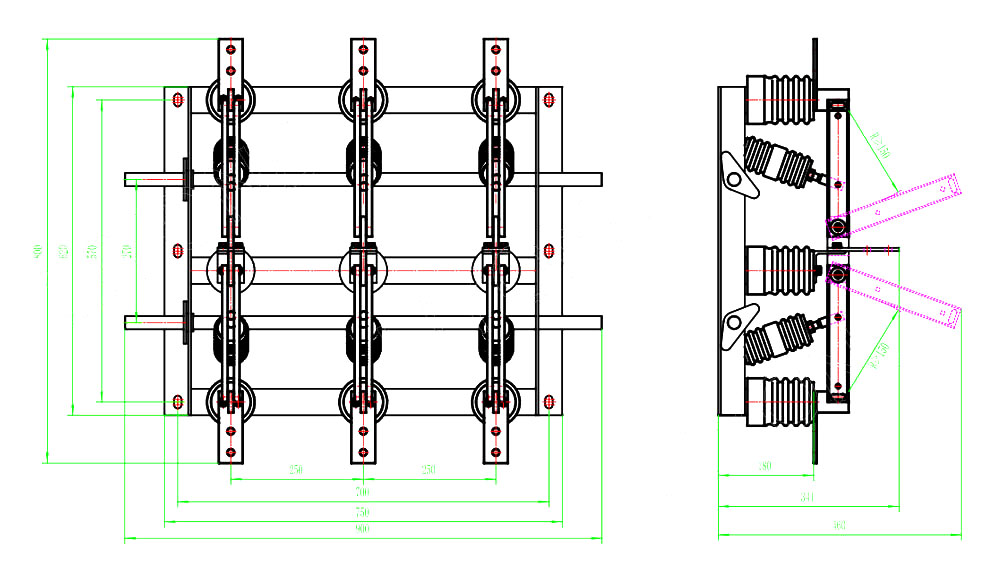

رسم

استخدام الظروف البيئية

1. الحد الأعلى لدرجة الحرارة المحيطة +40 ℃ ، الحد الأدنى -l0 ℃ ، ملاحظة: السماح للتخزين والنقل عند -25 ℃

2. الارتفاع لا يزيد عن 1000 متر

3. الرطوبة النسبية: المتوسط ​​اليومي ليس أكثر من 95 ٪ ، وهو المتوسط ​​الشهري لا يزيد عن 90 ٪

4. ضغط بخار الماء: لا يزيد المتوسط ​​اليومي عن 2.2 × 10-3MPa ، وهو المتوسط ​​الشهري ليس أكثر من 1.8 × 10-3MPa

5. يجب أن يكون الهواء المحيط خاليًا من الغازات المآمجة أو القابلة للاحتراق ، وبخار الماء وغيره من التلوث الواضح.

6. لا اهتزاز منتظم وعنف.

ملاحظة: يرجى الرجوع إلى الشركة المصنعة لحل المشكلة إذا لم تكن تتماشى مع الشروط المذكورة أعلاه

ترتيب التعليمات

● قبول OEM و ODM: نعم

● الشهادة: CE ، تقارير الاختبار

● وقت الإنتاج: 7 ~ 12 يوم عمل

● فترة الضمان: 12 شهرًا

● وقت التسليم: 15 يومًا

● عند طلب هذا المفتاح ، يرجى الإشارة إلى مواصفات النموذج ، والجهد المقنن ، والبيانات الحالية المقدرة وغيرها من البيانات الفنية.

● إذا كانت هناك متطلبات خاصة ، فيمكنك التفاوض على حلها.
