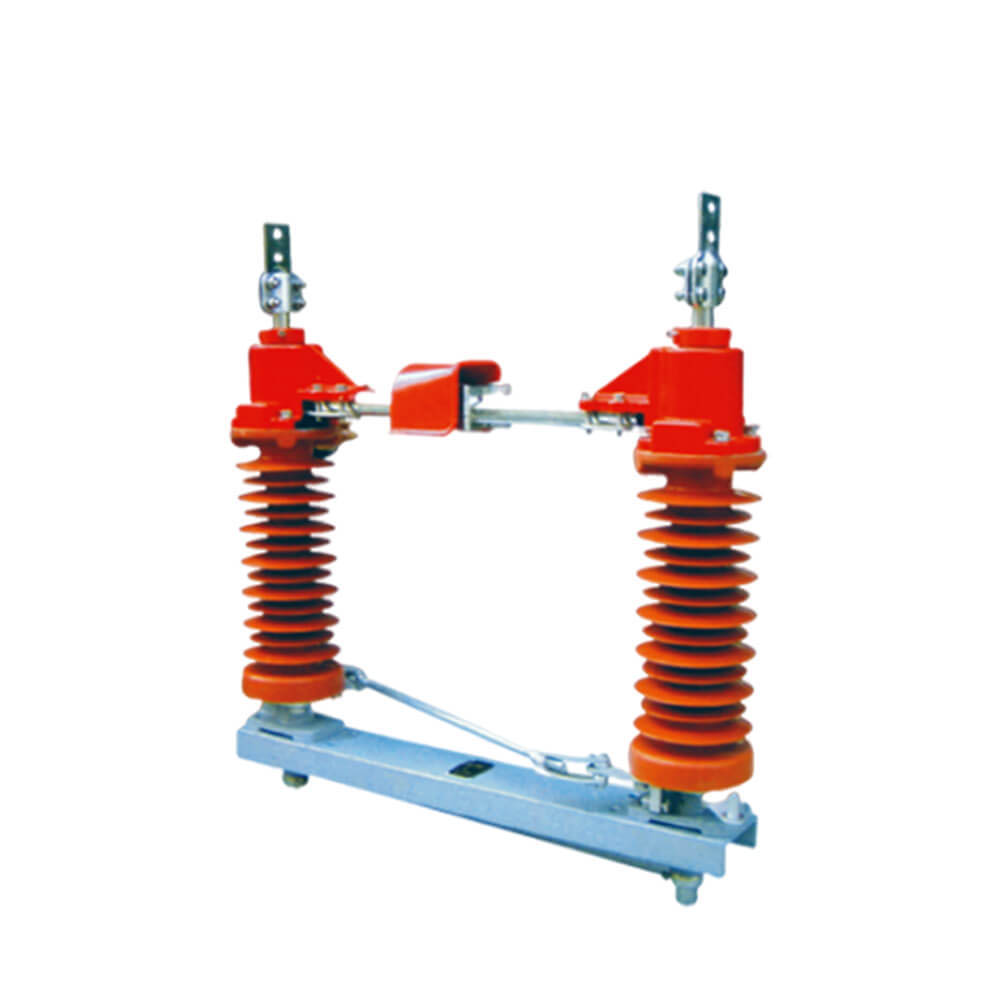

فاصل كهربائي للتيار المتردد من سلسلة GW4 بقدرة 12 كيلو فولت 40.5 كيلو فولت معزول بقطب واحد

GW4-12(40.5) مفتاح فصل الجهد العالي الخارجي

  يعتبر فاصل الجهد العالي جهاز تبديل مهم في النظام الكهربائي لمحطة الطاقة والمحطة الفرعية، والذي يجب استخدامه مع قاطع دائرة الجهد العالي. يتم استخدامه لتوصيل أو قطع أو تغيير خطوط معدات الجهد العالي تحت حالة الجهد والحمل. وظائفها الرئيسية هي: ضمان سلامة الأجهزة والأجهزة الكهربائية ذات الجهد العالي في أعمال الصيانة، لعزل الجهد، لا يمكن استخدامه وقطعه، ولا يمكن استخدام تيار تحميل الإدخال وتيار الدائرة القصيرة إلا في بعض عمليات التبديل التي لا تنتج قوسًا قويًا، أي أنه ليس لديه وظيفة إطفاء القوس؛ وفقًا لموقع التثبيت، يمكن تقسيمها إلى النوع الداخلي والنوع الخارجي، وفقًا لعدد أعمدة العزل، ونوع العمود المفرد، ونوع العمود المزدوج، ونوع ثلاثة أعمدة، مع معدات اختيارية لكل مستوى جهد.

  يتم استخدام مفتاح فصل الجهد العالي للتيار المتردد الخارجي GW4-12(40.5) لفتح وإغلاق الدائرة ذات الجهد الكهربي ولكن بدون تحميل 50/60 هرتز، 12(40.5) كيلو فولت. إنه يتوافق مع معايير IEC129-1984 AC Disconnect Switch وEarthing Switch وGB1985 والمعايير النسبية الأخرى.

آلية العمل

  يمكن أن يضمن فاصل الجهد العالي سلامة الأجهزة والأجهزة الكهربائية ذات الجهد العالي في أعمال الصيانة، ويلعب دور عزل الجهد. لا يمكن استخدامه لقطع التيار وتحميل الإدخال وكسر تيار الدائرة القصيرة. لا يمكن استخدامه إلا في بعض عمليات التبديل التي لا تنتج قوسًا قويًا، أي أنه لا يحتوي على وظيفة إطفاء القوس. وفقًا لمواقع التثبيت المختلفة، يمكن تقسيمها إلى نوع داخلي ونوع خارجي، ويمكن تقسيمها إلى نوع داخلي ونوع خارجي وفقًا لعدد أعمدة العزل، نوع العمود، ونوع العمود المزدوج، ونوع ثلاثة أعمدة، مع معدات اختيارية لكل مستوى جهد. يمكنها أيضًا عزل الجزء الذي يتم إيقاف تشغيله لجهاز توزيع الجهد العالي بشكل موثوق عن الجزء المباشر، وذلك لضمان سلامة أعمال الصيانة. جميع جهات الاتصال الخاصة بفاصل الجهد العالي مكشوفة في الهواء مع نقاط انقطاع واضحة. لا يحتوي جهاز الفصل على جهاز إطفاء القوس، لذلك لا يمكن استخدامه لقطع تيار الحمل أو تيار الدائرة القصيرة. خلاف ذلك، تحت تأثير الجهد العالي، ستنتج نقطة الانهيار قوسًا قويًا، يصعب إخماده بنفسه، بل وقد يتسبب في وميض كهربائي (ماس كهربائى بين المراحل أو المراحل)، وحرق المعدات وتعريض السلامة الشخصية للخطر. إنه حادث خطير "لسحب فاصل الفصل مع الحمل".

  يمكن أيضًا استخدام فاصل الجهد العالي لتبديل بعض الدوائر لتغيير وضع تشغيل النظام. على سبيل المثال، في دائرة ناقل مزدوج، يمكن استخدام فاصل الجهد العالي لتحويل دائرة التشغيل من ناقل إلى آخر.

ميزة الهيكل

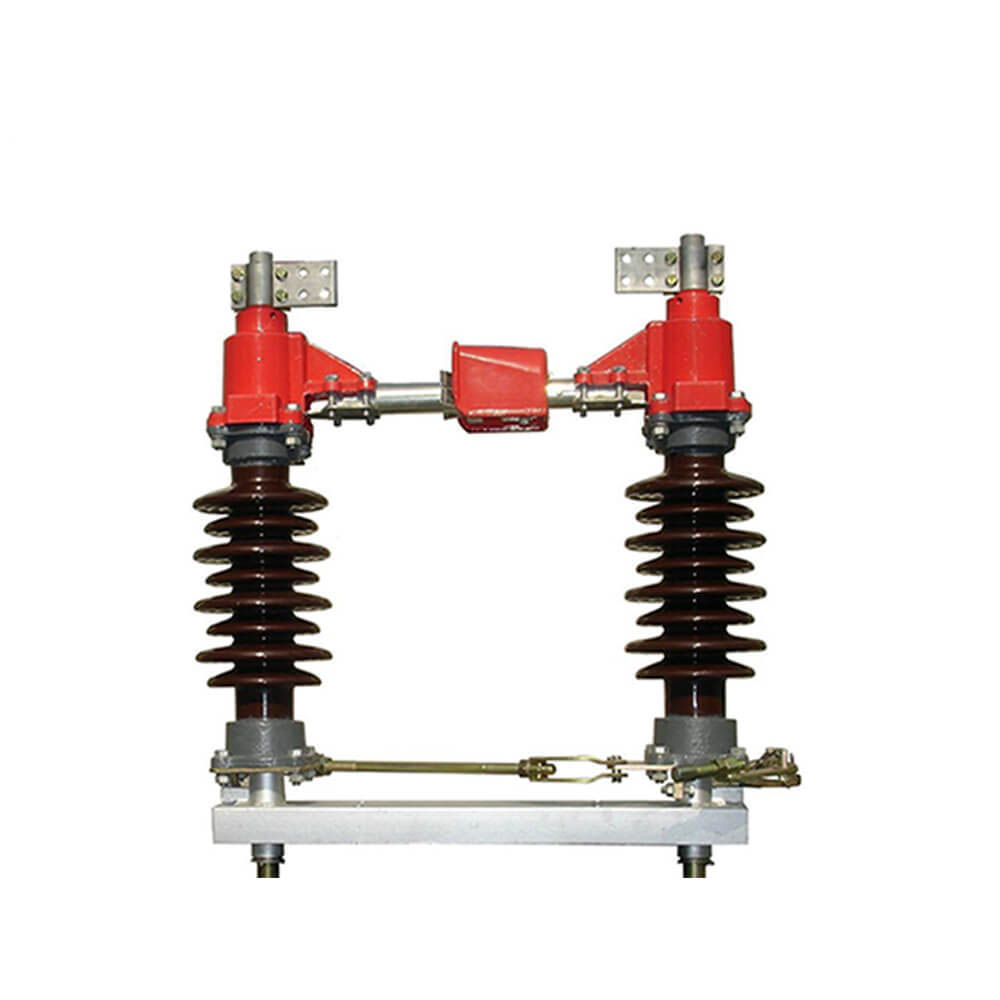

 يتكون مفتاح الفصل هذا من قاعدة ودعامة عازلة ومواد كهربائية وآلية تشغيل. يوجد دعامتان على كل عمود، ويتم تركيب شفرة كهربائية أعلى كل دعامة وتكون نقطة توصيل الشفرتين بين الدعامتين. مع قيادة آلية التشغيل، يمكن للشفرتين أن تدورا أفقيًا بمقدار تسعين درجة للإغلاق. يمكننا توصيل ثلاثة مفاتيح فصل أحادية القطب بمفتاح ربط ثلاثي الأقطاب من خلال قضيب الارتباط البيني. يمكن مطابقة مفتاح الفصل هذا مع الآلية اليدوية من النوع CS11 أو النوع CS17، وبالتالي، يمكن استخدام CS17 في مفتاح القطع مع تركيب التأريض. (يمكن تركيب آلية المحرك وفقًا لمتطلبات المستخدم)، هيكل معقول، تشغيل مرن؛ تركيب مريح، قادر على استخدام قطب واحد أو ثلاثة أقطاب؛ مسافة اتصال واسعة، عزل آمن وموثوق. نوع التأريض مرن وفقًا لمتطلبات المستخدم، ويمكن اختيار التأريض الفردي أو التأريض المزدوج أو بدون التأريض.

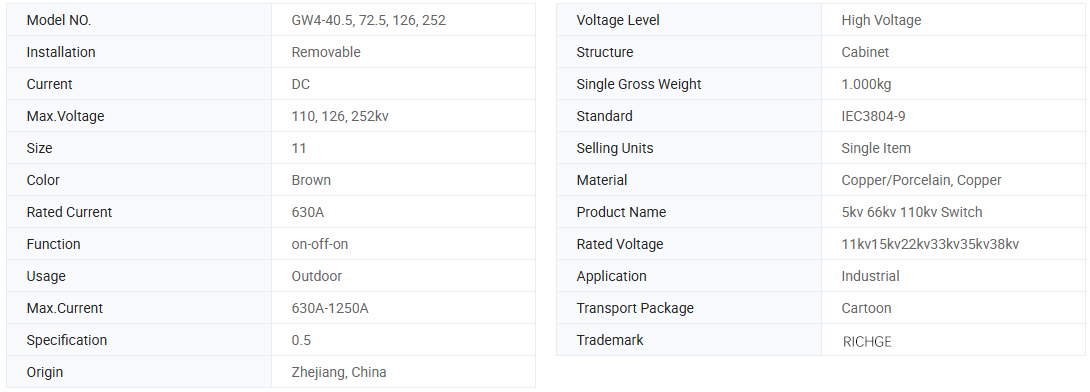

معلومات أساسية.

المعلمة الفنية

نموذج	الجهد المقدر (كيلو فولت)	التصنيف الحالي (أ)	تحمل التيار (كا)	4s وقت قصير تحمل التيار (كا)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

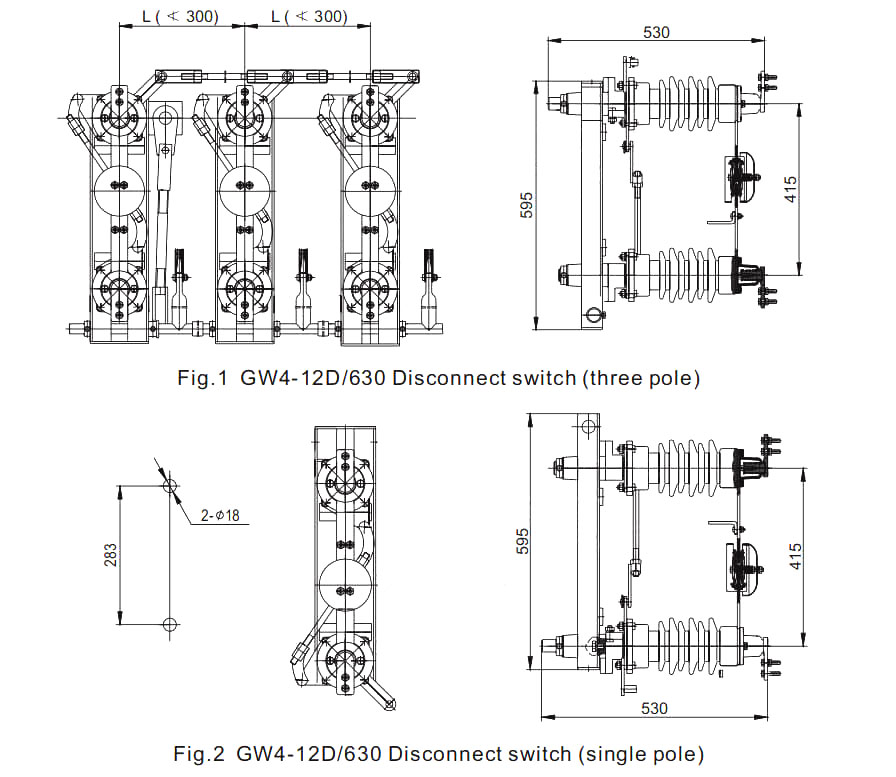

· رسم

استخدام الظروف البيئية

1. الارتفاع: ≥3000m؛

2. درجة الحرارة المحيطة: -25°C~+40°C;

3. سرعة الرياح: ≥35m/s؛

4. درجة التلوث: ≥III؛

5. شدة الزلزال: ≥8 درجة؛

6. يجب أن تكون المناسبات المناسبة خالية من المواد القابلة للاشتعال والمتفجرات والغازات الكاوية.

تعليمات الطلب

● قبول صانعي القطع الأصلية وأوديإم: نعم

●الشهادة: CE، تقارير الاختبار

●وقت الإنتاج: 7 ~ 12 يوم عمل

●فترة الضمان: 12 شهرًا

● مدة التسليم : 15 يوم

●عند طلب هذا المفتاح، يرجى الإشارة إلى مواصفات النموذج والجهد المقنن والتيار المقنن والبيانات الفنية الأخرى.

●إذا كانت هناك متطلبات خاصة، يمكنك التفاوض لحلها.
