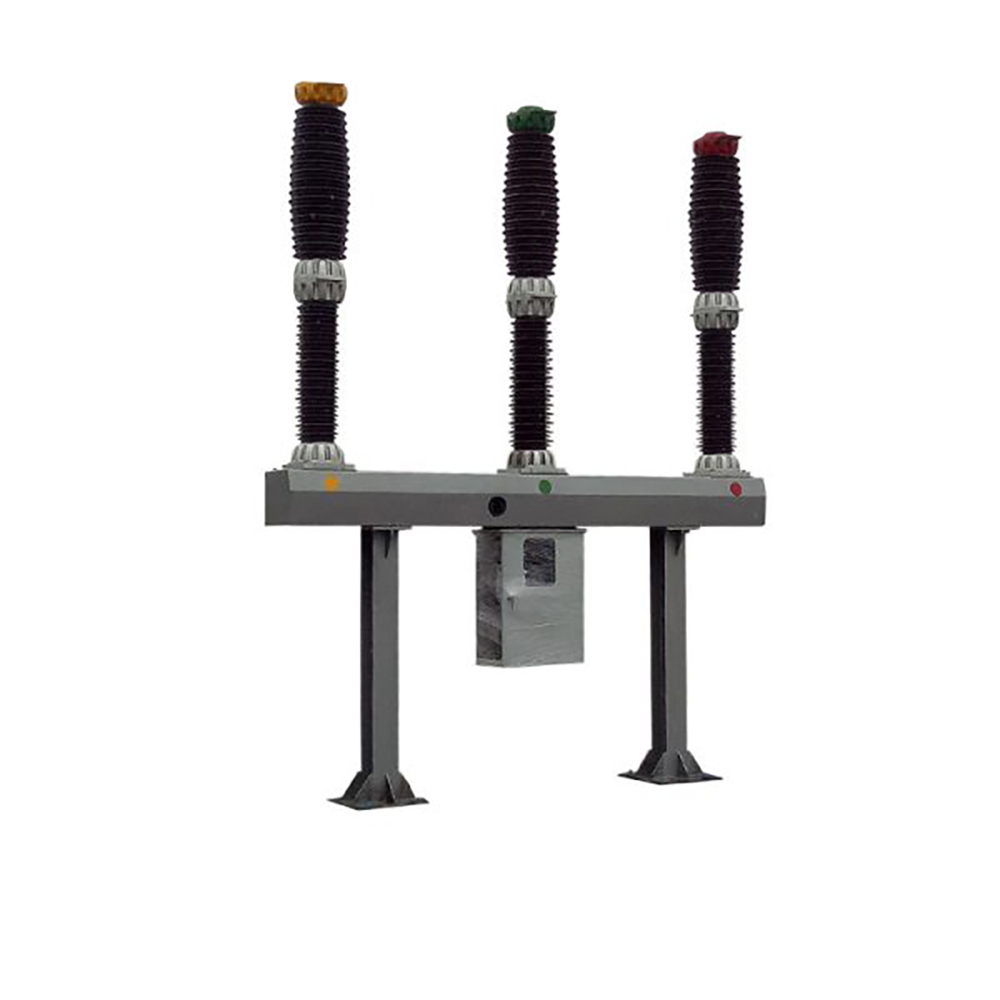

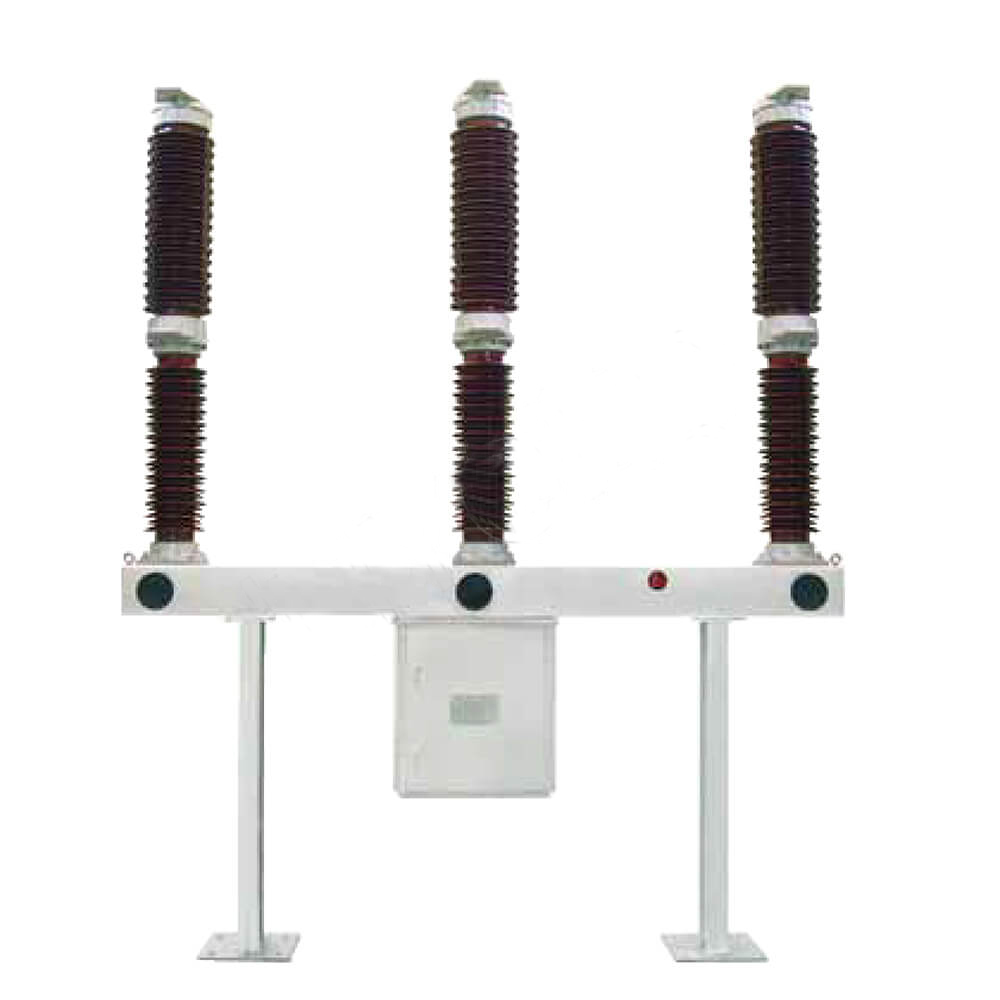

LW36-126 110KV 126KV قاطع دائرة SF6 في الهواء الطلق

LW36-126 110KV 126KV قاطع دائرة SF6 في الهواء الطلق

LW36-126/145 هو جهاز مشترك بما في ذلك قاطع دائرة الخزان المباشر SF6 مع تقنية انقراض القوس الذاتي. إنه قادر على التشغيل العادي ويمكن استخدامه أيضًا كقاطع دوائر توصيل. آلية تشغيل الربيع الجديدة تضمن موثوقية وسلامة عالية.

يعد قاطع دائرة SF6 عالي الجهد LW36-126/3150-40 عبارة عن قاطع دوائر في الهواء الطلق مصمم لأنظمة AC عالية الجهد. إنه مثالي للاستخدام في الشبكات الكهربائية مع جهد أقصى قدره 145 كيلو فولت وتردد مصنف 50 هرتز. يتم استخدام قاطع الدائرة هذا لمقاطعة التيارات المصنفة ، أو التيارات الصدع ، أو لتبديل الدوائر ، وتوفير التحكم الأساسي والحماية لأنظمة الطاقة. كما أنه مناسب للاستخدام كقاطع رابط في الترابط الشبكي.

يستخدم هذا المنتج SF6 غازًا ككل من القوس الذي يطفئ ووسائل العزل. وهي مزودة بأحدث تقنية إطفاء القوس ذاتية الإنجاز وتتميز بآلية جديدة تديرها نابض. يوفر LW36-126/3150-40 حياة كهربائية طويلة وجهد منخفض التشغيل وضوضاء منخفضة وموثوقية عالية ، مما يجعلها الخيار الأكثر موثوقية لمناطق الارتفاع على ارتفاع أو 132 كيلو فولت. يمكن أيضًا استبدال المنتجات المستوردة من نفس النوع.

الميزات الهيكلية

يعتمد قاطع الدائرة على عمود خزف من ثلاثة مراحل. تم تجهيز المراحل الثلاث بآلية تشغيل زنبركية ، والتي يتم ترتيبها مركزيًا وتشغيلها من ثلاث مراحل ، وبالتالي فإن المظهر جديد ورائع. يستخدم قاطع الدائرة غاز SF6 كوسط عزل وقوس إطفاء. أثناء التشغيل ، يتم توصيل غاز SF6 ذو القطب الثلاثة من قاطع الدائرة ، ويتم استخدام ترحيل الكثافة من نوع المؤشر لمراقبة تقدمه في الضغط والكثافة. نظرًا لمبدأ إطفاء قوس الطاقة الذاتي والتصميم الأمثل في نظام حركة قاطع الدائرة ، يتم تحسين الكفاءة الميكانيكية بشكل فعال وتقليل أعمال التشغيل ؛

أداء كسر ممتاز والحياة الكهربائية الطويلة ؛

تم تصنيع إطار التثبيت والدعم من لوحات فولاذية عالية الجودة عازمة ككل. المعالجة السطحية تتبنى عملية جلفنة الساخنة. جميع السحابات المكشوفة مصنوعة من مواد عالية القوة وأجزاء قياسية من الفولاذ المقاوم للصدأ. قذيفة مربع الآلية مصنوعة من الفولاذ المقاوم للصدأ ، وبالتالي فإن المنتج لديه مقاومة تآكل ممتازة. موثوقية ميكانيكية عالية ويمكن تشغيلها بشكل متكرر ؛

بسبب قوة العزل العالية المتأصلة لغاز سداسي فلوريد الكبريت وحركة التلامس المثلى لقاطع الدائرة ، يكسر قاطع الدائرة التيار السعة دون حكم ؛ مستوى العزل الخارجي مرتفع ، تم تصميم العزل الخارجي بمسافة زحف كبيرة ، ومسافة نسبة الزحف هي 31 مم/كيلو فولت ، وأداء مقاومة الأوساخ ممتاز. يمكن أن تعمل أيضًا بأمان في البيئات القاسية ؛

قدرة حمل حالية قوية: يتم إجراء اختبار ارتفاع درجة الحرارة وفقًا لـ 1.2 ضعفًا للتيار المصنوع من 3150 أ ، أي 3780 أ ، ولا يزال هناك هامش كبير لارتفاع درجة الحرارة في كل نقطة ؛

المظهر العام للمنتج مضغوط ، والتثبيت في الموقع والتكليف مريح ، وعبء عمل الصيانة صغير.

التطبيقات:

حماية شبكة الطاقة: تستخدم على نطاق واسع في 132 كيلو فولت أو شبكات الطاقة الجهد أعلى للحماية والتحكم.

عمليات التبديل: مناسبة لتبديل الدوائر وكقاطع رابط في اتصالات نظام الطاقة.

استخدام الارتفاع: مثالي للاستخدام في مناطق الارتفاع بسبب تصميمه القوي والتكنولوجيا المتقدمة.

الظروف البيئية للاستخدام

الظروف البيئية العادية للاستخدام تلبية المتطلبات التالية:

أ) درجة حرارة الهواء المحيط -25 ℃ (-40 ℃) ~ +40 ℃ ؛

ب) الارتفاع ≤2500m (2000 م) ؛

ج) سرعة الرياح ≤34m/s ؛

د) الفرق اليومي في درجة الحرارة ≤25 ℃ ؛

ه) شدة أشعة الشمس ≤1000W/م ؛

و) مستوى مقاومة الزلزال شدة الزلزال 8 درجات (التسارع الأفقي 0.2G ، التسارع العمودي 0.1G) ؛

ز) سمك الجليد ≤10mm ؛

ح) لا يتجاوز مستوى تلوث الهواء المستوى ⅲ في GB/T 5582 ؛

ط) موقع التثبيت في الهواء الطلق.

إذا كان لدى المستخدم متطلبات خاصة لشروط البيئة الاستخدام ، فيمكنهم التفاوض مع خبراء Liyond.

المعلومات الأساسية.

المعلمات الفنية

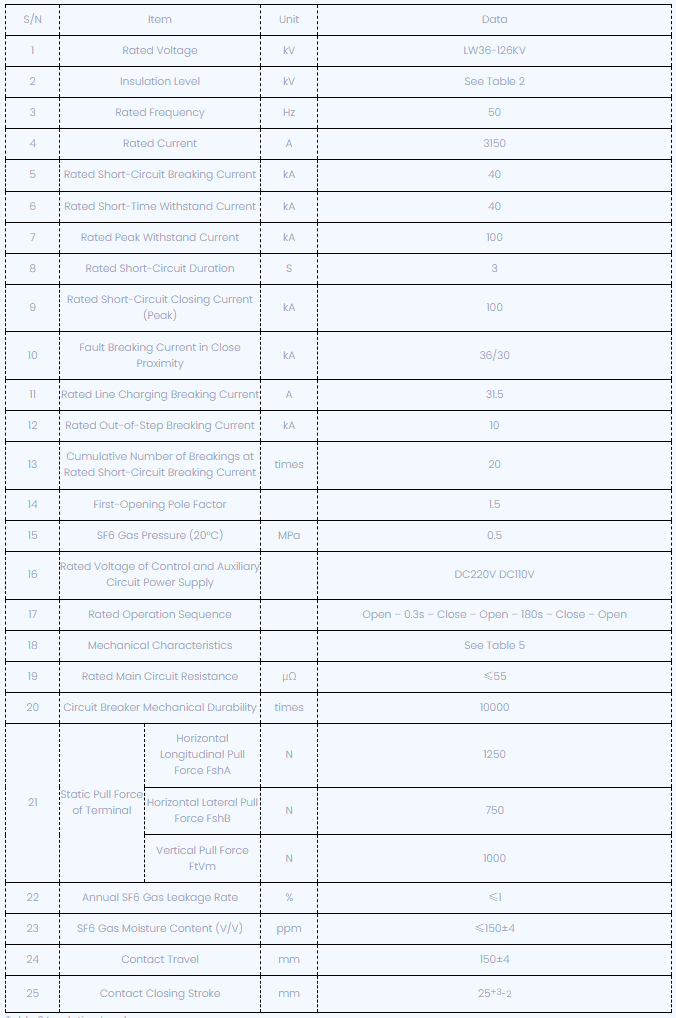

LW36-126 SF6 قاطع الدائرة المعلمات الفنية

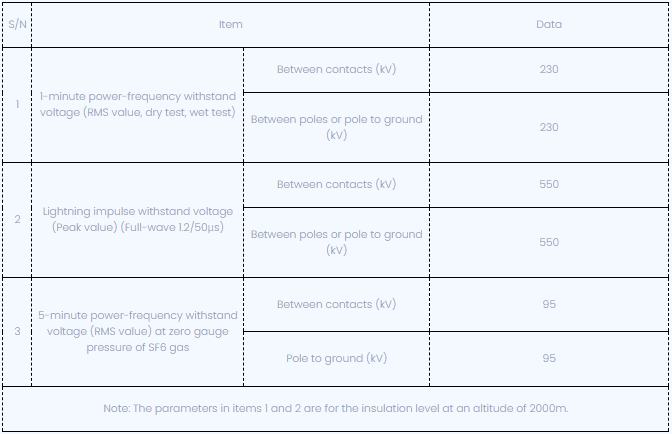

الجدول 2 مستوى العزل

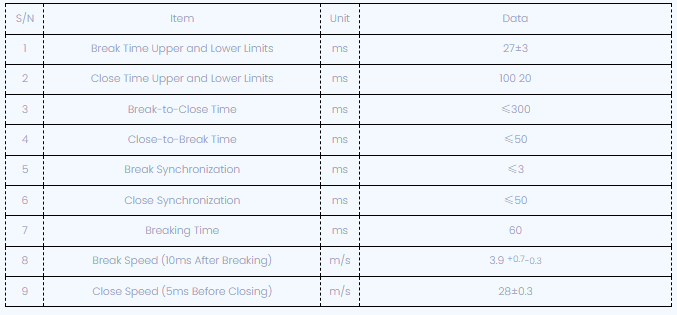

الجدول 3 الخصائص الميكانيكية

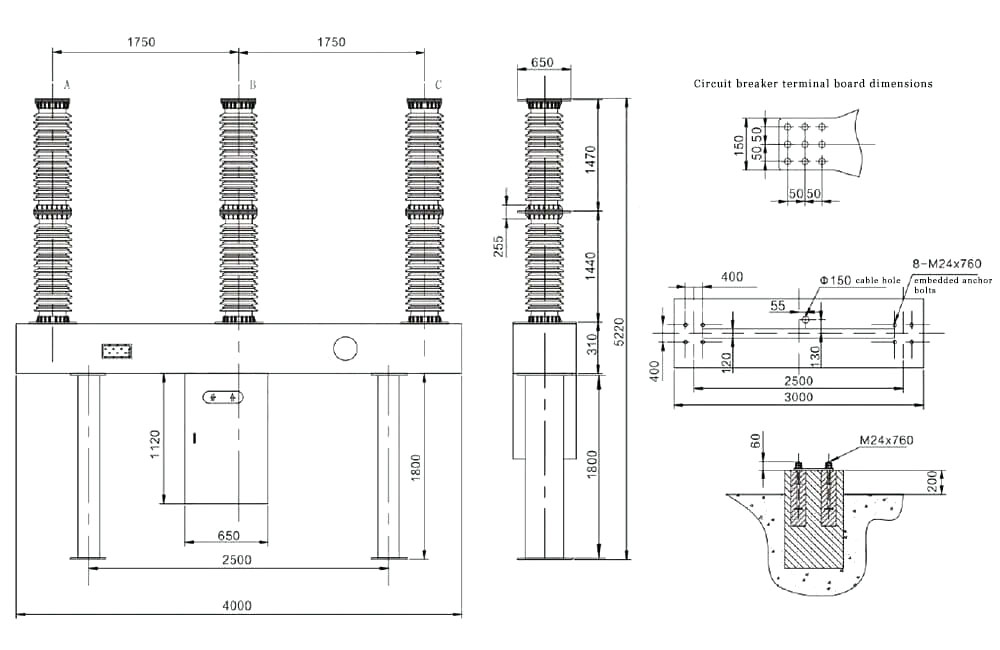

الرسم الفني

LW36 SF6 إشعار قاطع الدائرة

نموذج قاطع الدائرة والمواصفات ؛

المعلمات الكهربائية المقدرة (الجهد ، التيار ، تحطيم تيار ، إلخ)

الظروف البيئية للاستخدام (درجة الحرارة المحيطة ، الارتفاع ، مستوى التلوث البيئي)

المعلمات الكهربائية لدائرة التحكم المقدرة (الجهد المقنن لمحرك تخزين الطاقة ، الجهد المقنن للفتح والإغلاق) ؛

اسم وكمية قطع الغيار والمعدات الخاصة والأدوات المطلوبة (يجب طلبها بشكل منفصل) ؛

اتجاه الأسلاك من المحطة العلوية الأولية.

LW36 SF6 إشعار قاطع الدائرة

نموذج قاطع الدائرة والمواصفات ؛

المعلمات الكهربائية المقدرة (الجهد ، التيار ، تحطيم تيار ، إلخ)

الظروف البيئية للاستخدام (درجة الحرارة المحيطة ، الارتفاع ، مستوى التلوث البيئي)

المعلمات الكهربائية لدائرة التحكم المقدرة (الجهد المقنن لمحرك تخزين الطاقة ، الجهد المقنن للفتح والإغلاق) ؛

اسم وكمية قطع الغيار والمعدات الخاصة والأدوات المطلوبة (يجب طلبها بشكل منفصل) ؛

اتجاه الأسلاك من المحطة العلوية الأولية.
