صمام فحص الضغط المنخفض من سلسلة XTO674 / INA14

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     تشترك سلسلة SOLH XTO674 وINA14 في منصة المنتج المتطابقة، والتي تتميز بضغط تكسير منخفض للغاية وتوافق مزدوج متوسط ​​للهواء المضغوط والماء. يتم تطبيق صمامات الفحص المضمنة هذه على نطاق واسع لمنع التدفق العكسي في دوائر التفريغ وأنظمة الهواء العامة، وهي مناسبة أيضًا لخطوط أنابيب السوائل والمياه ذات الضغط المنخفض. يركز XTO674 على ظروف العمل ذات درجات الحرارة المنخفضة، بينما يغطي INA14 السيناريوهات الصناعية القياسية والمقاومة للتآكل.

 تصنيف الكود النموذجي وقاعدة التسمية

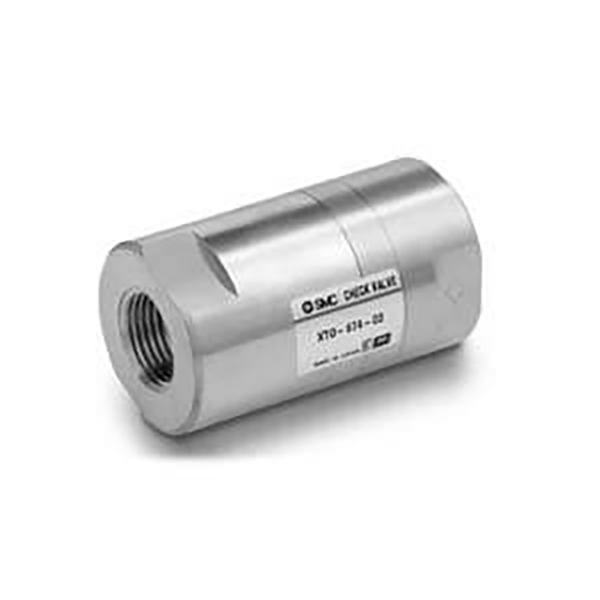

     -- XTO674: جسم نحاسي، إصدار مقاوم لدرجات الحرارة المنخفضة (-30 درجة مئوية أدنى درجة حرارة تشغيل)

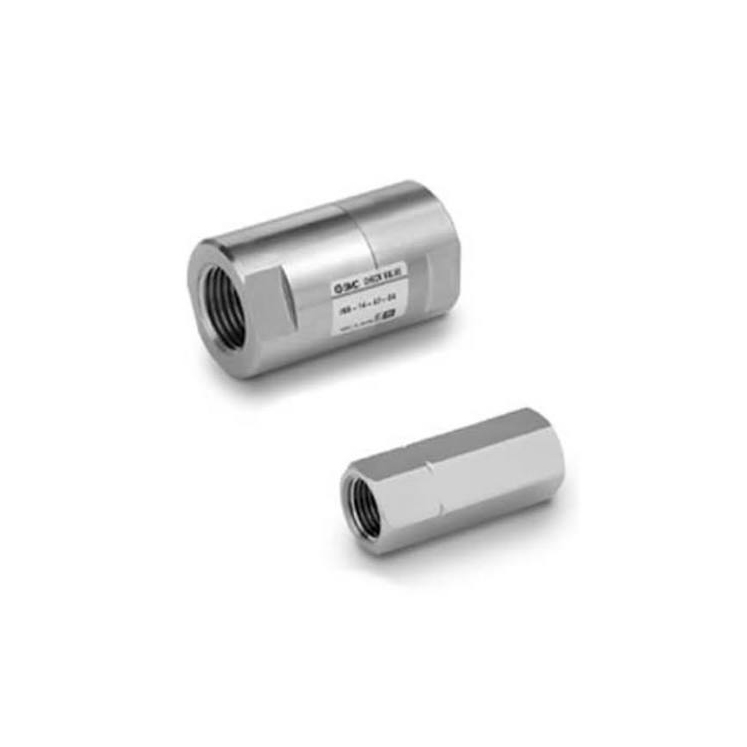

     -- INA14: سلسلة قياسية، هيكل اختياري من النحاس الأصفر / الفولاذ المقاوم للصدأ SUS304، نطاق درجة الحرارة العادية (-5 درجة مئوية كحد أدنى)

     - تعريف لاحقة حجم المنفذ: 01 = Rc1/8"، 02 = Rc1/4"، 03 = Rc3/8"، 04 = Rc1/2"

 المواصفات الفنية العالمية المشتركة

     - ضغط التكسير: 0.01 ميجا باسكال (0.1 بار)، عتبة منخفضة للغاية مثالية للدوائر الفراغية والضغط المنخفض

     - أقصى ضغط إثبات: 1.0 ميجا باسكال

     - الوسائط القابلة للتطبيق: الهواء المضغوط والماء والغاز الخامل المحايد والسائل المحايد

  1. نطاق درجة حرارة التشغيل

     - XTO674: -30 درجة مئوية ~ +80 درجة مئوية (مقاومة للتبريد)

     - INA14: -5 درجة مئوية ~ +80 درجة مئوية

  2. مواد الختم الاختيارية

     -- NBR (قياسي): للهواء والماء النظيف، درجة الحرارة المطبقة -5 ~ 60 درجة مئوية

     -- FKM: مقاوم للزيت ومقاوم لدرجات الحرارة العالية، حتى 80 درجة مئوية

     -- CR: مقاوم للطقس ومقاوم للتآكل، اختياري لسلسلة XTO674

  3. خيارات مواد جسم الصمام

     --XTO674: جسم من النحاس الصلب فقط

     - INA14: نحاس / الفولاذ المقاوم للصدأ SUS304 (جميع الأجزاء المبللة الرئيسية من الفولاذ المقاوم للصدأ)

جدول مقارنة معلمات النموذج النموذجي

مزايا المنتج الأساسية ونطاق التطبيق

 1. ضغط تكسير منخفض للغاية 0.01MPa

     - فتح ثابت تحت حالة فراغ -0.1 ميجاباسكال، يتجنب بشكل فعال فقدان الفراغ والتدفق الخلفي لكوب الشفط / مولد الفراغ.

  2. ختم موثوق ثنائي الاتجاه

     - تدفق سلس للأمام، صفر تسرب عكسي؛ يحمي مضخات التفريغ وصمامات الملف اللولبي والأسطوانات من التلف الناتج عن ارتفاع الضغط العكسي.

  3. هيكل ملولب صغير مضمن

     - يتم تركيبه مباشرة داخل الأنابيب دون دعامات تثبيت إضافية، ويناسب تمامًا مساحة تخطيط المعدات الضيقة المدمجة.

 4. تصميم عالمي مزدوج للهواء والماء

     - متوافق مع كل من الدوائر الهوائية الجافة وخطوط أنابيب المياه السائلة ذات الضغط المنخفض لتقليل أنواع مخزون قطع الغيار.

 5. التوافق الكامل مع نظام الفراغ

     - مناسبة لمعدات اختبار الفراغ وحلقات دوران الفراغ ذات الضغط السلبي النابضة.

إرشادات التثبيت واختيار النموذج

  1. علامة اتجاه التدفق: تتم طباعة سهم "→" على جسم الصمام للإشارة إلى اتجاه التدفق المتوسط؛ التثبيت العكسي سوف يمنع مرور السوائل تمامًا.

  2. مطابقة حجم المنفذ: حدد Rc1/8" ~ Rc1/2" وفقًا لقطر خط الأنابيب؛ Rc1/4" (اللاحقة 02) هي المواصفات العامة الأكثر شيوعًا.

  3. قواعد اختيار الوسائط ودرجة الحرارة

     - ظروف العمل ذات درجة الحرارة المنخفضة / الفراغ → اختر سلسلة XTO674

     --  هواء عادي بدرجة حرارة الغرفة ومياه نظيفة → INA14 مع ختم NBR
     - الوسائط المحتوية على الزيت أو السوائل ذات درجة الحرارة العالية → INA14 مع ختم مطاطي من الفلور FKM

  3. التخطيط الموصى به لنظام الفراغ

     - قم بتركيب صمام الفحص بين مولد التفريغ والفلتر وكأس الشفط لمنع تدفق الهواء العكسي والحفاظ على درجة التفريغ المستقرة أثناء التشغيل المتقطع.

ميزة قابلية التبادل SOLH

     يشترك XTO674 وINA14 في الأبعاد الإجمالية المتطابقة وحجم منفذ الخيط ومعلمات الأداء الأساسية. يمكن استبدال السلسلتين مباشرة في الموقع دون تعديل خط الأنابيب، مما يوفر أداءً فائقًا من حيث التكلفة مقارنة بالنماذج المكافئة المستوردة.

ملخص جملة واحدة

     SOLH XTO674 / INA14 صمام فحص ملولب مضمن مع ضغط تكسير منخفض للغاية يبلغ 0.01 ميجا باسكال يدعم وسائط الهواء والماء المزدوجة، وجسم اختياري من النحاس / الفولاذ المقاوم للصدأ ومواد مانعة للتسرب متعددة، مما يوفر حماية موثوقة ضد التدفق العكسي للفراغ، المبرد، الخطوط الهوائية العامة والسوائل ذات الضغط المنخفض خطوط الأنابيب الصناعية.
