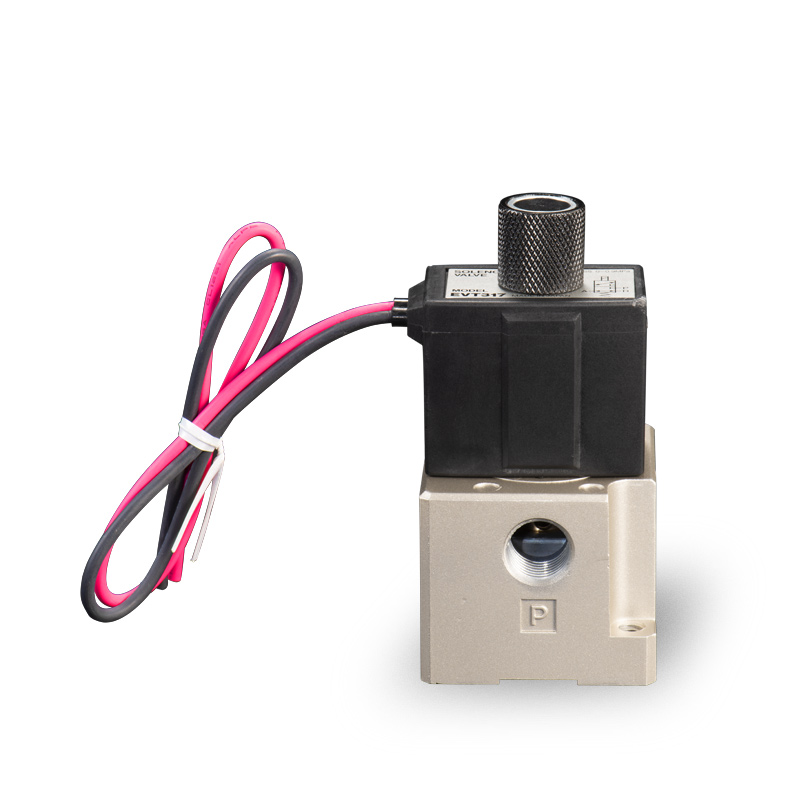

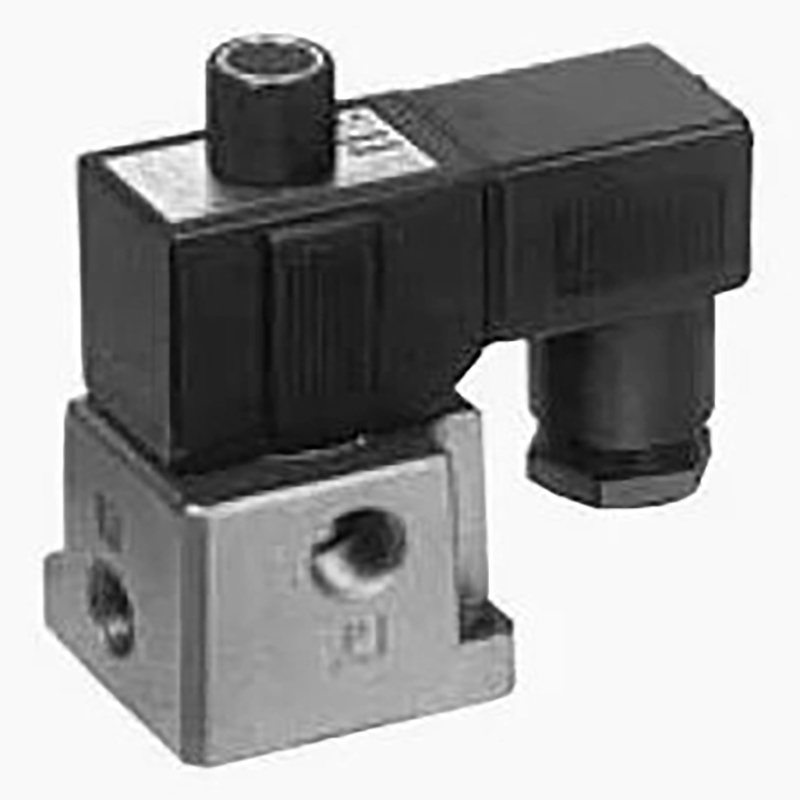

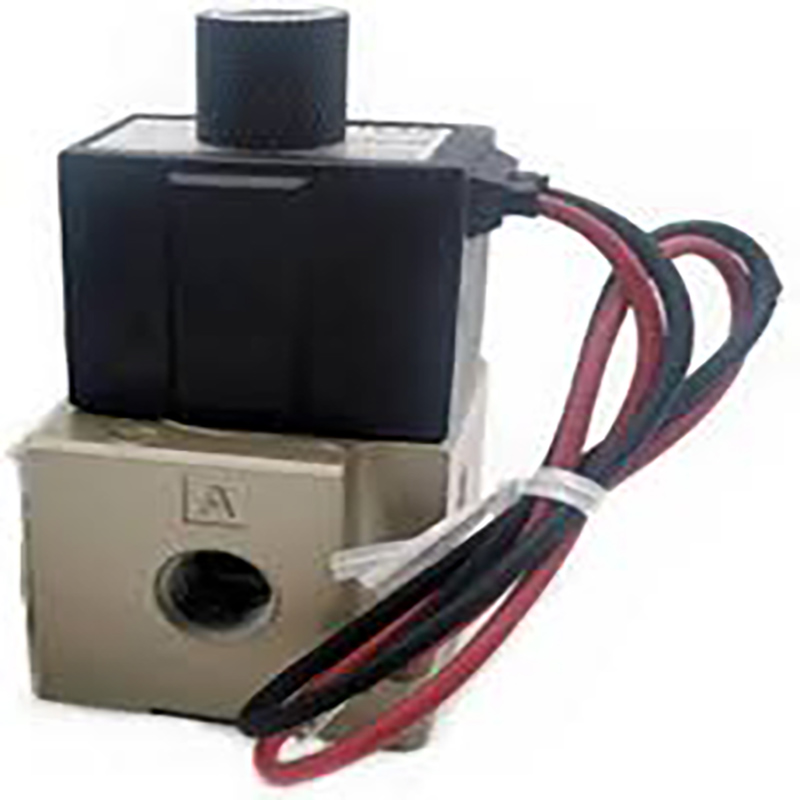

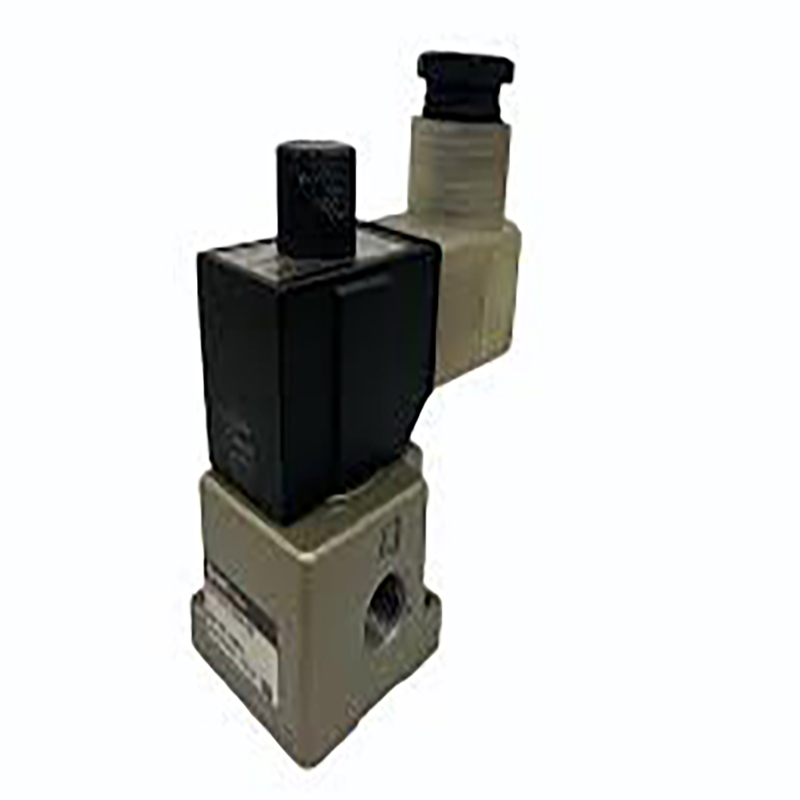

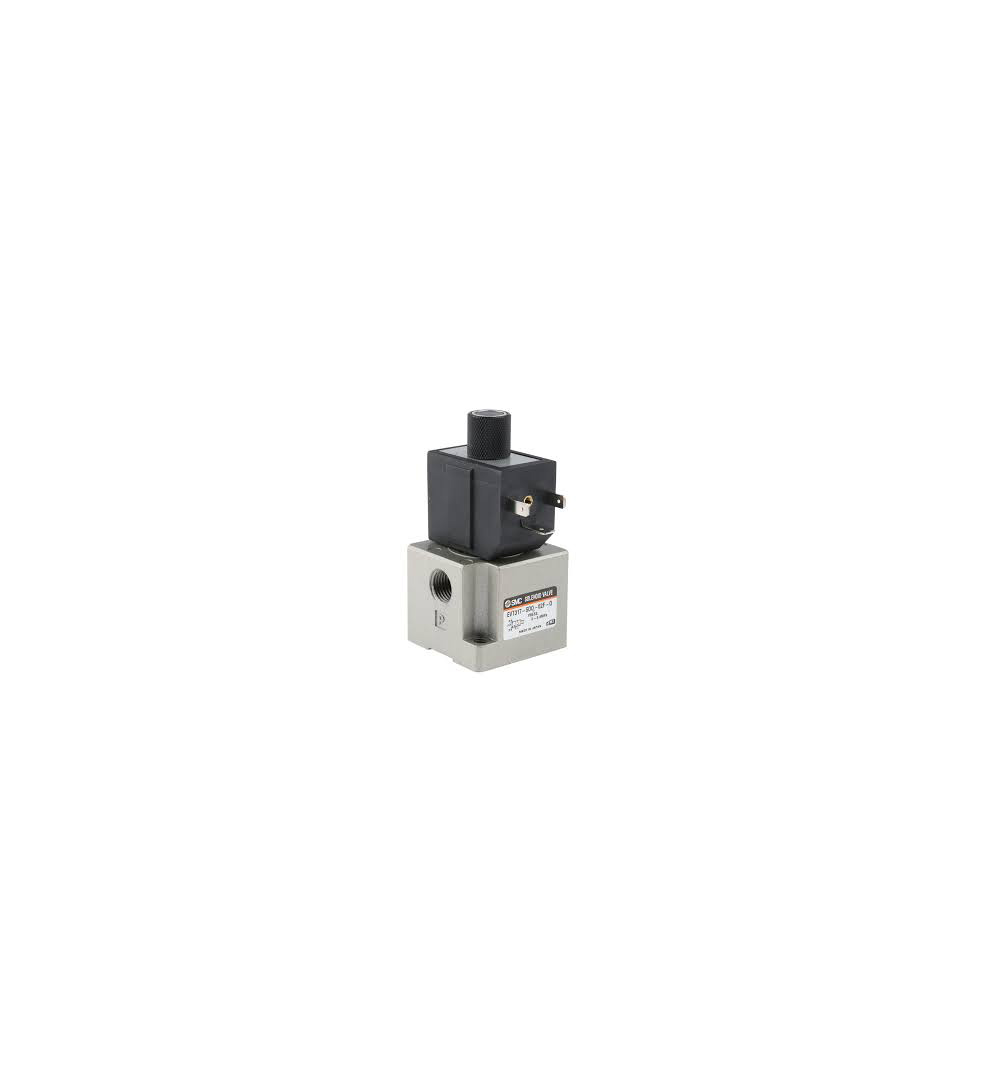

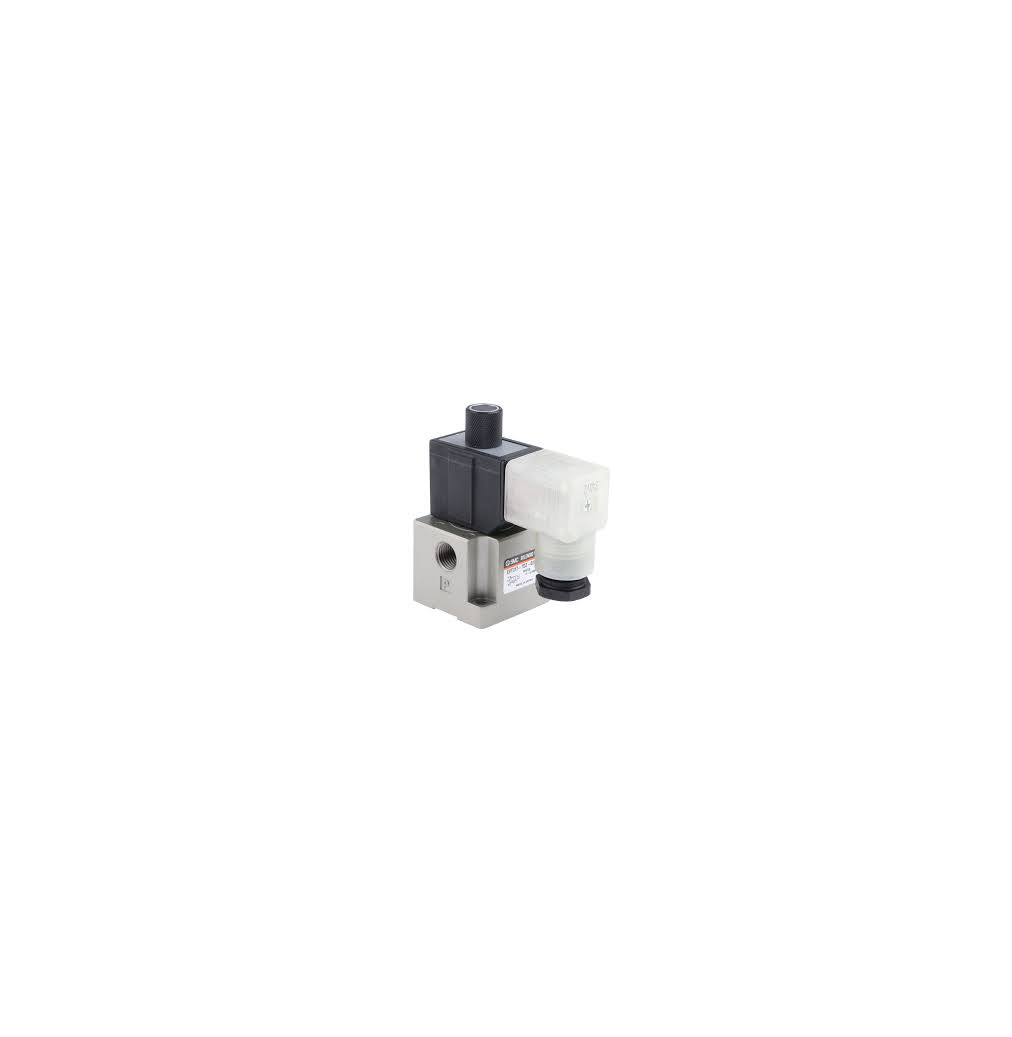

صمام الملف اللولبي ذو 3 منافذ من السلسلة VT317 - نوع القفاز ذو الفعل المباشر

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     سلسلة VT317 عبارة عن صمام لولبي ذو 3 منافذ يعمل بشكل مباشر مع هيكل إغلاق مرن وفقًا لمعايير SOLH. تم تطويره لدوائر الهواء المضغوط والغاز الخامل، فهو يحقق تشغيل وإيقاف دائرة الهواء، والتبديل، والتحكم في العادم. يدعم صمام التبديل العام المدمج عالي التدفق هذا ظروف العمل ذات الدورات العالية لمختلف المعدات الآلية، من خلال دعم بدء التشغيل بدون ضغط والتشغيل بالضغط الإيجابي والفراغ.

الميزات الرئيسية الأساسية

     - بناء القفاز المباشر مع بدء التشغيل بدون ضغط، لا يوجد حد أدنى من الضغط التجريبي المطلوب للتشغيل. أداء مستقر عبر نطاق الضغط الإيجابي الكامل 0-0.9 ميجا باسكال؛ يدعم متغير التفريغ الضغط حتى -101.2 كيلو باسكال، وهو قابل للتكيف مع بيئات العمل ذات الضغط المنخفض والتفريغ والضغط المتوسط.

     --6 وظائف مدمجة في صمام واحد، وتبديل الأنابيب المرنة، 6 أوضاع عمل قابلة للتحويل بما في ذلك الوضع المغلق عادة (NC)، والمفتوح عادة (NO)، ومقسم التدفق، وصمام التحديد. تلبي الوحدة المفردة متطلبات الدوائر الهوائية المتنوعة مع مرونة التكوين المتميزة.

     --جسم مدمج بسعة تدفق فائقة البعد الإجمالي الصغير: 45 × 89.5 × 45 مم؛ معامل التدفق C=2.6 dm³/(s·bar). استجابة سريعة خلال أقل من 30 مللي ثانية وأقصى تردد تحويل يصل إلى 10 هرتز، مناسب تمامًا لتبديل مسار الهواء عالي السرعة.

     --ختم مرن وتصميم خالٍ من التشحيم توفر مكونات الختم المرنة الممتازة إحكامًا موثوقًا به وعمر خدمة ممتدًا. يحافظ التشغيل الخالي من التشحيم على دوائر الغاز نظيفة وصديقة للبيئة مع تقليل نفقات الصيانة الروتينية.

 تجاوز يدوي مدمج غير قابل للقفل لسهولة التشغيل يعمل زر الضغط اليدوي القياسي غير القابل للقفل على تسهيل تصحيح الأخطاء في الموقع وفحص المعدات والتبديل اليدوي في حالات الطوارئ، مما يبسط إجراءات التثبيت والصيانة.

     --توافق قوي وقابل للتركيب على المشعب يدعم التجميع المكدس المشعب ويتوافق مع أنظمة جزيرة الصمامات القياسية، وهو مثالي للتحكم الهوائي المركزي والحلقات المتكاملة متعددة الصمامات.

المواصفات الفنية الكاملة

     --تخطيط المنفذ: 3 منافذ

     - هيكل التشغيل: نوع القفاز المباشر

     --نوع الختم: سدادة مطاطية مرنة

     --الوسط القابل للتطبيق: الهواء المضغوط، الغاز الخامل

     --ضغط التشغيل: 0-0.9 ميجا باسكال؛ نموذج الفراغ: -101.2 كيلو باسكال ~ 0.1 ميجا باسكال

     --الضغط المضاد: 1.5 ميجا باسكال

     --درجة الحرارة المحيطة: -10 درجة مئوية ~ +50 درجة مئوية

     --زمن الاستجابة: ≥ 30 مللي ثانية

     --أقصى تردد للتشغيل: 10 هرتز

     --متطلبات التشحيم: خالية من التشحيم

     --التشغيل اليدوي: تجاوز يدوي غير قابل للقفل

     --حجم خيط المنفذ: Rc 1/4 (02)

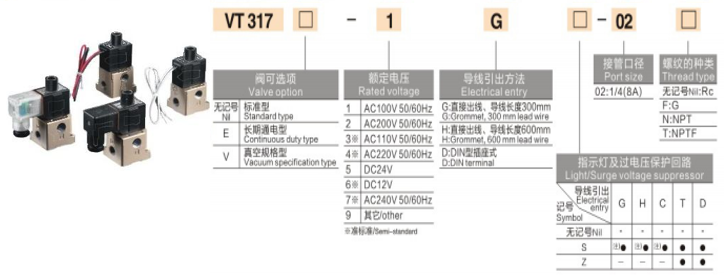

     - جهد الملف الاختياري: DC12V / DC24V، AC110V / AC220V والفولتية المخصصة

     -فئة الحماية: هيكل مقاوم للغبار4. سيناريوهات التطبيق النموذجية · حلقات التحكم الهوائية لخطوط التجميع الآلية والأذرع الآلية وتركيبات التثبيت

     - أنظمة نفخ الهواء ونفث السوائل وامتصاص الفراغ

     - آلات التعبئة والتغليف والطباعة والنسيج والنجارة وتصنيع الأغذية

     --المعدات التي تتطلب بدء التشغيل بدون ضغط، والتوافق مع الفراغ، ودورات عالية التردد ومساحة تركيب مدمجة

     - جزر الصمامات المركزية ودوائر التحكم الهوائية المتكاملة المتعددة

ملخص جملة واحدة

     يتميز صمام الملف اللولبي القفاز ذو 3 منافذ SOLH VT317 ببدء تشغيل بدون ضغط، وتوافق كامل مع الفراغ، وستة وظائف قابلة للتحويل، وأداء مدمج عالي التدفق وتشغيل لا يحتاج إلى صيانة، ويعمل كصمام عالمي فعال من حيث التكلفة للتحكم في التشغيل والإيقاف والتبديل لجميع الدوائر الهوائية الآلية.
