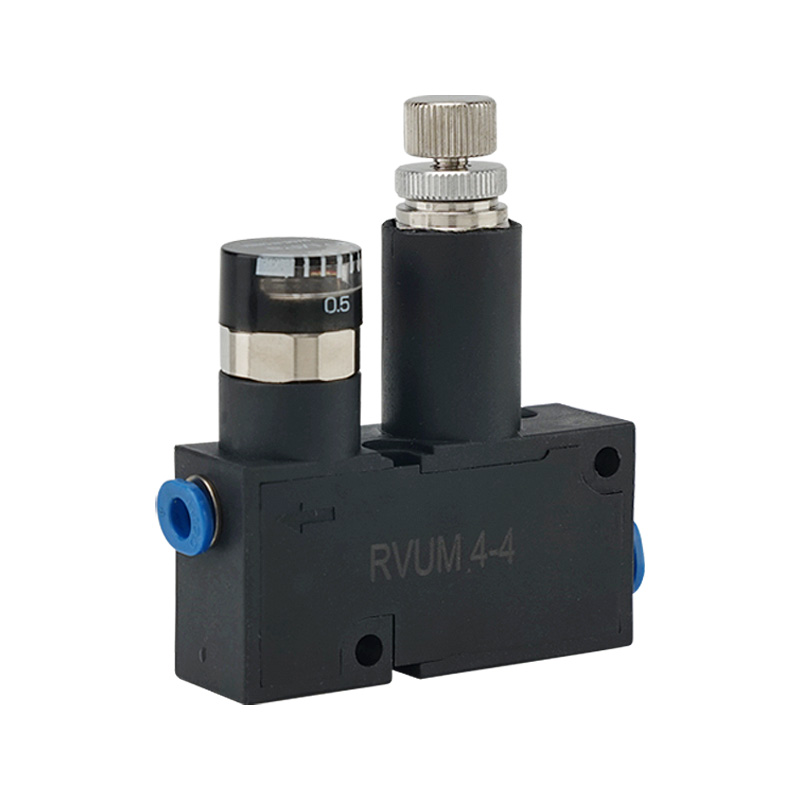

صمام منظم الضغط الصغير من سلسلة RVUM | صمام تخفيض ضغط الهواء المضغوط ذو المكبس المباشر مع تركيب بلمسة واحدة

العلامة التجارية: SOLH من Richge Technology | منظم ضغط هوائي دقيق للغاية

1. نظرة عامة على المنتج

     سلسلة SOLH RVUM هيصمام منظم الضغط الصغير من نوع المكبس ذو المفعول المباشر والمدمج للغاية، تم تطويره خصيصًا للدوائر الهوائية المصغرة ذات المساحة المحدودة. وهو يدعم كلاً من الهياكل من النوع المنقوش (القياسي) وغير من النوع المنقوش، ويتميز بخيارات توصيل مرنة مستقيمة/مرفق، وتركيبات مدمجة بلمسة واحدة، وتنظيم الضغط بدقة 0.1-0.8 ميجا باسكال. مع تصميم خفيف الوزن وصغير جدًا، وطرق التركيب المتنوعة وإخراج الضغط المستقر، يتم تطبيقه على نطاق واسع في سيناريوهات التدفق الصغير الدقيقة مثل التوزيع، وامتزاز الفراغ ونفخ الهواء الصغير، وهو بمثابة الحل الأمثل لتثبيت الضغط للمعدات الآلية المصغرة.

2. تحديد المواقع الأساسية ومبدأ العمل

     • التصميم الهيكلي: يعتمد هيكل مكبس مباشر عالي الدقة، متوفر في نسختين: نوع تخفيف قياسي ونوع اختياري غير تخفيف، لتلبية متطلبات تنظيم ضغط الدائرة المتنوعة.

     • استقرار الضغط الدقيق: الحد الأقصى لضغط المدخل يصل إلى 0.9MPa، مع ضغط إخراج ثابت قابل للتعديل يتراوح من 0.1MPa إلى 0.8MPa. يعمل التصميم من النوع المريح على طرد الهواء ذو ​​الضغط الزائد تلقائيًا للحفاظ على ضغط ثابت في اتجاه مجرى النهر.

     • متوسطة قابلة للتطبيق: هواء مضغوط نقي، يدعم عملية التشحيم الخالية من الزيوت، ويتكيف تمامًا مع بيئات العمل الهوائية النظيفة والدقيقة.

3. ميزات المنتج المتميزة

  3.1 جسم فائق الصغر وخفيف الوزن

     يعتمد جسم الصمام بالكامل تصميمًا متكاملًا مصغرًا مع مساحة عمل صغيرة للغاية. إنها مناسبة تمامًا للتركيب المدمج للمعدات، وتركيب اللوحة وتخطيط مساحة الرقصة الضيقة، مما يحقق تحسين شغل المساحة الصفرية للأنظمة الهوائية المصغرة.

  3.2 أنابيب تركيب مرنة بلمسة واحدة

     يدعم كل من منافذ الدخول والخروج التبديل المجاني للأنواع المستقيمة والمرفقة. متوافق مع الأنابيب الهوائية المترية φ4/φ6 والإمبراطورية 5/32"/1/4". يعمل تثبيت المكونات الإضافية بدون أدوات على تحسين كفاءة الأنابيب والتعديل بشكل كبير مع التوافق القوي.

  3.3 تنظيم الضغط المستقر عالي الدقة

     تم تجهيز مقياس الضغط الاحترافي 0–0.8MPa بدقة تنظيم تبلغ ±5% FS. إنه يوفر خرج ضغط فائق الاستقرار لسيناريوهات دقة التدفق الصغير مثل التوزيع التلقائي، وامتصاص فراغ قطعة العمل، ونفخ الهواء الدقيق والتحكم في تحديد الموقع، مما يتجنب بشكل فعال تقلب الضغط الذي يؤثر على دقة المنتج.

  3.4 طرق التركيب المتنوعة

     يدعم التثبيت المباشر المستقل وتركيب المجموعة المتكاملة. يمكنها التكيف بمرونة مع متطلبات تخطيط المعدات المختلفة، وتحقيق تنظيم الضغط المستقل بنقطة واحدة والتحكم المركزي المتكامل متعدد الحلقات في الضغط.

  3.5 أداء متين وموثوق

     جسم الصمام مصنوع من سبائك الألومنيوم عالية القوة ومادة الراتنج، مع مقاومة ممتازة للتآكل واستقرار هيكلي. تتراوح درجة حرارة العمل من 0 درجة مئوية إلى 60 درجة مئوية (بيئة غير متجمدة)، مما يضمن التشغيل المستقر لدورة طويلة في سيناريوهات الإنتاج الصناعي.

4. المواصفات الفنية العامة

5. قواعد الترميز النموذجي وأمثلة الاختيار

  5.1 التعريف الكامل للنموذج

     تنسيق النموذج القياسي: RVUM - [مواصفات الأنبوب] - [مواصفات الأنبوب] - [لاحقة]

     • RVUM: رمز السلسلة لمنظم الضغط الصغير من نوع المكبس الصغير للغاية

     • رمز مواصفات الأنبوب: 04=φ4 مم، 06=φ6 مم، 08=φ8 مم

     • اللاحقة أ: مزود بمقياس ضغط دقيق

 5.2 حالات تطبيق النموذج المشترك

     • RVUM6-6: النموذج الأساسي مع مدخل مستقيم φ6 + مخرج مستقيم φ6، للدوائر الهوائية المصغرة التقليدية

     • RVUM6-6-A: مدخل ومخرج φ6 مستقيم مع مقياس ضغط مدمج، مما يحقق تنظيم الضغط البصري

     • RVUM4-6: مدخل مستقيم φ4 + مخرج كوع φ6، نموذج غير متماثل ذو عيار صغير للمساحات الضيقة وخطوط الأنابيب ذات التدفق الصغير

6. سيناريوهات التطبيق النموذجية

     • معدات الأتمتة الدقيقة والرقص: يستخدم على نطاق واسع في المعدات الإلكترونية 3C والأجهزة الطبية والأذرع الآلية الصغيرة وتركيبات الأدوات الدقيقة.

     • التحكم الدقيق في التدفق الصغير: احترافي للتوزيع التلقائي، وامتصاص قطع العمل بالفراغ، وتنظيف نفخ الهواء الدقيق والتحكم الدقيق في ضغط تحديد المواقع.

     • نظام متكامل مدمج: مثالية للتركيب المدمج في المعدات، والتركيب المدمج في اللوحة، والأنظمة الهوائية المتكاملة متعددة الحلقات.

     • الدائرة الخلفية لصمام الملف اللولبي: يتم تركيبها مباشرة أسفل صمامات الملف اللولبي لتقليل الضغط الثانوي وإخراج الضغط المستقر، مما يمنع تقلبات ضغط الهواء.

7. دليل مقارنة واختيار سلسلة المنتجات

ملخص جملة واحدة

     يدمج منظم الضغط الصغير من سلسلة SOLH RVUM حجمًا صغيرًا للغاية وأنابيب مرنة بلمسة واحدة وتنظيم ضغط دقيق يتراوح من 0.1 إلى 0.8 ميجا باسكال، وهو الحل الأكثر توافقًا لتثبيت الضغط عالي الثبات للدوائر الهوائية الدقيقة محدودة المساحة والمعدات الآلية الدقيقة ذات التدفق الصغير.
