أسطوانة دوارة رفيعة للغاية من سلسلة CRQ2 | صفر رد فعل عنيف أسطوانة التأرجح المدمجة

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والمزايا الأساسية

     سلسلة SOLH CRQ2 عبارة عن أسطوانة دوارة ذات رف مسطح وترس رفيع للغاية تتميز بهيكل ثنائي المكبس بدون رد فعل عكسي. مع ارتفاع الجسم المنخفض للغاية وتصميم تركيب الحافة المتكامل، فإنه يدعم زوايا التأرجح واسعة النطاق 90 درجة/180 درجة/360 درجة ويغطي أحجام التجويف من φ10 إلى φ40. تم تحسين هذه الأسطوانة لتخطيطات المعدات ذات المساحة المحدودة، وتوفر أداءً دوارًا عالي الدقة ومستقرًا لمحطات الفهرسة والتقليب والتدوير الخفيفة والمتوسطة، وهي بمثابة الحل الدوار المدمج المفضل لمعدات 3C والتعبئة والأتمتة الطبية.

2. استكمال المواصفات الفنية

 2.1 المعلمات الأساسية

     • حجم التجويف: φ10/φ15/φ20/φ30/φ40 (هيكل مسطح رقيق جدًا)

     • وضع التشغيل: محرك الجريدة المسننة والترس مزدوج المفعول

     • نطاق ضغط العمل: 0.15 ~ 0.7MPa؛ φ20/φ30/φ40 حتى 1.0MPa

     • ضغط إثبات: 1.05 ميجا باسكال

     • درجة الحرارة المحيطة: 0°C~60°C (بيئة خالية من الجليد)

     • تشحيم: عملية التشحيم الذاتي خالية من الزيت

     • تكوين المخزن المؤقت: φ10/φ15 مع حاجز مطاطي مدمج فقط؛ φ20/φ30/φ40 مع حاجز مطاطي مزدوج + حاجز هواء اختياري قابل للتعديل (اللاحقة C)

     • تعديل الزاوية: تعديل دقيق قياسي ±5 درجة عبر مسامير النهاية

     • التوافق المغناطيسي: حلقة مغناطيسية مدمجة CDRQ2، متوافقة مع مفاتيح السلسلة D-M9B / D-A93

  2.2 جدول عزم الدوران النظري (@0.5MPa، N·m)

  2.3 زاوية التأرجح القياسية ونطاق قابل للتعديل

     • 90 درجة تأرجح: نطاق قابل للتعديل 80 درجة ~ 100 درجة

     • تأرجح 180 درجة: نطاق قابل للتعديل 170 درجة ~ 190 درجة

     • تأرجح ممتد 360 درجة: نطاق قابل للتعديل 350 درجة ~ 370 درجة لمتطلبات الدوران الكامل الخاصة

  2.4 مواصفات حجم المنفذ

     • φ10/φ15: م5×0.8

     • φ20/φ30/φ40: معيار Rc1/8؛ خيط G1/8 وNPT اختياري

3. قواعد تسمية النماذج وأمثلة الطلبات

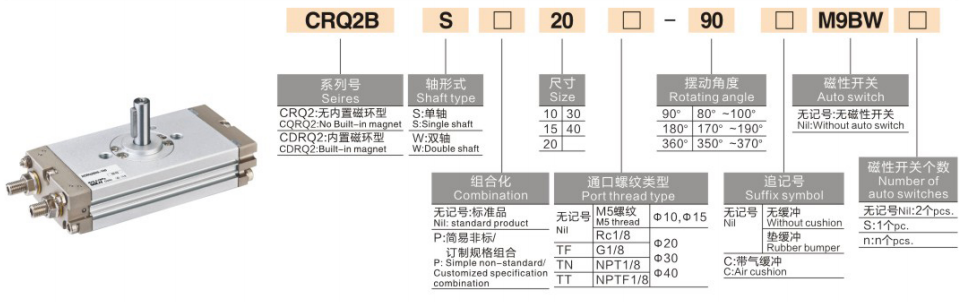

  1. هيكل النموذج الكامل: CDRQ2BS20-180C

  2. أمثلة على الطلبات النموذجية

     • النموذج القياسي غير العازل: CRQ2BW15-90 (النوع الأساسي، عمود مزدوج، تجويف φ15، تأرجح 90 درجة، غير مغناطيسي، عازل مطاطي)

     • نموذج عازل عالي الدقة: CDRQ2BS40-180C (مزود بحلقة مغناطيسية، عمود واحد، تجويف φ40، تأرجح 180 درجة، مخزن هواء)

4. المبدأ الهيكلي ونقاط القوة الأساسية

  4.1 الهيكل الداخلي ومبدأ العمل

     تعتمد سلسلة CRQ2 هيكل شبكي متماثل ذو مكبس مزدوج. يقوم الهواء المضغوط بتشغيل المكابس المزدوجة من أجل الحركة الخطية المتزامنة، مما يدفع رف التروس لإنتاج عزم دوران ثابت. يأتي الجسم المسطح المدمج مزودًا بآلية عازلة مدمجة، ومسامير تعديل زاوية النهاية، وواجهة أنابيب أحادية الجانب، وأخاديد مفاتيح مغناطيسية مزدوجة الجانب. يزيل هيكل القوة المتماثل الاهتزاز ورد الفعل العكسي أثناء التشغيل، مما يحقق تحديد موضع دوار عالي الدقة ومستقر للغاية.

  4.2 المزايا الأساسية الفريدة

     • جسم مسطح رفيع للغاية: ارتفاع الجسم منخفض للغاية (17 ~ 37 مم)، يمكن استخدام جسم الأسطوانة مباشرة كشفة، مما يؤدي إلى التخلص من أقواس التثبيت الإضافية وتوفير مساحة التثبيت الرأسي بشكل كبير.

     • تصميم صفر رد فعل عنيف: يحقق الهيكل الشبكي الكامل ذو الحامل المزدوج دورانًا خاليًا من الخلوص، مما يضمن دقة تحديد موضع متكررة عالية وتشغيل توقف التشغيل بدون اهتزاز.

     • الأنابيب والأسلاك الأنيقة: تعمل واجهة الهواء أحادية الجانب وأخاديد التبديل المزدوجة من نفس الجانب على تبسيط تخطيط الأسلاك والأنابيب في الموقع من أجل هيكل المعدات الأكثر نظافة.

     • ضبط دقيق للزاوية: زاوية التأرجح القياسية ±5 درجة تتكيف مع متطلبات تحديد المواقع الدقيقة المتنوعة.

     • خيارات رمح متنوعة: عمود واحد اختياري (عام) وعمود مزدوج (وصلة ثنائية الاتجاه) لمطابقة أوضاع الاتصال الآلية المختلفة.

5. إرشادات التثبيت والاختيار

  5.1 وضع التثبيت

      النوع B الأساسي: الجزء السفلي من جسم الأسطوانة يدعم التثبيت المباشر مع فتحات تحديد المواقع المحجوزة. تصميم الحافة المتكامل لا يتطلب أي ملحقات تثبيت إضافية، ويتميز بالتركيب السريع ودقة تحديد المواقع العالية.

  5.2 معايير الاختيار الأساسية

     • أولوية تحديد المساحة: اختر سلسلة CRQ2 فائقة الرفع لسيناريوهات الارتفاع العمودي المحدودة؛ حدد سلسلة MSQ/HRQ للحصول على مساحة تثبيت كافية.

     • الدقة ورد الفعل العكسي الطلب: حامل وترس CRQ2 لتحديد موضع عالي الدقة بدون رد فعل عكسي؛ CRB2 من نوع الريشة لتدوير الحمل الخفيف بزاوية كبيرة ومنخفضة التكلفة.

     • تأكيد زاوية التأرجح: 90 درجة/180 درجة قياسية للتقليب/تحديد الموضع التقليدي؛ نوع ممتد 360 درجة لظروف عمل دورانية كاملة.

     • مطابقة المخزن المؤقت: حدد المخزن المؤقت للهواء C لتشغيل التحميل عالي السرعة ومتوسط ​​الوزن؛ يلبي العازل المطاطي القياسي متطلبات الحمل الخفيف ذات السرعة المنخفضة.

     • طلب ردود الفعل إشارة: اختر إصدار الحلقة المغناطيسية CDRQ2 للكشف عن موضع PLC والتحكم الآلي في الارتباط؛ إصدار CRQ2 غير مغناطيسي لحركة دوارة بسيطة بدون ردود فعل للإشارة.

6. سيناريوهات التطبيق النموذجية

     • 3C وصناعة الإلكترونيات: تقليب لوحة PCB، وفرز الرقائق، ودوران التركيبات الصغيرة وتحديد موضع المكونات بدقة.

     • معدات التعبئة والتغليف والطباعة: تأرجح الملصقات، ووضع ختم الصندوق، وانحراف الحاجز، والتبديل المستمر لاتجاه خط التعبئة والتغليف.

     • محطات الأتمتة المدمجة: تبديل الصمام المصغر، وتحديد موضع الفهرسة بدقة، والتشغيل الدوار في مساحة المعدات الضيقة.

     • الآلات الطبية والدقيقة: دوران مناور صغير، وتقليب الملحقات الطبية الدقيقة ومنصات دوارة آلية صغيرة.

7. جدول المقارنة بين CRQ2B وCDRQ2B

ملخص جملة واحدة

     تتميز الأسطوانة الدوارة فائقة الرقة بدون رد فعل عكسي من سلسلة SOLH CRQ2 بتصميم شفة متكاملة مسطحة ودوران متعدد الزوايا قابل للتعديل وتركيب موفر للمساحة، مما يوفر حلول دوارة عالية الدقة ومستقرة ومدمجة لمحطات التقليب والفهرسة الأوتوماتيكية ذات المساحة الضيقة الخفيفة والمتوسطة.
