يعمل الطيار المدمج من سلسلة 7V بصمام الملف اللولبي 5/2 و5/3

ماركة:SOLH من شركة Richge Technology

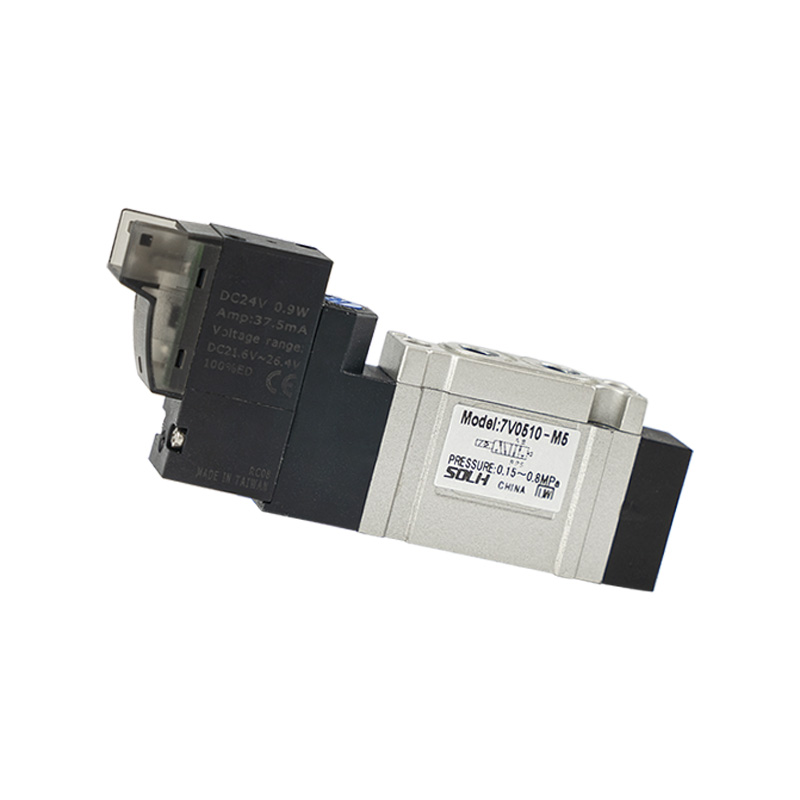

تحديد موضع المنتج

     سلسلة SOLH 7V عبارة عن صمام ملف لولبي اتجاهي مدمج يتم تشغيله بشكل تجريبي ويغطي وظائف 5/2 اتجاه و5/3 اتجاه، مصمم خصيصًا للدوائر الهوائية القياسية العامة. اعتماد هيكل عادم مركزي داخلي مع قناة تدفق محسنة، فإنه يوفر سعة تدفق كبيرة ملحوظة، واستجابة تبديل سريعة واستهلاك منخفض للطاقة. يمكن استخدامه بشكل مستقل أو تجميعه في مجموعات صمامات متعددة للتحكم المركزي في أسطوانات متعددة.

الهيكل الأساسي والتصنيف الوظيفي

 1. تعريف وظيفة المنفذ والموقع:

   1.1  صمام الملف اللولبي 5/2: 1 مدخل P، 2 منفذ عمل A/B، 2 منفذ عادم R/S

     - 10 لاحقة: ملف مفرد لملف لولبي واحد

     - 20 لاحقة: ملف مزدوج من النوع ذو الملف اللولبي المزدوج

   1.2 صمام الملف اللولبي المزدوج 5/3 (3 وظائف أساسية مركزية)

     - مركز مغلق عند 30 درجة مئوية: جميع المنافذ مغلقة بالكامل في الوضع الأوسط لقفل ضغط الأسطوانة من أجل التثبيت

     - عادم مركزي 30E: A & B متصلان بالعادم R/S لتحرير الضغط المتبقي بأمان

     -- إمداد الضغط المركزي 30P: P متصل بكل من A وB، كلا جانبي الأسطوانة يحافظان على ضغط الهواء

  2. الميزة الهيكلية والمحرك

     -- نوع المحرك: تصميم تشغيل تجريبي، ضغط بدء تشغيل منخفض، استجابة فائقة السرعة وإخراج تدفق كبير

     - العادم المركزي الداخلي: يتم إخراج هواء الطيار بشكل موحد عبر منافذ العادم الرئيسية R/S، وأنابيب نظيفة ومرتبة بدون عادم طيار متفرق

حجم السلسلة وجدول معلمات التدفق

المواصفات الفنية العامة العالمية

     - نطاق ضغط التشغيل: 0.15 ~ 0.8 ميجا باسكال

     - ضغط اختبار الإثبات: 1.2 ميجا باسكال

    - درجة حرارة التشغيل: -20 درجة مئوية ~ +70 درجة مئوية (لا يوجد ثلج في مصدر الهواء)

     - تبديل وقت الاستجابة: ≥50 مللي ثانية

     - أقصى تردد للتشغيل: 5 هرتز

     - استهلاك طاقة الملف: تيار مستمر = 0.7 وات؛ التيار المتردد = 1.1 فولت أمبير

     - خيارات الجهد القياسي

        تيار مستمر: 12 فولت (و)، 24 فولت (ب)

        التيار المتردد: 110 فولت (ج)، 220 فولت (أ)

     -- درجة الحماية: مقاومة للغبار IP40

     - مادة جسم الصمام: سبائك الألومنيوم المصبوبة

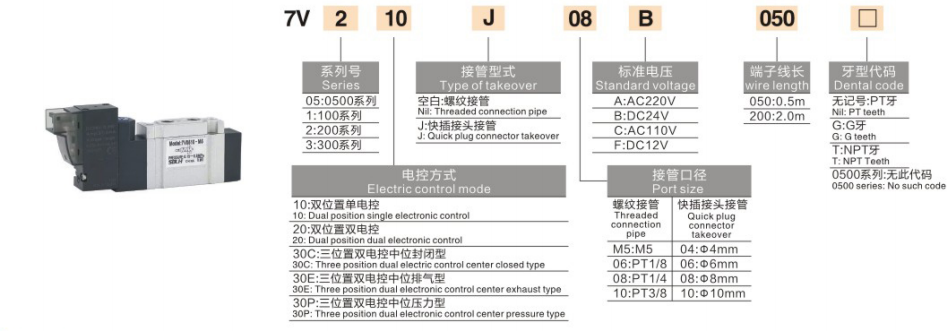

استكمال قاعدة تسمية النموذج

  1. نموذج المثال: 7V210J08B050

     -- 7 فولت: رمز السلسلة لصمام الملف اللولبي المضغوط 5/2 و5/3 الذي يعمل بشكل تجريبي

     -- 2: رمز الحجم (2 = سلسلة 7V200، منفذ 1/4 بوصة)

     - 10 / 20 / 30C/30E/30P: وظيفة الدائرة

        10=5/2 ملف واحد؛ 20=5/2 ملف مزدوج؛ 30 سلسلة = 5/3 ثلاثة مواضع

     - J: نموذج اتصال المنفذ؛ J = تركيب سريع، فارغ = منفذ خيط قياسي

     -- 08: رمز حجم المنفذ (08 = 1/4")

     -- B: رمز جهد الملف (B=DC24V، A=AC220V)

     -- 050: رمز طول الكابل (050 = كابل بطول 0.5 متر)

النماذج المرجعية القياسية المشتركة

  1. 5/2 سلسلة ذات موقعين

     - عودة زنبركية ملفوفة واحدة: 7V110-06 (1/8 بوصة، DC24V)

     - قفل ملف مزدوج: 7V220-08 (1/4 بوصة، AC220V)

  2. 5/3 سلسلة ثلاثية المواضع

     - عقد الضغط المركزي المغلق: 7V130C-06

     - تحرير ضغط العادم المركزي: 7V230E-08

     - منفذ مزدوج مركزي مضغوط: 7V330P-10

مزايا المنتج الأساسية

  1. تعزيز أداء التدفق العالي

     - تصميم انسيابي داخلي محسّن، زيادة سعة التدفق بحوالي 30% مقارنةً بصمامات الملف اللولبي التقليدية من سلسلة 4V، مما يحقق تمديدًا أسرع للأسطوانة وسرعة تراجع.

  2. تركيب مرن متعدد الاتجاهات وخيارات المنفذ المزدوج

     - يدعم التركيب الأفقي والرأسي؛ وضعان للاتصال: منفذ خيط قياسي أو تركيب سريع للدفع لتجميع الأنابيب بسرعة.

  3. تصميم وحدات متكاملة متعددة

     - متوافق مع قاعدة صمامات متعددة المحطات، وصمامات متعددة مكدسة معًا لتوفير مساحة تركيب الخزانة وتبسيط تخطيط أنابيب الهواء الرئيسية.

  4. ملف طاقة منخفض للغاية

     -- تصميم ملف منخفض القوة الكهربائية يقلل من توليد الحرارة، وهو مناسب لظروف العمل المستمرة طويلة الأمد مع استهلاك أقل للطاقة.

  5. عمر خدمة طويل للغاية

     -- بكرة داخلية دقيقة وهيكل إغلاق، أداء مستقر يصل إلى ملايين دورات التبديل مع الحد الأدنى من الصيانة.

ملخص جملة واحدة

     يغطي صمام الملف اللولبي المضغوط SOLH 7V ملفًا فرديًا/مزدوجًا كاملاً 5/2 و3/3 متغيرات الوظائف المركزية مع أحجام منافذ كاملة M5~3/8 بوصة، ويتميز بتدفق أعلى بنسبة 30% من سلسلة 4V التقليدية، واستهلاك منخفض للطاقة وتصميم متعدد قابل للتكديس كصمام تحكم اتجاهي عالمي لجميع الدوائر الهوائية الآلية القياسية.
