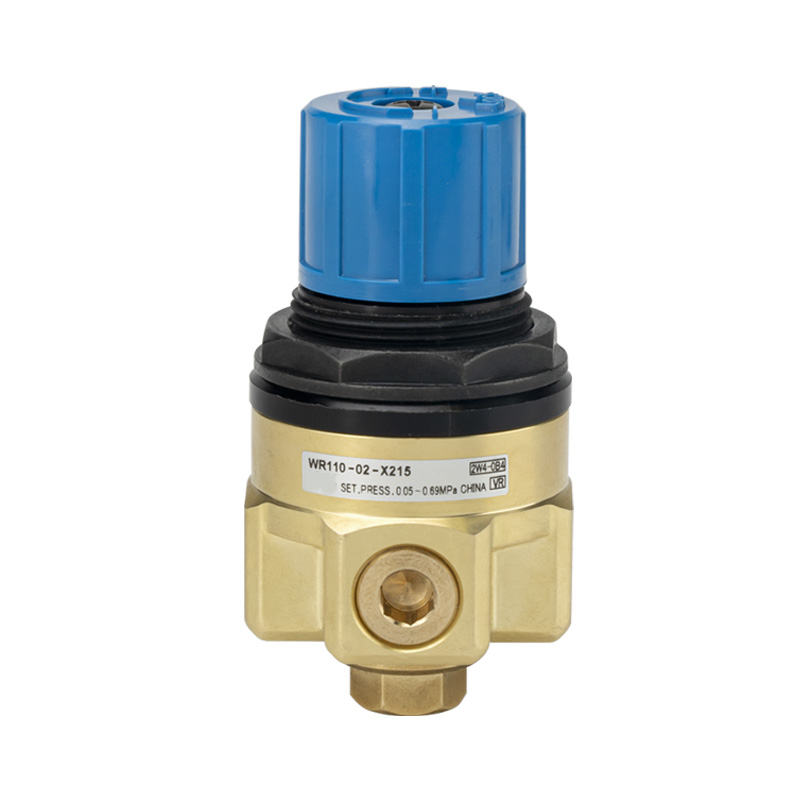

منظم ضغط الماء المدمج من سلسلة WR110

ماركة:OLH من شركة Richge Technology (睿其格科技)

تحديد موضع المنتج

     سلسلة WR110 عبارة عن منظم ضغط مدمج مباشر المفعول تم تطويره حصريًا لمياه التبريد الصناعية وخطوط أنابيب المياه المعالجة. تم تصميم هذا الصمام بغطاء نحاسي خاص مضاد للتآكل، ويوفر تنظيمًا ثابتًا لضغط الماء وخيارات تركيب متنوعة لتتناسب مع أنظمة تدوير المياه المصغرة.

الهيكل ومبدأ العمل

     - هيكل غشاء مكبس مركب مباشر المفعول مع وظيفة تخفيف مدمجة

     -الوسيلة القابلة للتطبيق: مياه الصنبور والمياه الصناعية العامة؛ غير مناسب للمياه منزوعة الأيونات أو فائقة النقاء

     --يعتمد جسم الصمام مادة نحاسية خاصة ذات أداء مضاد للصدأ ومضاد للتقشر

     -مجهز بمقبض تعديل أزرق قابل للقفل مثبت في الأعلى

     --منفذ جانبي Rc1/8 محجوز لتركيب مقياس الضغط

     - حلان للتركيب: التثبيت الملولب المباشر أو شريحة التثبيت الاختيارية B21-1P

الميزات الرئيسية الأساسية

1. نطاقان ضغط اختياريان قابلان للتعديل

     --نسخة الضغط المنخفض WR110-X224: 0.08-0.39 ميجا باسكال

     --نسخة الضغط المتوسط ​​WR110-X215: 0.05–0.69 ميجا باسكال يصل أقصى ضغط تشغيل إلى 0.8 ميجا باسكال، ويبلغ ضغط المقاومة 1.72 ميجا باسكال.

2. هيكل من النحاس المقاوم للتآكل بدرجة الماء

     جسم نحاسي خاص يقاوم بشكل فعال تآكل الماء وتراكم الرواسب الكلسية. مع السدادات المطاطية المقاومة للماء، فإن درجة حرارة التشغيل تغطي -5 درجة مئوية ~ +60 درجة مئوية.

3. مخطط صغير مدمج وخفيف الوزن

     البعد الإجمالي φ45×75mm مع الوزن الصافي 0.26 كجم فقط، معدات مدمجة مناسبة تمامًا وخطوط أنابيب مياه التبريد الضيقة.

4. تنظيم مستقر مع حماية تخفيف الضغط الزائد

     استجابة سريعة وتقلب صغير في ضغط الإخراج. تقوم قناة التنفيس الداخلية تلقائيًا بتحرير الضغط الزائد لحماية خطوط الأنابيب النهائية. يتجنب المقبض القابل للقفل تعديل الضغط غير المقصود الناتج عن الاهتزاز أو اللمس العرضي.

5. منافذ خيط مرنة وتركيب متعدد الاتجاهات

     منافذ Rc1/8 وRc1/4 القياسية؛ موضوع NPT اختياري لطراز X215. يتم حجز منفذ قياس جانبي مخصص، ويوصى بالتركيب الرأسي للحصول على الأداء الأمثل.

جدول المواصفات الفنية

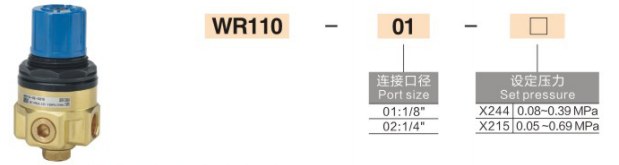

شرح كود النموذج

مثال: WR110-02-N-X215

     --WR110: سلسلة المنتجات الأساسية

     --01 / 02: حجم المنفذ المقابل

     --N: إصدار موضوع NPT؛ تمثل العلامة الفارغة مؤشر ترابط Rc القياسي

     --X215 / X224: رمز لنطاقات ضبط الضغط المختلفة

سيناريوهات التطبيق النموذجية

     أدوات الآلة وخطوط تدوير مياه التبريد المغزلية أنظمة التبريد لمعدات القطع واللحام بالليزر معالجة المياه الصغيرة وتثبيت ضغط مدخل غشاء RO خطوط أنابيب إمداد المياه لأجهزة الاختبار والأجهزة التحليلية دوائر الترطيب والرش في آلات الطباعة وصناعة الورق خطوط أنابيب المياه العملية غير النقية للمعدات الطبية وأشباه الموصلات المساعدة.

ملخص جملة واحدة

     يتميز منظم الضغط الخاص بالمياه WR110 بجسم نحاسي مضاد للتكلس، وتصنيف ضغط 0.8 ميجا باسكال، ونطاقات ضغط مزدوجة قابلة للتعديل، وحجم صغير، ومقبض مدمج ومقبض قابل للقفل، مما يجعله مكون التحكم في الضغط المفضل لأنظمة تدوير المياه الصناعية الصغيرة.
