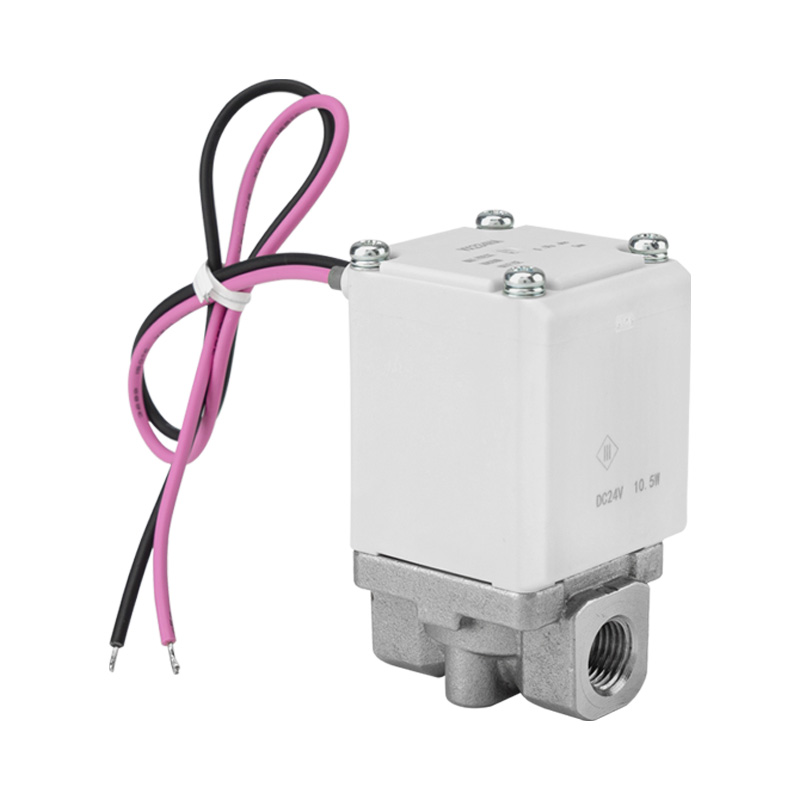

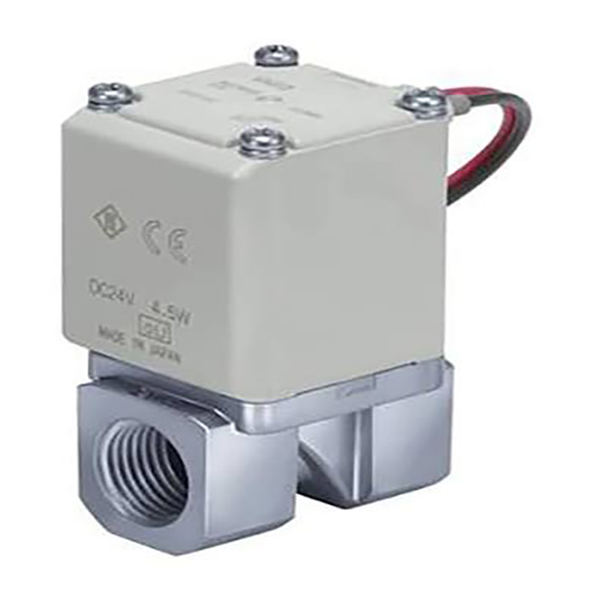

صمام الملف اللولبي ثنائي الاتجاه ذو التمثيل المباشر من سلسلة VX23

ماركة:SOLH من شركة Richge Technology

1. تحديد موضع المنتج

     سلسلة SOLH VX23 عبارة عن صمام ذو ملف لولبي ثنائي الاتجاه يعمل بشكل مباشر مع توافق متعدد الوسائط وبدء تشغيل بدون ضغط وأداء مدمج عالي التدفق. إنه يتحكم في تشغيل وإيقاف الهواء والماء والزيت والفراغ المتوسط ​​ودوائر الماء الدافئ. كصمام تحويل عالمي عالي التردد، يتم تطبيقه على نطاق واسع في المعدات المدمجة لنفخ الهواء، التبريد، التشحيم وحلقات التحكم في الفراغ المتوسط.

2. الميزات الرئيسية الأساسية

- تصميم التمثيل المباشر مع بدء التشغيل بدون ضغط

     لا يوجد حد أدنى لضغط التشغيل المطلوب. فتح وإغلاق مستقر عبر نطاق الضغط الكامل 0-1.0 ميجا باسكال، يمكن الاعتماد عليه في ظروف العمل في الفراغ والضغط المنخفض والضغط التفاضلي الصفري.

- توافق عالمي متعدد الوسائط

     يعمل بسلاسة مع الهواء المضغوط ومياه الصنبور والزيت الهيدروليكي والفراغ المتوسط ​​والماء الدافئ. يغطي الصمام الواحد تطبيقات السوائل المتعددة لتقليل أنواع اختيار النماذج وتكاليف المخزون.

- خفيف الوزن وصغير الحجم مع قدرة تدفق محسنة

     حجم أصغر ووزن أخف من الصمامات القياسية المكافئة، مع زيادة معدل التدفق بحوالي 20%. يشغل الحد الأدنى من مساحة التثبيت، وهو مثالي للتخطيط الكثيف والمعدات المتكاملة المعيارية.

- هيكل منخفض الضوضاء ومضاد للالتصاق

     تصميم عازل وتخليص مدمج يضعف ضوضاء تأثير حركة قلب الحديد. لا يلتصق بالسوائل عالية اللزوجة، مما يوفر استجابة إيقاف ثابتة للتشغيل بدورة طويلة.

- حماية عالية IP65 وعمر خدمة طويل

     هيكل مبيت مقاوم للغبار والرذاذ IP65. عزل الملف من الفئة B / الفئة H اختياري، ومستقر في ظل التنشيط المستمر لفترة طويلة مع عمر خدمة ممتد.

- دعم سهل للتركيب على الأنابيب والمشعب

     متوافق مع تركيبات الأنابيب سريعة الدفع. يدعم التركيب الفردي المستقل والتجميع المكدس المشعب، مما يبسط الأسلاك والأنابيب لتحسين كفاءة الصيانة.

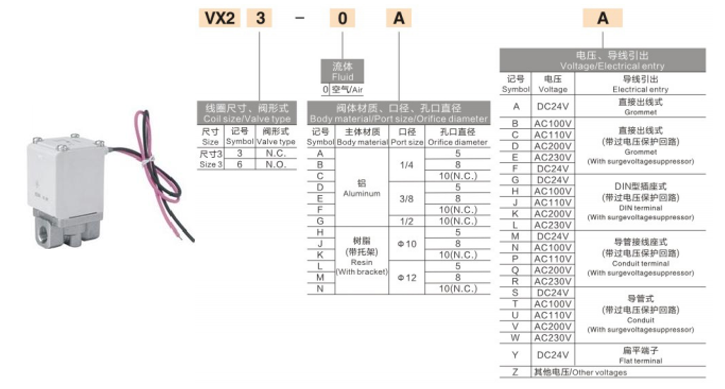

3. المواصفات الفنية الكاملة

     --نوع الدائرة: 2/2 طريقة، التمثيل المباشر

     --الوظيفة القياسية: NC مغلق عادةً (مغلق عند إيقاف التشغيل، مفتوح عند تنشيطه)

     --السوائل القابلة للتطبيق: الهواء، الماء، الزيت، فراغ متوسط، ماء دافئ

     -نطاق ضغط التشغيل: 0-1.0 ميجا باسكال

     --الضغط المضاد: 1.5 ميجا باسكال

     --درجة الحرارة المحيطة والمتوسطة: -20 درجة مئوية ~ +60 درجة مئوية (ملف الفئة H يدعم درجة حرارة أعلى)

     - مادة الختم: NBR، FKM اختياري

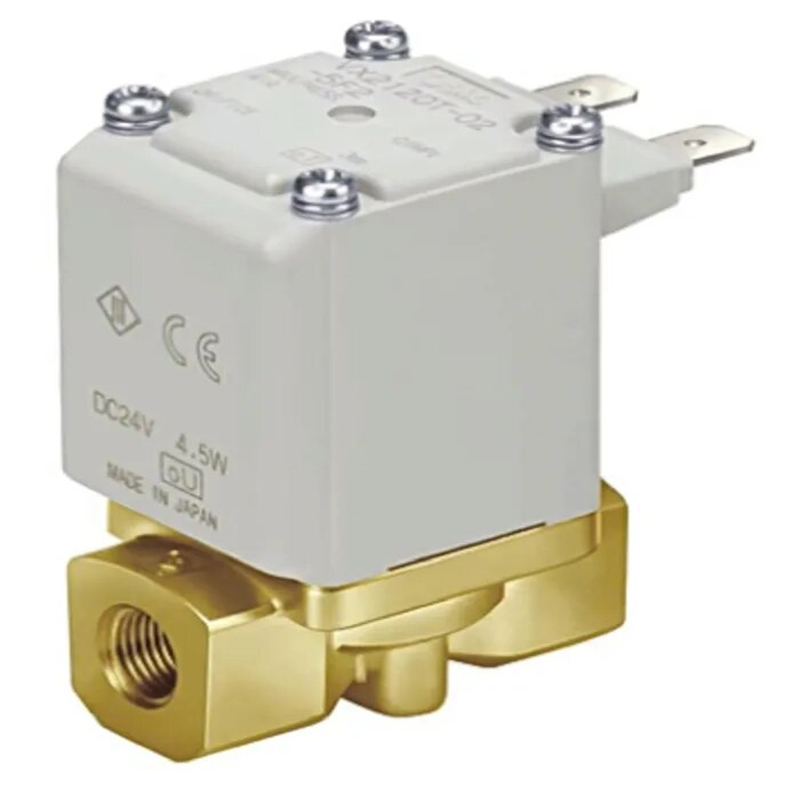

     - مادة جسم الصمام: سبائك الألومنيوم، النحاس C37، الفولاذ المقاوم للصدأ SUS، الراتنج الهندسي

     --أحجام المنافذ: 1/4 بوصة، 3/8 بوصة، 1/2 بوصة

     - الفولتية لفائف اختيارية: DC12V / DC24V، AC100V / AC110V / AC200V / AC220V

     -استهلاك الطاقة: إصدار تيار مستمر تقريبًا. 10.5 واط

     --درجة الحماية: IP65

     -وضع التركيب: حامل مكدس واحد مستقل/متعدد4. سيناريوهات التطبيق النموذجية · دوائر المعدات الآلية: نفخ الهواء، ونفث السوائل، والتحكم في التبريد والتشحيم

     - معالجة المياه وآلات التنظيف والتحكم في خطوط أنابيب السوائل الصغيرة

     --امتزاز الفراغ وكسر الفراغ وأنظمة الفراغ المتوسطة

     --تحكم صغير في السوائل لآلات التعبئة والتغليف والإلكترونيات والطباعة وتجهيز الأغذية

     --ظروف العمل العامة التي تتطلب بدء التشغيل بدون ضغط، والتوافق مع الوسائط المتعددة، والمخطط التفصيلي المدمج، والأداء المتين

ملخص جملة واحدة

     يتميز صمام الملف اللولبي ذو الاتجاه المباشر SOLH VX23 ببدء تشغيل بدون ضغط، وتكيف عالمي متعدد الوسائط، وتصميم مدمج عالي التدفق، وحماية IP65 وإمكانية التركيب المتشعب، ويعمل كصمام للأغراض العامة فعال من حيث التكلفة لأنظمة التحكم في تشغيل وإيقاف السوائل الصغيرة.
