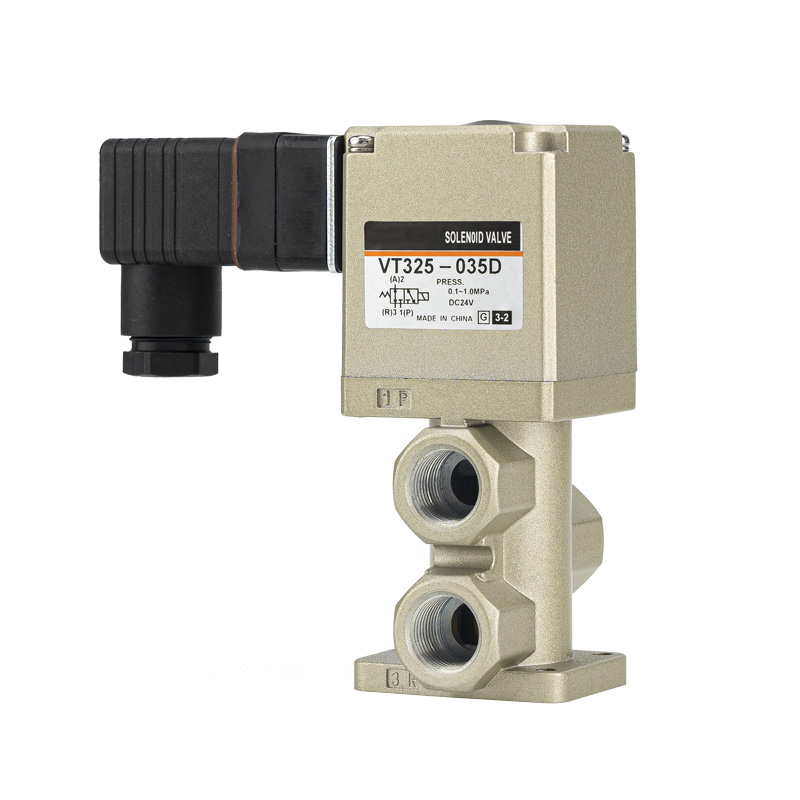

صمام الملف اللولبي ذو 3 منافذ من سلسلة VT325 - نوع القفاز ذو الفعل المباشر

ماركة:SOLH بواسطة Richge Technology | معيار سوله

1. تحديد موضع المنتج

     سلسلة SOLH VT325 عبارة عن صمام لولبي ثلاثي المنافذ من نوع القفاز يعمل بشكل مباشر ويتميز بختم مرن كامل. تم تصميمه لدوائر الهواء المضغوط والغاز الخامل، فهو يقوم بتشغيل وإيقاف دائرة الهواء، وتبديل الاتجاه، والتحكم في العادم. يدعم VT325 بدء التشغيل بدون ضغط ومتوافق مع كل من الضغط الإيجابي وظروف التفريغ الكامل، ويعمل كمكون تحويل هوائي عالي التردد ومستقر وموثوق به لمعدات الأتمتة الصناعية العامة.

2. الميزات الرئيسية الأساسية

- هيكل القفاز المباشر وبدء التشغيل بدون ضغط

     لا يوجد حد أدنى لضغط التشغيل المطلوب. إنه يعمل بثبات عبر نطاق ضغط إيجابي كامل يبلغ 0-1.0 ميجا باسكال. يدعم الإصدار الفراغي ضغط العمل حتى -101.2 كيلو باسكال، وهو قابل للتكيف تمامًا مع سيناريوهات العمل ذات الضغط المنخفض والفراغ والضغط العالي.

-تصميم متعدد الوظائف 6 في 1 للأنابيب العالمية

     من خلال تغيير أوضاع اتصال المنفذ، يحقق الصمام الواحد 6 أوضاع وظيفية، بما في ذلك NC (مغلق عادةً)، NO (مفتوح عادةً)، وتقسيم التدفق واختيار التدفق. وهو يغطي متطلبات منطق هوائي متنوعة مع تنوع ممتاز وتكوين مرن.

--سعة تدفق عالية جدًا واستجابة سريعة

     يوفر الصمام، المجهز بممرات تدفق داخلية محسنة، معامل تدفق كبير يبلغ C=6.1 dm³/(s·bar). إنه يحقق وقت استجابة سريع ≥30 مللي ثانية ويدعم الحد الأقصى لتردد التبديل 5 هرتز، وهو مناسب تمامًا للتبديل الهوائي عالي السرعة والتحكم في إمداد الهواء عالي التدفق.

- الختم المرن والتشحيم - عملية خالية

     يعتمد مواد مانعة للتسرب مرنة عالية الجودة لضمان إحكام ممتاز وأداء مضاد للشيخوخة وعمر خدمة طويل. يضمن التشغيل الخالي تمامًا من التشحيم دوائر غاز نظيفة وصديقة للبيئة وتقليل تكاليف الصيانة اليومية بشكل كبير.

- هيكل مدمج وتركيب مرن

     جسم صغير ومدمج يوفر مساحة التثبيت. وهو يدعم كلاً من طرق توصيل الأسلاك المباشرة ومأخذ التوصيل. مزود بزر تجاوز يدوي قياسي غير قابل للقفل لتصحيح الأخطاء والفحص والتبديل اليدوي في حالات الطوارئ في الموقع.

--توافق قوي وقابل للتركيب على المنوع

     يدعم تجميع المشعب الكثيف وتركيب التراص. متوافق من حيث الأبعاد مع جزر الصمامات الصناعية القياسية، مما يجعله مثاليًا لأنظمة التحكم الهوائية المركزية المعيارية والمعدات المتكاملة الآلية.

3. المواصفات الفنية الكاملة

     --تكوين المنفذ: ملف لولبي فردي ذو 3 منافذ وموضعين

     --نوع العملية: نوع القفاز ذو التمثيل المباشر

     - طريقة الختم: ختم مطاطي مرن عالي الأداء

     --السوائل القابلة للتطبيق: الهواء المضغوط، الغاز الخامل

     --ضغط التشغيل: 0-1.0 ميجا باسكال؛ نوع الفراغ: -101.2 كيلو باسكال ~ 0.1 ميجا باسكال

     --الضغط المضاد: 1.5 ميجا باسكال

     --نطاق درجة الحرارة المحيطة: 5 درجة مئوية ~ 50 درجة مئوية

     --زمن الاستجابة: ≥30 مللي ثانية (تم اختباره عند 0.5 ميجا باسكال)

     --أقصى تردد للتشغيل: 5 هرتز

     --التشحيم: تصميم خالٍ من التشحيم

     --التشغيل اليدوي: نوع قياسي غير قابل للقفل؛ نوع قفل الأداة اختياري

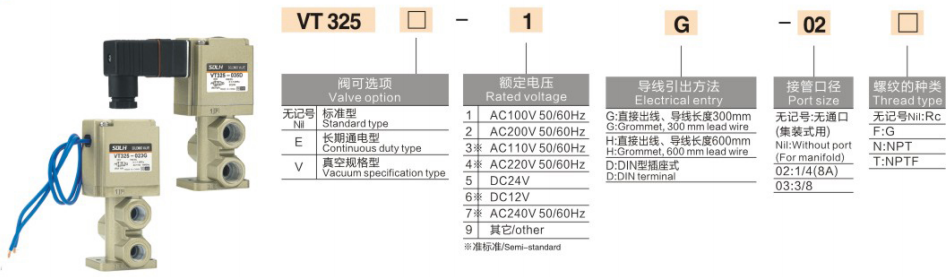

     --حجم المنفذ: آر سي 1/4، آر سي 3/8

     --جهد الملف: DC24V، AC110V، AC220V وخيارات قابلة للتخصيص

4. سيناريوهات التطبيق النموذجية

     - التحكم الهوائي في خطوط الإنتاج الآلية والأذرع الآلية وتركيبات التثبيت

     --أنظمة نفخ الغبار ونفث السوائل وامتصاص الفراغ وكسر الفراغ

     - ماكينات التعبئة والتغليف والطباعة والنسيج والنجارة

     - معدات التشغيل الآلي التي تتطلب بدء التشغيل بدون ضغط، والتوافق مع الفراغ، والتبديل عالي التردد

     - جزر الصمامات المركزية ودوائر التحكم الهوائية المعيارية المتعددة

ملخص جملة واحدة

     يتميز صمام الملف اللولبي القفاز ذو 3 منافذ SOLH VT325 ببدء التشغيل بدون ضغط، والتوافق الكامل مع الفراغ، والتبديل متعدد الوظائف 6 في 1، وقدرة تدفق عالية للغاية وأداء خالي من الصيانة، وهو بمثابة حل عالمي عالي الأداء من حيث التكلفة للتبديل الهوائي عالي التدفق في أنظمة الأتمتة الصناعية.
