صمام يدوي بمقبض يدوي من سلسلة VHK 2/2 و3/2 | صمام دوار للإصبع متوافق مع سلسلة SMC VHK

العلامة التجارية: SOLH من Richge Technology | بديل كامل قابل للتبديل لسلسلة SMC VHK الأصلية

1. نظرة عامة على المنتج

     سلسلة SOLH VHK عبارة عن صمام قطع يدوي من نوع مقبض صغير مقسم إلىطريقة VHK2 2/2 وطريقة VHK3 3/2 أنواع. إنها تعتمد تصميم مقبض دوار 90 درجة لتحقيق التحكم في تشغيل وإيقاف الدائرة الهوائية. يتميز الطراز 3/2 طريقة بهيكل عادم مخفي مدمج يقوم تلقائيًا بتحرير الضغط المتبقي من المنفذ A عند إغلاقه، دون الحاجة إلى منفذ عادم R خارجي. تم تصميمه لتركيب خطوط الأنابيب المباشرة المضمنة دون تركيب قاعدة إضافية، وهو بمثابة مفتاح يدوي مثالي للأنابيب الفرعية الهوائية، وصمام تخفيف الضغط الآمن أمام صمامات الملف اللولبي، والتحكم في تشغيل وإيقاف دائرة التفريغ. السلسلة الكاملة متوافقة تمامًا من حيث الأبعاد والوظيفة مع سلسلة SMC VHK الأصلية للاستبدال المباشر القابل للتبديل.

  1.1 التعريف الأساسي ومنطق التشغيل

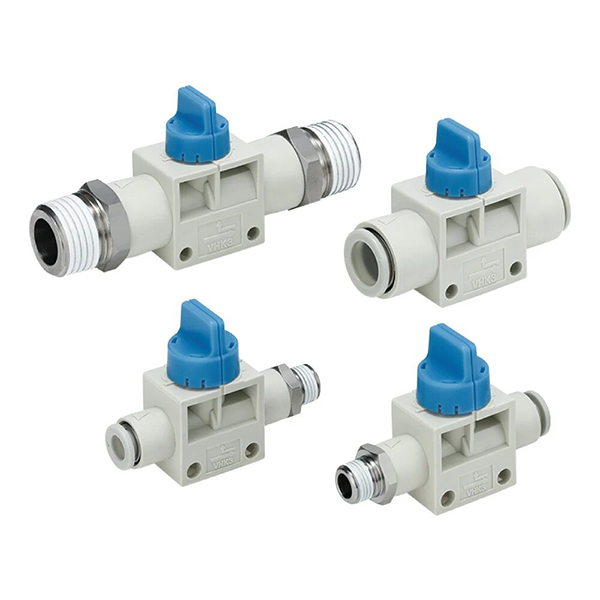

     • علامة لون المقبض: مقبض رمادي لنوع VHK2 ثنائي الاتجاه؛ مقبض أزرق لنوع VHK3 ثلاثي الاتجاهات، مما يحقق التعرف البصري السريع

     • تبديل المنطق: دوران عكس اتجاه عقارب الساعة 90 درجة لفتح الصمام؛ دوران 90 درجة في اتجاه عقارب الساعة لإغلاق الصمام، مع إشارة واضحة لحالة مؤشر المقبض

     • هيكل الختم: يوفر تصميم إغلاق الصمام القفاز أداءً محكمًا ممتازًا مع تسرب صغير منخفض للغاية. يتيح عزم التشغيل الخفيف للغاية (0.04~0.14N·m) سهولة تدوير الإصبع والتبديل

2. قواعد ترميز النموذج ومواصفات الواجهة

     منطق الترميز: VHK[2/3][A]-[مواصفات المنفذ الأمامي]-[مواصفات المنفذ الخلفي]

  2.1 تعريف النموذج

     • VHK2: 2/2 نوع قطع فردي

     • VHK3: قطع 3/2 اتجاه + نوع تخفيف الضغط المتبقي

     • لاحقة: هيكل مقبض جديد مطور مضاد للسقوط (نسخة محسنة)؛ لا يوجد A للإصدار القديم القياسي

     • لاحقة R: جسم الصمام المقاوم للحريق

  2.2 تعريف رمز نوع المنفذ

     • كود F: منفذ دفع مناسب لتوصيل خرطوم النايلون PU

     • كود S: منفذ الخيط الخارجي لاتصال خط الأنابيب الملولب

  2.3 أمثلة على تطبيق النموذج:

     • VHK3A-08F-02S: صمام مقبض مضاد للسقوط 3/2 طريقة، منفذ P φ8 مناسب للدفع، منفذ G1/4 خيط خارجي

     • VHK2-06F-06ف: صمام قياسي 2/2 اتجاه، منفذ مزدوج φ6 يتم الضغط عليه بشكل مستقيم من خلال النوع

  2.4 قائمة مواصفات الواجهة الكاملة للسلسلة الكاملة

3. المعلمات التقنية الأساسية

4. التمييز الوظيفي الأساسي (دليل اختيار المفتاح)

 4.1 VHK2 2/2 طريقة (مقبض رمادي)

     • الدولة المفتوحة: P⇋A تم إجراؤه بالكامل من أجل إمداد هواء مستقر

     • الدولة المغلقة: منافذ P و A مقطوعة تمامًا بدون وظيفة عادم

     • التطبيق الأساسي: التحكم في تشغيل وإيقاف خط الأنابيب النقي، يستخدم على نطاق واسع لعقد دائرة الفراغ ومفتاح مصدر الهواء الرئيسي

  4.2 VHK3 3/2 طريقة (مقبض أزرق)

     • الدولة المفتوحة: P → توصيل مدخل الهواء لتشغيل المعدات العادية

     • الدولة المغلقة: منفذ P مغلق، يقوم المنفذ تلقائيًا باستنفاد الضغط المتبقي من خلال قناة مخفية مدمجة

     • الميزة الأساسية: تفريغ الغاز المتبقي بمفتاح واحد بعد إيقاف التشغيل، مما يزيل مخاطر الضغط المتبقية ويضمن تفكيك الصمام بشكل آمن وصيانة المعدات

5. المزايا الأساسية الهيكلية

     • أربع مجموعات خطوط أنابيب عالمية: دعم FF المزدوج للدفع، والخيط الخارجي المزدوج S-S، وFS-P-push/A-thread، وS-F P-thread/A-Push، وقابل للتكيف تمامًا مع تخطيطات خطوط الأنابيب المختلفة في الموقع

     • قوس ثابت اختياري: مجهزة بدعامة تثبيت إضافية للتركيب الثابت للوحة والخزانة الاختيارية، وطرق التثبيت المرنة

     • ترقية هيكل VHK-A المضاد للسقوط: تصميم محسن مضاد للارتخاء، يمنع بشكل فعال سقوط المقبض أثناء التشغيل المتكرر عالي التردد، مما يحسن استقرار الخدمة

     • حجم صغير مدمج: تصميم جسم صغير جدًا، مناسب تمامًا لأحواض الأسلاك وفجوات المعدات الضيقة والدوائر الهوائية الصغيرة المدمجة

     • أداء الختم الممتاز: يحقق هيكل الختم القفاز الدقيق تسربًا صغيرًا منخفضًا للغاية، مما يضمن تشغيلًا محكمًا ومستقرًا على المدى الطويل

6. تمييز الاختيار: صمام مقبض VHK مقابل صمام منزلق يدوي HSV

7. سيناريوهات التطبيق النموذجية

     • صمام الملف اللولبي لتخفيف ضغط الأمان الأمامي: مصدر الهواء → VHK3 → صمام الملف اللولبي. يقوم الصمام ثلاثي الاتجاهات تلقائيًا بإفراغ الضغط المتبقي خلف الصمام عند إغلاقه، مما يحقق التفكيك الآمن وصيانة المكونات الهوائية دون مخاطر الضغط.

     • التحكم في تشغيل وإيقاف دائرة الفراغ: صمام ثنائي الاتجاه VHK2 مثبت على خط أنابيب التفريغ بكوب الشفط، مما يقطع ضغط التفريغ بشكل ثابت بعد إيقاف التشغيل للحفاظ على تأثير الاحتفاظ بالفراغ وتجنب فشل تسرب الهواء.

     • الأدوات مفتاح فرع الاسطوانة الصغيرة: يتم تطبيقه على التحكم اليدوي المحلي في بدء التشغيل والإيقاف لمصدر هواء الأسطوانة الصغيرة، وهو مناسب لتصحيح أخطاء المعدات الفردية وصيانتها وتبديل الدوائر المستقلة.

ملخص جملة واحدة

     سلسلة SOLH VHK عبارة عن صمام يدوي صغير دوار بزاوية 90 درجة متوافق تمامًا مع سلسلة SMC VHK الأصلية. مع وظائف مزدوجة للقطع في اتجاهين وتخفيف الضغط المتبقي في 3 اتجاهات، ومجموعات واجهة متنوعة للخيط/الدفع والتشغيل الخفيف للغاية، فهو صمام التبديل اليدوي الصغير الأمثل للدوائر الفرعية الهوائية، والتحكم التجريبي وحماية سلامة نظام الفراغ.
