ماركة:SOLH من شركة Richge Technology

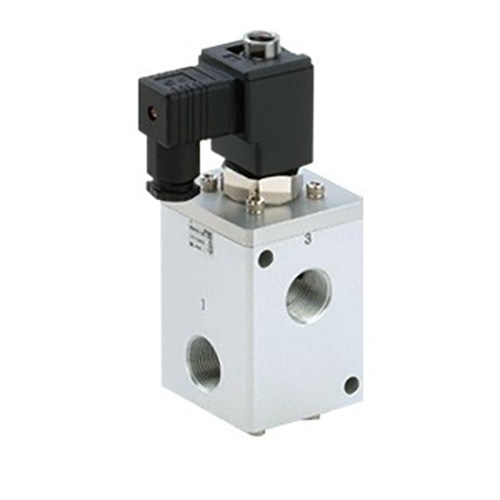

تم تطويرها وتصنيعها بواسطة SOLH تحت Richge Technology، سلسلة VCH400 (يشار إليها عادة باسم VCH410) عبارة عن صمام ذو ملف لولبي ذو 3 منافذ ذو ضغط عالي يتم تشغيله بشكل تجريبي. تم تصميمه خصيصًا لخطوط أنابيب الهواء المضغوط والغاز الخامل ذات الضغط المتوسط والعالي، ويتميز بأقصى ضغط عمل يصل إلى 5.0 ميجا باسكال، وقدرة تدفق متميزة وأداء مستقر لتحويل الضغط العالي، ويعمل كعنصر تحكم أساسي للشحن عالي الضغط، والتنفيس، وتبديل الضغط للمعدات الصناعية.
|
هو - هيم |
تفاصيل المواصفات |
| هيكل الصمام |
3 منافذ، نوع القفاز الذي يعمل بشكل تجريبي، ختم مطاطي من مادة البولي يوريثين |
| متوسطة قابلة للتطبيق |
الهواء المضغوط، الغاز الخامل (غير متوافق مع الغاز المسببة للتآكل) |
| نطاق ضغط التشغيل |
0.5-5.0 ميجا باسكال؛ أقصى ضغط مقاوم: 5.0 ميجا باسكال |
| أداء التدفق |
منفذ G1/2: مساحة مقطعية فعالة 100-110 مم²، Cv 5.3-5.8 منفذ G3/4 & G1: مساحة مقطعية فعالة 110-120 مم²، Cv 5.8-6.3 |
| معيار مؤشر ترابط المنفذ |
G1/2، G3/4، G1 (ISO 1179-1 خيط G المتوازي القياسي) |
| أداء الاستجابة |
انحراف الاستجابة ≥ ±2 مللي ثانية؛ تبديل ملف التيار المستمر في عدة مللي ثانية ؛ تأخير قطع ملف التيار المتردد 20-30 مللي ثانية |
| درجة حرارة التشغيل المحيطة |
5 ~ 80 درجة مئوية |
| درجة الحماية |
هيكل مقاوم للتنقيط، أي ما يعادل IP65 |
| مدة الخدمة المقدرة |
ما يصل إلى 10 ملايين دورة تبديل |
| مقاومة الاهتزاز والصدمات |
مقاومة الاهتزاز: 300 م/ث²؛ مقاومة الصدمات: 100 م/ث² |

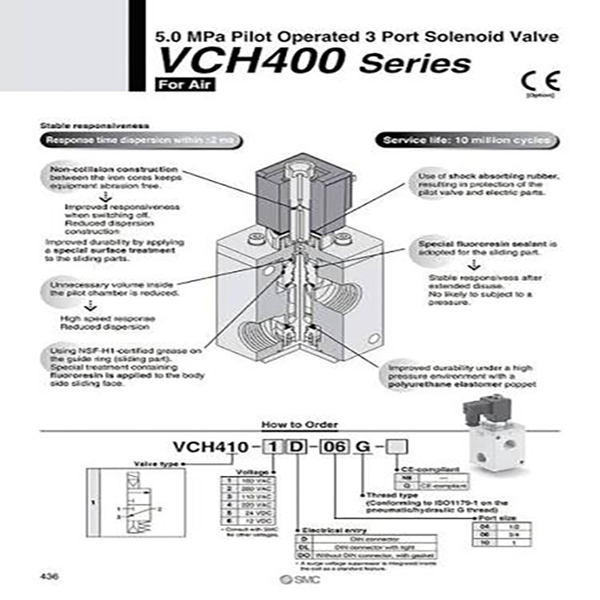

مثال رمز النموذج: VCH410-06-5D
--VCH410: الرمز الأساسي للسلسلة
--06: رمز حجم المنفذ (G3/4)
--5D: مصدر طاقة DC24V + رموز لاحقة للموصل الكهربائي DIN تغطي حجم المنفذ، جهد الملف وأنواع أطراف الأسلاك لتمييز التكوين الكامل.
التصنيف الوظيفي
--VCH410 (NC مغلق عادةً): يتم فتح منفذ الإخراج تلقائيًا عند إيقاف تشغيل الطاقة، وهو مثالي للتحكم في تشغيل وإيقاف مصدر الهواء الرئيسي.
- يمكن استخدامها كصمامات اختيار والتحكم في حلقة الشحن والتهوية؛ يجب التأكد من الضغط الخلفي ونطاق ضغط التبديل قبل تصميم الأنابيب.
--إعطاء الأولوية لتأكيد المعلمات الأساسية: ضغط العمل، حجم خيط المنفذ، وظيفة NC/NO، جهد الملف وواجهة الأسلاك الكهربائية.
--من أجل تبديل الضغط العالي أو ظروف عمل تحويل الضغط العالي/المنخفض المزدوج، قم بالتوافق مع منظمات الضغط العالي من سلسلة SOLH VCHR لتثبيت ضغط الدائرة المتوسطة.
--يتطلب إمدادًا بالهواء الجاف النظيف بدقة ترشيح ≥5 ميكرومتر؛ سيؤدي ضباب الزيت والشوائب الجسيمية إلى تسريع تآكل الختم وتقصير عمر الخدمة بشكل كبير.
--اتجاه التركيب المحظور: يجب ألا يكون الملف متجهًا لأسفل أبدًا، لتجنب دخول الغبار والماء والجزيئات الغريبة إلى مجموعة عضو الإنتاج والتسبب في التشويش.
- عزم الدوران القياسي لشد الخيط:
*منافذ الخيوط G1/2 وG3/4: 28-30 نيوتن متر
*منفذ الخيط G1: 36–38 نيوتن متر
-الفحص الدوري لأداء الختم وضيق الأسلاك الكهربائية.
--قم بتشغيل دورة التبديل الكاملة مرة واحدة كل 30 يومًا لمنع التصاق بكرة القفاز والانسداد الناتج عن الحالة الساكنة طويلة المدى.
يدعم صمام الملف اللولبي ذو 3 منافذ ذو الضغط العالي من SOLH VCH410 ضغط عمل يصل إلى 5.0 ميجا باسكال، ومجهز بختم مرن من مادة البولي يوريثين، ومنافذ قياسية G ذات تدفق كبير وعمر خدمة يبلغ 10 ملايين دورة، وصمام تبديل مخصص موثوق به للهواء المتوسط والعالي الضغط وشحن الغاز الخامل ودوائر التحكم الصناعية للتهوية.
