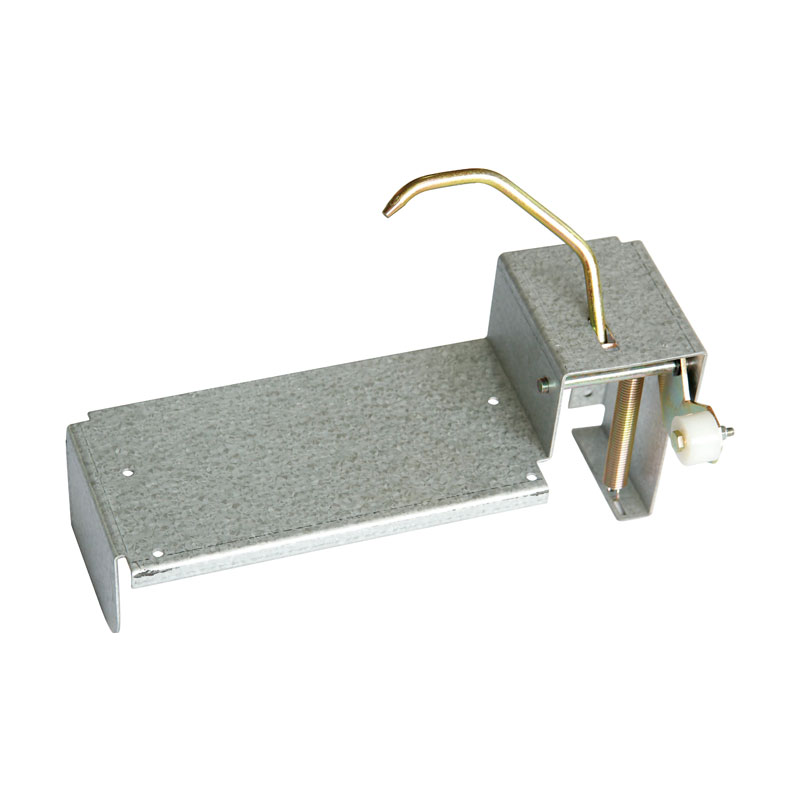

يعد التعشيق المقبس الثانوي للمفاتيح هو مكون أمان حيوي مصمم لضمان تشغيل آمن وموثوق للمآخذ الثانوية داخل أنظمة المفاتيح الكهربائية. تفرض آلية التعشيق بروتوكولات الأمان من خلال منع المشاركة غير المصرح بها أو غير الآمنة للمآخذ الثانوية ، وبالتالي حماية كل من الموظفين والمعدات.
تطبيقات مقبس Switchgear الثانوية:
● مجموعات المفاتيح: مثالية للاستخدام في لوحات المفاتيح الكهربائية حيث تعتبر متشابك المقبس الثانوية ضرورية لضمان تشغيل مكونات آمنة ومكافحة للمكونات عالية الجهد.
● النظم الكهربائية الصناعية: مناسبة للبيئات الصناعية التي تتطلب حلولًا قوية متشابكة للحفاظ على السلامة التشغيلية ومنع الوصول غير المصرح به.
● البنية التحتية للمرافق: مثالية لتركيبات المنفعة حيث تكون آليات متشابكة موثوقة وآمنة ضرورية للعمل السليم والسلامة للشبكات الكهربائية.
ريتشج Switchgear Secondary Socket Interlock مفتاح:
1. البناء المتين: مصنوع من مواد عالية الجودة ، مقاومة للتآكل مثل الفولاذ المقاوم للصدأ أو البوليمرات المتينة. مصمم لتحمل البيئات الصناعية القاسية وتقديم أداء موثوق به تحت الاستخدام المستمر.
2. التوافق متعدد الاستخدامات: مصمم ليكون متوافقًا مع مجموعة واسعة من تكوينات المقبس الثانوية وأنظمة المفاتيح. يوفر مرونة للتكامل في مختلف الإعدادات الكهربائية ، سواء للتركيبات الجديدة أو التحديثية.
3. الامتثال للمعايير: يلتزم بمعايير ولوائح سلامة الصناعة لضمان أداء موثوق به وامتثال لقواعد السلامة الكهربائية.
رسم أبعاد التثبيت والتركيب
| 5xs.573.010 |
|
|
|
رقم سري |
اسم |
اسم الترميز |
فقط/مجموعة |
| 1 | قوس |
BXS.043.017.1-4 |
1 |
| 2 | أسطوانة |
8xs.224.021 |
1 |
| 3 | ربيع |
8xs.288.015 |
1 |
| 4 | لحام قضيب الترابط |
5xs.174.017 |
1 |
| 5 |
轴 |
3xs.200.020 |
1 |
| 6 | فتح الخاتم الاحتفاظ 6 |
GB896-88 |
2 |
| 7 | مسامير |
8xs.900.010 |
1 |
| 8 | الجوز M5 |
GB6170-86 |
1 |
| 9 | لوحة الحلقة 5 |
GB9-87 |
1 |
| 10 | لوحة الحلقة 5 |
GB97.1-85 |
1 |
الجهاز المتشابك المقبس الثانوي 5x5.573.010 دعم 8xs.043.017.1-4 دليل
|
رقم سري |
اسم |
H |
ملاحظة |
| قوس |
8xs.043.017.1 |
136mm |
سيارة قاطع دائرة VD4 مع ≤1250a وحجمها ومواصفاتها المماثلة |
| 8xs.043.017.2 |
116mm |
سيارة مع قاطع دائرة VSI |
|
| 8xs.043.017.3 |
126mm |
عربة قاطع دائرة VD4 مع 1600-2500A ومواصفات الحجم المماثلة لها |
|
| 8xs.043.017.4 |
80mm |
عربة قاطع دائرة VD4 مع 3150A ومواصفات الحجم المماثلة لها |
|
| 8xs.043.017.14 |
100 مم |
|
