صمام التحكم من سلسلة M5 | 5/2 الطريق

تعتمد الصمامات الاتجاهية الميكانيكية ذات الاتجاه الزنبركي ذات الاتجاهين 5/2 من سلسلة SOLH M5 واجهات خيطية دقيقة موحدة M5×0.8 عبر مجموعة المنتجات بأكملها. تعمل هذه الصمامات الهوائية الخالية من الملفات على تبديل قنوات الهواء بالاعتماد بشكل كامل على قوة التشغيل الميكانيكية الخارجية وإعادة ضبطها تلقائيًا بواسطة النوابض المدمجة بمجرد إزالة القوة الخارجية. إنها بمثابة مكونات أساسية لتحفيز الإشارة الهوائية المصغرة المنتشرة على نطاق واسع لتحديد موضع حد شوط الأسطوانة، ونقل إشارة التغذية المرتدة في الموضع، والتبديل الهوائي اليدوي المحلي على المعدات الآلية. تغطي السلسلة الكاملة فئتين رئيسيتين: الأنواع التي يتم تشغيلها ميكانيكيًا (المكبس، رافعة الأسطوانة، الأسطوانة أحادية الاتجاه) والأنواع التي يتم تشغيلها يدويًا (زر الضغط، ذراع التبديل، زر الطوارئ على شكل فطر، زر القفل الدوار)، قابلة للتبديل بالكامل من حيث الأبعاد مع الصمامات الميكانيكية السائدة من سلسلة AirTAC M5 للاستبدال المباشر. يتكون التصميم القياسي ذو الخمسة منافذ من مدخل إمداد الهواء الرئيسي P، ومنافذ عمل A/B متصلة بأسطوانات مصغرة مزدوجة الفعل، ومنفذي عادم جانبيين منفصلين R1/R2 مخصصين لتركيب كاتم الصوت المصغر لخفض ضوضاء العادم ومنع دخول الغبار الخارجي. تم اعتماد هيكل بكرة منزلق متوازن، وهو محصن ضد تداخل الضغط الخلفي لإمدادات الهواء؛ لا يلزم سوى قوة خارجية خفيفة لإكمال التبديل المستقر للصمام من خلال استجابة فائقة الحساسية. تعد رؤوس التشغيل المتعددة اختيارية لتناسب ظروف العمل المتنوعة: المكبس المستقيم M5B للكشف عن موضع التلامس الصلب، والرافعة الدوارة العامة M5R التي يتم تشغيلها بواسطة الكامات والحواجز، والأسطوانة أحادية الاتجاه M5L للحد من سوء التشغيل في اتجاه واحد، وأنماط الأزرار والتبديل اليدوية المختلفة للتحكم في الركض اليدوي في الموقع والقطع في حالات الطوارئ. تم تصنيع الصمامات من أجسام صمامات من الألومنيوم المؤكسد الصلب وأختام مطاطية من النتريل NBR مقاومة للاهتراء، وتدعم التشغيل بدون تشحيم تحت هواء مضغوط مفلتر في حدود 0.05 إلى 0.8 ميجا باسكال، وتتميز بعمر خدمة يتجاوز 10 ملايين دورة تحويل. تتوفر قواعد متعددة المحطات مخصصة (سلسلة M5M) لتغذية الهواء المركزي والتركيب المعياري المتكامل، جنبًا إلى جنب مع المحولات المطابقة وكاتم الصوت الصغيرة والموصلات السريعة. تتميز سلسلة M5 ذات 5 منافذ، عن الصمامات التجريبية S3 ذات الاتجاهين 3/2، بإمكانها تشغيل أسطوانات صغيرة مزدوجة الفعل مباشرة أو إخراج إشارات تجريبية لتشغيل صمامات الملف اللولبي الرئيسية. تشتمل السيناريوهات النموذجية على الكشف عن تركيبات التجميع في مكانها، والعكس التلقائي لسير الأسطوانة، وتصحيح الأخطاء اليدوي في الموقع، وإطلاق إشارة منطقية هوائية صغيرة للأتمتة.

إرسال استفسار

وصف المنتج

صمام ميكانيكي 5/2 من سلسلة M5 | السكتة الدماغية الموضوع M5 وصمام التحكم اليدوي

العلامة التجارية: SOLH من Richge Technology | صمام التحكم اليدوي والميكانيكي بإرجاع الزنبرك 5/2 بخيط M5×0.8

1. نظرة عامة على المنتج

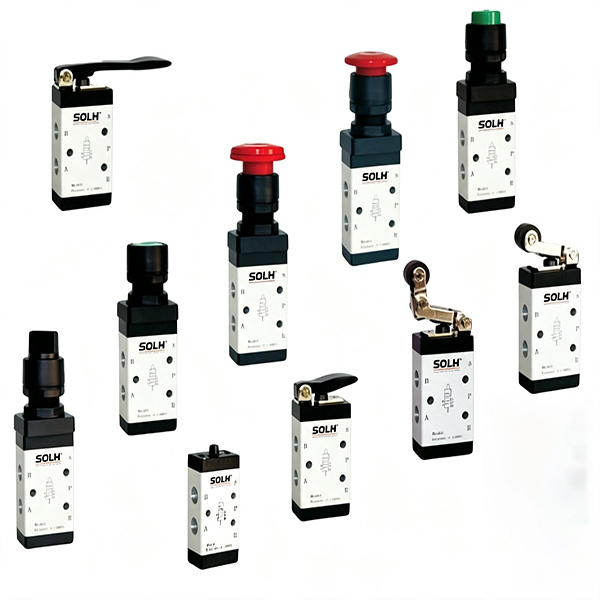

سلسلة SOLH M5 هي سلسلة احترافيةصمام ميكانيكي من نوع البكرة 5/2 طريقة مع واجهة الخيوط الدقيقة M5×0.8 الموحدة. تتميز بتصميم خالٍ من الملفات، فهي تحقق عكس دائرة الهواء تمامًا عن طريق القوة الميكانيكية الخارجية وإعادة ضبط الزنبرك تلقائيًا. يتم تطبيقه على نطاق واسع لتحديد موضع حد شوط الأسطوانة، وردود الفعل للإشارة في المكان، والتحكم الهوائي اليدوي للمعدات. تغطي السلسلة الكاملة نوعين أساسيين: الزناد الميكانيكي (الأسطوانة / المكبس) والتحكم اليدوي (الزر / الرافعة). إنه قابل للتبديل بالكامل مع سلسلة AirTAC M5 والصمامات الميكانيكية المحلية العالمية للاستبدال المباشر.

1.1 التعريف القياسي للميناء الجوي

• ميناء P: مدخل الهواء المضغوط الرئيسي

• منافذ العمل أ/ب: تواصل مع اسطوانات مزدوجة المفعول للتحكم التلسكوبي

• منافذ عادم مزدوجة R1/R2: منافذ عادم مثبتة على الجانب لجسم الصمام، متوافقة مباشرة مع تركيب كاتم الصوت الصغير لتقليل الضوضاء ومنع الغبار

• الوظيفة الأساسية: هيكل إرجاع زنبركي 5/2، يتم إعادة ضبطه تلقائيًا إلى الحالة الأصلية بعد إزالة القوة الخارجية

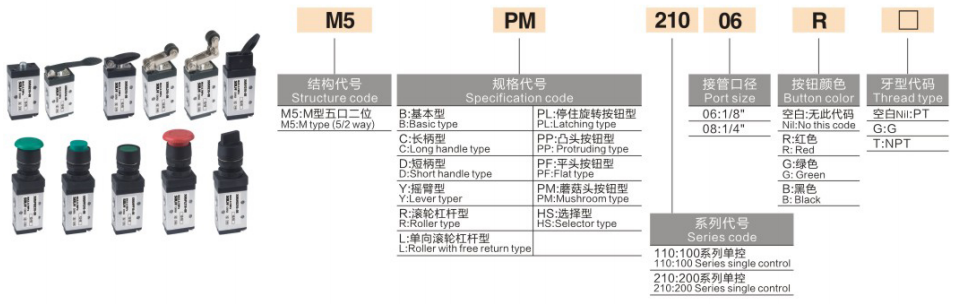

2. دليل ترميز النموذج واختيار نوع الرأس (أساس الاختيار الأساسي)

1. قاعدة الترميز الموحدة: م5【كود الرأس】-05 (05 يرمز إلى منفذ خيط M5 الموحد للسلسلة الكاملة)

كود الرأس	نمط رأس الصمام	وضع القيادة	السيناريوهات القابلة للتطبيق
M5B	قضيب الغطاس الأساسي	مشغل الضغط العلوي المباشر	الأدوات الحد من الاصطدام الثابت، والكشف عن الاتصال كشتبان
M5R	رافعة الأسطوانة	محرك بثق الأسطوانة الجانبية	مفتاح السكتة الدماغية والحاجز، النوع الأكثر عالمية
M5L	بكرة ذات اتجاه واحد	عكس قوة الاتجاه الواحد	تحديد المواقع في اتجاه واحد، منع سوء اللمس العكسي
M5Y	رافعة تبديل طويلة	محرك تبديل يدوي	مفتاح دائرة الهواء اليدوي للمعدات في الموقع
M5C	زر دائري طويل	اضغط وإعادة التعيين التلقائي	التحكم اليدوي في الركض لمسافات طويلة
M5D	زر دائري قصير	اضغط لفترة قصيرة وإعادة تعيين	التحكم في الركض في مساحة التثبيت الضيقة
M5PF	زر محدب مسطح	زر الضغط الفوري	التحكم في بدء وإيقاف الركض على طاولة العمل
M5PM / M5PP	زر الفطر	عملية ضغط رأس الفطر	التحكم اليدوي من نوع التوقف في حالات الطوارئ
M5PL	زر القفل الدوار	اضغط للقفل، اضغط مرة أخرى لإعادة التعيين	عقد إمدادات الهواء والتحكم في القفل الذاتي
M5HS	تبديل التبديل الأفقي	تبديل مجداف اليسار واليمين	تبديل دائرة الهواء والعتاد لوحة

2. مثال نموذجي: م5R-05 | صمام ميكانيكي من نوع الرافعة الدوارة 5/2 مع منفذ خيط M5 قياسي

3. المعلمات التقنية الأساسية

عنصر المعلمة	مواصفة
الواجهة القياسية	خيط رفيع M5×0.8، محول G1/8 اختياري
نطاق ضغط العمل	0.05～0.8 ميجا باسكال
ضغط إثبات	1.2 ميجا باسكال
وسيلة العمل	هواء مضغوط مفلتر (≥40μm)، تشغيل بدون تشحيم
منطقة التدفق الفعال / قيمة السيرة الذاتية	7 مم²، السيرة الذاتية≈0.39
نطاق درجة حرارة العمل	-5 درجة مئوية～+70 درجة مئوية
مواد الختم	مطاط النتريل NBR، مقاوم للاهتراء ومحكم الغلق
مادة جسم الصمام	سبائك الألومنيوم بأكسيد الصلب
خدمة الحياة	≥10 مليون دورة، تصميم متين لرأس الصمام المعدني

4. المزايا الأساسية الهيكلية

• هيكل بكرة متوازن: يعتمد تصميم بكرة منزلق متوازن، خالي من تداخل الضغط الخلفي لمصدر الهواء. لا يتطلب سوى قوة خارجية صغيرة لإكمال عملية الرجوع من خلال عملية حساسة وخفيفة الوزن.

• تصميم العادم المزدوج: منافذ عادم ثنائية R1/R2 مستقلة بتصميم خارجي. قم بتركيب كاتم الصوت الصغير مباشرةً لتحقيق تقليل الضوضاء وعزل الغبار بكفاءة، مما يضمن التشغيل المستقر على المدى الطويل.

• تركيب متعدد الزوايا: الأجزاء العلوية والسفلية من جسم الصمام محجوزة بفتحات تثبيت، مما يدعم التثبيت الثابت بزاوية عشوائية للتكيف مع تخطيطات مساحة المعدات المختلفة.

• سلسلة كاملة من قابلية التبادل العالمي: حجم جسم الصمام الإجمالي الموحد لسلسلة M5 بأكملها، متوافق مع نفس قاعدة المواصفات المتعددة للاستبدال المجاني وتجميع الوحدات.

5. دعم الملحقات وقاعدة متعددة

• قاعدة مشعب M5 (M5M): لوحات متعددة الوصلات 1F/2F/3F، تحقق إمداد هواء مركزي بمنفذ P، واستبدال الأنابيب ذات الصمام الواحد المتناثرة لتبسيط تخطيط الدائرة.

• المساعدين الداعمين: م5 إلى G1/8 تقليل التركيبات المستقيمة، وكاتم الصوت الصغيرة M5، والموصلات السريعة M5 (مطابقة أنابيب الهواء φ3/φ4)، وأقواس التثبيت الثابتة.

6. تمييز الاختيار: الصمام الميكانيكي M5 vs S3

عنصر المقارنة	سلسلة M5 (اتجاه 5/2)	سلسلة S3 (3/2 اتجاه)
تكوين المنفذ الجوي	5 منافذ (P/A/B/R1/R2)	3 منافذ (P/A/R)
مواصفات الموضوع	موحد M5×0.8	M5×0.8 / PT1/8 اختياري
التطبيق الأساسي	محرك مباشر للأسطوانات الصغيرة مزدوجة المفعول	فقط للتحكم في الإشارة التجريبية، قم بتشغيل صمامات الملف اللولبي

7. دوائر التطبيق الكلاسيكية

• التحكم في حدود الاسطوانة: يقوم حاجز الأسطوانة بتشغيل الصمام الميكانيكي للأسطوانة M5R، ويخرج إشارة الهواء التجريبية للتحكم في صمام الملف اللولبي 4V، مما يحقق الانعكاس التلقائي عندما تصل الأسطوانة إلى الموضع المحدد.

• التحكم اليدوي في التشغيل والإيقاف: يتحكم صمام زر الفطر M5PP بشكل مباشر في العمل التلسكوبي للأسطوانات الصغيرة مزدوجة الفعل للتشغيل اليدوي في الموقع.

• الكشف عن أدوات خط التجميع: يعمل صمام القضيب العلوي ذو المكبس M5B كمفتاح كشف في مكان القالب لتحقيق التشغيل المنطقي الهوائي التلقائي لتحديد موضع الأدوات.

ملخص جملة واحدة

سلسلة SOLH M5 عبارة عن صمام ميكانيكي كامل الوظائف بإرجاع زنبركي 5/2 مع خيط M5×0.8 موحد. من خلال دمج الحد الميكانيكي للسكتة الدماغية وأوضاع التحكم اليدوية المتعددة، فإنه يتميز بالعمل الحساس والأداء المتين وقابلية التبادل الشاملة، كونه مكون التحكم الهوائي الصغير المفضل لتغذية إشارة الأسطوانة والتبديل الهوائي اليدوي للمعدات.
