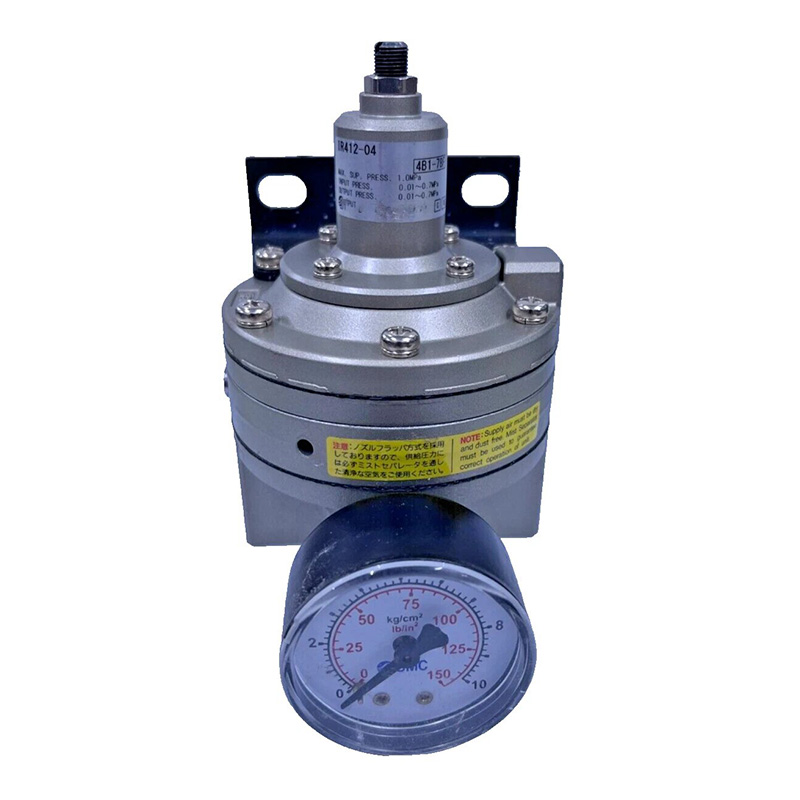

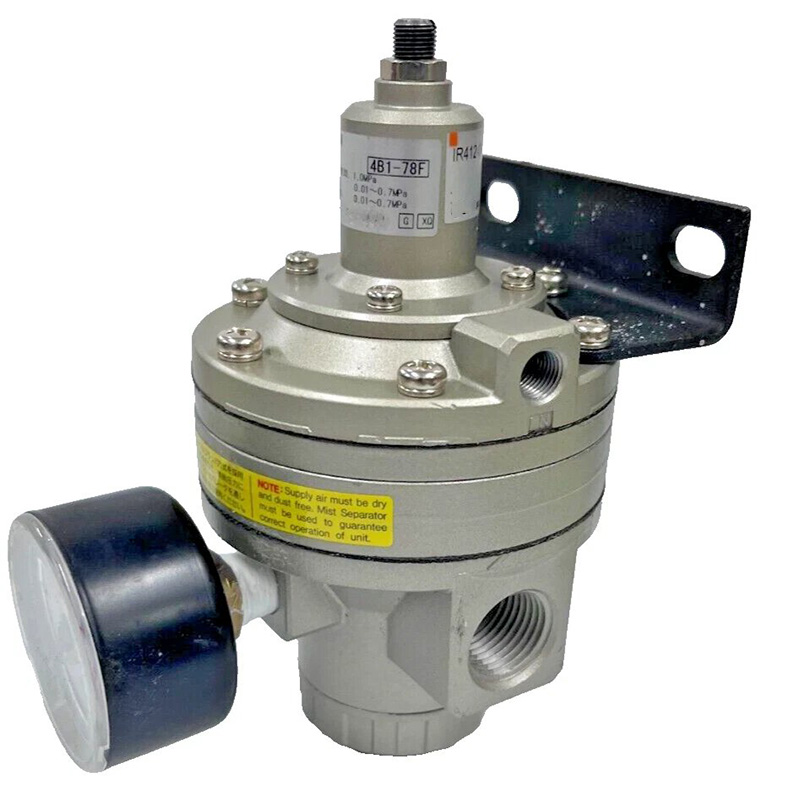

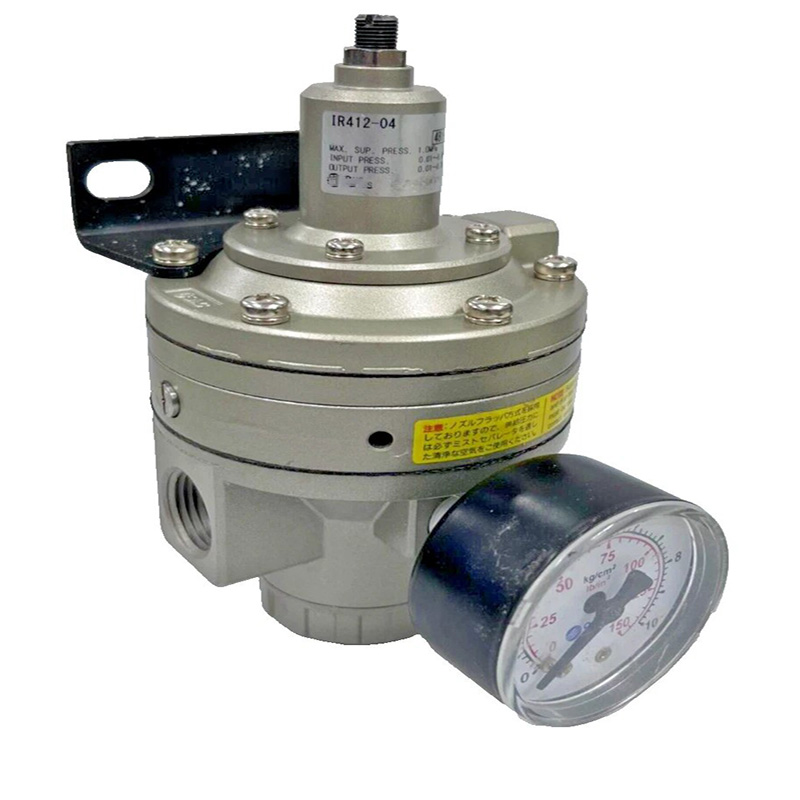

IR412-04-X32 منظم تشغيل تجريبي عالي الدقة

ماركة: SOLH من شركة Richge Technology (睿其格科技)

نظرة عامة على المنتج

     ينتمي IR412-04-X32 إلى مثبت الضغط الدقيق ذو التدفق الكبير الذي يتم تشغيله بشكل تجريبي من سلسلة IR. تم تصميم هذا المنظم لظروف العمل الهوائية شديدة الطلب والتي تتطلب ضغط إخراج فائق الاستقرار وتقلبات ضغط صغيرة، وأبعاد كاملة وأداء قابل للتبديل مع سلسلة SMC الأصلية IR412.

1. المواصفات الفنية الأساسية

      - اسم السلسلة: منظم التثبيت عالي الدقة IR412

      - النموذج الكامل: IR412-04-X32

          · 04: خيط المنفذ الرئيسي Rc 1/2"

          · X32: تكوين خاص مخصص يشمل العادم الخلفي، وحساسية معززة، والحد الأدنى من استهلاك الهواء الثابت

     --نوع الهيكل: منظم دقة تخفيف يعمل بشكل تجريبي

     -الوسط القابل للتطبيق: هواء مضغوط جاف ونظيف

     -أقصى ضغط عمل للمدخل: 1.0 ميجا باسكال

     -نطاق الضغط القابل للتعديل: 0.01 ~ 0.7 ميجا باسكال

     -دقة التحكم

        · الحساسية: 0.2% على نطاق كامل

        · التكرار: ±0.5% على نطاق كامل

     --أداء التدفق: الحد الأقصى لسعة التدفق، ما يقرب من ضعف تدفق طراز IR201

     -سعة عادم الإغاثة: تدفق عادم الضغط الزائد أعلى 5 مرات من منظمات الدقة التقليدية

     --استهلاك الهواء الثابت: منخفض جدًا، أقل من 1 لتر/دقيقة

     --درجة حرارة التشغيل: -5 درجة مئوية ~ +60 درجة مئوية

     -الوزن الصافي: تقريبًا. 1.0 كجم

     --خيارات التركيب: تركيب اللوحة أو تركيب الدعامة؛ مقياس الضغط قابل للتثبيت على الجانب الأمامي أو الخلفي

2. مبدأ التشغيل التجريبي للفوهة والزعنفة

     --مرحلة ضبط الضغط: قم بتدوير مقبض الضبط لضغط الزنبرك الداخلي وإغلاق ممر الفوهة؛ يقوم الهواء التجريبي بدفع البكرة الرئيسية لضبط ضغط الإخراج.

     --مرحلة التنظيم المستقر: يعمل ضغط المخرج على الحجاب الحاجز لموازنة توتر الزنبرك، والحفاظ على الضغط المسبق الثابت.

     --مرحلة تخفيف الضغط الزائد: عندما يتجاوز الضغط السفلي القيمة المستهدفة، يرتفع الحجاب الحاجز لفتح الفوهة، وينخفض ​​الضغط الطيار على الفور، ويطلق الصمام الرئيسي الهواء الزائد بسرعة عالية. الميزة الأساسية: يوفر هيكل التحكم والتخفيف المدمج سرعة استجابة فائقة السرعة وإخراج ضغط مستقر وأداء تدفق كبير متميز.

3. شرح كامل لكود النموذج (IR412-04-X32)

     --IR412: سلسلة قاعدة منظم عالية الدقة ذات عيار كبير

     --04: مواصفات المنفذ الرئيسي Rc 1/2"

     --X32: إصدار ترقية مخصص

        · تصميم العادم الخلفي (الإصدار القياسي يعتمد العادم الأمامي)

        · تحسين حساسية الاستجابة

        · تصميم منخفض لاستهلاك الهواء بشكل ثابت

4. مزايا المنتج الأساسية

     --دقة تحكم فائقة مع حساسية كاملة 0.2%، مطابقة تمامًا للتحكم في التوتر، وتحديد المواقع بدقة ومعدات توزيع السوائل.

     --يوفر المنفذ الكبير مقاس 1/2 بوصة أقصى قدر من التدفق، ويدعم الأسطوانات كبيرة التجويف وخطوط الإنتاج الهوائية عالية الاستهلاك.

     - تصحيح الضغط الفوري عبر قناة تخفيف كبيرة الحجم للقضاء على تقلب ضغط الإخراج بسرعة.

     --تصميم موفر للطاقة مع استهلاك هواء ثابت أقل من 1 لتر/دقيقة لتقليل تكاليف التشغيل على المدى الطويل.

     - تخطيط التثبيت المرن. يمكن تجميع مقياس الضغط وقوس التثبيت على الجانب الأمامي أو الخلفي حسب الحاجة.

     --يمنع العادم الخلفي المخصص X32 تلوث الغبار والرذاذ الزيتي للحفاظ على بيئة عمل نظيفة.

5. سيناريوهات التطبيق النموذجية

     خطوط إنتاج الغراء والطلاء الصناعي الدقيقة، آلات التحكم في شد الأفلام والأسلاك والنسيج للطباعة وبطاريات الليثيوم وصناعات النسيج، معدات تحديد موضع الأسطوانات عالية السرعة، ومكابس هوائية هيدروليكية وأتمتة النقل، أدوات قياس المختبرات ودوائر تثبيت الضغط طويلة الأمد، أشباه الموصلات، والتجميع الإلكتروني، ومنصات هوائية دقيقة في غرف الأبحاث

مقارنة أداء الطراز: IR412 VS IR201 VS ARJ310

ملخص جملة واحدة

     IR412-04-X32 عبارة عن منظم دقيق طيار ذو عيار كبير متوافق مع SMC يتميز بعادم خلفي مخصص X32 واستهلاك هواء منخفض للغاية، ويعمل كحل للتحكم في الضغط العلوي للتوزيع الدقيق للتدفق العالي وتعديل التوتر وأنظمة التشغيل الآلي لتحديد المواقع.
