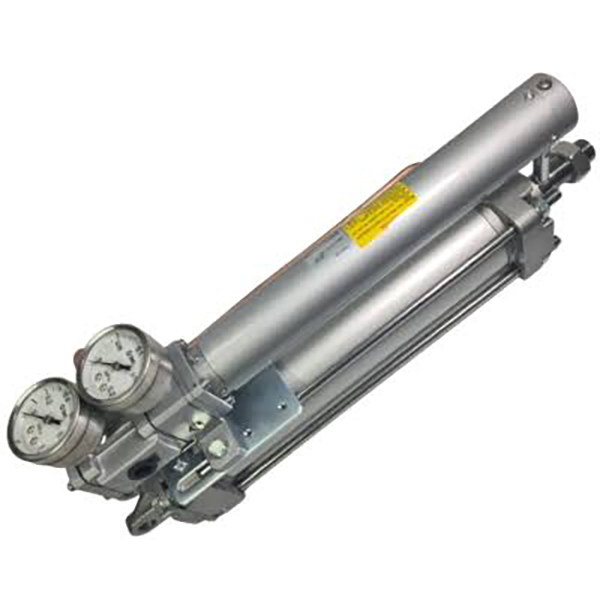

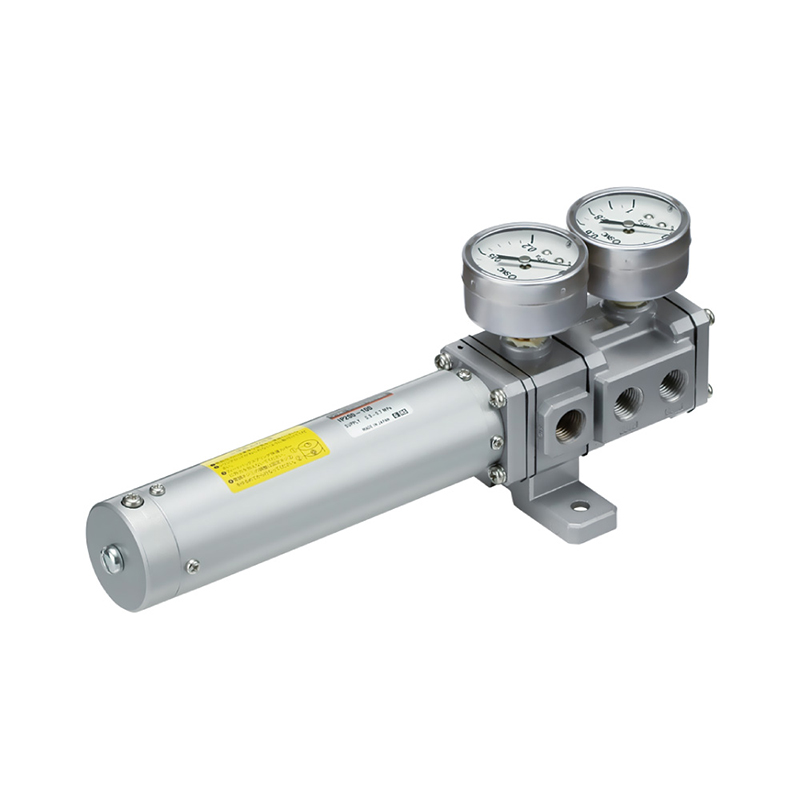

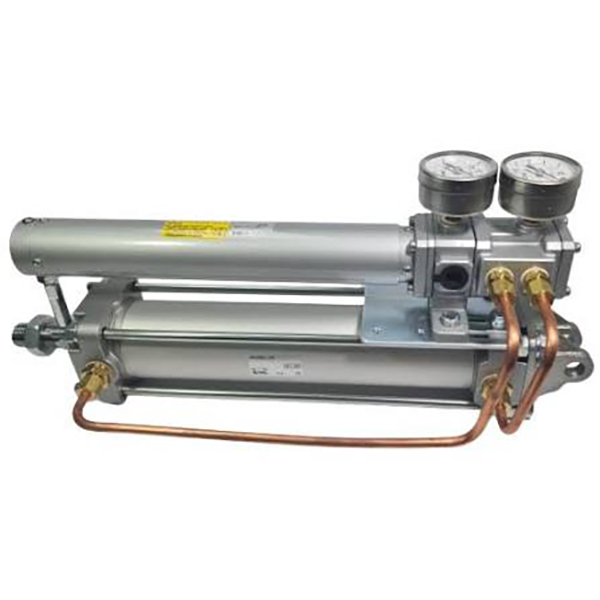

محدد موضع اسطوانة المؤازرة الهوائية من سلسلة IP200

ماركة:SOLH من شركة Richge Technology

تحديد موضع المنتج

     سلسلة IP200 التي تم إطلاقها تحت العلامة التجارية SOLH التابعة لشركة Richge Technology هي أداة تحديد موضع الأسطوانة المؤازرة الهوائية. إنه يوفر تحكمًا تناسبيًا عالي الدقة في الموضع للأسطوانات القياسية، ويحول خطيًا إشارة التحكم الهوائية 0.02 ~ 0.1MPa إلى إزاحة دقيقة لقضيب مكبس الأسطوانة. يتم تشغيله بالكامل بالهواء بدون مصدر طاقة، وهو حل تحديد المواقع الآمن بشكل جوهري للبيئات الصناعية المعرضة للانفجار.

المواصفات الفنية الأساسية

    1. المعلمات الأساسية

     - الأسطوانات المتوافقة: التجويف ≥ Ø50 مم، الشوط 25 ~ 300 مم (قابل للتخصيص لكل زيادة 1 مم)

     - مبدأ التحكم: آلية المؤازرة ذات الفوهة والزعنفة بناءً على نظرية توازن القوة

     - ضغط الهواء العرضي (SUP): 0.3 ~ 0.7MPa

     - إشارة التحكم في الإدخال (IN): إشارة هوائية قياسية 0.02 ~ 0.1MPa

     - درجة الحرارة المحيطة والمتوسطة: -5 درجة مئوية ~ +60 درجة مئوية (الإصدار القياسي)

     - مؤشر ترابط المنفذ: المنفذ الرئيسي Rc1/4؛ منفذ قياس الضغط Rc1/8

     -- الوزن الصافي: تقريبًا. 700 جرام (على أساس نموذج السكتة الدماغية 100 مم) مؤشر دقة التحكم · الحساسية: ≥ 0.5% F.S.

     --الخطية: ± ±2% F.S.

     -- التباطؤ: ≥ 1% FS

     - التكرار: ± ± 1% F.S.2.

مبدأ عمل توازن القوة

     -إدخال الإشارة: تدخل إشارة التحكم الهوائية إلى المنفذ IN وتدفع غشاء الإدخال.

     - التضخيم المؤازر: تعمل إزاحة الحجاب الحاجز على تغيير الخلوص مقابل الفوهة لضبط الضغط الخلفي، مما يدفع البكرة الداخلية إلى تبديل دوائر الهواء.

     - تشغيل الأسطوانة: يتم إخراج الهواء المضغوط عبر منافذ OUT1 / OUT2 لتمديد أو سحب الأسطوانة مزدوجة الفعل.

     - ردود الفعل على الموضع: تعمل حركة حركة الأسطوانة على سحب غشاء التغذية المرتدة من خلال قضيب التوصيل وزنبرك التغذية المرتدة للوصول إلى توازن القوة مع إشارة الإدخال ؛ يعود التخزين المؤقت إلى الوضع المحايد لقفل الأسطوانة في الموضع المستهدف بدقة.

تعريف رمز النموذج (IP200-XXX-YY)

     - IP200: رمز السلسلة الأساسية

     - XXX: السكتة الدماغية المقدرة (25 / 50 / 100 / 150 / 200 / 250 / 300 مم)

     --YY لاحقة اختيارية: لا توجد لاحقة: نموذج قياسي مزود بزنبرك رجعي من الفولاذ الكربوني -T: مزود بزنبرك رجعي من الفولاذ المقاوم للصدأ -XN: إصدار درجة حرارة منخفضة (-30 درجة مئوية ~ +60 درجة مئوية) -XZ: إصدار درجة حرارة عالية (-5 درجة مئوية ~ +80 درجة مئوية)

مثال: IP200-200-T → شوط 200 مم، زنبرك تغذية مرتدة من الفولاذ المقاوم للصدأ.

تعريف المنفذ

     -- SUP: مدخل إمداد الهواء الرئيسي (0.3~0.7MPa)

     -- IN: إدخال إشارة التحكم الهوائي (0.02~0.1MPa)

     - OUT1 / OUT2: منافذ إخراج مزدوجة لأسطوانة مزدوجة الفعل

     - على سبيل المثال: منفذ العادم

     - المقياس: منفذ مخصص لتركيب مقياس الضغط

مزايا المنتج الأساسية

     - تحديد المواقع الهوائية عالية الدقة والآمنة للانفجار دقة تحديد المواقع المماثلة لأنظمة المؤازرة الكهربائية ؛ تعمل بالهواء بالكامل بدون مكونات كهربائية، وآمنة بشكل جوهري لمناطق العمل القابلة للاشتعال والانفجار.

     - هيكل مدمج متكامل متعدد الإمكانات تصميم وحدة متكاملة للتركيب المباشر على الأسطوانات القياسية، مما يبسط إجراءات التثبيت والصيانة الروتينية في الموقع.

     - تصميم معايرة مريح، برغي تعديل صفري مستقل مدمج وبرغي تعديل الامتداد لمعايرة سريعة في الموقع بدون أدوات إضافية.

     - خيارات المواد المتعددة لزنبرك التغذية العكسية لمقاومة التآكل متوفر في أشكال مختلفة من الفولاذ الكربوني أو الفولاذ المقاوم للصدأ للتكيف مع بيئات ورش العمل الرطبة المسببة للتآكل.

     -- إصدارات مخصصة ذات نطاق واسع لدرجات الحرارة، نماذج اختيارية قياسية ومنخفضة الحرارة وعالية الحرارة لتلبية الظروف الصناعية المعقدة ذات درجات الحرارة المتغيرة.

سيناريوهات التطبيق النموذجية

     -- محطات تحديد المواقع بدقة: معدات القطع والضغط والطلاء ومعالجة المواد تلقائيًا

     -- التحكم في العمليات الصناعية: تنظيم فتح الصمام، والتحكم في شد الويب، وأنظمة تصحيح حافة الويب

     - البيئات القاسية الخاصة: معدات مقاومة للانفجار والغبار والماء للمصانع الكيماوية وآلات التعدين

     - الوحدة الأساسية المؤازرة الهوائية: تعمل كعنصر تحكم مركزي لأنظمة تحديد المواقع المؤازرة الهوائية الكاملة

إرشادات التشغيل والتركيب

     - متطلبات مصدر الهواء: يجب أن يكون هواء الإمداد جافًا ونظيفًا بدقة ترشيح تبلغ ≥5μm لمنع انسداد الفوهة وفشل تحديد الموقع.

     - مرجع المعايرة: ضبط كامل للصفر والامتداد تحت ضغط إمداد قياسي يبلغ 0.5 ميجا باسكال للحصول على أداء خطي مثالي.

     -- اتجاه التركيب: يدعم التثبيت بأي زاوية؛ تجنب تخطيط التركيب الذي يتسبب في تراكم الماء المتكثف داخل المجموعة الداخلية للوحدة.

ملخص جملة واحدة

     يعمل جهاز تحديد الموضع الهوائي المؤازر ذو الفوهة والزعنفة SOLH IP200 خطيًا على تحويل إشارة الهواء من 0.02 إلى 0.1 ميجا باسكال إلى إزاحة أسطوانة دقيقة، ويتميز بدقة تحديد موضع عالية وتشغيل آمن للهواء فقط، ومعايرة قابلة للتعديل صفر/امتداد وخيارات مخصصة متعددة درجات الحرارة، وحدة التحكم في تحديد المواقع النسبية المثالية للمواد الكيميائية المقاومة للانفجار والتعدين ومعدات التشغيل الآلي الدقيقة.
