التطبيق الرئيسي
يتم استخدام المفتاح الأرضي للمفاتيح الكهربائية الداخلية في المحطات الفرعية ومحطات الطاقة لتأريض المفاتيح الكهربائية بشكل آمن أثناء الصيانة أو الاختبار أو الإصلاحات. فهو يوفر مسارًا آمنًا إلى الأرض، حيث يقوم بتفريغ أي شحنة كهربائية متبقية من المعدات ذات الجهد العالي، مما يضمن بيئة عمل آمنة لموظفي الصيانة.
في المحطات الفرعية، يتم استخدام المفتاح الأرضي لعزل المفاتيح الكهربائية والأرضية بشكل آمن مثل قواطع الدائرة أو العوازل أو المحولات قبل إجراء أي أعمال صيانة أو فحص. وهذا يساعد على منع مخاطر الصدمات الكهربائية ويحمي كل من الأفراد والمعدات. في محطات الطاقة، يضمن المفتاح تأريض الأنظمة الكهربائية بشكل صحيح عند عزل أجزاء من شبكة الطاقة لأغراض الصيانة أو عمليات الطوارئ، مما يقلل من مخاطر الحوادث الكهربائية.
تم تصميم المفتاح الأرضي Switchgear Indoor لتشغيل موثوق وسريع في الإعدادات الداخلية، مع عزل قوي لتحمل ظروف الجهد العالي. ويتميز بآليات السلامة مثل مؤشرات حالة التأريض الواضحة والأنظمة المتشابكة لمنع التشغيل العرضي، مما يضمن التأريض الآمن والفعال في البيئات ذات الجهد العالي.
يعد المفتاح الأرضي لمجموعة المفاتيح الكهربائية الداخلية منتجًا متقدمًا عالميًا تم تطويره بواسطة التكنولوجيا المتقدمة، وهيكله هو التجميع.
بعد التقييم الشامل، يلبي الأداء متطلبات مفتاح عزل الجهد العالي ومفتاح التأريض GB1985-2004 AC وIEC62271-102:2002، والذي ينطبق على نظام الطاقة AC 50 هرتز ثلاثي الطور 3-12KV؛ لديها القدرة على إيقاف تشغيل الدائرة القصيرة لحماية المعدات الكهربائية الأخرى في مجموعة المفاتيح الكهربائية من التلف، ويمكن استخدامها مع العديد من المفاتيح الكهربائية ذات الجهد العالي، أو كحماية تأريض أثناء صيانة المعدات الكهربائية ذات الجهد العالي.
استخدام الظروف البيئية
1. ألا يتجاوز الارتفاع 1000 متر.
2. درجة حرارة الهواء المحيط: الحد الأعلى + 40 درجة مئوية، الحد الأدنى -25 درجة مئوية؛
3. ألا تتجاوز قوة الزلزال 8 درجات.
4. ألا يزيد المتوسط اليومي للرطوبة النسبية عن 95%، والمعدل الشهري عن 90%.
5. درجة القذارة: 11.

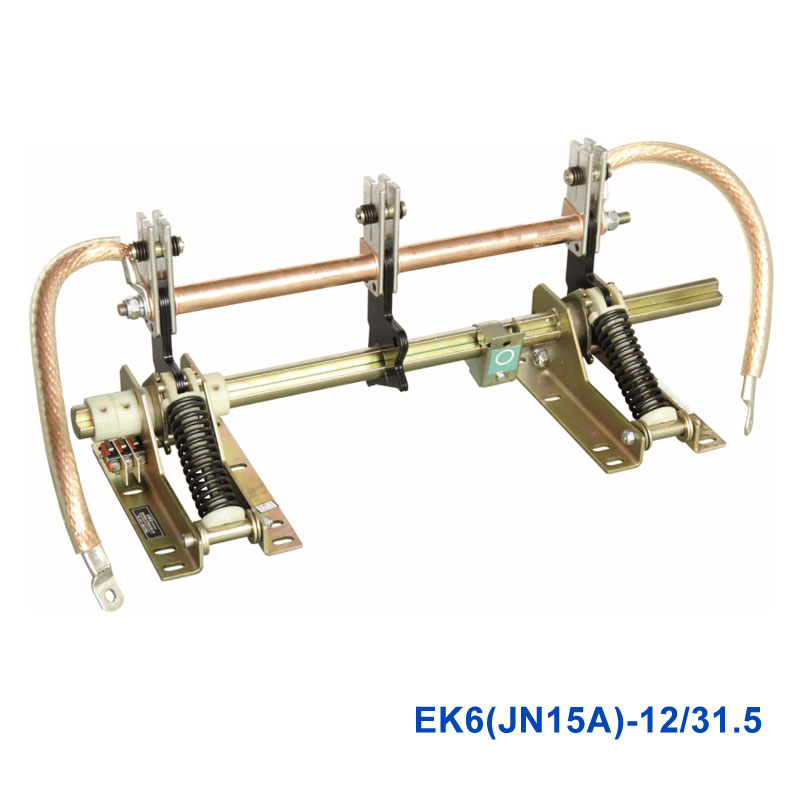

مفتاح تأريض داخلي عالي الجهد
رقم الموديل والوصف
المعلمات التقنية الرئيسية
| المعلمات التقنية الرئيسية | وحدة | بيانات | ||
| الجهد المقنن | كيلو فولت | 12 | ||
| تصنيفها لفترة قصيرة تحمل التيار | ال | 31.5 | ||
| مدة الدائرة القصيرة المقدرة | S | 4 | ||
| تصنيف ماس كهربائى التبديل الحالي | ال | 80 | ||
| الذروة المقدرة تحمل التيار | ال | 80 | ||
| مستوى العزل المقدر | تردد الطاقة يتحمل الجهد 1 دقيقة | كيلو فولت | المدقع على الأرض والبديل | 42 |
| ذروة البرق تحمل الجهد | 75 | |||
| الحياة الميكانيكية | مرات | 3000 | ||
EK6(JN15A)-12/31.5 شكل المفتاح الأرضي وحجم التثبيت
طاولة داعمة
| النموذج الأولي للمنتج | A | B | C | D |
| EK6(JN15A)-12/31.5-150 | 150 | 424 | 535 | 396 |
| EK6(JN15A)-12/31.5-165 | 165 | 454 | 565 | 426 |
| EK6(JN15A)-12/31.5-190 | 190 | 504 | 615 | 476 |
| EK6(JN15A)-12/31.5-200 | 200 | 524 | 635 | 496 |
| EK6(JN15A)-12/31.5-210 | 210 | 544 | 655 | 516 |
| EK6(JN15A)-12/31.5-230 | 230 | 584 | 695 | 556 |
| EK6(JN15A)-12/31.5-250 | 250 | 624 | 735 | 596 |
| EK6(JN15A)-12/31.5-275 | 275 | 674 | 785 | 646 |
تعليمات الطلب
1. عند طلب مفتاح التأريض، قم بالإشارة إلى طراز المنتج والمسافة وما إذا كان مجهزًا (وحدد نموذج العرض).
2. يجب على المستخدمين الإشارة إلى المواضع العلوية والسفلية لجهات الاتصال المتحركة والثابتة في الوقت المناسب عند تثبيت المفتاح الأرضي في الخزانة.
3. إذا كان لدى المستخدمين متطلبات خاصة، يرجى الاتصال بشركتنا.
