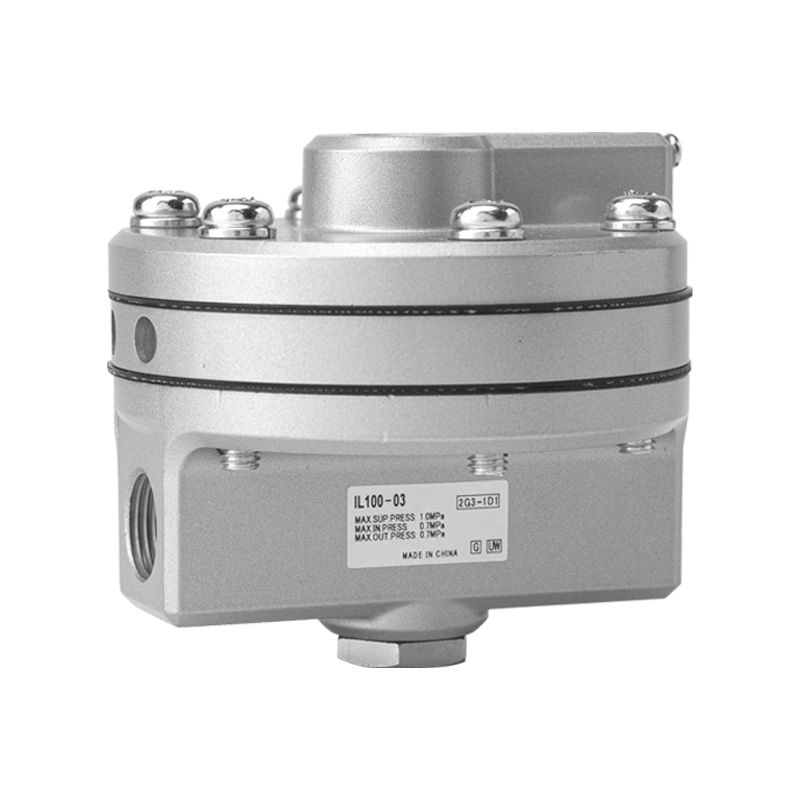

سلسلة IL100 1:1 مرحل معزز الدقة (مضخم هوائي)

العلامة التجارية: SOLH من Richge Technology

تحديد موضع المنتج

     سلسلة IL100 عبارة عن مرحل معزز دقيق بنسبة 1:1 قابل للتبديل بالكامل مع موديلات SMC الأصلية، والمعروف أيضًا باسم مضخم الإشارة الهوائية أو معزز الصوت. وتتمثل وظيفتها الأساسية في تحويل إشارات التحكم في التدفق المنخفض إلى إخراج هواء عالي التدفق متساوي الضغط. إنه يحل بشكل فعال مشكلات الاستجابة البطيئة الناتجة عن تشغيل الأنابيب الطويلة والمشغلات الهوائية ذات الحجم الكبير، ويتميز بدقة متميزة وقدرة تدفق كبيرة جدًا وسرعة استجابة فائقة السرعة.

 الوظيفة الأساسية ومبدأ العمل

  1. التعريف الأساسي

       إشارة هوائية ومضخم صوت مع تتبع دقيق للضغط 1:1 (ضغط الإخراج يساوي بدقة ضغط إشارة الإدخال).

  2. منطق التشغيل

     --SIG (منفذ الإشارة): يتلقى مخرجات ضغط التحكم في التدفق المنخفض من أجهزة تحديد المواقع أو منظمات الضغط

     --SUP (منفذ الإمداد): قم بتوصيله بمصدر الهواء المضغوط الرئيسي، أقصى ضغط للإمداد 1.0 ميجا باسكال

     --OUT (منفذ الإخراج): يوفر هواءًا عالي التدفق عند ضغط مماثل لتشغيل المحركات الكبيرة

     --EXH (منفذ العادم): يقوم بإخراج الهواء المتبقي بسرعة عندما ينخفض ​​ضغط إشارة التحكم

 3. القيمة الأساسية

     حافظ على ضغط الإشارة الدقيق مع تضخيم تدفق الإخراج، مما يؤدي إلى تسريع حركة المحرك بشكل كبير.

الميزات الرئيسية الأساسية

   1. تدفق عالي للغاية واستجابة فورية

     - سعة التدفق القصوى: 6,000 لتر/دقيقة (ANR) تحت ضغط إمداد يبلغ 0.7 ميجا باسكال

     -- معامل التدفق Cv = 1.1

     --مثالي للأنابيب لمسافات طويلة، وأسطوانات التجويف الكبيرة ومحركات الحجاب الحاجز الكبيرة

   2. تتبع الضغط 1:1 عالي الدقة

     --خطأ خطي ضمن النطاق الكامل ±1%

     --التباطؤ ≥ 1% مقياس كامل

     - تكرار الضغط الدقيق مع انخفاض الضغط الصفري وعدم وجود انجراف طويل الأمد

   3. خيارات خيط المنفذ المتعددة

     --أحجام المنافذ: 02 (Rc1/4)، 03 (Rc3/8)

     --الخيط القياسي: Rc; NPT اختياري (لاحقة N)، خيط متوازي G (لاحقة F)

     -أربعة منافذ مخصصة: إشارة SIG، وإمدادات SUP، وإخراج OUT، وعادم EXH

   4. درجة حرارة واسعة وإصدارات مخصصة خاصة

     --النموذج القياسي: -5 ~ +60 درجة مئوية

     --إصدار L بدرجة حرارة منخفضة: -30 ~ +60 درجة مئوية

     --إصدار T بدرجة حرارة عالية: -5 ~ +100 درجة مئوية

     -إصدار S خالي من النحاس: متوافق مع تصنيع أشباه الموصلات والغاز الخامل عالي النقاء

   5. هيكل مدمج متين

     - الجسم الرئيسي: سبائك الألومنيوم مع طلاء فضي مضاد للتآكل

     --الوزن الصافي: 0.56 كجم

     --طريقتان للتركيب: تركيب ملولب مباشر؛ دعامة تثبيت معدنية اختيارية (اللاحقة B)

جدول المواصفات الفنية الكامل

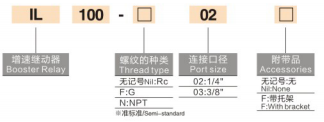

شرح كود النموذج (IL100-□-□-□-□)

   مثال: IL100-02-N-L-B

     --IL100: رمز السلسلة الأساسية

     --02 / 03: حجم المنفذ (1/4 بوصة / 3/8 بوصة)

     --لاحقة الموضوع: N=خيط NPT؛ لا توجد لاحقة=Rc; F = خيط G

     --لاحقة إصدار خاص: L=درجة حرارة منخفضة؛ T = درجة حرارة عالية؛ S=خالي من النحاس

     --B: مزود بحامل تثبيت (بدون لاحقة = بدون حامل)

   النماذج القياسية المشتركة

     --IL100-02: منفذ Rc1/4، درجة حرارة قياسية، بدون دعامة

     --IL100-03-B: منفذ Rc3/8، درجة حرارة قياسية، مع حامل تثبيت

     --IL100-N03-L: خيط NPT 3/8، متغير مقاوم لدرجات الحرارة المنخفضة

سيناريوهات التطبيق النموذجية

     --صمامات التحكم في العملية: صمامات تنظيم الهواء ومشغلات الحجاب الحاجز، مقترنة بمحددات الموضع لتعزيز سرعة التشغيل

     - خطوط أنابيب الهواء للأجهزة لمسافات طويلة: القضاء على الاستجابة البطيئة الناجمة عن الأنابيب الطويلة بين أجهزة الإرسال والمحركات

     --أسطوانات هوائية كبيرة الحجم: مشغلات ميكانيكية للخدمة الشاقة للرفع والتثبيت والسكتة الدماغية الكبيرة

     --حلقات تحديد المواقع عالية الدقة: أنظمة تعمل بالهواء المضغوط تتطلب متابعة دقيقة للضغط واستجابة سريعة

     - معدات أشباه الموصلات والغازات عالية النقاء: نوع S خالي من النحاس لبيئات العمليات النظيفة

ملخص جملة واحدة

     يوفر مرحل التعزيز القابل للتبديل SOLH IL100 تتبعًا دقيقًا للضغط بنسبة 1:1، وتدفقًا عاليًا بحد أقصى 6000 لتر/دقيقة وخطية عالية بنسبة ±1% مع استجابة فائقة السرعة، مصمم خصيصًا للتخلص من تأخر التشغيل البطيء في الأنابيب الطويلة والأنظمة الهوائية كبيرة الحجم.
