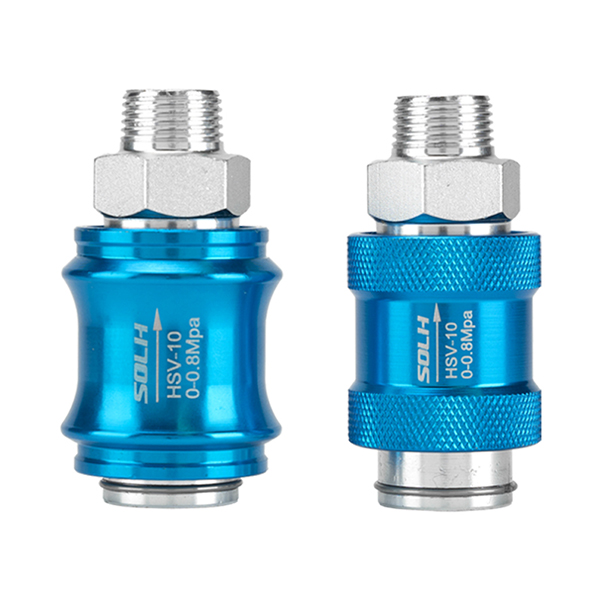

صمام منزلق يدوي من سلسلة HSV 3/2 | مباشرة من خلال مفتاح منزلق مصدر هوائي

العلامة التجارية: SOLH من Richge Technology | صمام منزلق يدوي 3/2 طريقة للتشغيل والإيقاف اليدوي للدوائر الهوائية وتخفيف الضغط

1. نظرة عامة على المنتج

     تعتبر سلسلة SOLH HSV معيارًاصمام هوائي منزلق يدوي 3/2 طريقة مع هيكل دفع وسحب مستقيم، متوافق تمامًا مع مواصفات سلسلة AirTAC HSV وقابل للتبديل عالميًا مع الطرز المحلية المكافئة. من خلال اعتماد تصميم غير زنبركي ذاتي القفل، فإنه يحقق إمداد الهواء عن طريق الدفع للأمام وتخفيف الضغط بالعادم عن طريق السحب للخلف. بفضل منطق العادم المدمج، يقوم الصمام على الفور بتفريغ الضغط المتبقي من خطوط الأنابيب الخلفية عند الإغلاق. يتم تطبيقه بشكل احترافي كمفتاح رئيسي يدوي للدوائر الهوائية الفرعية وصمام أمان لقطع الهواء لصيانة المعدات، ويتميز بقفل ذاتي مستقر وأداء آمن لتخفيف الضغط.

  1.1 منطق منفذ الهواء الأساسي ومبدأ التشغيل

     • تعريف المنفذ الجوي: P (مدخل الهواء)، A (مخرج العمل)، R (منفذ العادم المدمج)

     • حالة مغلقة عادة: دائرة P-A مفصولة، دائرة A-R مفتوحة للعادم المستمر

     • حالة دفع العمل: دائرة P-A متصلة بمصدر الهواء، دائرة A-R مغلقة لاحتجاز الضغط

     • ميزة التشغيل: عملية دفع وسحب ذات كم محوري مع هيكل ميكانيكي ذاتي القفل، لا يوجد انحراف في الموضع بعد تحرير اليدين

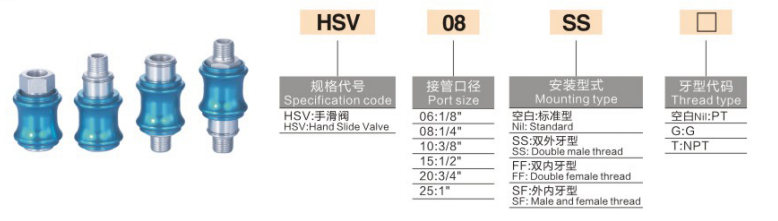

2. قواعد ترميز النموذج ومواصفات الخيط

  منطق الترميز: HSV [حجم المنفذ] - [رمز بنية الخيط] + [رمز نوع الخيط]

 2.1 مواصفات حجم المنفذ

     • 06: جي1/8 (PT1/8)

     • 08: جي1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: جي1/2 (PT1/2)

     • 20: G3/4

     • 25: جي1

  2.2 رمز لاحقة هيكل الموضوع

     • سادس: الهيكل القياسي، خيط خارجي ذو طرف واحد + خيط داخلي ذو طرف واحد (النموذج الأكثر شيوعًا)

     • سس: خيط خارجي مزدوج في كلا الطرفين

     • FF: خيط داخلي مزدوج في كلا الطرفين

  2.3 رمز نوع الموضوع

     • تقصير: خيط مستدق PT

     • G: خيط متوازي قياسي بريطاني

     • T: خيط مستدق قياسي أمريكي NPT

  مثال نموذجي: HSV08-SF | منفذ G1/4، صمام منزلق يدوي قياسي بخيط خارجي وداخلي، وهي المواصفات الأكثر استخدامًا في السوق

 2.4 معلمات المواصفات الرئيسية للسلسلة الكاملة

3. المعلمات التقنية الأساسية

4. المزايا الأساسية الهيكلية

     • التثبيت المباشر والمضمن: مصمم للتوصيل المتسلسل في خطوط الأنابيب الفرعية الهوائية، لا يتطلب قاعدة، ويمكن ربطه مباشرة وتثبيته في منتصف أنابيب الهواء من أجل تصميم بسيط وموفر للمساحة.

     • منطق تخفيف الضغط الآمن 3/2: اسحب لقطع مدخل الهواء وحرر كل الضغط المتبقي من الأسطوانات الخلفية وخطوط الأنابيب؛ ادفع لاستعادة إمدادات الهواء وعقد الضغط. يزيل بشكل فعال مخاطر الضغط المتبقية أثناء صيانة المعدات.

     • أداء موثوق للقفل الذاتي: هيكل ذاتي القفل لتحديد المواقع الميكانيكية، لا إعادة ضبط الزنبرك، وضع ثابت بعد التشغيل، لا يوجد إزاحة عرضية أو تسرب للهواء.

     • مطابقة الموضوع المتنوعة: هياكل وأنواع خيوط متعددة اختيارية، متوافقة تمامًا مع التركيبات السريعة ومفاصل الخيوط الداخلية وأنابيب الهواء KQ2 للتجميع المرن في الموقع.

     • هيكل متين مضاد للتآكل: جسم من الألومنيوم الصلب المؤكسد والبكرة المصنوعة من الفولاذ المقاوم للصدأ يحققان مقاومة التآكل ومقاومة الأكسدة والتشغيل المستقر على المدى الطويل في البيئات المعقدة.

5. تمييز الاختيار: صمام منزلق يدوي HSV مقابل صمام دوار يدوي 4HV

6. سيناريوهات التطبيق النموذجية

     • التحكم في فرع اسطوانة واحدة: تم تركيبه بين مصدر الهواء وصمام الملف اللولبي لتحقيق قطع الهواء يدويًا وتخفيف الضغط المتبقي لإيقاف تشغيل المعدات وصيانتها.

     • قطع الهواء الرئيسي للمعدات: يتم تركيبه على خط أنابيب سحب الهواء الرئيسي لمعدات الأدوات لتخفيف الضغط السريع بشكل عام وتشغيل الإغلاق الآمن.

     • تبديل الدائرة الفراغية: يتم تطبيقه على الدوائر الفرعية لمضخة التفريغ للتحكم اليدوي في التشغيل والإيقاف؛ اسحب الصمام لتحرير ضغط الفراغ بسرعة وضمان التشغيل الآمن.

ملخص جملة واحدة

     سلسلة SOLH HSV عبارة عن صمام منزلق يدوي مستقيم القفل ذاتي الاتجاه 3/2 مع وظيفة تخفيف الضغط المدمجة. يتميز بالتشغيل الخالي من التشحيم، وخيارات الخيوط المتنوعة ومنطق عادم الضغط المتبقي الآمن، وهو صمام تبديل مصدر الهواء اليدوي القياسي لصيانة الدائرة الهوائية والتحكم في تشغيل وإيقاف الفروع.
