صمام خانق العادم السريع من سلسلة ASV

صمام خانق العادم السريع من سلسلة ASV | صمام تحكم في السرعة هوائي عالي السرعة 4 في 1 مع كاتم صوت وتركيب بلمسة واحدة

العلامة التجارية: SOLH من Richge Technology | بديل متوافق تمامًا لسلسلة SMC ASV الأصلية

1. نظرة عامة على المنتج

     سلسلة SOLH ASV عبارة عنصمام تحكم هوائي متكامل 4 في 1 عالي السرعة يجمع بين وظيفة العادم السريعة وتنظيم اختناق العادم وكاتم الصوت المدمج والتركيب بلمسة واحدة. تختلف سلسلة ASV عن صمامات التحكم في السرعة التقليدية ذات الوظيفة الواحدة، وتتميز بمساحة تدفق مزدوجة فعالة، مما يتيح تمديد الأسطوانة بسرعة وسحب صامت قابل للتعديل. إنه يحل بشكل مثالي التناقض بين عمل الأسطوانة عالية السرعة وتنظيم السرعة المستقرة، ويعمل كصمام أساسي مفضل لسيناريوهات الأتمتة الهوائية عالية التردد والسرعة العالية ومنخفضة الضوضاء، وهو قابل للتبديل بالكامل مع سلسلة SMC ASV الأصلية.

2. مبدأ العمل الأساسي والوظائف

     • شوط السحب (IN → OUT / امتداد الأسطوانة): يتم فتح صمام الفحص الداخلي بالكامل مع عدم وجود مقاومة للتدفق، مما يحقق تدفقًا كبيرًا للهواء بشكل مستقيم. إنه يحسن بشكل كبير سرعة تمديد الأسطوانة ويلبي متطلبات العمل السريع عالية السرعة.

     • شوط العادم (خارج → EXH / تراجع الاسطوانة): يغلق صمام الفحص تلقائيًا. يمر هواء العادم من خلال صمام إبرة دقيق لضبط السرعة بدون خطوات، بينما يعمل كاتم الصوت المدمج على التخلص من ضوضاء العادم. إنها تحقق سرعة تراجع قابلة للتعديل وتشغيل صامت.

     • أداء متفوق عالي التدفق: تبلغ مساحة التدفق المقطعي الفعال حواليضعف صمامات التحكم في السرعة من سلسلة AS العادية، مما يوفر دعمًا قويًا للتدفق لحركة الأسطوانة عالية السرعة والتشغيل الدوري عالي التردد.

3. قواعد الترميز النموذجي وتعريف المعلمات

  مثال نموذجي نموذجي: ASV310F-01-06A

     • ASV: رمز السلسلة لصمام خنق العادم السريع 4 في 1 مع كاتم الصوت والتركيب بلمسة واحدة

     • رمز الحجم (120/220/310/410/510): يتوافق مع مواصفات المنفذ M3/M5/G1/8/G1/4/G3/8

     • F: مزود بموصل سريع بلمسة واحدة لتركيب الأنابيب بسرعة

     • رمز الموضوع (01/02/03/04): 01=R1/8، 02=R1/4، 03=R3/8، 04=R1/2

     • رمز القطر الخارجي للأنبوب: قابلة للتكيف مع أنابيب الهواء φ4/φ6/φ8/φ10/φ12

     • تعريف اللاحقة: A=عجلة يدوية ذات قفل دفع؛S= خيط مانع للتسرب مطلي مسبقًا؛N=طلاء النيكل بدون كهرباء

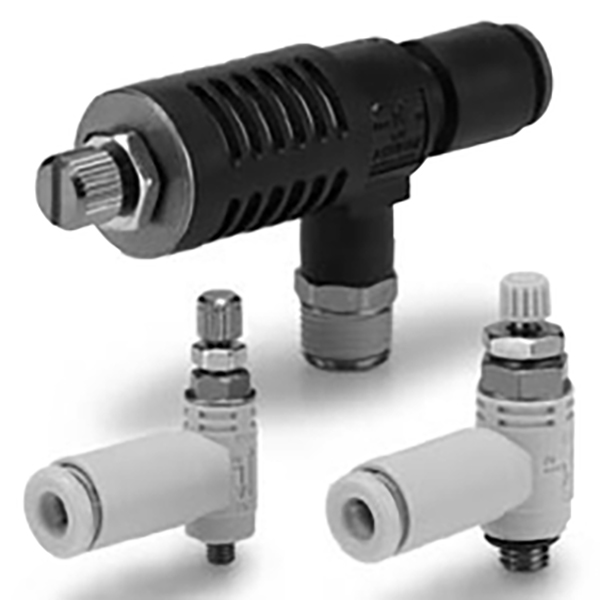

4. نوعان هيكليان وخصائص التطبيق

 4.1 نوع الكوع (ASV120F / ASV220F)

     • هيكل توجيه الكوع بزاوية 90 درجة، نفس مظهر صمام التحكم في سرعة الكوع من سلسلة AS، مدمج وموفر للمساحة.

     • تصميم واجهة غير متماثلة: منفذ خيط M3/M5 على جانب واحد، ومنفذ سريع التركيب على الجانب الآخر بلمسة واحدة.

     • مثالية للأسطوانات الصغيرة والصغيرة وسيناريوهات تخطيط المعدات ذات المساحة الضيقة.

  4.2 من النوع T بشكل مستقيم (ASV310F / 410F / 510F)

     • هيكل مستقيم بثلاثة منافذ: مدخل هواء خيطي، مخرج هواء سريع التركيب، منفذ عادم صامت مدمج EXH.

     • مساحة تدفق فعالة أكبر ومقاومة تدفق أقل، مما يزيد من سرعة تشغيل الأسطوانة.

     • الهيكل المفضل للأسطوانات عالية السرعة القياسية والمتوسطة والكبيرة.

5. جدول المواصفات القياسية للسلسلة الكاملة

6. المعلمات التقنية الأساسية وتكوين المواد

7. فرق الاختيار: صمام التحكم في السرعة من سلسلة ASV مقابل صمام التحكم في السرعة العادي

8. إرشادات التثبيت والتشغيل الاحترافية

     • التثبيت الاتجاهي: قم بالتثبيت بدقة وفقًا لعلامة السهم الموجودة على جسم الصمام. قم بتوصيلفي الميناء إلى صمام الملف اللولبي ومنفذ خارج إلى الأسطوانة لتجنب التثبيت العكسي الذي يسبب تنظيمًا غير طبيعي للسرعة.

     • اتصال الأنابيب السريع: اقطع أنبوب الهواء بشكل مسطح وأدخله بالكامل في التركيب الذي يعمل بلمسة واحدة حتى يتم سماع صوت "نقرة"، مما يؤكد الاتصال الثابت والمحكم.

     • عملية قفل مقاومة للاهتزاز: قم بتدوير العجلة اليدوية لضبط تدفق العادم وسرعة الأسطوانة.اضغط لأسفل على العجلة اليدوية للقفل ومنع انحراف السرعة الناجم عن اهتزاز المعدات؛اسحب عجلة اليد لفتح القفل للتعديل الثانوي

ملخص جملة واحدة

     سلسلة SOLH ASV عبارة عن صمام تحكم هوائي عالي السرعة 4 في 1 يدمج العادم السريع وخنق العادم وتقليل الضوضاء الصامت والتركيب بلمسة واحدة. مع منطقة التدفق المزدوجة، والهيكل المضاد للاهتزاز بقفل الدفع والمواد المتينة المقاومة للحريق، فإنه يلبي بشكل مثالي متطلبات التشغيل العالية السرعة والتردد العالي والصامت للأسطوانات الهوائية، كونه بديل الترقية الأمثل لصمامات التحكم في السرعة العادية من سلسلة AS.
