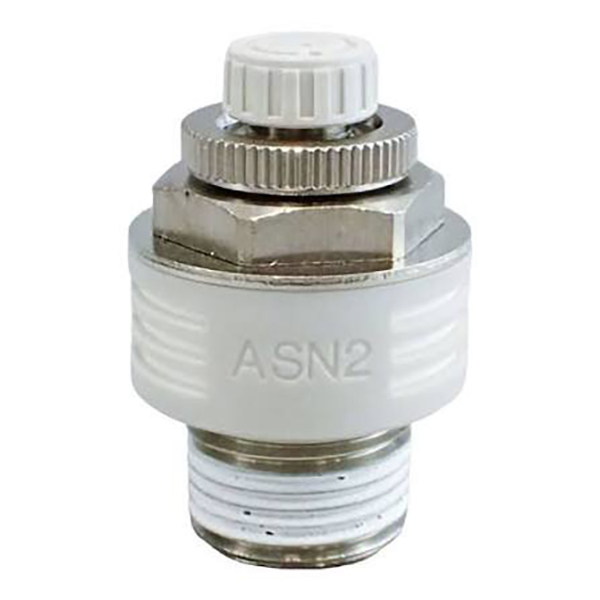

صمام خانق العادم من سلسلة ASN2 مع كاتم الصوت

صمام خانق العادم من سلسلة ASN2 مع كاتم الصوت | التحكم المتكامل في السرعة وصمام تقليل الضوضاء

العلامة التجارية: SOLH من Richge Technology | صمام كاتم صوت هوائي متكامل متوافق مع SMC

1. نظرة عامة على المنتج

     سلسلة SOLH ASN2 عبارة عنصمام خانق عادم الكل في واحد مع كاتم صوت مدمج، مصمم خصيصًا للتركيب المباشر على منفذ عادم EXH لصمامات الملف اللولبي الهوائي. فهو يدمج وظائف تنظيم سرعة العادم وتقليل الضوضاء في وحدة واحدة، مما يلغي الحاجة إلى تركيب كاتم صوت منفصل. من خلال اعتماد هيكل خنق صمام إبرة دقيق وتصميم تعديل مضاد للسقوط، يتميز ASN2-A من نوع الراتنج المطور بجسم خفيف الوزن وتعديل دقيق للمقياس ووظيفة قفل الضغط لأسفل. إنه حل فعال من حيث التكلفة وموفر للمساحة وعالي الثبات للتحكم في سرعة العادم لدوائر صمامات الملف اللولبي الهوائية القياسية.

2. وظائف ومزايا العمل الأساسية

     • تركيب منفذ الملف اللولبي الخاص EXH: يختلف ASN2 عن صمامات الخانق ذات نهاية الأسطوانة، حيث يتم تثبيته حصريًا على منافذ عادم صمام الملف اللولبي لتنظيم سرعة اختناق المخرج بشكل احترافي، مما يؤدي إلى تحسين تخطيط الدائرة الهوائية بشكل عام.

     • منطق خنق العادم الدقيق: التحكم في اختناق المخرج القياسي؛ يقلل الدوران في اتجاه عقارب الساعة من تدفق الهواء لحركة أسطوانة أبطأ، ويزيد الدوران عكس اتجاه عقارب الساعة من تدفق الهواء من أجل حركة أسرع، مما يحقق تعديل السرعة بدون خطوات.

     • كاتم صوت متكامل عالي الكفاءة: هيكل مدمج عالي الأداء لتقليل الضوضاء، يحقق تقليل الضوضاء أكثر من 20 ديسيبل حتى في ظل ظروف التدفق القصوى، ويحل بشكل فعال تلوث ضوضاء العادم الهوائي.

     • هيكل صمام الإبرة المضاد للسقوط: يعتمد مقبض التعديل على تصميم مضاد للارتخاء ومضاد للسقوط، مما يمنع سقوط المقبض وانحراف المعلمات الناتج عن اهتزاز المعدات على المدى الطويل، مما يضمن التشغيل المستقر على المدى الطويل.

3. قواعد ترميز النموذج وتعريف المواصفات

     مثال نموذجي نموذجي: ASN2-02A

     • مثلN2: رمز السلسلة لصمام خنق العادم المتكامل مع كاتم الصوت

     • كود العيار: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • لاحقة: نوع راتنج خفيف الوزن مطور، مزود بهيكل قفل للأسفل ونافذة مقياس دقيقة

     • لاحقة S: الخيط مطلي مسبقًا بمادة مانعة للتسرب لتعزيز إحكامه

     • لاحقة N: الخيط القياسي الأمريكي NPT (خيط R الافتراضي بدون لاحقة)

4. المواصفات والمعلمات القياسية للسلسلة الكاملة

5. المعلمات التقنية الأساسية

6. ميزات مطورة لنوع الراتنج ASN2-A

     • تصميم خفيف الوزن للغاية: يعتمد مادة راتينج عالية القوة، وقد تم تقليل الوزن بنسبة 80% تقريبًا مقارنة بالجسم الرئيسي المعدني التقليدي، مما يقلل الحمل على منفذ عادم صمام الملف اللولبي.

     • نافذة مقياس الدقة: مزود بمؤشر مقياس رنيه، يدعم التعديل الجزئي بمقدار 1/4 دائرة. معلمة التدفق مرئية وقابلة للقياس الكمي، مما يحقق إدارة تدفق موحدة وقابلة للتكرار.

     • قفل مريح بالضغط للأسفل: هيكل قفل مقبض الدفع المبتكر. بعد ضبط السرعة، يمكن أن يؤدي الضغط على المقبض إلى قفل موضع المعلمة، مما يمنع بشكل فعال انحراف السرعة الناتج عن اهتزاز المعدات ويضمن دقة التشغيل المتسقة.

7. تمييز اختيار النموذج: سلسلة ASN2 vs AS / ASV / ASC

8. إرشادات التثبيت والاحتياطات

     • طريقة التثبيت القياسية: قم بتثبيت الصمام مباشرة على منفذ عادم صمام الملف اللولبي EXH مع توجيه جسم الصمام للخارج، مع الاحتفاظ بمساحة تشغيل كافية لضبط السرعة يوميًا.

     • قيود الدائرة المطبقة: لا ينطبق على الدوائر ذات صمامات فحص الوضع الأوسط والصمامات أحادية الاتجاه التي يتم تشغيلها بشكل تجريبي، مما قد يتسبب في عمل غير طبيعي للأسطوانة وتشغيل غير مستقر.

     • عملية قفل مقاومة للاهتزاز: بعد الانتهاء من تصحيح تدفق الهواء والسرعة، قم بقفل مقبض الضبط لتجنب انحراف سرعة التشغيل الناتج عن اهتزاز المعدات على المدى الطويل.

ملخص جملة واحدة

     سلسلة SOLH ASN2 عبارة عن صمام خانق عادم متكامل وصمام كاتم صوت مخصص لمنافذ عادم صمام الملف اللولبي. يتميز بتقليل الضوضاء، وسرعة قابلة للتعديل بدقة، وهيكل مقاوم للاهتزاز ومقاوم للسقوط وخيار ترقية الراتنج خفيف الوزن، فهو يبسط تركيب الدائرة الهوائية، ويقلل من ضوضاء العادم، وهو ملحق اقتصادي مثالي للتحكم في السرعة وتقليل الضوضاء لأنظمة الملف اللولبي الهوائية القياسية.
