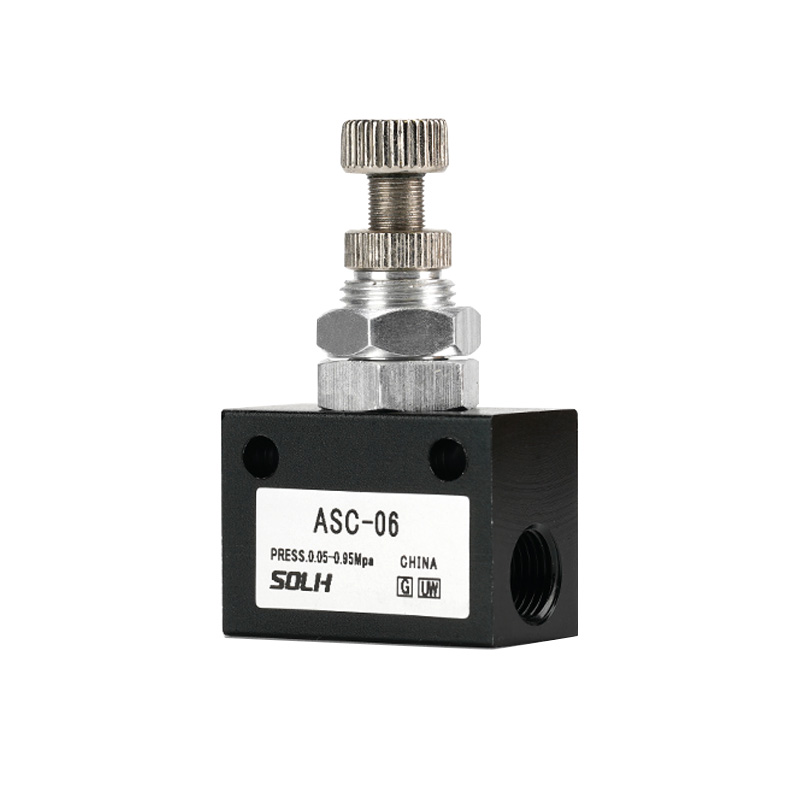

صمام الخانق أحادي الاتجاه من سلسلة ASC | صمام التحكم في السرعة الهوائي من سبائك الألومنيوم

العلامة التجارية: SOLH من Richge Technology | صمام التحكم في التدفق الهوائي القياسي AirTAC العالمي

1. نظرة عامة على المنتج

     سلسلة SOLH ASC عبارة عنصمام خنق أحادي الاتجاه من سبائك الألومنيوم فعال من حيث التكلفة اعتمدت على نطاق واسع في السوق الهوائية الصينية. إنها تتميز بنفس الوظائف الهوائية الأساسية مثل سلسلة AS ولكنها تعتمد هيكل تركيب ملولب أكثر متانة مع هيكل مربع مصنوع بالكامل من الألومنيوم. تم تصميمه لتنظيم سرعة الأسطوانة القياسية، فهو يحقق مدخل هواء حر للأمام وتحكم دقيق في اختناق العادم. مع الهيكل المدمج، والضبط المستقر ومواصفات الخيط العالمية، فهو الحل الاقتصادي السائد للتحكم في السرعة للدوائر الهوائية الآلية العامة.

2. وظيفة العمل الأساسية (مبدأ اختناق العادم)

     يتبع صمام ASC المعيارمنطق التحكم في اختناق العادمالطريقة الأكثر موثوقية لتنظيم سرعة الأسطوانة الهوائية:

     • مدخل الهواء الأمامي (امتداد الأسطوانة): يتم فتح صمام الفحص المدمج بالكامل، مما يتيح تدفق الهواء بشكل مستقيم دون عائق تقريبًا مع عدم فقدان التدفق، مما يضمن عمل الأسطوانة بسرعة وسلاسة.

     • العادم العكسي (تراجع الاسطوانة): يغلق صمام الفحص تلقائيًا. يمر هواء العادم من خلال صمام الإبرة الدقيق من أجل الاختناق القابل للتعديل، مما يحقق التحكم الدقيق في سرعة تراجع الأسطوانة.

      •التطبيق الأساسي: ضبط سرعة التمديد أو التراجع للأسطوانات مزدوجة الفعل بدقة؛ يعد الاختناق من جانب العادم هو أسلوب تنظيم السرعة الهوائية الأكثر استخدامًا واستقرارًا في السيناريوهات الصناعية.

3. قواعد ترميز النموذج ومواصفات الخيط

     تنسيق الترميز: ASC[سلسلة الحجم]-[عيار الخيط]+[لاحقة الخيط]

  3.1 تعريف الحجم والعيار

     • 100 سلسلة: 06 = G1/8 (PT1/8)

     • 200 سلسلة: 08 = G1/4 (PT1/4) | النموذج السائد الأكثر عالمية

     • 300 سلسلة: 10 = G3/8 (PT3/8)، 15 = G1/2 (PT1/2)

  3.2 لاحقة نوع الخيط

     • فارغ: خيط مستدق PT قياسي (افتراضي)

     • G: خيط متوازي G قياسي بريطاني

     • T: خيط مستدق قياسي أمريكي NPT

4. المواصفات القياسية للسلسلة الكاملة ومعلمات التدفق

5. المعلمات التقنية الأساسية

6. الميزات الهيكلية وتعليمات التثبيت

     • جسم مربع من سبائك الألومنيوم متكامل: هيكل مدمج وخفيف الوزن مع قوة هيكلية عالية، ليس من السهل أن يتشوه. يعتمد تصميمًا ملولبًا بالكامل في الخط بدون وصلات مدمجة قابلة للدفع، مما يتطلب تجهيزات أنابيب منفصلة لتوصيل الأنابيب، ويتميز بتوافق قوي ومتانة عالية.

     • تحديد اتجاه التدفق بشكل واضح: تم وضع علامة على سهم التدفق القياسي على جسم الصمام، ويشير إلى جانب الأسطوانة (اتجاه اختناق العادم) لتجنب أخطاء التثبيت العكسي وضمان منطق تنظيم السرعة الصحيح.

     • تعديل مضاد للاهتزاز قابل للقفل: مجهزة بمقبض تعديل علوي وصامولة قفل. بعد ضبط معلمة السرعة، يمكن قفل الصمولة لمنع انحراف المعلمة الناتج عن اهتزاز المعدات، والحفاظ على التشغيل المستقر على المدى الطويل.

     • التثبيت الشامل: يدعم التثبيت بزاوية عشوائية دون أي قيود على الاتجاه، والتكيف مع بيئات تخطيط خطوط الأنابيب المعقدة المختلفة في الموقع.

     • تنظيم حساس ودقيق: يضمن قلب صمام الإبرة الدقيق ضبطًا سلسًا للسرعة بدون خطوات، مما يؤدي بشكل فعال إلى حل مشاكل ارتعاش الأسطوانة والسرعة غير المستقرة.

7. الفرق في الاختيار الأساسي: سلسلة ASC مقابل سلسلة AS

8. دليل الاختيار المهني

     • اسطوانة صغيرة ودائرة تدفق صغيرة: يختارASC100-06 (G1/8)، مناسبة للأسطوانات الصغيرة التجويف φ12 – φ20 والتحكم الهوائي الدقيق الدقيق.

     • الأسطوانات العادية القياسية (الأكثر عالمية): يختارASC200-08 (G1/4)، مطابقة الأسطوانات التقليدية φ12–φ40، والتي تنطبق على معظم خطوط الإنتاج الآلية ومعدات التعبئة والتغليف والتثبيت.

     • أسطوانة كبيرة الحجم وطلب عالي التدفق: يختارASC300-10 (G3/8) /ASC300-15 (G1/2)، للأسطوانات ذات التجويف الكبير φ50 وما فوق والأنظمة الهوائية ذات التحميل الثقيل عالية السرعة.

ملخص جملة واحدة

     سلسلة SOLH ASC عبارة عن صمام خانق عادم عالمي ملولب من سبائك الألومنيوم في اتجاه واحد، ويتميز بسحب مجاني وتنظيم دقيق لسرعة العادم، وهيكل مضاد للاهتزاز قابل للقفل وأداء فعال من حيث التكلفة. إنه صمام التحكم في السرعة الاقتصادي المفضل للحركة الترددية لأسطوانة الهواء القياسية، وهو متوافق على نطاق واسع مع أنظمة الهواء الهوائية المحلية AirTAC.
