صمام تخفيف الضغط المدمج من سلسلة AP100

ماركة:SOLH من شركة Richge Technology (睿其格科技)

تحديد موضع المنتج

     سلسلة AP100 عبارة عن صمام تنفيس مدمج زنبركي مباشر المفعول للدوائر الهوائية المصغرة. يقوم تلقائيًا بإخراج الهواء الزائد لتثبيت ضغط النظام بمجرد أن يتجاوز الضغط القيمة المحددة مسبقًا. تتميز بحجمها الصغير وسهولة ضبط الضغط، فهي بمثابة حماية من الضغط الزائد ومكون للتحكم في الضغط للحد الأعلى للمعدات الهوائية المدمجة.

الهيكل ومبدأ العمل

     - الهيكل: تصميم تخفيف عودة الزنبرك المباشر بدون تحكم تجريبي

     - منطق العمل الحالة المغلقة: ضغط النظام أقل من القيمة المحددة الحالة المفتوحة: يصل ضغط النظام إلى القيمة المحددة أو يتجاوزها، ويخرج الهواء إلى الحالة المحيطة إعادة الضبط: يُعاد إغلاق الصمام عندما ينخفض ​​الضغط إلى ما دون الحد المحدد مسبقًا

     --تجميع ميكانيكي بسيط يتكون من مقبض التعديل والربيع والبكرة

     --تذكير: غير معتمد كصمام أمان قياسي من JIS، فقط لتنظيم الضغط والتحكم في الضغط الزائد للدائرة

الميزات الرئيسية الأساسية

1. وحدة مفردة خفيفة الوزن وصغيرة الحجم للغاية

     الأبعاد الإجمالية 69×40 ملم، الوزن الصافي 0.12 كجم فقط. تصميم مستقل أحادي الجسم يدعم التثبيت المباشر، وهو مناسب تمامًا لتخطيطات المعدات الضيقة والمدمجة.

2. مقبض تعديل خالٍ من الأدوات قابل للقفل

     يحقق المقبض العلوي الأزرق إعداد الضغط المباشر بدون أدوات إضافية. يمنع هيكل القفل تغير الضغط غير المقصود الناتج عن الاهتزاز أو سوء التشغيل من أجل تشغيل مستقر على المدى الطويل.

3. نطاقات الضغط المزدوجة القابلة للتعديل وتدفق الإغاثة العالي

     النطاق القابل للتعديل للنموذج القياسي: 0.05–0.69MPa إصدار X201 منخفض الضغط: 0.02–0.2MPa أقصى ضغط عمل مسموح به يصل إلى 1.0MPa؛ قناة تدفق داخلية كبيرة تضمن تحرير الضغط بسرعة.

4. خيارات الخيط المتنوعة والتركيب المرن

     أحجام المنافذ المتاحة: 1/8 بوصة (01)، 1/4 بوصة (02) معايير الخيوط القابلة للتخصيص: خيط Rc، NPT، G طريقتان للتثبيت: التركيب الملولب المباشر أو تثبيت الدعامة، تضمن علامة IN/OUT الواضحة تثبيت تدفق الهواء أحادي الاتجاه.

5. مقاومة للتآكل وعمر خدمة طويل ومستقر

     جسم الصمام المصنوع من سبائك الألومنيوم المصبوب مع تحمل واسع لدرجة الحرارة من -5 درجة مئوية إلى +60 درجة مئوية. تم تصميمه للهواء المضغوط الجاف، ويعمل التشغيل بدون تزييت على تقليل تكلفة الصيانة.

جدول المواصفات الفنية

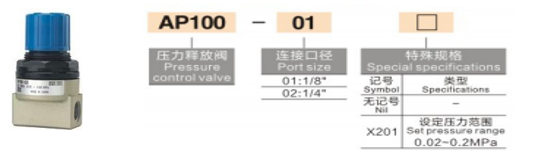

تعريف رمز النموذج

مثال: AP100-02-B-N

     --AP100: سلسلة قاعدة المنتج

     --01 / 02: بُعد المنفذ المقابل

     --ب: مجهزة بقوس تثبيت؛ فارغ = بدون قوس

     --N: خيط معاهدة عدم الانتشار؛ فارغ = خيط Rc القياسي؛ F = خيط G

     --Suffix X201: نسخة تعديل الضغط المنخفض

سيناريوهات التطبيق النموذجية

     عازل الأسطوانة وموضع النهاية لامتصاص الصدمات، حماية من الضغط الزائد لمنظمات الضغط النهائية، أدوات مدمجة ومعدات أتمتة صغيرة للصناعات الإلكترونية والطبية 3C، قفل حد الضغط العلوي لدوائر الهواء الهوائية العامة، اختبار معملي وخطوط أنابيب تجريبية تتطلب حدًا أعلى للضغط المستمر.

ملخص جملة واحدة

     يدمج صمام التنفيس المدمج المستقل AP100 تعديل المقبض القابل للقفل، ونطاق قابل للتعديل 0.05-0.69 ميجاباسكال وهيكل التركيب المباشر، وهو الحل الأمثل للتحكم في حد الضغط العلوي للأنظمة الهوائية المصغرة.
