صمام الملف اللولبي سلسلة 5V | 5/2 و 5/3 صمام التحكم الهوائي عالي التردد ومنخفض الطاقة

العلامة التجارية: SOLH من Richge Technology | بديل متوافق تمامًا لصمام الملف اللولبي عالي الجودة من سلسلة AirTAC 5 فولت

1. نظرة عامة على المنتج

     سلسلة SOLH 5V عبارة عن صمام لولبي هوائي اتجاهي متطور ذو 5 منافذ قابل للتبديل بالكامل مع سلسلة AirTAC الأصلية 5V. ويغطي5/2 طريقة ذات وضعين و5/3 طريقة ثلاثية الوضع أنواع وظيفية. اعتماد هيكل منزلق بكرة متقدم مع تصميم ملف موفر للطاقة منخفض الطاقة، ويتميز بعمر خدمة طويل للغاية، وتبديل مستقر عالي التردد ومعدل فشل منخفض. مع هيكل العادم الطيار الداخلي ودرجة الحماية IP65، فهو مناسب لتنظيف بيئات العمل مثل الإلكترونيات والطعام والعلاج الطبي. يتم استخدامه بشكل احترافي للتحكم الترددي في الأسطوانات مزدوجة الفعل، وهو صمام التحكم الأساسي المفضل لأنظمة الهواء الأوتوماتيكية عالية المستوى.

  1.1 تعريف المنفذ والوظيفة الأساسية

     • 5-تكوين المنفذ: P (مدخل الهواء الرئيسي)، A/B (منافذ عمل مزدوجة)، R/S (منافذ عادم مزدوجة مستقلة)

     • 5/2 طريقة ذات موقعين: وظيفة عكس اتجاه واحد، تكمل تمديد الأسطوانة والتحكم في دورة التراجع

     • 5/3 طريق ثلاثي المواضع: مجهزة بوضع محايد متوسط، ودعم إيقاف الأسطوانة، والحفاظ على الضغط، ووظائف إعادة ضبط العادم بالكامل

     • التطبيق الأساسي: متخصص في التحكم في التشغيل الترددي كامل الشوط لجميع الأسطوانات الهوائية مزدوجة الفعل

2. تصنيف المنتج الأساسي والمنطق الوظيفي

  2.1 صمام الملف اللولبي ثنائي الاتجاه 5/2

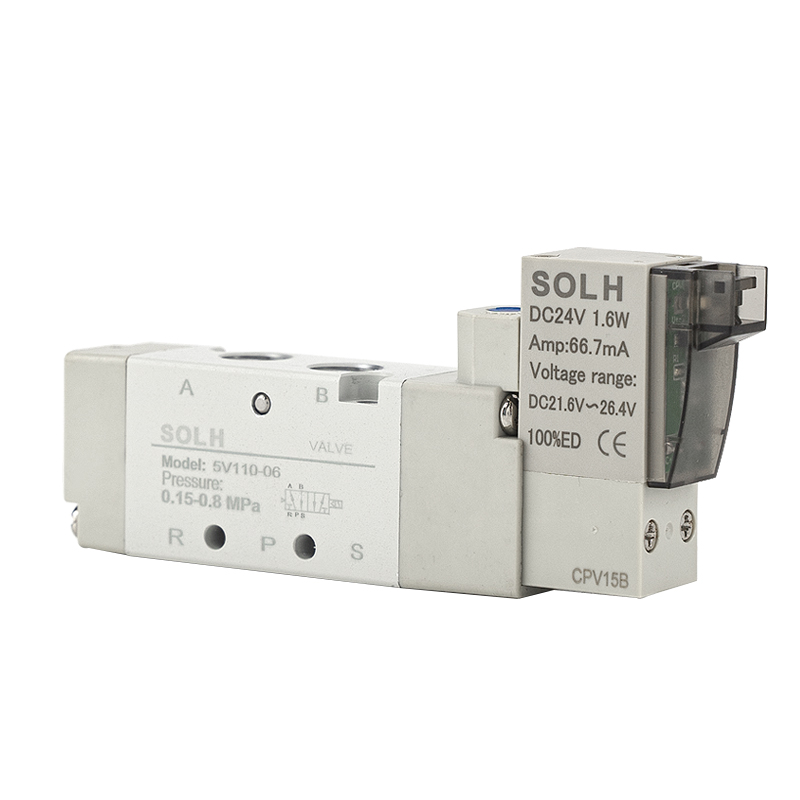

     • تحكم كهربائي فردي (5V110/210/310): مكهرب للتبديل الاتجاهي، إعادة ضبط الزنبرك التلقائي عند إيقاف التشغيل، مناسب للتحكم في الركض الترددي التقليدي

     • تحكم كهربائي مزدوج (5V120/220/320): مكهرب لإكمال الحركة العكسية، وذاكرة حالة انقطاع التيار الكهربائي والتثبيت الذاتي، ومناسب لظروف عمل قفل الوضع لفترة طويلة

  2.2 صمام الملف اللولبي ثلاثي النقاط 5/3 (تحكم كهربائي مزدوج)

     ثلاث وظائف مركزية محايدة اختيارية لتلبية متطلبات العمليات المتنوعة في الموقع:

     • 30 درجة مئوية (مغلق مركزي): منفذ P للوضع المركزي مغلق، وتتواصل منافذ A/B مع منافذ عادم R/S، مما يحقق توقف الأسطوانة وعقد الضغط في أي موضع شوط

     • 30E (العادم المركزي): المنفذ المركزي P مغلق، منافذ A/B المزدوجة مستنفدة بالكامل، تتم إعادة ضبط الأسطوانة بسرعة دون أي ضغط متبقي

     • 30P (عقد الضغط المركزي): يتواصل منفذ P ذو الوضع المركزي مع منافذ A/B، وتغلق منافذ عادم R/S، مما يحافظ على ضغط خط أنابيب النظام بشكل ثابت

3. النماذج السائدة والعيار ومعلمات التدفق

4. المعلمات التقنية الأساسية

5. التفسير السريع لنموذج الترميز

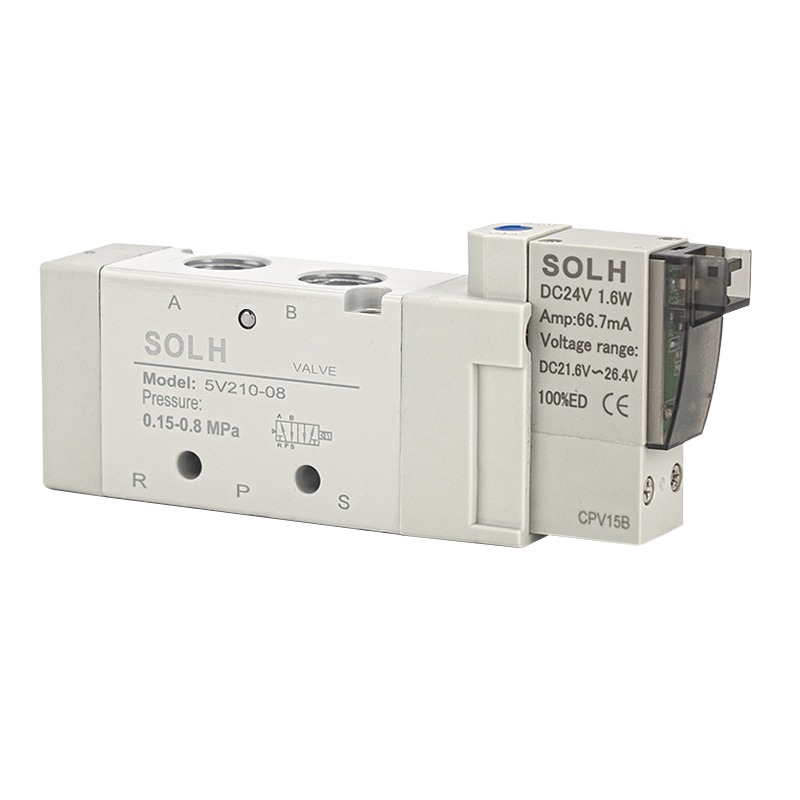

     أخذ 5V210-08 DC24V كمثال قياسي

     • 5 فولت: رمز السلسلة لصمام الملف اللولبي الهوائي ذو 5 منافذ 2/3 موضع

     • 2: مواصفات السلسلة 200، المقابلة للعيار السائد G1/8 وG1/4

     • 10: تحكم كهربائي واحد من النوع ثنائي الموضع؛20 = نوع التحكم الكهربائي المزدوج؛30C/E/P = نوع وظيفي مركزي ذو 3 مواضع

     • 08: واجهة عيار G1/4؛06 = G1/8؛م5 = خيط مايكرو م5

     • تيار مستمر 24 فولت: الجهد المقنن؛B لتقف على DC24V،A يرمز إلى AC220V، وتتوفر خيارات جهد متعددة

6. مزايا المنتج الأساسية

     • طاقة منخفضة وعمر خدمة طويل جدًا: ملف موفر للطاقة منخفض الطاقة بقدرة 0.9 وات يقلل من استهلاك طاقة التشغيل على المدى الطويل. اعتماد هيكل إغلاق البكرة عالي الدقة مع مقاومة احتكاك منخفضة، فهو يدعم أكثر من 30 مليون دورة تبديل مستقرة ويقلل من تكرار الصيانة اللاحقة.

     • استجابة فائقة السرعة وعالية التردد: يحقق التصميم الأمثل لممر الهواء الداخلي زمن استجابة التحويل خلال 0.05 ثانية، مما يتكيف بشكل مثالي مع متطلبات العمل الدوري عالي التردد لخطوط الإنتاج الآلية.

     • القدرة على التكيف مع البيئة النظيفة: هيكل العادم التجريبي الداخلي المركزي المدمج يتجنب التلوث الخارجي لتدفق النفط والغاز، ويلبي بشكل كامل معايير الإنتاج النظيفة والخالية من الغبار للصناعات الإلكترونية والغذائية والطبية.

     • التكامل القوي والتصحيح المريح: دعم التثبيت المتكامل لبنك الصمامات المتعددة لتوفير مساحة المعدات. مجهزة بزر يدوي على جسم الصمام، مما يسهل تصحيح أخطاء الصمام الواحد والتشغيل التجريبي للمعدات.

     • أداء مستقر ومقاوم للطقس: نطاق واسع للتكيف مع درجات الحرارة ودرجة مقاومة الغبار والماء IP65، تشغيل مستقر في البيئات الصناعية الداخلية والخارجية المعقدة.

7. سيناريوهات التطبيق النموذجية

     • التحكم الترددي للأسطوانة مزدوجة المفعول: يستخدم على نطاق واسع في التعامل التلقائي، ودفع المواد، وتثبيت التركيبات، وتحديد المواقع الدوارة وغيرها من الإجراءات الترددية الهوائية.

     • خطوط إنتاج آلية عالية المستوى: يتم تطبيقه على خطوط لحام السيارات، وختم التغليف وقطعه، وتركيب السطح الإلكتروني، وملء الأغذية وغيرها من معدات التشغيل الآلي الدقيقة.

     • ظروف عمل عالية التردد ونظيفة: نوع الصمام المفضل للسيناريوهات الصناعية التي تتطلب الرجوع للخلف بشكل متكرر، وعدم التلوث، والتشغيل المستمر المستقر على المدى الطويل.

8. تمييز الاختيار: صمام الملف اللولبي من سلسلة 5V مقابل سلسلة 4V

ملخص جملة واحدة

     سلسلة SOLH 5V عبارة عن صمام لولبي هوائي متطور 5/2 و5/3 مع استهلاك منخفض للطاقة، وعمر خدمة طويل للغاية وأداء تحويل سريع عالي التردد. يتميز بعادم داخلي نظيف وتصميم IP65 مقاوم للماء والغبار، وهو صمام التحكم الأساسي الأمثل للأسطوانات مزدوجة المفعول وأنظمة هوائية آلية نظيفة عالية المستوى، ومتوافق تمامًا مع سلسلة AirTAC الأصلية 5V.
