50-VFE / 50-VPE سلسلة تجريبية تعمل بصمامات الملف اللولبي المقاومة للانفجار

ماركة:SOLH من شركة Richge Technology

 I. نظرة عامة على المنتج

     سلسلة SOLH 50 عبارة عن خط إنتاج صمام لولبي مقاوم للانفجار يتم تشغيله بشكل تجريبي وينقسم إلى نموذجين أساسيين:

     --50-VFE: صمام ملف لولبي مقاوم للاشتعال 5/2 اتجاه

     --50-VPE: صمام ملف لولبي مقاوم للاشتعال 3/2 اتجاه

     تم اعتماد السلسلة بأكملها بشهادة مقاومة للاشتعال Ex d Ⅱ BT4، وشهادة مقاومة للانفجار Ex-CCC الإلزامية في الصين وموافقة دولية ضد الانفجار من TIIS، مع تصنيف IPX6 المقاوم للماء والغبار. إنها مناسبة لبيئات الغاز القابلة للاشتعال والمتفجرة في المنطقة 1 والمنطقة 2، بما في ذلك الطلاء وبطارية الليثيوم والمواد الكيميائية والحبر وتغليف الغبار ومعدات دعم النفط والغاز.

     تشترك جميع الملفات في استهلاك موحد للطاقة يبلغ 3.5 وات، وتصميم خالٍ من التشحيم، وتدعم شكلين من أشكال التثبيت: التركيب الملولب الفردي وجزيرة الصمامات المتعددة المحطات.

التمييز الأساسي بين نموذجين

     --50-VFE: للقيادة ثنائية الاتجاه للأسطوانات مزدوجة المفعول

     --50-VPE: متوافق مع الضغط السلبي الفراغي ودوائر الأسطوانة أحادية الفعل

     إن الغلاف والملفات المقاومة للانفجار قابلة للتبديل بشكل كامل بين النموذجين، في حين أن ممرات هواء الصمام وقواعد المشعب غير قابلة للتبديل تمامًا.

2. المواصفات القياسية العالمية المقاومة للانفجار (تنطبق على كلا الطرازين)

2.1: معلمات السلامة من الانفجار

     --علامة الانفجار: Ex d Ⅱ BT4 Gb (أقصى درجة حرارة للسطح T4: 135 درجة مئوية)؛ إصدارات T5 / T6 اختيارية ذات درجة حرارة منخفضة

     --فئة الحماية: IPX6، مقاومة لرذاذ الماء النفاث، مستقرة في بيئات الورشة الرطبة والمتربة

     - الشهادات: الصين إلزامية Ex-CCC، TIIS اليابانية، IEC المعيار الدولي المقاوم للانفجار، الامتثال البيئي RoHS

     --المناطق الخطرة: منطقة انفجار الغاز 1، المنطقة 2؛ متوافق مع بيئات عمل الإيثيلين والبروبيلين ومذيبات الطلاء والغبار القابل للاحتراق

     --خيارات الأسلاك: غدة كبل معدنية مقاومة للاشتعال من النوع T، وصناديق أسلاك بمقبس مقاوم للاشتعال من النوع L لمنع تسرب الشرارة الكهربائية

     --جهد الملف: DC24V / DC12V، AC220V / AC110V؛ طاقة ملف ثابتة 3.5 وات، توليد حرارة منخفضة للسلامة من الانفجار

2.2 المعلمات الميكانيكية العامة

     --وسط العمل: هواء مضغوط جاف ونظيف، غاز خامل؛ عملية التفريغ متاحة فقط لـ 50-VPE

     --التشحيم: خالي من التشحيم، متطابق مع وحدة تجميع الهواء الخالية من الزيت AFC؛ يُحظر استخدام الوحدات الثلاثية لرذاذ الزيت AC/BC في دوائر التفريغ

     --التجاوز اليدوي: دبوس يدوي من النوع الدفعي، قابل للقفل / غير قابل للقفل اختياري لاختبار الدائرة في حالة انقطاع التيار الكهربائي

     - التثبيت: يمكن تركيب الصمام بأي زاوية دون قيود الجاذبية

     --الحد الأقصى لتردد التبديل: دورة 1 هرتز؛ وقت الاستجابة ≥45 مللي ثانية (تم اختباره تحت مصدر هواء قياسي يبلغ 0.5 ميجا باسكال)

     --درجة حرارة التشغيل: إصدار T4: -10 درجة مئوية ~ +50 درجة مئوية؛ إصدار T6 لدرجات الحرارة المنخفضة: -10 درجة مئوية ~ +40 درجة مئوية (لا يسمح بالتجمد الداخلي)

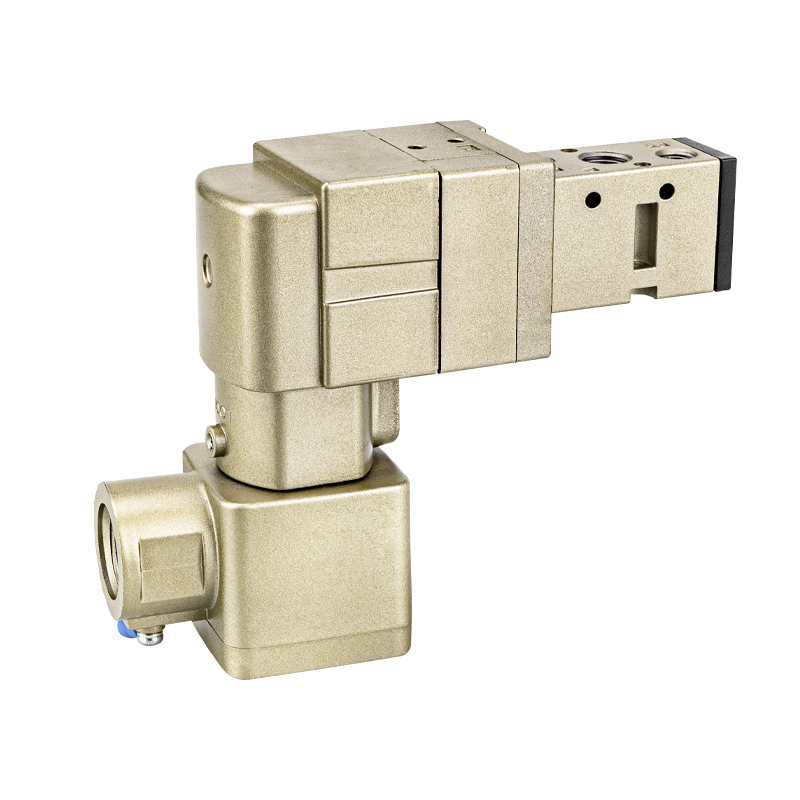

3. صمام الملف اللولبي المقاوم للانفجار ذو 5 منافذ من سلسلة 50-VFE (سلسلة 50-VFE3000 / 5000)

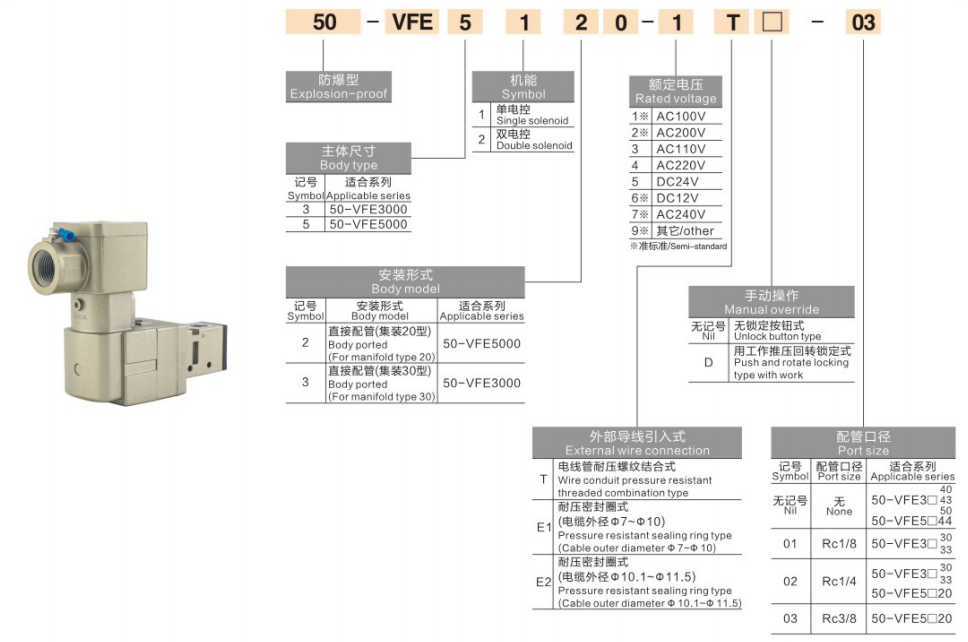

3.1 تعريف رمز النموذج (مثال: 50-VFE51201T)

     --50: رمز سلسلة مقاومة للاشتعال

     --VFE: صمام بكرة طيار بختم مرن 5/2 اتجاه

     -5: 5000 مواصفات التدفق العالي

     --1: عودة زنبركية ذات ملف لولبي واحد

     --2: التركيب المباشر الملولب

     --0: التكوين القياسي

     --1: خيط منفذ G1/4

     --T: غدة كابل معدنية مقاومة للاشتعال

المواصفات الفرعية للنموذج

     --50-VFE3000:تدفق منخفض مدمج، مساحة مقطعية فعالة 18 مم²، Cv=1.0، منفذ G1/8

     --50-VFE5000:التدفق القياسي السائد، مساحة مقطعية فعالة 45 مم²، Cv=2.5، منفذ رئيسي G1/4

3.2 منطق البنية والدائرة الهوائية (5/2 اتجاه)

    --تعريف المنفذ:مدخل العرض P، الإخراج A، الإخراج B، R1/R2 منفذا عادم مستقلان؛ الصمام الرئيسي + العادم المركزي للصمام الطيار، لا حاجة إلى أنابيب عادم منفصلة لتبسيط تخطيط الأسلاك

     --هيكل التخزين المؤقت:الطيار بكرة ختم مرن. الحد الأدنى لفرق الضغط 0.15 ميجا باسكال المطلوب لقيادة البكرة، ولا يمكن التحول تحت الضغط السلبي الفراغي

الأوضاع الوظيفية

    --يغنيالملف اللولبي (اللاحقة 1):تنشيط → P → A، B → R2؛ إيقاف تشغيل إعادة ضبط الزنبرك → P → B، A → R1، إعادة ضبط الأسطوانة في اتجاه واحد

    --الملف اللولبي المزدوج (اللاحقة 2):وظيفة ذاكرة الإغلاق، تحافظ على وضع الصمام بعد انقطاع التيار الكهربائي، مثالية لمحطات التثبيت بالضغط لفترة طويلة

3.3 ملحقات التثبيت المطابقة

     --تركيب الخيوط:اتصال مباشر G1/8، G1/4، متوافق مع تركيبات الدفع KQ2 وأنابيب الهواء PU/PA

     --جزيرة الصمام المنوع:قاعدة متشعبة ذات 5 منافذ مخصصة 50-VV5FE3 (لسلسلة 3000) / 50-VV5FE5 (لسلسلة 5000)، تدعم ما يصل إلى 10 محطات إمداد هواء مركزي؛ قنوات الهواء المتعددة تناسب فقط صمامات VFE، ويُحظر التجميع المختلط مع صمامات VPE ثلاثية المنافذ

3.4 التطبيقات النموذجية (فقط لدوائر الأسطوانات مزدوجة الفعل)

     - نقل مزدوج المفعول، سدادة، ختم أسطوانات التثبيت على خطوط إنتاج مقاومة للانفجار

     --صمام كروي هوائي NAMUR / مشغل صمام الفراشة للتحكم في تبديل خطوط الأنابيب الكيميائية

     - أتمتة جزيرة الصمامات المركزية لورش الطلاء والغبار ببطارية الليثيوم

     - جميع الأنظمة الهوائية المقاومة للانفجار والتي تتطلب حركة تمديد وسحب أسطوانة ثنائية الاتجاه

3.5 ملاحظة التقييد

     الدوائر الفراغية ممنوعة منعا باتا. بدون فرق ضغط كافٍ تحت الضغط السلبي، لا يمكن أن يتحرك البكرة، مما يؤدي إلى فقدان كوب الشفط وتعطل الأسطوانة. متوافق فقط مع مصدر الهواء الإيجابي القياسي 0.2 ~ 0.9MPa.

4. صمام الملف اللولبي المقاوم للانفجار ذو 3 منافذ من سلسلة 50-VPE (سلسلة 50-VPE500 / 700)

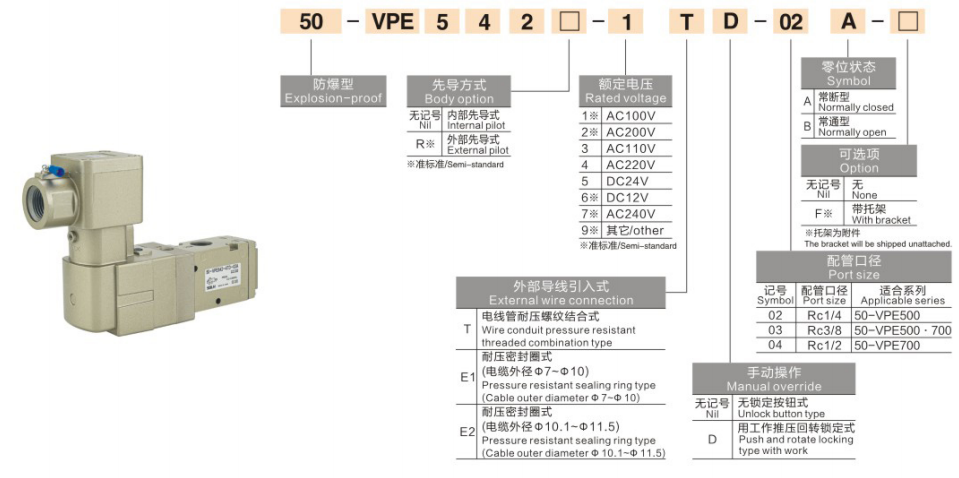

4.1 تعريف كود النموذج (مثال: 50-VPE54201T)

     --50: رمز سلسلة مقاومة للاشتعال

     --VPE: صمام قفاز تجريبي بختم مرن 3/2 اتجاه

     --542: مواصفات VP500، NC مغلق بشكل طبيعي

     --0: التكوين القياسي

     --1: خيط منفذ G1/4

     --T: غدة كابل معدنية مقاومة للاشتعال

المواصفات الفرعية للنموذج

     --50-VPE500: تدفق قياسي، مساحة مقطعية فعالة 41.4 مم²، Cv=2.3، للتعامل مع الفراغ التقليدي

     --50-VPE700: تدفق عالي، مساحة مقطعية فعالة 72 مم²، Cv=4.0، لنقل فراغ الكرتون متعدد الفتحات والصفائح الكبيرة

4.2 منطق الهيكل ودائرة الهواء (3/2 NC مغلق عادةً، غير قابل للتحويل)

     --تعريف المنفذ: مدخل إمداد P، مخرج A، عادم R فردي؛ منفذ عادم طيار مستقل PE. في المناطق المقاومة للانفجار ذات الغبار العالي، يمكن للأنابيب الخارجية توجيه غاز العادم إلى المناطق الآمنة

     --هيكل البكرة: نوع القفاز التجريبي ذو الختم الصلب، بدء تشغيل الضغط التفاضلي صفر، التشغيل المستقر تحت فراغ كامل يصل إلى -101.2 كيلو باسكال، صمام مخصص مقاوم للاشتعال لدوائر التفريغ

منطق عمل NC (لا توجد وظيفة قابلة للتبديل)

     - تنشيط: P متصل بـ A لإمداد الهواء، R مغلق؛ ينتج مولد الفراغ ضغطًا سلبيًا، وتمتد الأسطوانة أحادية المفعول

     --إيقاف التشغيل: قطع P، يتم توصيل A تلقائيًا بـ R لتخفيف الضغط؛ كوب الشفط، كسر فوري للفراغ، زنبرك أسطواني أحادي الفعل يتراجع تلقائيًا. يتم إطلاق قطع العمل عند إيقاف تشغيل المعدات المقاومة للانفجار لتحسين السلامة التشغيلية

4.3 ملحقات التثبيت المطابقة

     --تركيب ملولب مباشر: منافذ ملولبة M5، G1/8، G1/4، مثبتة مباشرة في اتجاه المنبع لمولدات التفريغ

     --جزيرة مشعب تفريغ مخصصة: قاعدة حصرية ذات 3 منافذ 50-VV3PE مع قنوات هوائية مستقلة، لا يمكن مزجها وتجميعها مع صمامات VFE ذات 5 منافذ

4.4 المزايا الأساسية (الصمام المقاوم للاشتعال المتوافق فقط للدوائر المقاومة للانفجار الفراغي)

     - بدء تشغيل الضغط التفاضلي صفر، متوافق مع كل من الضغط السلبي الفراغي وظروف العمل ذات الضغط الإيجابي القياسي

     - تخفيف الضغط التلقائي عند فقدان الطاقة؛ يتم إطلاق قطع العمل عندما تتوقف المعدات المقاومة للانفجار لتجنب الإصابة بالتثبيت أو مخاطر السقوط

     - سدادة قفازية منخفضة التسرب للغاية، لا يوجد توهين بالشفط أثناء امتصاص الفراغ لفترة طويلة

4.5 التطبيقات النموذجية

     - التعامل مع الفراغ المقاوم للانفجار: مولد الفراغ ZU/ZB + كوب الشفط العازل ZPT لبطارية الليثيوم والطلاء والتقاط المواد الغذائية المقاومة للانفجار

     - أسطوانات إرجاع زنبركية أحادية الفعل للرفع والتثبيت والإخراج لأدوات بسيطة

     - نقل الامتزاز بالضغط السلبي للأفلام والكرتون وألواح الزجاج في الورش القابلة للاشتعال والانفجار

     --قطع إمداد الهواء الفرعي ودوائر تخفيف الضغط للصيانة للمعدات المقاومة للانفجار

5. جدول المقارنة: 50-VFE مقابل 50-VPE

6. مطابقة الدوائر الهوائية الكاملة المقاومة للانفجار

     --حلبة1: التعامل مع الفراغ المقاوم للانفجار (50-VPE54201T):  تركيبة هواء مقاومة للانفجار خالية من الزيت AFC2000 → 50-VPE54201T → أنابيب PU6 → مولد فراغ مستقيم ZU + كوب شفط عازل ZPT

    --الدائرة 2: نقل الأسطوانة المزدوجة المقاومة للانفجار (50-VFE51201T):  وحدة هوائية ثلاثية مقاومة للانفجار AC2000 → 50-VFE51201T جزيرة صمام ذات 5 منافذ → أنابيب PU8 → أسطوانة مقاومة للانفجار مزدوجة الفعل SC/SDA

    --الدائرة 3: رقصة التثبيت أحادية الفعل المقاومة للانفجار:  منظم الضغط المقاوم للانفجار AR → 50-VPE500 → الأنابيب الدقيقة PU4 → أسطوانة MAL الصغيرة أحادية الفعل

7. اختيار ومواصفات عملية السلامة المقاومة للانفجار

    --يجب أن تعتمد دوائر الفراغ 50-VPE فقط:  لا يمكن لهيكل التخزين المؤقت لـ 50-VFE أن يتحرك بدون فرق الضغط؛ يؤدي استخدامه في دوائر التفريغ إلى الفشل التام وسقوط مخاطر سلامة قطعة العمل. يُمنع منعًا باتًا استخدام الوحدات الثلاثية AC/BC المزودة بمولدات رذاذ الزيت في أنظمة التفريغ، نظرًا لأن تلوث الزيت سوف يسد قفاز VPE ويسبب التسرب.

    --يجب أن تعتمد الأسطوانات مزدوجة المفعول صمام 50-VFE ذو 5 منافذ:  يوفر VPE ذو 3 منافذ مخرج هواء فردي فقط ولا يمكنه تحقيق حركة ثنائية الاتجاه تمتد وتتراجع عن الأسطوانة؛ لا يمكن أن يحل محل الصمامات ذات 5 منافذ.

     --يحظر التجميع المختلط للقواعد المتعددة:  تحتوي قاعدة VFE ذات 5 منافذ وقاعدة VPE ذات 3 منافذ على فتحات قنوات هوائية مستقلة. سيؤدي التثبيت المتقاطع إلى تسرب هواء الدائرة الكاملة وتعطل المعدات.

    --أماهقواعد الأسلاك الأساسية المقاومة للانفجار:  يجب استخدام وصلات الكابلات المعدنية المقاومة للاشتعال من النوع T الأصلية مع كابلات محكمة الغلق؛ لا توجد اتصالات معدنية مكشوفة داخل صناديق الأسلاك. يحظر الاستبدال غير المصرح به بمآخذ بلاستيكية عادية. إذا كان منفذ عادم البولي إيثيلين التجريبي يحتاج إلى تصريف خارجي، فيجب أن تقود الأنابيب غاز العادم إلى مناطق آمنة محددة مقاومة للانفجار لتجنب تراكم الغاز القابل للاشتعال.

    --متطلبات الترشيح الأمامية لإمداد الهواء:  يجب تركيب مرشح الهواء AF/AFC (بدقة 5 ميكرومتر) قبل الصمامات المقاومة للانفجار. سيؤدي دخول الغبار وبخار الماء إلى جسم الصمام إلى تشويش البكرة، مما قد يؤدي إلى مخاطر الاحتراق والانفجار في ظل ظروف العمل المقاومة للانفجار.

     --قواعد الصيانة والتجديد:  قم بإيقاف تشغيل الصمام الكروي اليدوي اليدوي HSV وضغط خط الأنابيب المتبقي للعادم قبل التفكيك للصيانة. يحظر تفكيك المساكن المقاومة للانفجار في حالة العيش أو الضغط؛ ستؤدي أسطح التزاوج المقاومة للاشتعال التالفة إلى إبطال جميع شهادات مقاومة الانفجار.

8. مجالات التطبيق الصناعي

     خطوط طلاء وتجميع مقاومة للانفجار لبطارية الليثيوم، أتمتة رش الطلاء، التحكم الآلي بصمام خط الأنابيب الكيميائي، ورش عمل غبار طباعة الحبر، خطوط إنتاج التعبئة والتغليف المقاومة للانفجار، مشغلات الهواء الداعمة للنفط والغاز، معدات مقاومة للانفجار الصيدلانية النظيفة، مناولات مقاومة للانفجار لفرز مواد الغبار.

ملخص جملة واحدة

     تنقسم صمامات الملف اللولبي التجريبية المقاومة للاشتعال من سلسلة SOLH 50 إلى نوع بكرة 50-VFE ذات 5 منافذ للأسطوانات مزدوجة المفعول ونوع قفاز 50-VPE ثلاثي المنافذ للأسطوانات الفراغية وأسطوانات الفعل الواحد، معتمدة Ex d II BT4 / CCC / TIIS مع تصنيف IPX6، بمثابة حلول تبديل هوائية آمنة ومعتمدة لجميع خطوط الإنتاج الصناعية القابلة للاشتعال في المنطقة 1 والمنطقة 2.
