العلامة التجارية: SOLH من Richge Technology
سلسلة SOLH 4V هي الأكثر عالميةصمام التحكم الاتجاهي الهوائي الذي يعمل بشكل تجريبي للأتمتة الصناعية، وتغطي5/2 طريقة (5 منافذ، 2 موضع) و5/3 طريقة (5 منافذ، 3 أوضاع) التكوينات. تم تصميمه خصيصًا للحركة التلسكوبية والتوقف المتوسط والتحكم في الضغط للأسطوانات مزدوجة الفعل، ويتميز بهيكل من النوع البكري ومحرك تجريبي داخلي. باعتباره مكونًا قياسيًا للتحكم الهوائي الإلكتروني، فإنه يتم اعتماده على نطاق واسع في الآلات الآلية ومعدات التعبئة والتغليف وأدوات المعالجة وأنظمة النقل الهوائي ذات الأداء المستقر والوظائف المتنوعة.
1.1 تعريف الواجهة القياسية بخمسة منافذ
• ميناء P: مدخل الهواء الرئيسي، متصل بمصدر إمداد الهواء
• منافذ العمل أ/ب: منافذ الإخراج، متصلة بحجرتين من الأسطوانات مزدوجة المفعول للتحكم في الامتداد والتراجع
• منافذ عادم R/S: منافذ عادم لتخفيف الضغط، وعادة ما تكون مجهزة بكاتم للصوت لتقليل الضوضاء والتهوية السلسة
1.2 الميزات الهيكلية الأساسية
• الهيكل الأساسي للصمام: تصميم بكرة عمود منزلق عالي الدقة، احتكاك منخفض وتبديل حساس
• وضع القيادة: محرك تجريبي داخلي، استهلاك منخفض للطاقة وأداء عكسي مستقر
• كائن قابل للتطبيق: مطابقة كاملة النطاق للأسطوانات الهوائية مزدوجة المفعول
هيكل الطريق 5/2 هو النموذج الأساسي السائد لسلسلة 4V، مقسم إلى تحكم كهربائي فردي وأنواع تحكم كهربائي مزدوج، يتكيف مع متطلبات التحكم بالسلامة والمنطق الهوائي المختلفة.

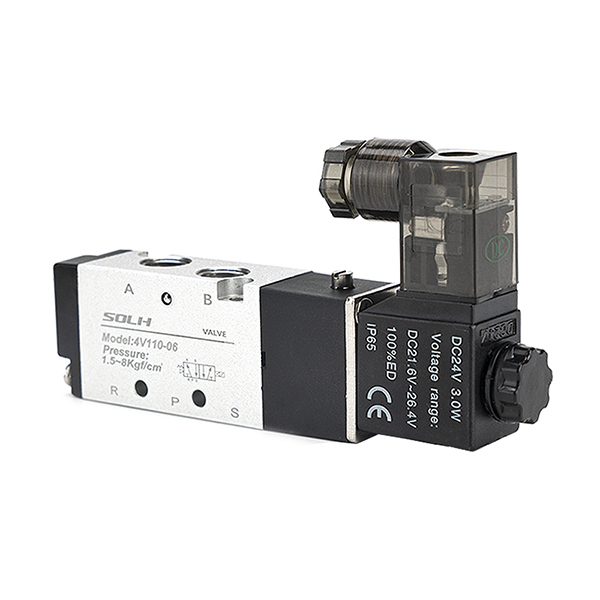

2.1 تحكم كهربائي فردي (4V110/210/310/410)
• مبدأ العمل: مجهزة بملف كهرومغناطيسي واحد وزنبرك إعادة الضبط. ينعكس الصمام عند تشغيله ويتم إعادة ضبطه تلقائيًا بقوة الزنبرك عند إيقاف تشغيله.
• الخصائص الأساسية: تصميم إعادة ضبط إيقاف التشغيل مع أداء آمن من الفشل، وبنية بسيطة وفعالة من حيث التكلفة.
• التطبيقات النموذجية: الحركة الترددية للأسطوانة العادية، وآلية إعادة ضبط التوقف في حالات الطوارئ، ومعدات التثبيت وتحديد المواقع البسيطة.
• مبدأ العمل: ملفات مزدوجة للتحكم البديل دون إعادة ضبط الزنبرك. يحافظ الصمام على وضعه الحالي بعد انقطاع التيار الكهربائيوظيفة الاحتفاظ بالذاكرة.
• الخصائص الأساسية: دقة تحديد المواقع العالية، توفير الطاقة (استهلاك الطاقة فقط أثناء الرجوع للخلف)، تثبيت ثابت في موضع إيقاف التشغيل.
• التطبيقات النموذجية: تحديد موضع المحطة بدقة، وإيقاف السكتة الدماغية المتوسطة، وعقد الضغط على المدى الطويل، وسيناريوهات قفل الموضع الثابت.
يضيف الهيكل ثلاثي المواضع 5/3 حالة محايدة متوسطة على أساس عكس الموضعين، مما يحقق ثلاث وظائف وسيطة أساسية لتلبية متطلبات التحكم الهوائي المتقدمة (النماذج القابلة للتطبيق: 4V130/230/330/430).
3.1 المركز المغلق (النوع C)
وظيفة: جميع المنافذ مغلقة بالكامل في الوضع المتوسط. يحقق قفل الأسطوانة وإمساك الضغط، ويدعم إيقاف التعليق والحماية ضد السقوط.
سيناريو: قفل الرقصة، أسطوانة عمودية مضادة للسقوط، توقف ثابت في الوضع المتوسط.
3.2 مركز العادم (النوع E)
وظيفة: تتواصل منافذ العمل A/B مع منافذ العادم في الوضع المتوسط. يقوم النظام بتحرير الضغط وتطفو الأسطوانة بحرية.
سيناريو: تخفيف ضغط سلامة المعدات، السحب والتصحيح اليدوي، حماية إعادة الضبط الميكانيكي.
3.3 مركز الضغط (النوع P)
وظيفة: يتصل مدخل الهواء P بكلا منفذي A/B في الوضع المتوسط، مما يحول الأسطوانة مزدوجة الفعل إلى مخرج أحادي الفعل.
سيناريو: لقط متزامن، الحفاظ على الضغط ثنائي الاتجاه، التحكم في توازن القوة الخاصة.
1. منطق الترميز: 4 فولت [رمز الحجم] [رمز الوظيفة الوسطى/التحكم] - [حجم المنفذ]
|
مقطع الكود |
تعريف تفصيلي |
|
رمز الحجم |
1=110 (M5 / G1/8")، 2=210 (G1/4")؛ 3=310 (G3/8")، 4=410 (G1/2") |
|
التحكم / الكود الأوسط |
1=تحكم كهربائي فردي (اتجاه 5/2)؛ 2=تحكم كهربائي مزدوج (اتجاه 5/2)؛ 3C=مركز مغلق، 3E=مركز العادم، 3P=مركز الضغط (اتجاه 5/3) |
|
رمز حجم المنفذ |
06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2" |
2. النماذج المشتركة النموذجية

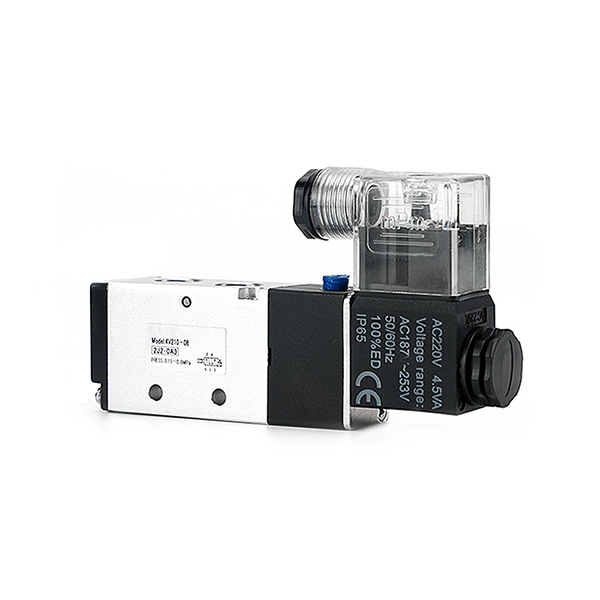

• 4V210-08: منفذ G1/4، تحكم كهربائي فردي، 5/2 طريقة (النموذج القياسي الأكثر عالمية)

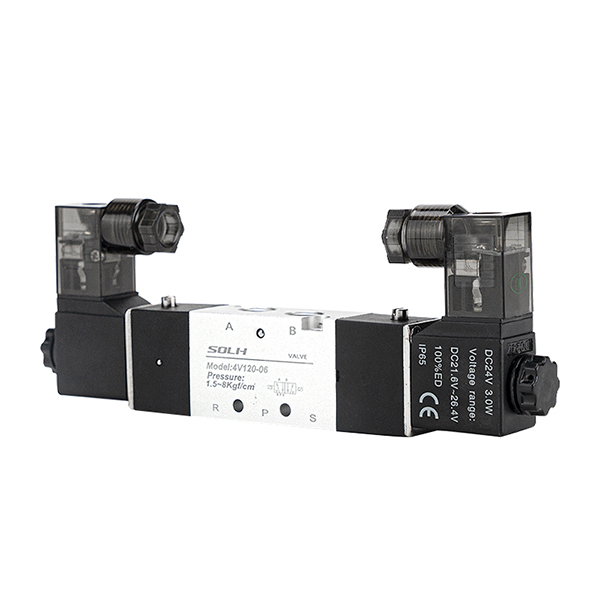

• 4V220-08: منفذ G1/4، تحكم كهربائي مزدوج، 5/2 اتجاه (وضعية ذاكرة إيقاف التشغيل)

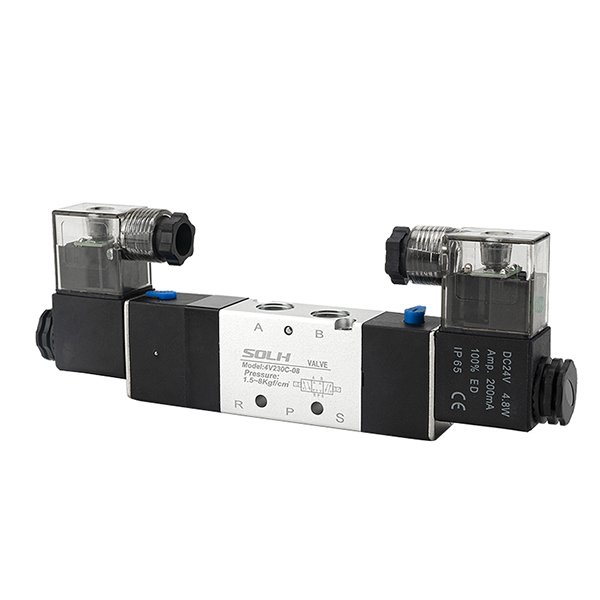

• 4V230C-08: منفذ G1/4، مركز مغلق 5/3 (قفل الأسطوانة وعقد الضغط)
• 4V310-10: منفذ G3/8، تحكم كهربائي فردي، 5/2 طريقة (تحكم في الدائرة الرئيسية للتدفق الكبير)
|
عنصر المعلمة |
مواصفة |
|
وسيلة العمل |
هواء مضغوط مفلتر (دقة الترشيح ≥40μm) |
|
نطاق ضغط العمل |
0.15～0.8 ميجا باسكال |
|
ضغط إثبات |
1.5 ميجا باسكال |
|
درجة حرارة العمل |
-5 درجة مئوية ~ +60 درجة مئوية |
|
الجهد المطبق |
DC24V (التيار الرئيسي)، AC220V، AC110V |
|
درجة الحماية |
IP65 (مقاوم للغبار ومقاوم للماء) |
|
متطلبات التشحيم |
تصميم خالي من التشحيم (تشحيم اختياري متاح) |
6.1 5/2 طريقة الاختيار في موضعين
• تحكم كهربائي واحد: الأولوية لسيناريوهات الحركة الترددية التقليدية وإعادة ضبط الأمان، والتي تتميز بعودة إيقاف التشغيل التلقائي والتشغيل الآمن للفشل.
• تحكم كهربائي مزدوج: الأولوية لمحطات تحديد المواقع، والتوقف المتوسط، وسيناريوهات الانتظار طويلة المدى، والتي تتميز بذاكرة انقطاع التيار الكهربائي وتحديد المواقع بدقة.
6.2 5/3 طريقة الاختيار بثلاثة أوضاع
• النوع ج (مركز مغلق): للقفل المتوسط للأسطوانة، وتعليق التعليق، والحماية ضد السقوط.
• النوع E (مركز العادم): لتخفيف ضغط سلامة المعدات، وسيناريوهات التعويم الحر والتصحيح اليدوي.
• النوع P (مركز الضغط): للتثبيت المتزامن وتثبيت الضغط ثنائي الاتجاه والتحكم الخاص في توازن الهواء.
تغطي سلسلة SOLH 4V صمامات هوائية تعمل بتوجيه 5/2 و5/3 مع تحكم كهربائي فردي/مزدوج وثلاث وظائف وسيطة، كونها المكون القياسي المفضل للعكس الهوائي الصناعي، وتحديد المواقع، وإمساك الضغط، والتحكم في السلامة للأسطوانات مزدوجة الفعل.
