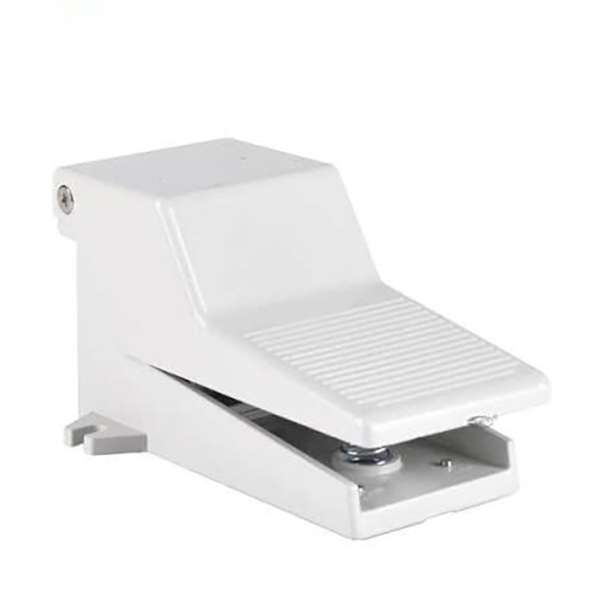

صمام دواسة القدم 5/2 من سلسلة 4F | صمام قدم هوائي كامل من الألومنيوم يعمل بشكل مباشر

العلامة التجارية: SOLH من Richge Technology | بديل متوافق تمامًا لصمام القدم من سلسلة AirTAC 4F

1. نظرة عامة على المنتج

     سلسلة SOLH 4F هي سلسلة احترافيةصمام اتجاهي لدواسة القدم الهوائية 5/2 طريقة متوافق تمامًا وقابل للتبديل مع سلسلة AirTAC 4F بأكملها. يعتمد هيكل سبائك الألومنيوم المصبوب بالكامل ودواسة قدم سميكة غير قابلة للانزلاق مع هيكل إعادة ضبط زنبركي مباشر المفعول، وهو مصمم خصيصًاأسطوانة مزدوجة الفعل للتحكم للأمام والخلف. تغطي السلسلة الكاملة أربعة أنواع قابلة للتكوين: إعادة الضبط الذاتي القياسي، والقفل الذاتي الميكانيكي L، والغطاء الواقي للسلامة G، ودمج الحماية والقفل LG. يمكنها استبدال صمامات الملف اللولبي يدويًا لبدء تشغيل المعدات وتبديل الاتجاه، ويتم تطبيقها على نطاق واسع في تركيبات الأدوات والختم والتثبيت وسيناريوهات التحكم الهوائي الصناعي.

  1.1 منطق دائرة الهواء الأساسية 5/2

     • تعريف المنفذ الجوي: P (مدخل الهواء الرئيسي)، A/B (منافذ عمل مزدوجة)، R1/R2 (منافذ عادم مزدوجة مستقلة)

     • الحالة الطبيعية (تم تحرير الدواسة): P يتصل بـ B لإمداد الهواء؛ يتصل A بـ R1 للعادم، وتتراجع الأسطوانة ويعاد ضبطها

     • حالة العمل (الضغط على الدواسة): P يتصل بـ A لإمداد الهواء؛ يتصل B بـ R2 للعادم وتمديد الأسطوانة وتشغيلها

     • نوع غير L قياسي: إعادة ضبط الارتداد الربيعي الفوري بعد تحرير القدم للتحكم المتقطع في الركض

     • نوع القفل L: اضغط مرة واحدة لقفل الوضع والحفاظ على ضغط الهواء؛ اضغط مرة أخرى لفتح وإعادة ضبط تخفيف الضغط

2. قواعد الترميز النموذجي وتعريف اللاحقة

     منطق الترميز: 4F210 - [حجم المنفذ] + [لاحقة الوظيفة] - [نوع الخيط]

  2.1 النموذج الأساسي وحجم المنفذ

     • 4F210: الجسم الأساسي لصمام القدم ذو الاتجاه العالمي 5/2

     • 06: منفذ الخيط G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) المواصفات السائدة العالمية

 2.2 دليل اختيار لاحقة الوظيفة الأساسية

  2.3 لاحقة نوع الخيط

     • فارغ: خيط مستدق PT (افتراضي قياسي)

     • G: خيط متوازي G قياسي بريطاني

     • T: خيط مستدق قياسي أمريكي NPT

  مثال نموذجي: 4F210-08 | صمام القدم القياسي ذاتي الضبط G1/4؛ 4F210-08LG | صمام قدم ذاتي القفل G1/4 مع غطاء واقي للسلامة

3. المعلمات التقنية الأساسية

4. تمييز الاختيار: 4F 5/2 Way vs 3F 3/2 صمام القدم

5. المزايا الأساسية الهيكلية

     • تصميم عادم مزدوج مستقل: مجهزة بفتحتين عادم منفصلتين لضمان عادم سلس أثناء عكس الأسطوانة، واستجابة سريعة للعمل وتشغيل مستقر دون تأخير.

     • دواسة شديدة التحمل مضادة للانزلاق: يزيد سطح الدواسة ذو النسيج الدوار من الاحتكاك بشكل فعال، ويمنع الانزلاق أثناء الخطوات ذات التحميل العالي ويحسن الاستقرار التشغيلي.

     • آلية قفل مستقلة مستقرة: يضمن هيكل القفل المستقل الملائم تثبيتًا ثابتًا وفتحًا خفيف الوزن. ملاحظة: غير مناسب لظروف العمل ذات التأثير المستمر ذات التردد العالي للغاية.

     • غطاء حماية أمان اختياري: يتجنب واقي الغبار البلاستيكي المخصص بشكل فعال الانعكاس العرضي الناتج عن سقوط قطع العمل أو سوء لمس الأفراد، مما يحسن سلامة التشغيل في الموقع.

     • هيكل متين من الألومنيوم بالكامل: يتميز الهيكل المتكامل المصنوع من سبائك الألومنيوم المصبوب بالصلابة العالية، ومقاومة الصدمات، وعمر الخدمة الطويل لبيئات الورش الصناعية القاسية.

6. سيناريوهات التطبيق النموذجية

     • التحكم اليدوي بالأسطوانة مزدوجة الفعل: مصدر الهواء ← صمام القدم 4F ← أسطوانة مزدوجة الفعل. نوع إعادة الضبط الذاتي يحقق التمديد عند الضغط والسحب عند التحرير؛ يحافظ نوع القفل على ضغط التثبيت من أجل تحديد المواقع لفترة طويلة.

     • مراقبة معدات المعالجة الصناعية: تبديل اتجاهي احترافي يعمل بالقدم لآلات الختم وآلات التثبيت وتركيبات المطحنة، مما يؤدي إلى تحرير الأيدي لعملية معالجة فعالة.

     • تصحيح أخطاء المعدات في الموقع: استبدل صمامات الملف اللولبي مؤقتًا بصمامات قدم يدوية لتصحيح أخطاء الدائرة الهوائية، وهو مناسب للتشغيل التجريبي للمعدات ومعايرة المعلمات.

ملخص جملة واحدة

     سلسلة SOLH 4F عبارة عن صمام دواسة قدم مصنوع من الألومنيوم بالكامل 5/2 اتجاه مباشر مع خيارات إعادة الضبط الذاتي والقفل الذاتي والحماية ضد سوء التشغيل. يتميز بعادم مزدوج سريع وتدفق كبير وتوافق كامل مع AirTAC، وهو صمام التحكم في القدم الصناعي القياسي للتبديل الأمامي/العكسي للأسطوانة مزدوجة الفعل والتحكم الهوائي في المعالجة الميكانيكية.
