صمام التحكم في الهواء من سلسلة 4A | 5/2 و 5/3 الطريق

إن صمامات التحكم الاتجاهية التي تعمل بالهواء من سلسلة SOLH 4A 5/2 و5/3 هي النظير الهوائي الكامل لسلسلة صمامات الملف اللولبي الكهرومغناطيسي الكلاسيكية 4V. يتم تشغيله بالكامل بواسطة إشارات التحكم الهوائية الخارجية بدون ملفات أو أجزاء كهربائية بالداخل، ويحقق هذا الصمام أمانًا متأصلًا ضد الانفجار ويعمل كوحدة تحكم أساسية للحلقات الهوائية غير الكهربائية والمناطق المتفجرة الخطرة وأنظمة قفل الأمان. إنها تعتمد تكوين بكرة عالي الدقة وأغطية قوية من سبائك الألومنيوم، وتتقاسم أبعاد التثبيت وخصائص التدفق المتطابقة مع سلسلة 4V من أجل الاستبدال المباشر السلس والترقية بين أنظمة التحكم التي تعمل بالكهرباء والهواء المضغوط بالكامل. يتبع التصميم القياسي المكون من خمسة منافذ المواصفات العالمية للصناعة: P لمدخل إمداد الهواء الرئيسي، A وB كمنافذ عمل متصلة بغرفتين من الأسطوانات مزدوجة الفعل لتنظيم التمديد والسحب، R وS كمنافذ عادم متوافقة مع كاتمات الصوت القياسية لتقليل الضوضاء أثناء التشغيل. توفر تشكيلة 5/2 اتجاه تحكمًا هوائيًا فرديًا وخيارات تحكم هوائيًا مزدوجًا. يتم تبديل النماذج الفردية التي يتم التحكم فيها بالهواء عند استقبال إشارات هواء التحكم ويتم إعادة ضبطها تلقائيًا بواسطة النوابض المدمجة بمجرد اختفاء ضغط التحكم لتوفير حماية آمنة من الفشل. تتميز المتغيرات المزدوجة التي يتم التحكم فيها بالهواء بعدم وجود نوابض رجوع وتغلق موضع التخزين المؤقت الحالي باستمرار بعد فصل هواء التحكم، مما يدعم تحديد المواقع لفترة طويلة والاحتفاظ بالضغط دون إدخال هواء التحكم المستمر. يتم تشغيل الإصدارات 5/3 اتجاهات حصريًا بالهواء المزدوج مع ثلاثة تكوينات محايدة قابلة للتحديد: مركز مغلق (النوع C) يغلق جميع المنافذ لقفل الأسطوانات ومنع السقوط الرأسي؛ يقوم مركز العادم (النوع E) بفتحات تهوية A/B إلى الغلاف الجوي لتحرير الضغط والتشغيل اليدوي؛ يقوم مركز الضغط (النوع P) بتغذية الهواء المضغوط لكلا منفذي العمل من أجل التثبيت المتزامن وتعديل توازن القوة. مناسبة للهواء المضغوط المفلتر ضمن ضغط عمل يتراوح بين 0.15 إلى 0.8 ميجا باسكال، السلسلة بأكملها تدعم التشغيل بدون تشحيم وتعمل بشكل موثوق من -20 درجة مئوية إلى +70 درجة مئوية. يتم تطبيقه على نطاق واسع في المصانع الكيماوية وورش الطلاء والتعدين وغيرها من البيئات المعرضة لخطر الانفجار، فهو يتعاون مع الصمامات الميكانيكية والصمامات التي يتم تشغيلها يدويًا وصمامات طيار الهواء لبناء أنظمة تحكم منطقية هوائية كاملة للأسطوانات مزدوجة الفعل.

إرسال استفسار

وصف المنتج

صمام التحكم الهوائي سلسلة 4A 5/2 و5/3 | صمام اتجاهي يعمل بالهواء النقي

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والهيكل الأساسي

سلسلة SOLH 4A هي أحد معايير AirTAC5/2 طريقة و 5/3 طريقة صمام التحكم الاتجاهي الهوائي الخارجي، يعتبرنسخة هوائية نقية من صمامات الملف اللولبي من سلسلة 4V. يتم تشغيله بالكامل بواسطة إشارات هوائية دون أي مكونات كهربائية أو ملفات كهرومغناطيسية، وهو يوفر أداء تحويل هوائي آمن بشكل جوهري. تم تصميمه للدوائر الهوائية المتشابكة المقاومة للانفجار وغير الكهربائية والسلامة، ويتميز بهيكل من النوع البكري، وختم موثوق به وجسم من سبائك الألومنيوم عالي القوة، مما يحقق التوافق المثالي وقابلية التبادل مع صمامات سلسلة 4V السائدة.

1.1 تعريف الواجهة القياسية ذات 5 منافذ

• ميناء P: منفذ مدخل الهواء المضغوط الرئيسي

• منافذ العمل أ/ب: منافذ إخراج لتوصيل الأسطوانات مزدوجة المفعول للتحكم في الامتداد والتراجع

• منافذ عادم R/S: منافذ عادم لتخفيف الضغط، متوافقة مع تركيب كاتم الصوت القياسي

• وضع القيادة: تحكم هوائي خارجي، مدخلات إشارات الهواء من منافذ التحكم الثنائية

• ميزة الهيكل: تصميم بكرة منزلق دقيق، جسم متين من سبائك الألومنيوم، أداء إغلاق ثابت وطويل العمر

2. صمام التحكم الهوائي 5/2 (عكس أساسي)

2.1 تحكم هوائي فردي (4A110/210/310/410)

• مبدأ العمل: ضغط الهواء المطبق على منفذ التحكم من جانب واحد لعكس الصمام؛ إعادة ضبط الزنبرك تلقائيًا بعد تحرير الضغط.

• الخصائص الأساسية: تصميم إعادة ضبط آمن من الفشل مع قطع الهواء، وهيكل بسيط واستقرار تشغيلي عالي.

• نموذج نموذجي: 4A210-08 (منفذ G1/8، تحكم هوائي فردي، 5/2 اتجاه)

2.2 التحكم الهوائي المزدوج (4A120/220/320/420)

• مبدأ العمل: الضغط البديل لمنافذ المراقبة الجوية الثنائية؛ لا يوجد زنبرك لإعادة الضبط، ويحافظ على وضع الصمام الحالي بعد قطع الهواءوظيفة قفل الذاكرة.

• الخصائص الأساسية: دقة تحديد موضع عالية، تشغيل موفر للطاقة (لا يتطلب إمدادًا مستمرًا بالهواء)، تثبيتًا ثابتًا لموضع إيقاف الهواء.

• نموذج نموذجي: 4A220-08 (منفذ G1/8، تحكم مزدوج بالهواء، 5/2 اتجاه)

3. صمام التحكم الهوائي المزدوج 5/3 (تحكم متوسط دقيق)

تعتمد جميع موديلات سلسلة 4A 5/3 (4A130/230/330/430) تحكمًا هوائيًا مزدوجًا، ومجهزة بثلاث وظائف احترافية للموضع الأوسط لتلبية متطلبات التحكم الهوائي المتقدمة.

• مركز مغلق (نوع C): جميع المنافذ مغلقة بالكامل في الوضع الأوسط. يحقق قفل الأسطوانة، وتحمل الضغط، والحماية ضد السقوط للمحطات العمودية والمعلقة.

• مركز العادم (النوع E): تتواصل منافذ العمل A/B مع منافذ العادم في الموضع الأوسط. يقوم النظام بتحرير الضغط بالكامل، مما يتيح التعويم الحر للأسطوانة والتصحيح اليدوي وحماية سلامة المعدات.

• مركز الضغط (نوع P): يتصل مدخل الهواء P بكلا منفذي A/B في الموضع الأوسط. يحول الأسطوانة مزدوجة الفعل إلى مخرج أحادي الفعل، مناسب للتثبيت المتزامن والتحكم في توازن القوة.

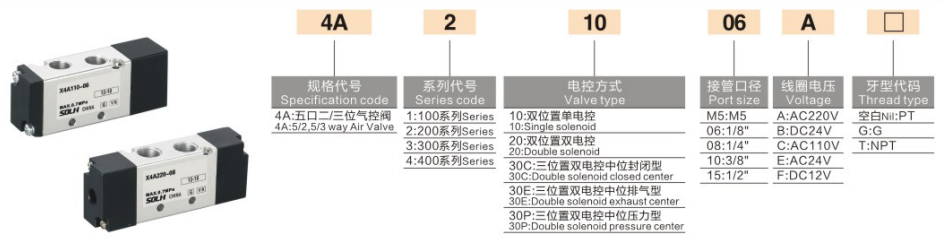

4. قواعد ترميز النموذج القياسي والنماذج الشائعة

1. منطق الترميز: 4A [رمز الحجم] [رمز التحكم / الوظيفة الوسطى] - [حجم المنفذ]

مقطع الكود	تعريف تفصيلي
4 أ	سلسلة صمامات التحكم الاتجاهي الهوائية النقية 5/2 و5/3
رمز الحجم	1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8") 4=400(G1/2")
رمز الوظيفة	1=تحكم فردي بالهواء 5/2 طريقة؛ 2=تحكم مزدوج في الهواء 5/2 طريقة؛ 3C/3E/3P=5/3 طريقة مغلقة/العادم/مركز الضغط
رمز حجم المنفذ	M5، 06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2"

2. تعميم النماذج المشتركة

• 4 أ210-08: تحكم هوائي فردي، 5/2 اتجاه، منفذ G1/4

• 4 أ220-08: تحكم هوائي مزدوج، 5/2 اتجاه، منفذ G1/4

• 4 أ230C-08: تحكم هوائي مزدوج، مركز مغلق 5/3، منفذ G1/4

• 4 أ310-10: تحكم هوائي فردي، 5/2 اتجاه، منفذ تدفق كبير G3/8

5. المعلمات الفنية الأساسية العالمية (معيار AirTAC)

عنصر المعلمة	مواصفة
وسيلة العمل	هواء مضغوط مفلتر (دقة الترشيح ≥40μm)
نطاق ضغط العمل	0.15～0.8 ميجا باسكال
ضغط إثبات	1.2 ميجا باسكال
نطاق درجة حرارة العمل	-20 درجة مئوية～+70 درجة مئوية
التحكم في ضغط الإشارة	0.2～0.8 ميجا باسكال
متطلبات التشحيم	تصميم خالٍ من التشحيم (التشحيم الاختياري لظروف العمل الخاصة)
أقصى تردد للعمل	3～5 مرات/ثانية (بدون تحميل)
مادة الجسم	سبائك الألومنيوم عالية القوة

6. مزايا المنتج الأساسية

• جوهري مقاوم للانفجار وآمن: هيكل هوائي نقي بدون مكونات كهربائية وشرارة. قابلة للتكيف تمامًا مع بيئات العمل المتربة والرطبة والقابلة للاشتعال والانفجار، مما يحقق التشغيل الآمن بدون مخاطر.

• وظيفة ذاكرة التحكم المزدوج: تحافظ نماذج التحكم الهوائي المزدوجة على موضع الصمام بعد قطع الهواء، مما يدعم تحديد المواقع لفترة طويلة والحفاظ على الضغط دون إمداد مستمر بالهواء، وتوفير الطاقة والثبات.

• وظائف متوسطة متعددة الأوضاع وثلاثة أوضاع: مجهزة بثلاثة أوضاع وسطية C/E/P لتغطية قفل الأسطوانة، وتخفيف الضغط العائم الحر ومتطلبات تثبيت الضغط المتزامن.

• قابلية التبادل العالمية بنسبة 100%: أبعاد التركيب ومعلمات التدفق المتسقة مع صمامات الملف اللولبي من سلسلة 4V، مما يتيح الاستبدال المباشر وترقية أنظمة التحكم الكهربائية إلى أنظمة هوائية نقية.

• أداء مستقر ودائم: هيكل بكرة دقيق مع مقاومة منخفضة للاحتكاك، وضغط منخفض عند بدء التشغيل، وضيق هواء ممتاز وعمر خدمة طويل مع تشغيل خالٍ من التشحيم.

7. سيناريوهات التطبيق النموذجية

• أنظمة التحكم العكسي الهوائية ذات الأسطوانة المزدوجة وأنظمة التعشيق لسلامة المعدات

• منطقة مقاومة للانفجار، والمعدات غير الكهربائية، ودوائر التحكم الهوائية في صناعة التعدين والكيماويات والطلاء

• دوائر هوائية آمنة تتطلب إعادة ضبط قطع الهواء أو تثبيت الوضع على المدى الطويل

• أنظمة منطقية هوائية نقية تتكون من صمامات يدوية وصمامات تحكم ميكانيكية وصمامات سفر هوائية

ملخص جملة واحدة

سلسلة SOLH 4A عبارة عن صمام تحكم اتجاهي هوائي نقي عالمي 5/2 و5/3 مع تحكم فردي/مزدوج في الهواء وثلاث وظائف وسطية C/E/P. يتميز بالسلامة الجوهرية وأبعاد سلسلة 4V القابلة للتبديل، وهو المكون الأساسي المفضل لدوائر التحكم الهوائية المقاومة للانفجار وغير الكهربائية وعالية الأمان.
