صمام الملف اللولبي الهوائي 3/2 سلسلة 3V | صمام تحكم NC/NO يعمل بشكل مباشر وتجريبي

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والواجهة الهيكلية

     سلسلة SOLH 3V هي المعيار3/2 صمام الملف اللولبي الاتجاهي الذي يتم التحكم فيه كهربائيًا متوفر فيالتمثيل المباشر وتعمل بالطيار الهياكل. تم تصميمه خصيصًا للتحكم في الأسطوانة أحادية الفعل، وتبديل الدوائر الهوائية وتنظيم نظام التفريغ، وهو يوفر تكوينين أساسيين: مغلق بشكل طبيعي (NC) ومفتوح بشكل طبيعي (NO). مع هيكل سبائك الألومنيوم المتين، والهيكل المدمج، والاستجابة السريعة وبدء التشغيل الاختياري بدون ضغط، فهو بمثابة صمام التحكم العالمي القياسي لأنظمة التشغيل الآلي الهوائية المصغرة.

  1.1 تعريف المنفذ القياسي 3/2

     • ميناء P: مدخل الهواء الرئيسي

     • ميناء: منفذ العمل، متصل بأسطوانات هوائية أحادية المفعول أو فوهات مفرغة

     • ميناء آر: منفذ عادم الهواء، قم بتركيب كاتم الصوت لتقليل الضوضاء

  1.2 القيادة والتصنيف الهيكلي

     • وضع القيادة: الكهرومغناطيسي المباشر المفعول / التشغيل التجريبي اختياري

     • نوع السلسلة: التمثيل المباشر (3V1/3V2)؛ تشغيل تجريبي (3V100/3V200/3V300)

     • مادة الجسم: سبيكة ألومنيوم عالية القوة، خفيفة الوزن ومتينة

2. مبدأ العمل لصمام 3/2

     تعتمد سلسلة 3V تصميم التحكم بملف واحد، مقسمة إلى أنواع NC وNO مع منطق عمل مستقل تمامًا، وتستخدم على نطاق واسع لأسطوانة إعادة الضبط التلقائي والتحكم في دائرة التفريغ.

  2.1 مغلق عادةً (NC) – النوع الأكثر شيوعًا

  نماذج قابلة للتطبيق: 3V110، 3V210، 3V310

     • حالة إعادة ضبط انقطاع التيار الكهربائي: إعادة ضبط الزنبرك تغلق منفذ المدخل P؛ يتصل المنفذ A مع المنفذ R للعادم، بدون ضغط الإخراج.

     • حالة العمل عند التشغيل: القوة الكهرومغناطيسية تسحب قلب الصمام للتبديل؛ يتصل مدخل P بمنفذ عمل لإمداد الهواء؛ منفذ العادم R مغلق بالكامل.

  2.2 النوع المفتوح عادة (NO).

  نماذج قابلة للتطبيق: 3V120، 3V220، 3V320

     • حالة إعادة ضبط انقطاع التيار الكهربائي: مدخل P يتصل بمنفذ العمل لإمداد الهواء المستمر؛ منفذ العادم R مغلق.

     • حالة العمل عند التشغيل: منفذ مدخل P مغلق؛ يتصل منفذ العمل بمنفذ R لتخفيف الضغط والعادم.

3. معلمات تصنيف ومواصفات السلسلة

  3.1 سلسلة التمثيل المباشر (3V1 / 3V2) - بدء التشغيل بدون ضغط

  الميزة الأساسية: يدعم بدء التشغيل بدون ضغط 0MPa، وسرعة استجابة فائقة السرعة (＜0.05 ثانية)، أداء مستقر لظروف العمل ذات الضغط المنخفض والفراغ.

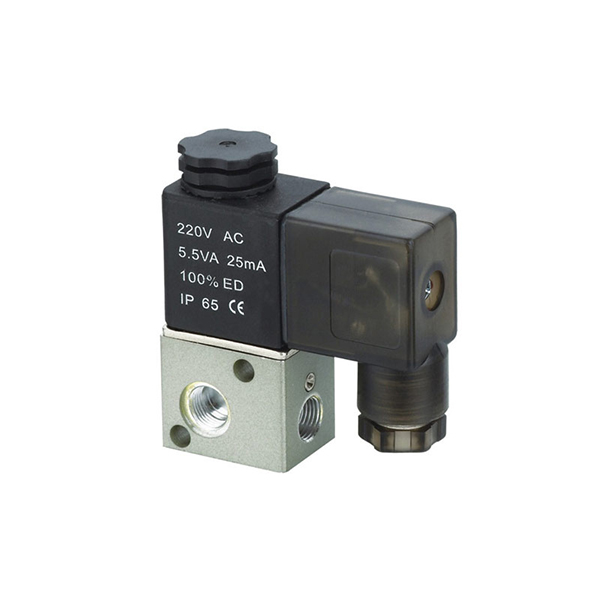

  • 3V1 سلسلة مايكرو

￮ حجم المنفذ: M5، G1/8 (06)

￮ منطقة التدفق: 10.2 ملم² (CV=0.6)

￮ الموديل النموذجي: 3V1-06، 3V1-M5

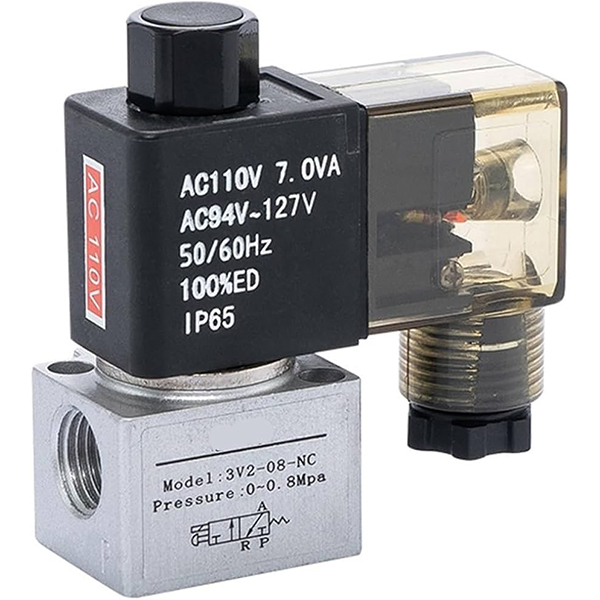

  • 3V2 سلسلة صغيرة

￮ حجم المنفذ: G1/8 (06)، G1/4 (08)

￮ منطقة التدفق: 17.0 ملم² (CV=1.0)

  3.2 سلسلة التشغيل التجريبي (3V100 / 3V200 / 3V300) – تدفق كبير

  الميزة الأساسية: سعة تدفق كبيرة واستهلاك منخفض للطاقة؛ يتطلب الحد الأدنى من ضغط بدء التشغيل للتبديل المستقر، ومناسب للدوائر الهوائية ذات الضغط القياسي.

  • سلسلة 3V100: حجم المنفذ M5، G1/8 (06)

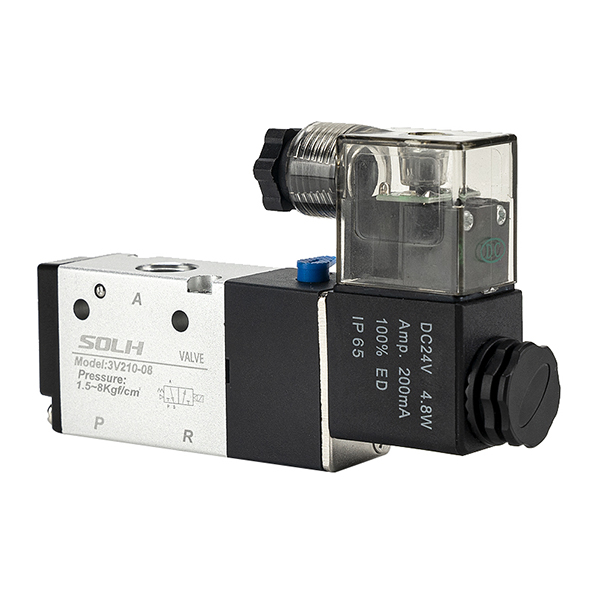

  • سلسلة عالمية 3V200

￮ حجم المنفذ: G1/4 (08)

￮ منطقة التدفق: 17.0 ملم² (CV=1.0)

￮ النموذج النموذجي: 3V210-08

  • 3V300 سلسلة التدفق الكبير

￮ حجم المنفذ: G3/8 (10)

￮ منطقة التدفق: 28.0 ملم² (CV=1.65)

4. أكمل قواعد ترميز النماذج وأمثلة الطلبات

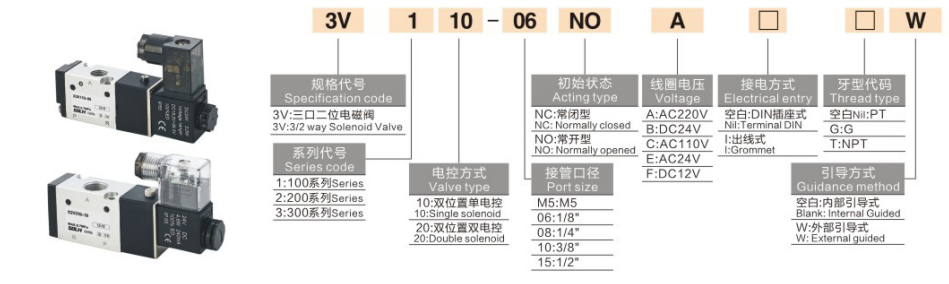

  1. منطق الترميز: 3 فولت [رمز السلسلة] [رمز الوظيفة] - [حجم المنفذ] [رمز الجهد] [رمز الأسلاك]

 2. أمثلة على الترتيب القياسي

     • 3V210-08-ب: 3/2 طريقة، نوع NC، منفذ G1/4، DC24V، اتصال مقبس DIN

     • 3V1-06-أ: 3/2 طريقة، نوع NC، منفذ G1/8، تيار متردد 220 فولت

5. المعلمات التقنية الأساسية

6. مزايا المنتج الأساسية

     • تصميم مخصص 3/2 طريقة: متطابق تمامًا مع الأسطوانات أحادية الفعل ذات العودة الزنبركية، حصريًا للتثبيت والرفع وإعادة ضبط التنفيذ الهوائي.

     • أوضاع العمل المزدوجة: الأنواع الاختيارية المغلقة عادةً (إعادة ضبط انقطاع التيار الكهربائي) والمفتوحة عادةً (العمل مع انقطاع التيار الكهربائي) للتكيف مع منطق العملية المتنوع.

     • خيارات محرك مزدوج: نوع الفعل المباشر يدعم بدء التشغيل بدون ضغط لسيناريوهات الفراغ/الضغط المنخفض؛ يحقق النوع الذي يتم تشغيله بشكل تجريبي تدفقًا كبيرًا وتشغيلًا مستقرًا منخفض الطاقة.

     • مدمجة ومتينة: هيكل متكامل صغير، أداء ختم ممتاز، عمر خدمة طويل وتصميم خالي من التشحيم.

     • التكوين الكهربائي المرن: مواصفات الجهد الكهربي المتعددة (AC220V/110V/24V، DC24V/12V) وأوضاع الأسلاك المزدوجة تلبي متطلبات المطابقة العالمية.

     • توافق عالي: نفس حجم التثبيت مثل صمامات التحكم الهوائية 3A وصمامات السحب اليدوية 3L، مما يدعم الاستبدال والترقية المباشر.

7. سيناريوهات التطبيق النموذجية

     • التحكم الآلي في الأسطوانات أحادية المفعول (التثبيت، الرفع، آلية إعادة ضبط الزنبرك)

     • تبديل نظام مولد الفراغ وفوهة الشفط الفراغي (نوع الفعل المباشر يدعم التحكم في الضغط السلبي)

     • التحكم في التشغيل والإيقاف للدائرة الهوائية، قفل أمان المعدات، تشغيل المحرك الصغير

     • الاستبدال المباشر للصمامات التي يتم التحكم فيها بالهواء 3A والصمامات التي تعمل يدويًا 3L في الأنظمة الهوائية القياسية

ملخص جملة واحدة

     سلسلة SOLH 3V عبارة عن صمام اتجاهي كهرومغناطيسي قياسي 3/2 طريقة مع أوضاع مزدوجة NC/NO وهياكل محرك مزدوج مباشر/تجريبي، يتم تطبيقها بشكل احترافي على محرك الأسطوانة أحادي الفعل والتحكم في دائرة التفريغ، ويعمل كعنصر تحكم أساسي لأنظمة التشغيل الآلي الهوائية المصغرة.
