صمام الدفع والسحب من سلسلة 3L | 3/2 طريقة

تتبع صمامات التحكم الاتجاهية ذات السحب اليدوي 3/2 من سلسلة SOLH 3L مواصفات الصناعة القياسية مع هيكل افتراضي مغلق عادةً (NC) مزود بعودة زنبركية تلقائية. يتم تشغيل هذا الصمام الهوائي اليدوي من خلال حركة مقبض الدفع والسحب المحورية المباشرة، ولا يتطلب أي أجزاء كهربائية أو إشارات محرك هوائي، مما يجعله مكون تبديل يدوي آمن بشكل جوهري للدوائر الهوائية. يتم نشره على نطاق واسع لتشغيل الأسطوانة أحادية الفعل، وتبديل الدائرة على نحو متقطع، والتشغيل التدريجي وأنظمة التعشيق الآمنة، وهو مثالي بشكل خاص لتصحيح الأخطاء الميدانية، والقطع في حالات الطوارئ، وبيئات العمل المعرضة للانفجار. يتوافق التصميم ثلاثي المنافذ مع معايير الصناعة العالمية: P لمدخل الهواء المضغوط الرئيسي، A لمنفذ إخراج العمل الذي يربط الأسطوانات أحادية الفعل، وR لمنفذ العادم المتوافق مع كواتم الصوت القياسية لتقليل ضوضاء العادم. في ظل حالة التحرير العادية، يضغط زنبرك الإرجاع المدمج على بكرة الدقة لإغلاق مدخل P؛ يرتبط المنفذ A بـ R لتخفيف الضغط للحفاظ على الحالة الآمنة المغلقة. يؤدي السحب اليدوي للمقبض إلى تحويل البكرة لتوصيل منافذ P وA لإمداد الهواء لدفع حركة الأسطوانة. بمجرد إطلاقه، يقوم الزنبرك بإعادة ضبط الصمام على الفور، مما يؤدي إلى قطع كمية الهواء واستنفاد الضغط المتبقي لمنع التشغيل المستمر غير المقصود. مصنوع من أغطية قوية من سبائك الألومنيوم وبكرات دقيقة منخفضة الاحتكاك، ويدعم الصمام التشغيل الخالي من التشحيم مع أداء إغلاق مستقر. أربع درجات من الأحجام تتراوح من 3L100 المضغوط إلى 3L400 للخدمة الشاقة مواصفات سن الغطاء M5 وG1/8 وG1/4 وG3/8 وG1/2؛ تتوفر خيارات الخيوط PT وNPT وG لتلبية متطلبات التثبيت العالمية. يدعم الصمام تركيب اللوحة وتركيب القاعدة، ويتقاسم أبعاد التثبيت المتطابقة مع الصمامات التي تعمل بالهواء 3A من أجل التبادل السلس بين أوضاع التحكم اليدوية والهوائية. بدون أي مكونات كهربائية، فإنه يوفر تشغيلًا خاليًا من الشرارة ومناسبًا لورش العمل القابلة للاشتعال والمتربة والرطبة، ويستخدم عادةً للتثبيت اليدوي والتحكم في أسطوانة الإخراج وقفل سلامة صيانة المعدات وأنظمة التحكم المنطقية اليدوية الهوائية المدمجة المقترنة بصمامات تجريبية 3A.

إرسال استفسار

وصف المنتج

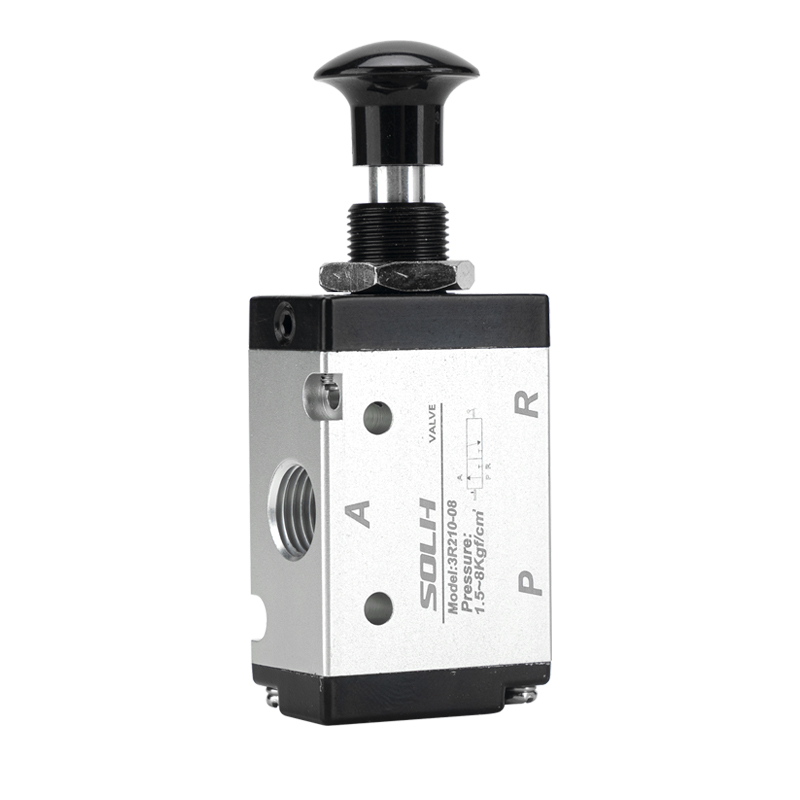

صمام سحب يدوي 3/2 من سلسلة 3L | صمام هوائي يدوي لعودة الربيع

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والهيكل الأساسي

سلسلة SOLH 3L هي أحد معايير AirTACصمام تحكم اتجاهي دفع وسحب يدوي 3/2 طريقة مع تصميم مغلق عادة (NC). إنه يقوم بتبديل الدوائر الهوائية مباشرة من خلال عملية الدفع والسحب للمقبض المحوري. كمكون هوائي يدوي بحت بدون مصادر محرك كهربائي أو هوائي، يتم تطبيقه خصيصًا للتحكم في الأسطوانة أحادية الفعل، وتشغيل وإيقاف دائرة الهواء، وتشغيل الركض وأنظمة التعشيق لسلامة المعدات، ويستخدم على نطاق واسع في تصحيح الأخطاء، والتوقف في حالات الطوارئ، وسيناريوهات العمل المقاومة للانفجار.

1.1 تعريف الواجهة القياسية ذات 3 منافذ

• ميناء P: منفذ مدخل الهواء المضغوط الرئيسي

• ميناء: منفذ إخراج يعمل، متصل بأسطوانات أحادية المفعول

• ميناء آر: منفذ العادم، يدعم تركيب كاتم الصوت لتقليل الضوضاء

• وضع القيادة: عملية دفع وسحب يدوية محورية مستقيمة

• الميزة الهيكلية: هيكل من نوع البكرة الدقيقة، هيكل من سبائك الألومنيوم عالي القوة، آلية إعادة ضبط تلقائية زنبركية مدمجة

2. مبدأ العمل 3/2

• حالة إعادة الضبط العادية: زنبرك داخلي يشد البكرة، مدخل P مغلق، منفذ عمل يتصل بمنفذ عادم R لتخفيف الضغط.

• حالة سحب العمل: اسحب المقبض المحوري يدويًا لعكس قلب الصمام، ويتواصل منفذ P مع منفذ لتزويد الهواء، ويتم إغلاق منفذ العادم R لقيادة عمل الأسطوانة.

• الافراج عن إعادة تعيين: قم بفك المقبض، ويتم إعادة ضبط الصمام تلقائيًا بقوة الزنبرك، ويقطع مدخل الهواء ويخرج الضغط المتبقي.

• المنطق الأساسي: هيكل NC القياسي المغلق عادة مع وظيفة إعادة الضبط اليدوية، مما يمنع بشكل فعال سوء التشغيل ويضمن سلامة المعدات.

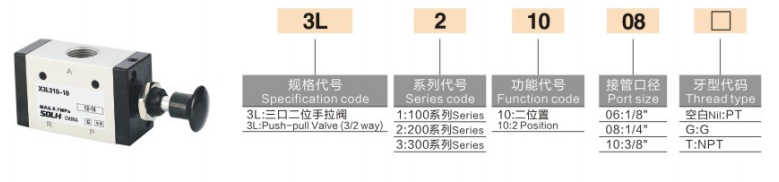

3. قواعد ترميز النموذج القياسي والنماذج الشائعة

1. منطق الترميز: 3 لتر [رمز الحجم] 10 - [حجم المنفذ] [نوع الخيط]

مقطع الكود	تعريف تفصيلي
3 لتر	سلسلة صمام سحب يدوي 3/2 طريقة
رمز الحجم	1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8") 4=400(G1/2")
10	رمز ثابت لهيكل إعادة ضبط الزنبرك 3/2
حجم المنفذ	06=G1/8"، 08=G1/4"، 10=G3/8"، 15=G1/2"
نوع الموضوع	فارغ = خيط قياسي PT؛ T = خيط معاهدة عدم الانتشار؛ G=G الخيط

2. تعميم النماذج المشتركة

• 3 لتر110-06: منفذ G1/8، صمام سحب يدوي صغير الحجم للأنظمة الهوائية الصغيرة

• 3 لتر210-08: منفذ G1/4، النموذج الأكثر عالمية، المتوافق تمامًا مع الأسطوانات القياسية أحادية الفعل

• 3 لتر310-10: منفذ G3/8، تصميم تدفق كبير لمعدات الأسطوانة عالية الدفع

• 3 لتر410-15: منفذ تجويف كبير G1/2، مناسب للدوائر الهوائية ذات التدفق الكبير للخدمة الشاقة

4. المعلمات التقنية الأساسية العالمية

عنصر المعلمة	مواصفة
وسيلة العمل	هواء مضغوط مفلتر (دقة الترشيح ≥40μm)
نطاق ضغط العمل	0.15～0.8 ميجا باسكال
ضغط إثبات	1.2 ميجا باسكال
نطاق درجة حرارة العمل	-20 درجة مئوية～+70 درجة مئوية
3 لتر110-06 معلمة التدفق	المساحة الفعالة 10.2 مم²، السيرة الذاتية = 0.6
3 لتر210-08 معلمة التدفق	المساحة الفعالة 17.0 مم²، السيرة الذاتية = 1.0
3 لتر310-10 معلمة التدفق	المساحة الفعالة 28.0 مم²، السيرة الذاتية = 1.65
متطلبات التشحيم	تصميم خالٍ من التشحيم (التشحيم الاختياري للظروف الخاصة)
طريقة التثبيت	تركيب اللوحة / تركيب القاعدة، تركيب ثابت متعدد المواضع
مادة الجسم	سبائك الألومنيوم عالية القوة

5. مزايا المنتج الأساسية

• تصميم أمان يدوي نقي مقاوم للانفجار: لا توجد مكونات كهربائية ومصادر للتحكم في الهواء، ولا يوجد خطر شرارة. مناسبة للتوقف في حالات الطوارئ، وتصحيح أخطاء المعدات وبيئات الغبار المقاومة للانفجار مع سلامة تشغيلية عالية للغاية.

• عملية الدفع والسحب المحوري الموفرة للعمالة: مقبض خطي مستقيم مع ردود فعل واضحة وعكس واضح، ملمس يد ثابت وليس من السهل أن ينحشر.

• إعادة ضبط الربيع التلقائي وسلامة NC: الحالة الافتراضية المغلقة عادةً، يتم إعادة ضبط وإيقاف إمداد الهواء تلقائيًا بعد تحرير المقبض، مما يؤدي بشكل فعال إلى تجنب العمل المستمر الناتج عن سوء التشغيل.

• هيكل مدمج ومتين: جسم مدمج من سبائك الألومنيوم مع تصميم بكرة منخفضة الاحتكاك، وختم موثوق، ومقاومة التآكل وعمر خدمة طويل.

• مطابقة أسطوانة احترافية أحادية المفعول: منطق دائرة هوائية مخصص بـ 3/2 اتجاه، يتكيف بشكل مثالي مع الأسطوانات أحادية الفعل مثل آلية التثبيت والطرد.

• التوافق العالي وقابلية التبادل: حجم تركيب ثابت مع صمامات التحكم الهوائية من سلسلة 3A، مما يدعم الاستبدال المباشر والتبديل بين أوضاع التحكم اليدوية/الهوائية.

6. سيناريوهات التطبيق النموذجية

• التحكم اليدوي في الأسطوانات أحادية الفعل لأنظمة الحركة للتثبيت والإخراج وحركة عودة الزنبرك

• التحكم في تشغيل وإيقاف الدائرة الهوائية، وتصحيح أخطاء المعدات ومفتاح أمان الصيانة

• التحكم الهوائي اليدوي للمناطق المقاومة للانفجار، والبيئات الصناعية التي لا تحتوي على طاقة والمتربة

• أنظمة منطقية تعمل بالهواء المضغوط متطابقة مع صمامات هوائية 3A للتحكم اليدوي/الهوائي المركب

ملخص جملة واحدة

سلسلة SOLH 3L عبارة عن صمام سحب يدوي كلاسيكي 3/2 طريقة NC مغلق عادةً مع إعادة ضبط الزنبرك التلقائي. إنه مكون تحكم يدوي قياسي مدمج وآمن ومتين مصمم خصيصًا للأنظمة الهوائية الأسطوانية أحادية الفعل.
