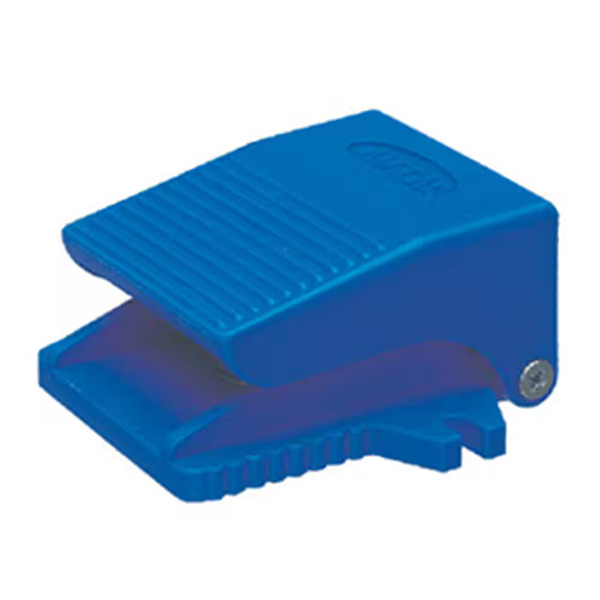

3F / 3FM سلسلة 3/2 صمام دواسة القدم | صمام قدم هوائي مغلق عادة

العلامة التجارية: SOLH من Richge Technology | بديل متوافق تمامًا لصمام القدم AirTAC 3F / 3FM

1. نظرة عامة على المنتج

     سلسلة SOLH 3F و3FM هي3/2 صمامات دواسة القدم الهوائية المغلقة عادة والتي تعمل بشكل مباشرمتوافق تمامًا وقابل للتبديل مع طرازات AirTAC 3F210 و3FM210 الأصلية. يعتمد الطراز 3F210 على هيكل من الألومنيوم المصبوب شديد التحمل، بينما يتميز الطراز 3FM210 بهيكل بلاستيكي صغير خفيف الوزن. تعتمد كلتا السلسلتين تصميم عادم مدمج مع منطق منفذ الهواء القياسي P/A/R. تعمل كأجهزة تبديل هوائية بدون استخدام اليدين، فهي تستخدم على نطاق واسع للتحكم في الأسطوانة أحادية الفعل، وكسر الفراغ، وتشغيل وإيقاف دائرة الهواء اليدوية، والتحكم في الختم وتثبيت التثبيت.

  1.1 منطق منفذ الهواء الأساسي ومبدأ العمل

     • تعريف المنفذ الجوي: P (مدخل الهواء)، A (مخرج العمل)، R (منفذ العادم المدمج)

     • حالة مغلقة عادة (تم تحرير الدواسة): مدخل P مغلق، ويتواصل المنفذ مع منفذ العادم R لتحرير الضغط المتبقي للأسطوانة على الفور

     • حالة العمل (الضغط على الدواسة): تفتح دائرة P-A لإمداد الهواء، ويغلق منفذ العادم R للحفاظ على الضغط

     • وظيفة القفل (لاحقة L): مجهزة بهيكل علامة تبويب القفل. اضغط مرة واحدة لقفل الدواسة لإمداد الهواء المستمر؛ اضغط مرة أخرى لفتح وإعادة ضبط تخفيف الضغط

     • الوظيفة القياسية: الطرازات غير L هي من النوع الذي يتم إعادة ضبطه ذاتيًا بشكل فوري، حيث يقوم بقطع الهواء تلقائيًا وتحرير الضغط بعد تحرير القدم

2. قواعد وتعريفات ترميز النموذج

     منطق الترميز: 3(F/FM)210 - [حجم المنفذ] [قفل L] - [نوع الخيط]

  2.1 تعريف سلسلة الإسكان

     • 3F210: غطاء قياسي من سبائك الألومنيوم عالي التحمل بصمام قدم 3/2 اتجاه

     • 3FM210: صمام قدم بلاستيكي صغير خفيف الوزن، حجم صغير للتركيب في مساحة ضيقة

  2.2 مواصفات حجم المنفذ

     • م5: خيط رفيع M5×0.8 (حصريًا لطراز 3FM الصغير، التحكم في الهواء التجريبي الصغير)

     • 06: خيط قياسي G1/8 (PT1/8).

     • 08: G1/4 (PT1/4) المواصفات العالمية السائدة للأدوات الصناعية

  2.3 وظيفة ولاحقة الموضوع

     • لاحقة L: مع هيكل ذاتي القفل لحمل الضغط لفترة طويلة

     • لا ل: نوع إعادة الضبط الذاتي الفوري، تخفيف الضغط التلقائي بعد تحرير الدواسة

     • نوع الموضوع: فارغ = خيط مستدق PT؛ G=خيط متوازي قياسي بريطاني؛ T=خيط مستدق أمريكي NPT

     مثال نموذجي: 3F210-08L | صمام قدم من سبائك الألومنيوم بمنفذ G1/4 مع وظيفة القفل الذاتي؛ 3FM210-M5 | صمام قدم صغير من البلاستيك م5

  2.4 جدول مقارنة مواصفات السلسلة الكاملة

3. المعلمات التقنية الأساسية

4. تمييز الاختيار: سلسلة الألومنيوم 3F مقابل سلسلة البلاستيك الصغيرة 3FM

5. التمييز الوظيفي: إعادة الضبط الذاتي مقابل القفل الذاتي

     • نوع إعادة الضبط الذاتي الفوري غير L: ترتد الدواسة تلقائيًا بعد تحرير القدم، مما يؤدي إلى قطع إمداد الهواء وتحرير الضغط من المنفذ A. وهو النوع الأكثر شيوعًا لسيناريوهات الركض والتحكم المتقطع.

     • L نوع القفل الذاتي: اضغط مرة واحدة لقفل الدواسة لإمداد الهواء المستمر والضغط؛ اضغط مرة أخرى لفتح وتحرير الضغط المتبقي. مصمم خصيصًا للضغط لفترة طويلة للحفاظ على الدوائر الهوائية.

6. الاستبدال والتطبيقات النموذجية

  6.1 الاستبدال المتوافق

     تحل سلسلة SOLH 3F/3FM محل سلسلة AirTAC 3F210/3FM210 الأصلية بالكامل والنماذج المكافئة لـ Xinchang/SOLIH المحلية، ويمكنها ترقية واستبدال صمامات دواسة القدم القديمة FV320 مباشرة مع التوافق المثالي بين الأبعاد والوظيفية.

 6.2 سيناريوهات التطبيق النموذجية

     • التحكم في القدم بأسطوانة واحدة: مصدر الهواء ← صمام القدم 3F ← أسطوانة أحادية الفعل؛ تقوم الأسطوانة تلقائيًا بإرجاع وتحرير الضغط عند تحرير الدواسة، مما يحقق التشغيل المتقطع الآمن.

     • كوب شفط فراغ لتخفيف الضغط: خطوة لتزويد الهواء بقطع الفراغ؛ حرر الدواسة لاستنفاد الهواء والتخلص من قوة تثبيت كوب الشفط من أجل تحرير سريع لقطعة العمل.

     • مراقبة المعالجة الصناعية: التبديل اليدوي للقدم لآلات الختم الصغيرة والمطاحن وأنظمة تثبيت التركيبات الهوائية، مما يؤدي إلى تحرير الأيدي من أجل التشغيل الفعال.

ملخص جملة واحدة

     تتضمن صمامات دواسة القدم المغلقة عادةً من سلسلة SOLH 3F/3FM 3/2 نماذج من الألومنيوم عالي التحمل ذاتية الضبط/القفل الذاتي ونماذج بلاستيكية صغيرة خفيفة الوزن. تتميز بأداء IP54 المقاوم للغبار والرذاذ، وتشغيل خالٍ من التشحيم وتوافق كامل مع AirTAC، وهي صمامات تبديل هوائية قياسية بدون استخدام اليدين للتحكم في الأسطوانة، وكسر الفراغ وتشغيل الأدوات الصناعية.
