صمام الملف اللولبي لسائل النحاس من سلسلة 2V 2/2 | التمثيل المباشر والطيار

العلامة التجارية: SOLH من Richge Technology

1. نظرة عامة على المنتج والتصنيف الأساسي

     سلسلة SOLH 2V هي سلسلة احترافية2/2 صمام الملف اللولبي السائل مصمم للتحكم الشامل في السوائل في الهواء والماء والزيت. وهي مقسمة إلى نوعين هيكليين أساسيين:2 فولت025 نوع التمثيل المباشر و2 فولت130/2V250 نوع طيار الحجاب الحاجز. من خلال اعتماد جسم صمام نحاسي عالي الجودة مع مواد مانعة للتسرب ممتازة، تتميز السلسلة بخيار بدء التشغيل بدون ضغط، وقدرة تدفق كبيرة، واستجابة سريعة وتوافق واسع مع المتوسط. إنه بمثابة صمام التحكم في السوائل للأغراض العامة السائد لدوائر المياه الآلية وخطوط أنابيب الهواء وأنظمة التفريغ ومعدات التشحيم.

2. أكمل قواعد ترميز النماذج

 1. منطق الترميز الكامل: 2 فولت - حجم الفتحة - منفذ الخيط - نوع الأسلاك - الجهد الكهربي

 2. أمثلة على الترتيب القياسي

     • 2 فولت025-08-DC24V: فتحة φ2.5 مم، خيط G1/4، مقبس DIN قياسي، تيار مستمر 24 فولت

     • 2 فولت130-15W-AC220V: فتحة φ13 مم، خيط G1/2، مخرج سلك، تيار متردد 220 فولت

3. نوعان هيكليان أساسيان وإرشادات الاختيار

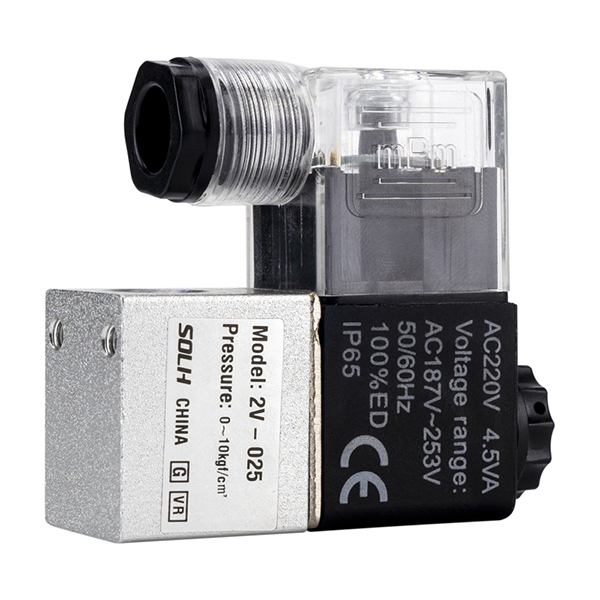

  3.1 2V025 نوع التمثيل المباشر | بداية الضغط الصفري

    الميزة الأساسية: قابلة للتشغيل بالكامل عند ضغط صفر ميجا باسكال

     • مبدأ العمل: يقوم الملف الكهرومغناطيسي بسحب قلب الحديد مباشرة لفتح منفذ الصمام، مما يحقق التحكم الكامل في الفتح والإغلاق تحت فرق ضغط صفر دون مساعدة الضغط المتوسط.

     • الفوهة والتدفق: فتحة φ2.5 مم، قيمة CV = 0.23

     • مواصفات المنفذ: G1/8 (06)، G1/4 (08)

     • نطاق الضغط: 0 ~ 1.0MPa، يدعم بدء التشغيل بدون ضغط

     • مواد الختم: مطاط الفلور فيتون القياسي، مقاومة ممتازة للزيت والماء والتآكل الحمضي الضعيف

     • مادة الجسم: جسم صمام نحاسي مدمج عالي الدقة

     • السيناريوهات القابلة للتطبيق: التحكم في تدفق السوائل الصغيرة، وإيقاف التشغيل بضغط صفر/منخفض، ومفتاح دائرة التفريغ، وأنظمة رش وتبريد المياه المصغرة

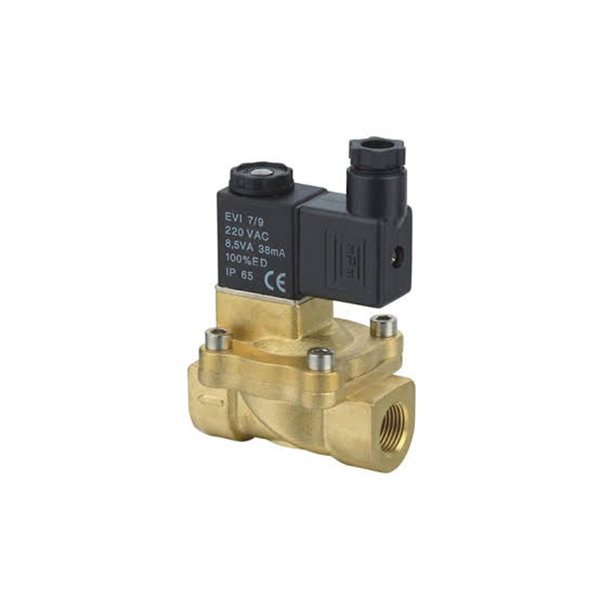

  3.2 2V130 / 2V250 نوع التشغيل التجريبي للحجاب الحاجز | بداية الضغط التفاضلي

    الميزة الأساسية: تدفق كبير، استهلاك منخفض للطاقة، يتطلب الحد الأدنى من فرق الضغط

     • مبدأ العمل: تخفيف الضغط من خلال الفتحة التجريبية يسمح للضغط المتوسط ​​بدفع الحجاب الحاجز لفتح الصمام.الحد الأدنى لفرق ضغط بدء التشغيل: 0.05 ميجا باسكال (0.5 بار)، غير قادر على الفتح تحت ضغط الصفر.

     • مواصفات 2V130: فتحة φ13 مم، CV=6.2؛ المنافذ: G3/8 (10)، G1/2 (15)

     • مواصفات 2V250: فتحة φ25 مم، CV=13؛ المنافذ: G3/4 (20)، G1 بوصة (25)

     • نطاق الضغط: 0.05 ~ 1.0MPa

     • مواد الختم: مطاط النتريل NBR، الأمثل للمياه النقية ووسائط الهواء المضغوط

     • الجسم والملف: جسم نحاسي سميك ومتين، متوافق مع ملف منخفض الطاقة وعالي الثبات

     • السيناريوهات القابلة للتطبيق: دوائر المياه ذات التدفق الكبير، ومدخل المياه لضاغط الهواء، وإمدادات مياه الغلايات، والتحكم في تشغيل وإيقاف خط أنابيب الغاز/السائل الرئيسي

4. المعايير الفنية العامة الموحدة

5. مقارنة سلسلة 2V مع 2P | دليل اختيار مكافحة الأخطاء

صيغة الاختيار

     الطلب على الضغط الصفري والإيقاف → اختر 2V025 / 2P؛ تدفق كبير مع ضغط الماء → اختر 2V130 / 2V250؛ مساحة ضيقة وميزانية منخفضة التكلفة ← اختر الصمام البلاستيكي 2P

6. سيناريوهات التطبيق النموذجية

  6.1 2V025 التطبيق

     • التحكم في مصدر الهواء لمولد الفراغ

     • معدات مصغرة لدائرة مياه التبريد

     • أنظمة الرش الآلي وإمدادات المياه الصغيرة

     • معدات تبديل السوائل ذات التدفق الصغير الدقيقة

  6.2 2V130 / 2V250 التطبيق

     • نظام تبريد مياه التبريد والصناعي

     • التحكم في كمية الماء بضاغط الهواء

     • نظام تجديد المياه التلقائي للغلاية

     • مفتاح خط الأنابيب الرئيسي لإمداد الهواء المركزي

     • التحكم في تداول المياه والغاز الصناعي ذو التدفق الكبير

7. مطابقة الملحقات الداعمة

     • معالجة مصدر الهواء الأمامي: يتوافق مع مرشح تنظيم ضغط الهواء من سلسلة AW لتثبيت مصدر الهواء وتصفية الشوائب

     • مطابقة دائرة الفراغ: التعاون مع مولد التفريغ من سلسلة ZU للحصول على قطع موثوق لمصدر الهواء

     • اتصال خط الأنابيب: مطابقة تركيبات مستقيمة ذات خيط ذكر سريع التوصيل KQ2 لتركيب أنابيب سريع ومانع للتسرب

ملخص جملة واحدة

     تغطي صمامات الملف اللولبي النحاسية ذات الاتجاهين من سلسلة SOLH 2V أنواع التشغيل المباشر ذات الضغط الصفري والتدفق الكبير، وتتميز بالتوافق العالمي مع الماء/الهواء/الزيت، والاستجابة السريعة وحماية IP65، مما يوفر حلول تشغيل وإيقاف السوائل فعالة من حيث التكلفة ومستقرة لأنظمة الأتمتة الصناعية المتنوعة.
