العلامة التجارية: SOLH من Richge Technology

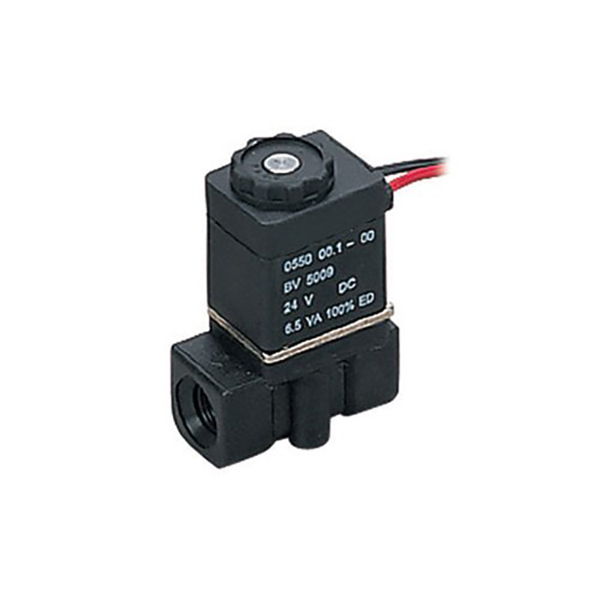

سلسلة SOLH 2P هي2/2 صمام ذو ملف لولبي سائل صغير يعمل بشكل مباشر ومغلق بشكل طبيعي مصنوعة من البلاستيك الهندسي عالي القوة. وهو يدعمبدء تشغيل الضغط التفاضلي صفر (0MPa قابل للتشغيل) وهو مصمم للتحكم في الهواء المضغوط والماء والزيت الرقيق. يتم تطبيقه على نطاق واسع في دوائر المياه الآلية، والدوائر الهوائية وحلقات التفريغ، ويتميز بالحجم الصغير والاستجابة السريعة والتوافق الممتاز مع الوسائط، ويعمل كحل اقتصادي وموثوق للتحكم في السوائل المصغرة.
1.1 مبدأ العمل الأساسي
• حالة انقطاع التيار الكهربائي المغلقة عادة (NC).: يضغط الزنبرك على قلب الصمام لسد قناة التدفق بالكامل، مما يؤدي إلى قطع كل التدفق المتوسط.
• حالة فتح التشغيل: تعمل القوة الكهرومغناطيسية على رفع قلب الصمام إلى الأعلى لفتح قناة التدفق والسماح بتدوير الوسط.
• إعادة الضبط التلقائي: يقوم الزنبرك بإعادة ضبط الصمام وإغلاقه على الفور بمجرد انقطاع الطاقة، مما يضمن أداء قطع آمن ومستقر.

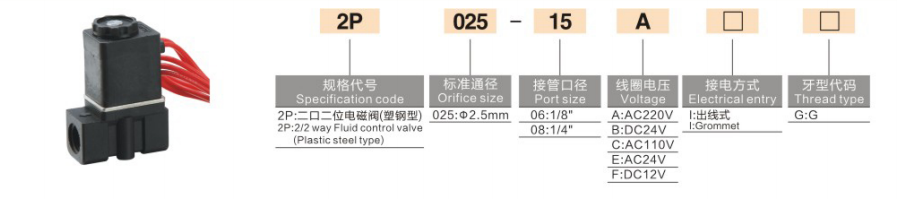

1. منطق الترميز الكامل: 2P025 - منفذ الخيط - لاحقة الأسلاك - الجهد الكهربي
|
مقطع الكود |
تعريف تفصيلي |
|
2 ص |
سلسلة صمامات الملف اللولبي للسوائل ذات المفعول المباشر 2/2 (جسم بلاستيكي) |
|
025 |
مواصفات الفتحة الثابتة: φ2.5mm، قيمة CV = 0.23 (مواصفات عالمية واحدة للسلسلة الكاملة) |
|
06 / 08 |
منفذ الخيط المستقيم من النوع G: 06=G1/8؛ 08=G1/4 |
|
لاحقة الأسلاك |
فارغ = مقبس DIN قياسي؛ W = منفذ سلك الرصاص؛ LD=مقبس مزود بمؤشر ضوئي (الضوء الأبيض LD1) |
|
الجهد االكهربى |
DC12V / DC24V. AC24V / AC110V / AC220V |
2. مثال الطلب القياسي
2P025-08W-DC24V: منفذ خيط G1/4، منفذ توصيل سلكي، تيار مستمر 24 فولت، صمام سائل صغير ثنائي الاتجاه مغلق عادةً
|
عنصر المعلمة |
مواصفة |
|
نوع الإجراء |
التمثيل المباشر، مغلق عادةً (NC) (لا يوجد نوع غير متوفر) |
|
الفتحة ومعامل التدفق |
φ2.5 مم، السيرة الذاتية = 0.23 |
|
موضوع الميناء |
G1/8 (06)، G1/4 (08) |
|
الوسائط القابلة للتطبيق |
الهواء المضغوط، الماء النظيف، الماء البارد، زيت التشحيم، الغاز (اللزوجة ≥ 20CST) |
|
نطاق ضغط العمل |
0～0.7MPa (0~7bar)، بداية الضغط صفر متاحة |
|
ضغط إثبات |
1.05 ميجا باسكال |
|
مادة الجسم |
PA66 نايلون 66 بلاستيك هندسي |
|
مواد الختم |
مطاط الفلور VITON القياسي (مقاوم للزيت والماء)؛ مطاط النتريل NBR اختياري |
|
درجة حرارة العمل |
-5 درجة مئوية ~ +80 درجة مئوية |
|
استهلاك طاقة الملف |
تيار متردد ≈ 7 فولت أمبير، تيار مستمر ≈ 5 وات؛ العزل من الفئة ب |
|
درجة الحماية |
IP65 |
|
وقت الاستجابة |
الإثارة والتبديل العمل＜ 0.05 ثانية، تشغيل وإيقاف سريع للغاية |
• بدء تشغيل الضغط الصفري：قابل للتشغيل بالكامل عند ضغط صفر ميجا باسكال، مما يحل بشكل مثالي قيود بدء تشغيل الصمامات التي يتم تشغيلها بشكل تجريبي والتي تتطلب ضغطًا تفاضليًا.
• تصميم صغير خفيف الوزن：جسم بلاستيكي صغير الحجم ذو مساحة صغيرة، مثالي لمساحات التثبيت الضيقة وتجميع الوحدات المتكاملة.
• مقاومة ممتازة للتآكل：يوفر مانع التسرب القياسي من مطاط الفلور VITON مقاومة ممتازة للماء والزيت ومقاومة ضعيفة للتآكل، ويتكيف مع الماء النقي، وتصريف ضاغط الهواء، وسيناريوهات دائرة مياه التبريد.
• القدرة على التكيف البيئي العالي：درجة حماية الملف IP65، مقاوم للغبار ومقاوم للماء، تشغيل مستقر متوفر في ظروف العمل الرطبة.
5.1 سيناريوهات التحكم بالهواء المضغوط
• التحكم في مصدر الهواء على الخروج لمولدات فراغ
• مفتاح مصدر الهواء للأسطوانات الهوائية الصغيرة
5.2 سيناريوهات التحكم في السوائل
• دوائر تبريد المياه المصغرة ومعدات الرش الآلي
• معدات تنقية المياه وأنظمة الصرف الأوتوماتيكية بضاغط الهواء
5.3 مطابقة المعدات الصناعية
• آلات تجهيز الأغذية ودوائر المياه آلة صب الحقن الصغيرة
• أنظمة الترطيب الآلي والتحكم في السوائل الدقيقة
|
نموذج |
نوع الهيكل |
جسم الصمام |
ضغط بدء التشغيل |
سعة التدفق |
|
2 ص025 |
التمثيل المباشر المصغر |
نايلون بلاستيك |
0MPa ضغط صفر |
تدفق صغير (φ2.5 مم) |
|
2V025/130 |
تشغيل مباشر/طيار |
معدن النحاس |
النوع التجريبي ≥0.05MPa الضغط التفاضلي |
تدفق متوسط وكبير |
• معالجة مصدر الهواء: قم بتجهيز منظم فلتر الهواء من سلسلة AF/AW في الواجهة الأمامية لتنقية مصدر الهواء وتثبيت ضغط العمل.
• مطابقة نظام الفراغ: التعاون مع مولدات التفريغ ذات الأنبوب المستقيم ZU لتحقيق التبديل الموثوق به لدائرة التفريغ.
• اتصال خط الأنابيب: مطابقة تركيبات مستقيمة سريعة التوصيل من سلسلة KQ2 من أجل تركيب خط أنابيب سريع ومريح ومانع للتسرب.
يتميز صمام الملف اللولبي البلاستيكي الصغير من سلسلة SOLH 2P ببدء التشغيل بدون ضغط، وهيكل مدمج خفيف الوزن وحماية IP65، مما يوفر تحكمًا اقتصاديًا ومستقرًا وعالي الكفاءة في تشغيل وإيقاف تدفق السوائل الصغيرة لأنظمة الهواء المضغوط والمياه والفراغ الآلية.
